接口信號：以太網
傳輸方式：以太網
產品重量：130±5g

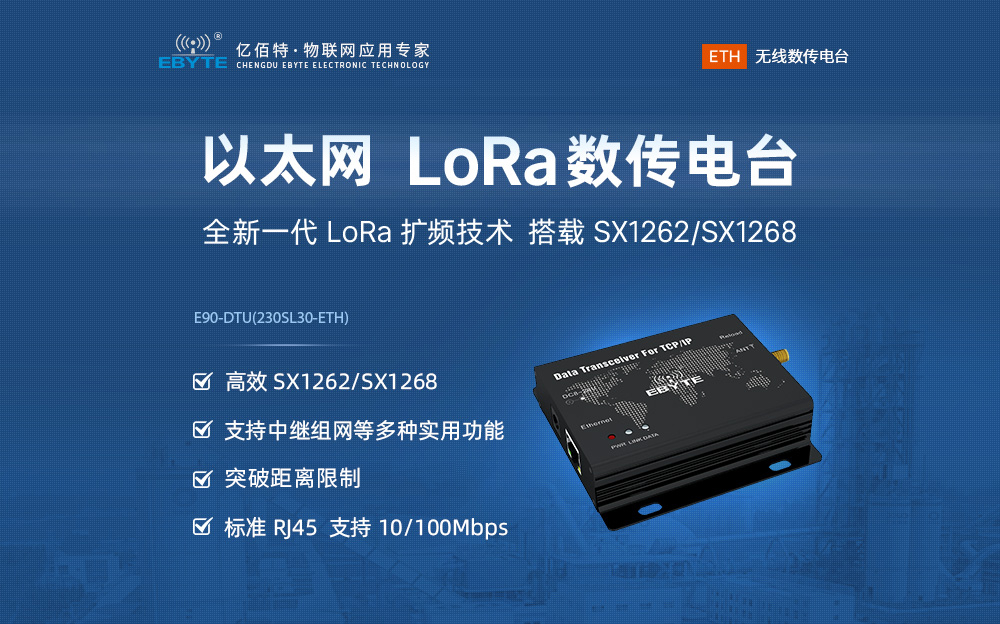

產品簡介：E90-DTU-(230SL30-ETH)支持自適應網絡速率（最高支持100M全雙工），提供TCP Server、TPC Client、UDP Server、UDP Client 四種工作模式，同時支持兩路SOCKET工作。無線通信采用LoRa直序擴頻技術，將帶來更遠的通訊距離，且具有功率密度集中，抗干擾能力強的優勢。
溫馨提示：該產品老版本已停產，點擊“樣品購買”可購買升級版，停產商品批量可發起生產。
| 序號 | 參數 | 規格 |
| 1 | 電源電壓 | 8V~28VDC，超過 28V 可能會燒毀，推薦 12V 或者 24V 供電 |
| 2 | 網口規格 | 標準 RJ45，支持 10/100Mbps |
| 3 | 網絡協議 | IP、 TCP/UDP、 ARP、 ICMP、 IPV4 |
| 4 | 簡單透傳方式 | TCP Server、TCP Client、UDP Server、UDP Client、云透傳 |
| 5 | TCP Server 連接 | 支持最多 6 路 TCP 連接 |
| 6 | IP 獲取方式 | 靜態 IP、 DHCP |
| 7 | 域名解析 | 支持 |
| 8 | 用戶配置 | web 網頁配置 |
| 9 | 天線接口 | SMA |
| 10 | 工作溫度 | -40 ~ +85℃，工業級 |
| 11 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 12 | 尺寸大小 | 82*84*25 (mm) |
| 13 | 儲存溫度 | -40～+125℃，工業級 |
| 14 | 工作頻段（MHz） | 220.125~236.125，支持 ISM 頻段 |
| 15 | 發射電流（mA） | 270.2mA@12V，瞬時功耗 |
| 16 | 接收電流（mA） | 70.4mA@12V |
| 17 | 接收靈敏度（dBm） | -148，空中速率為 2.4 kbps |
| 18 | 空中速率 | 0.3k~15.6k，用戶自行配置 |
| 19 | 參考距離 | 10000m，晴朗空曠環境，天線增益5dBi，天線高度 2.5 米，空中速率 2.4 kbps |
| 20 | 發射長度 | 240 Btye，可設置分包32/64/128/240字節發送 |
| 21 | 接收長度 | 1000 Btye |
| 22 | 調制方式 | 全新一代 LoRa |
| 腳號 | 名稱 | 功能 |
| 1 | DC_IN | 電源接口，默認 8-28V（可定制標準 5V 版本）， 建議 12V/24V |
| 2 | ETHERNET | 以太網接口，標準 RJ45 接口，與設備或者 PC 相連接 |
| 3 | PWR | 電源指示燈 |
| 4 | LINK | 建立連接指示燈 |
| 5 | DATA | 串口收發指示燈 |
| 6 | Reload | 恢復到出廠設置按鈕 |
| 7 | ANT | SMA 天線接口 |
| 產品說明書 |
【用戶手冊】E90-DTU(230SL30-ETH)_Usermanual_CN_v1.0.pdf  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【調試助手】TCP IP調試助手 |
| 【虛擬串口】虛擬串口 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E90-DTU系列數傳電臺CE認證  |
| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 該產品已下架，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
