接口類型：以太網工
作頻率：410~441MHz
發射功率：1W
通信距離：8km 產品重量：79±5g
產品簡介：一款體積小，功能強大的遠距離無線數傳轉以太網模塊，采用數字信號處理、數字調制解調、具有LoRa擴頻、前向糾錯、均衡軟判決等功能的無線數據傳輸電臺，塊搭載M0+系列32位處理器，運行速率快，效率高。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，停產商品批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~441 MHz | 出廠默認 433MHz |
| 發射功率 | 21~30 dBm | 出廠默認 30dBm，約 1W |
| 空中速率 | 0.3kbps ~ 19.2kbps | 出廠默認 2.4kbps |
| 參考距離 | 8 km | |
| 硬件參數 | 參數值 | 備注 |

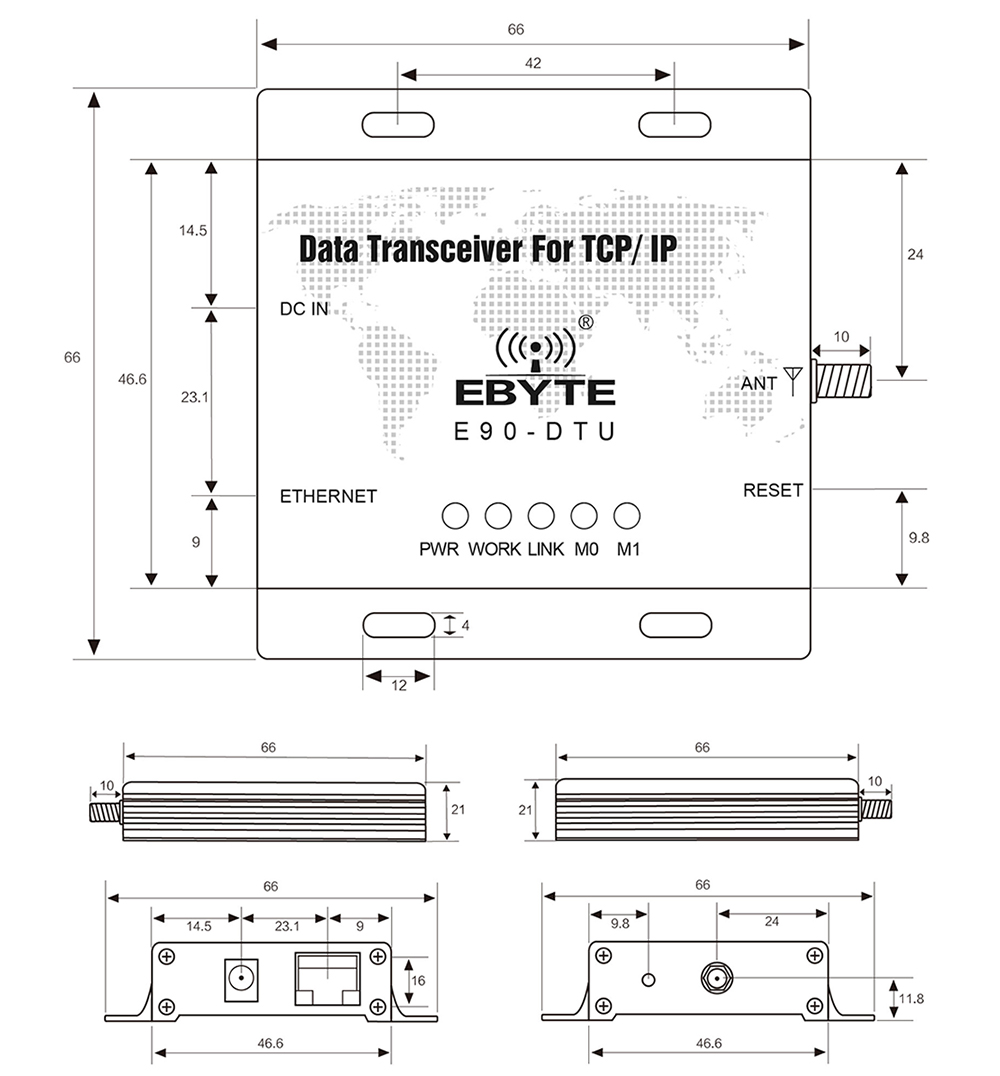

| 尺寸大小 | 66 * 66 * 21mm | |
| 天線形式 | SMA-K | |
| 通信接口 | 以太網接口 | 標準RJ45，支持10/100Mbps |
| 支持協議 | 以太網協議 | IP、 TCP/UDP、 ARP、 ICMP、 IPV4 |
| 緩存容量 | 512字節 | 自動分包197字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | 12 | 28 | V | |
| 發射電流 | 297 | 330 | 363 | mA | 30dBm（1W） |
| 守候電流 | 18 | 20 | 22 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 2 | RJ45接口 | 以太網接口 | 標準RJ45接口，與設備或者PC相連接 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 4 | WORK-LED | 發送指示燈 | 黃色，傳輸數據時閃爍 |
| 5 | LINK-LED | 接收指示燈 | 黃色，建立連接后閃爍 |
| 6 | M0-LED | 模式指示燈 | 黃色，M0、M1指示射頻狀態 |
| 7 | M1-LED | 模式指示燈 | 黃色，M0、M1指示射頻狀態 |
| 8 | RESET輕觸開關 | RESET按鍵 | 長按5~15s后電臺以太網部分恢復出廠設置 |
| 9 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
