SX1281芯片半雙工射頻(RF)收發器為Semtech公司SX1200系列超低功耗無線收發器，工作頻點2.4G頻段，此芯片包含多樣的物理層以及多種調制方式，如LORA,FLRC,GFSK。特殊的調制和處理方式使得LORA和FLRC調制的傳輸距離大大增加，且GFSK調制兼容藍牙BLE協議。出色的低功耗性能、片上DC-DC和Time-of-flight使得此芯片功功能強大，LoRa模塊可用于智能家居、安全系統、定位追蹤、穿戴設備、智能手環與健康管理等等物聯網應用場景。
E28-2G4M12S是成都億佰特公司設計生產的一款2.4GHz射頻收發LoRa模塊，小體積貼片型，最大功率12.5dBm，LoRa模塊自帶高性能PCB板載天線，工作在2.400~2.500GHz頻段，最遠傳輸距離達到2Km，具有極低的低功耗模式流耗，性能優異，抗干擾能力強。E28-2G4M12S為硬件模塊，出廠無程序，用戶需要進行二次開發。

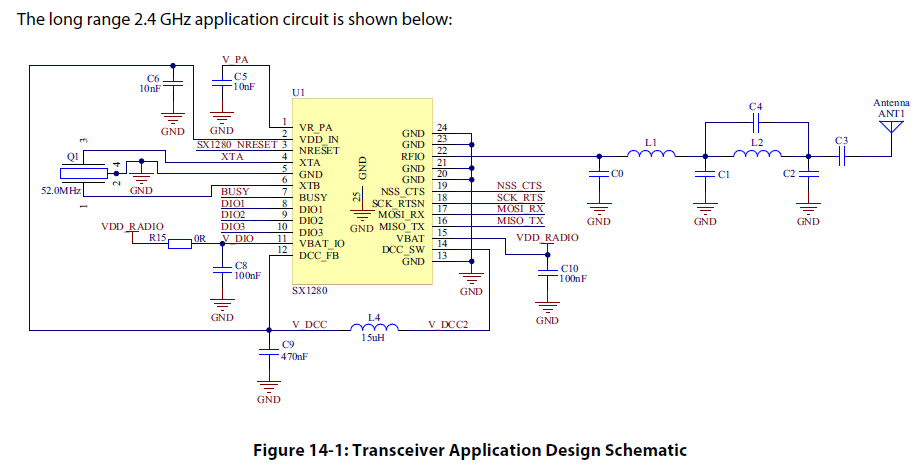

SX1281芯片用52MHz的無源晶振來提供時鐘；
射頻電路部分由一個簡單的LC匹配電路和一個橢圓濾波器組成，外接2.4GHz天線；
L4的連接作用是使高效率降壓DC-DC轉換器來給芯片的射頻部分供電。

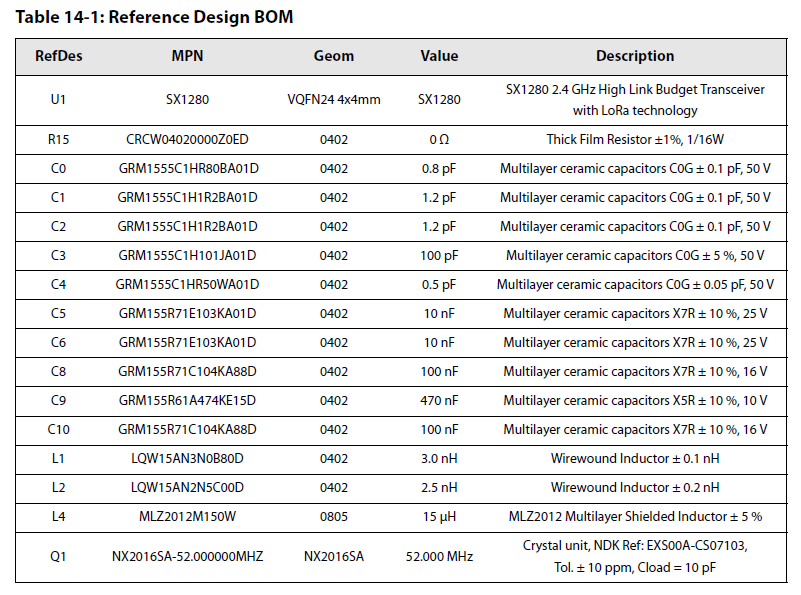

以下是BOM清單：
