接口：USB
芯片：ESP32-C6
尺寸：52.9*25.4mm
重量：7.33±0.1g

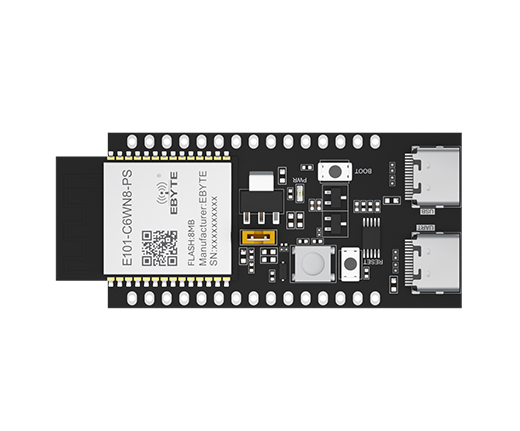

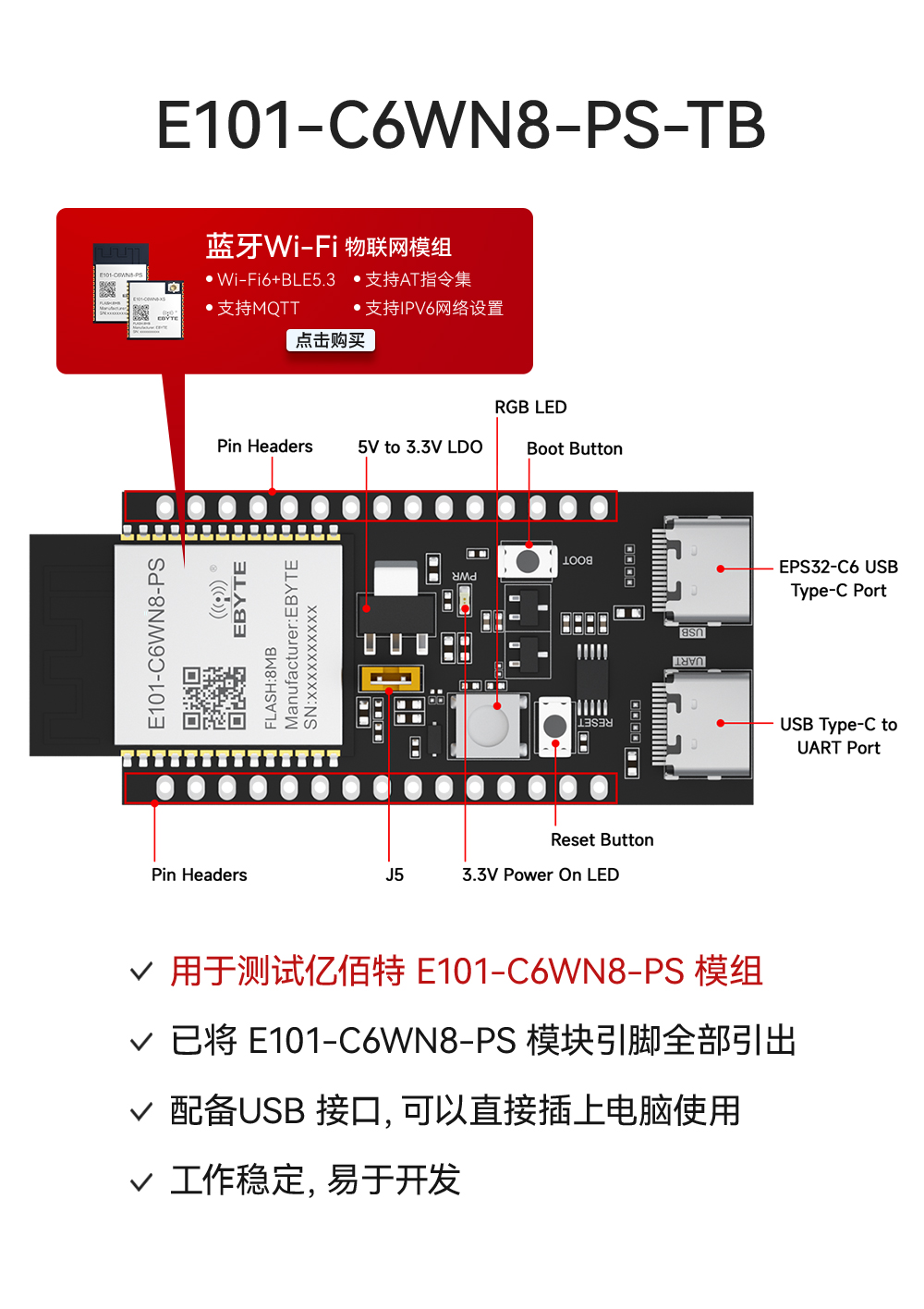

產品簡介：E101-C6WN8-PS-TB是兩款入門級開發板，使用以尺寸小而得的E101-C6WN8-PS雙核藍牙WiFi模組。該款開發板具備完整的Wi-Fi6和低功耗藍牙5.3協議功能，且板上模組大部分管腳均已引出至兩側排針，開發人員可根據實際需求，輕松通過跳線連接多種外圍設備，同時也可將開發板插在面包板上使用。
| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 支持模塊 | E101-C6WN8-XS E101-C6WN8-PS | WiFi 串口模塊 |
| 2 | 模塊尺寸 | 52.9 * 25.4mm | 含 USB 接頭，不含模塊天線尺寸 |
| 3 | 生產工藝 | 無鉛工藝，機貼 | 無線類產品必須機貼方能保證批量一致性和可靠性 |
| 4 | 供電接口 | USB | - |
| 5 | 通信接口 | TTL | - |
| 6 | 工作溫度 | -40 ~ +85℃ | 工業級 |
| 7 | 工作濕度 | 10% ~ 90% | 相對濕度，無冷凝 |
| 8 | 儲存溫度 | -40 ~ +125℃ | 工業級 |

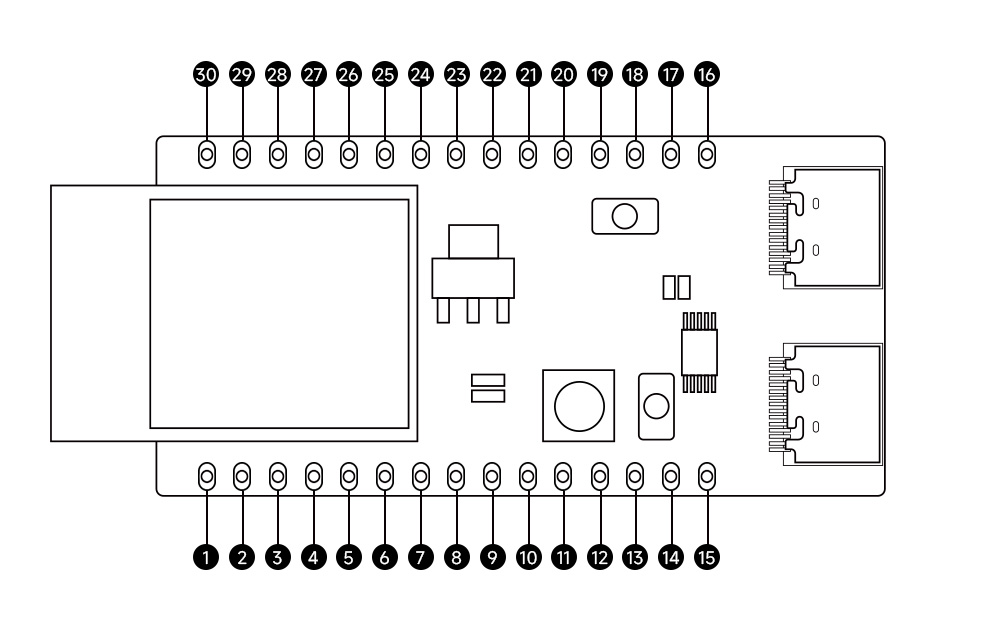

| 引腳序號 | 引腳名稱 | 類型 | 引腳用途 |
| 1 | 3V3 | P | 3.3 V 電源 |
| 2 | RST | I | 高電平：芯片使能；低電平：芯片關閉。 |
| 3 | 4 | I/O/T | MTMS, GPIO4, LP_GPIO4, LP_UART_RXD, ADC1_CH4,FSPIHD |
| 4 | 5 | I/O/T | MTDI, GPIO5, LP_GPIO5, LP_UART_TXD, ADC1_CH5,FSPIWP |
| 5 | 6 | I/O/T | MTCK, GPIO6, LP_GPIO6, LP_I2C_SDA, ADC1_CH6,FSPICLK |
| 6 | 7 | I/O/T | MTDO, GPIO7, LP_GPIO7, LP_I2C_SCL, FSPID |
| 7 | O | I/O/T | GPIO0, XTAL_32K_P, LP_GPIO0, LP_UART_DTRN,ADC1_CH0 |
| 8 | 1 | I/O/T | GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN,ADC1_CH1 |
| 9 | 8 | I/O/T | GPIO8 |
| 10 | 10 | I/O/T | GPIO10 |
| 11 | 11 | I/O/T | GPIO11 |
| 12 | 2 | I/O/T | GPIO2, LP_GPIO2, LP_UART_RTSN, ADC1_CH2,FSPIQ |
| 13 | 3 | G | GPIO3, LP_GPIO3, LP_UART_CTSN, ADC1_CH3 |
| 14 | 5V | P | 5V 電源 |
| 15 | G | G | 接地 |
| 16 | NC | - | 空管腳 |
| 17 | G | G | 接地 |
| 18 | TX | I/O/T | U0TXD, GPIO16, FSPICS0 |
| 19 | RX | I/O/T | U0RXD, GPIO17, FSPICS1 |
| 20 | 15 | I/O/T | GPIO15 |
| 21 | 23 | I/O/T | GPIO23, SDIO_DATA3 |
| 22 | 22 | I/O/T | GPIO22, SDIO_DATA2 |
| 23 | 21 | I/O/T | GPIO21, SDIO_DATA1, FSPICS5 |
| 24 | 20 | I/O/T | GPIO20, SDIO_DATA0, FSPICS4 |
| 25 | 19 | I/O/T | GPIO19, SDIO_CLK, FSPICS3 |
| 26 | 18 | I/O/T | GPIO18, SDIO_CMD, FSPICS2 |
| 27 | 9 | I/O/T | GPIO9 |
| 28 | G | G | 接地 |
| 29 | 13 | I/O/T | GPIO13, USB_D+ |
| 30 | 12 | I/O/T | GPIO12, USB_D- |
| 31 | G | G | 接地 |
| 32 | NC | - | 空管腳 |
