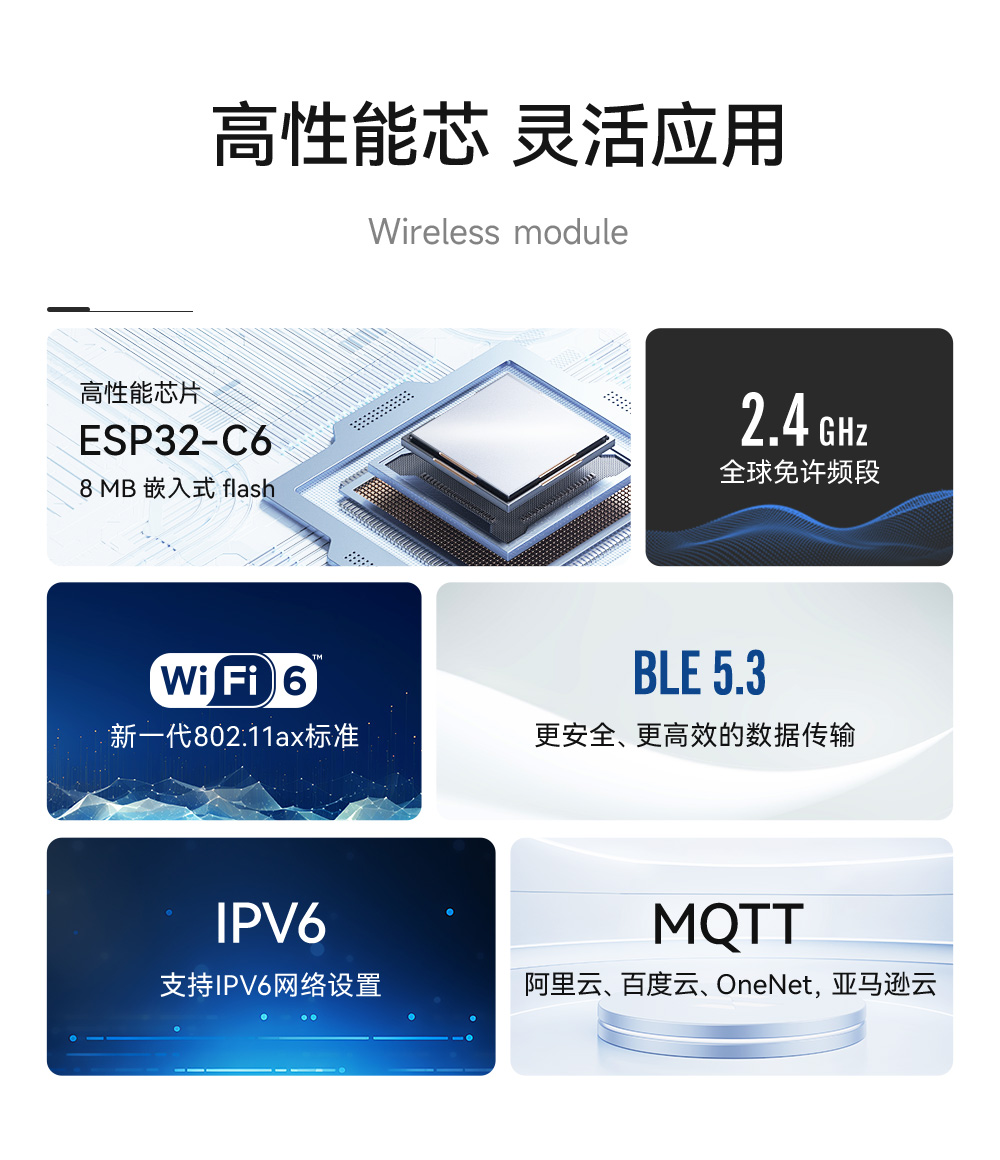

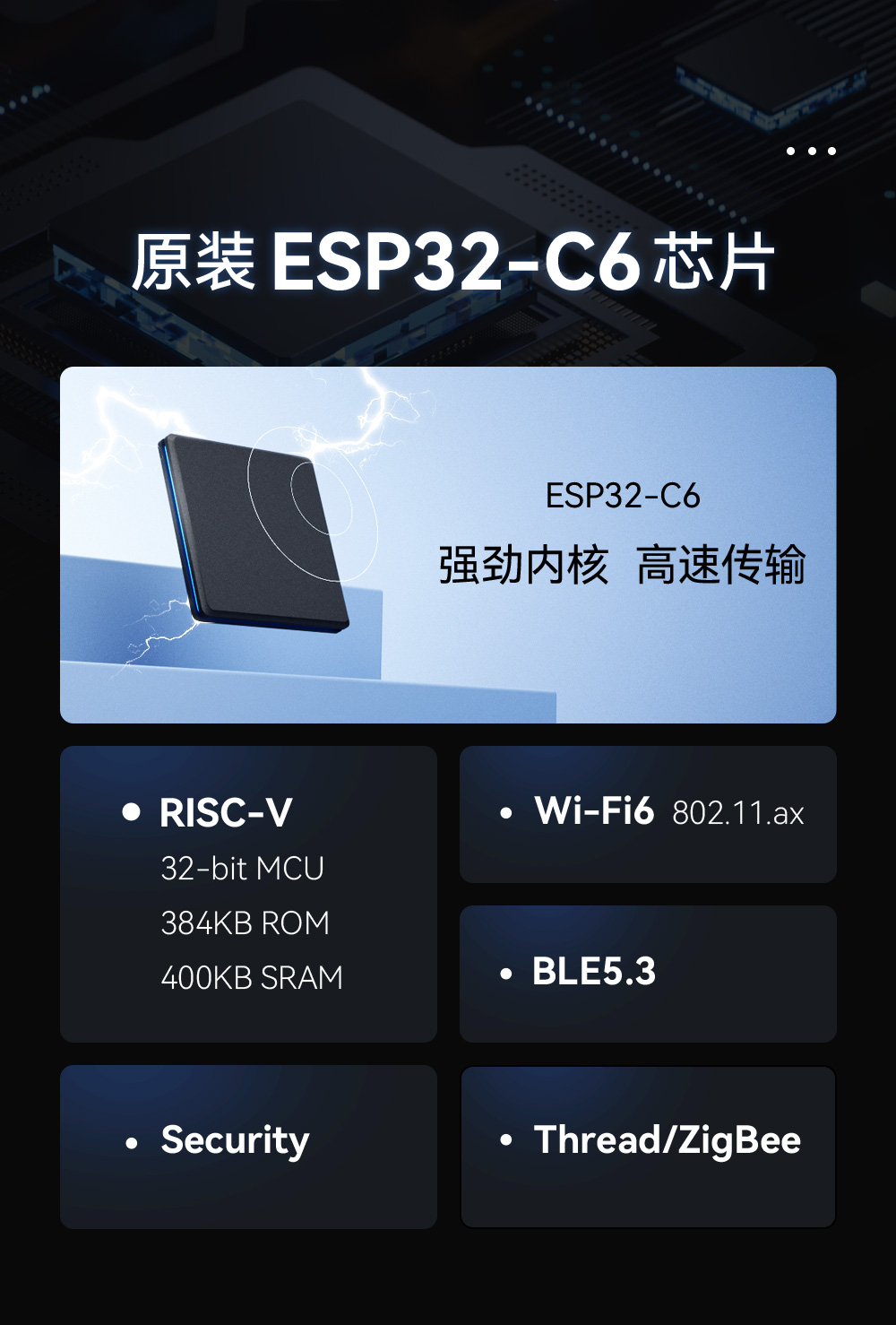

芯片方案：ESP32-C6
工作頻率：2.4 GHz
通信距離：300m
接口類型：UART I/O
支持協議：協議 IEEE802.11b/g/n

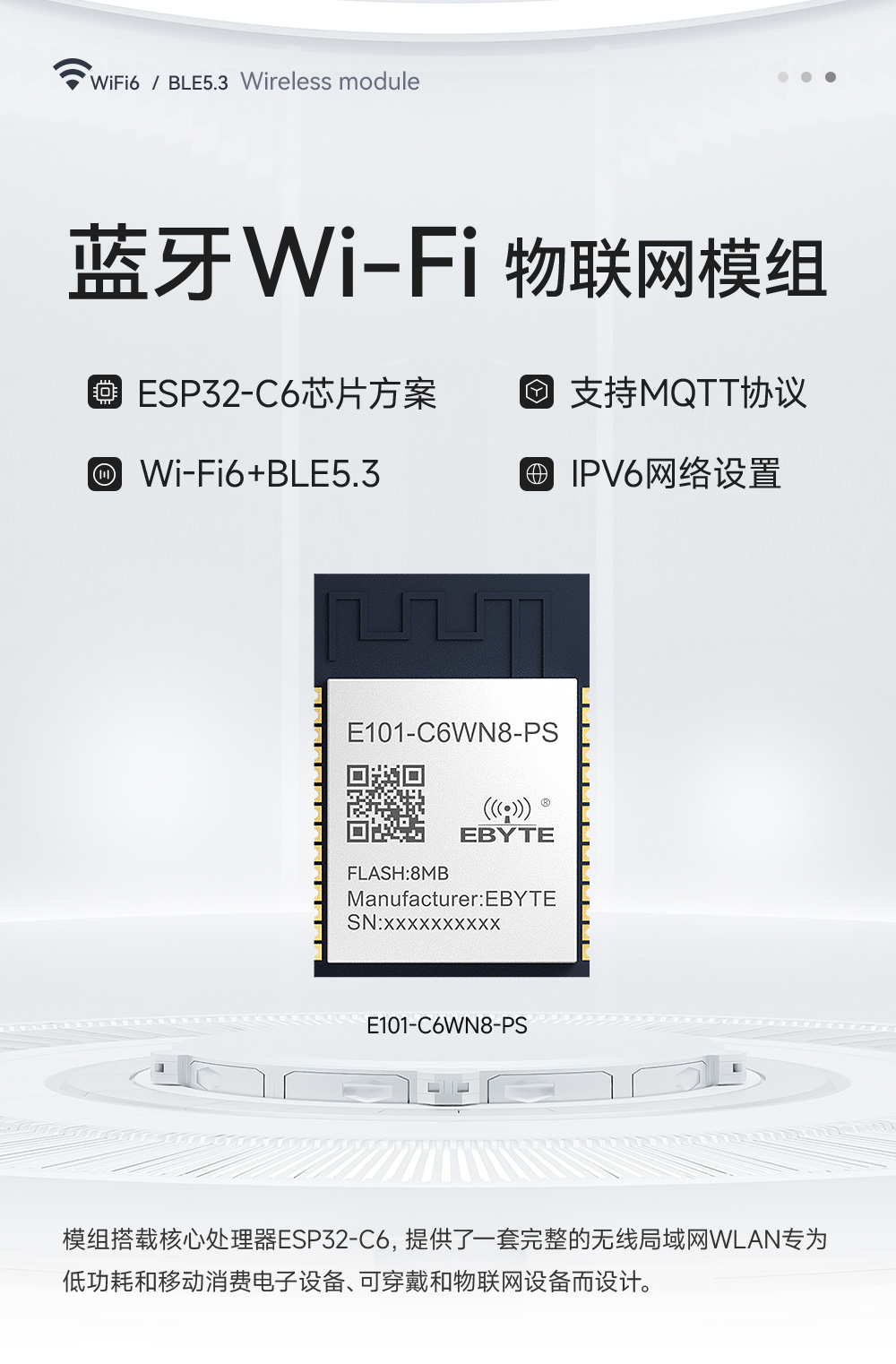

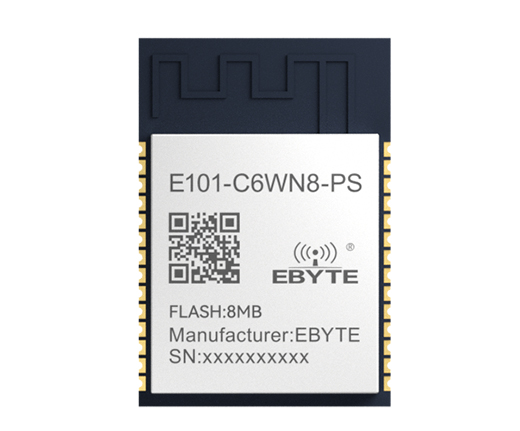

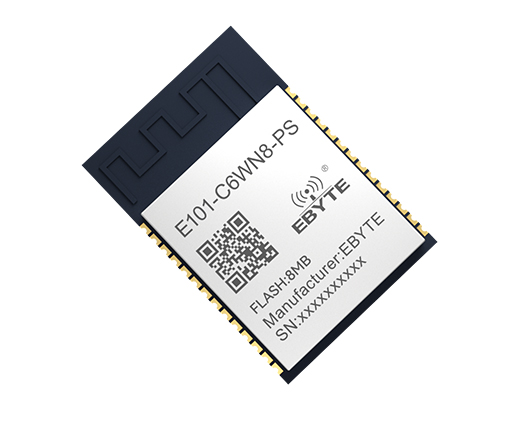

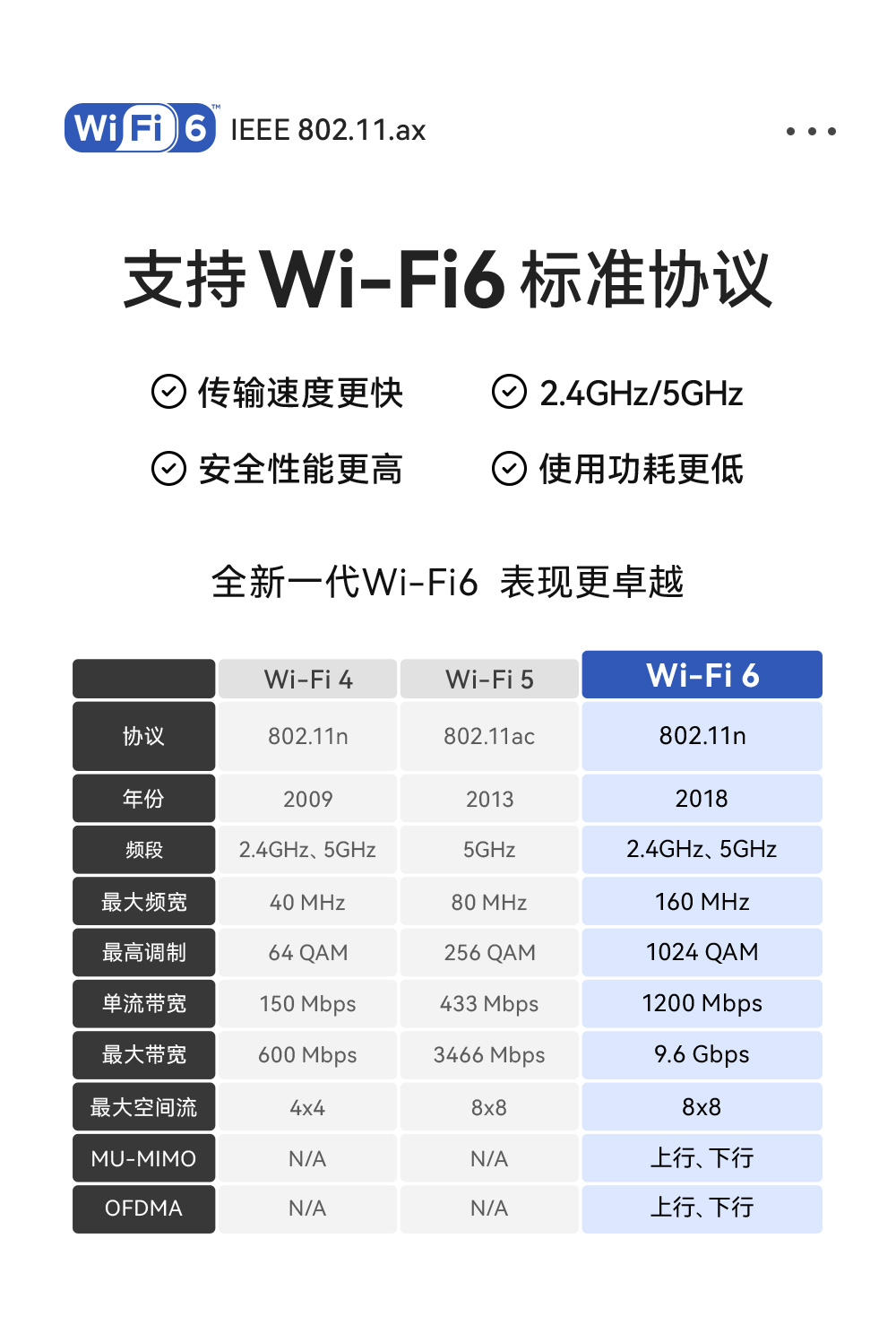

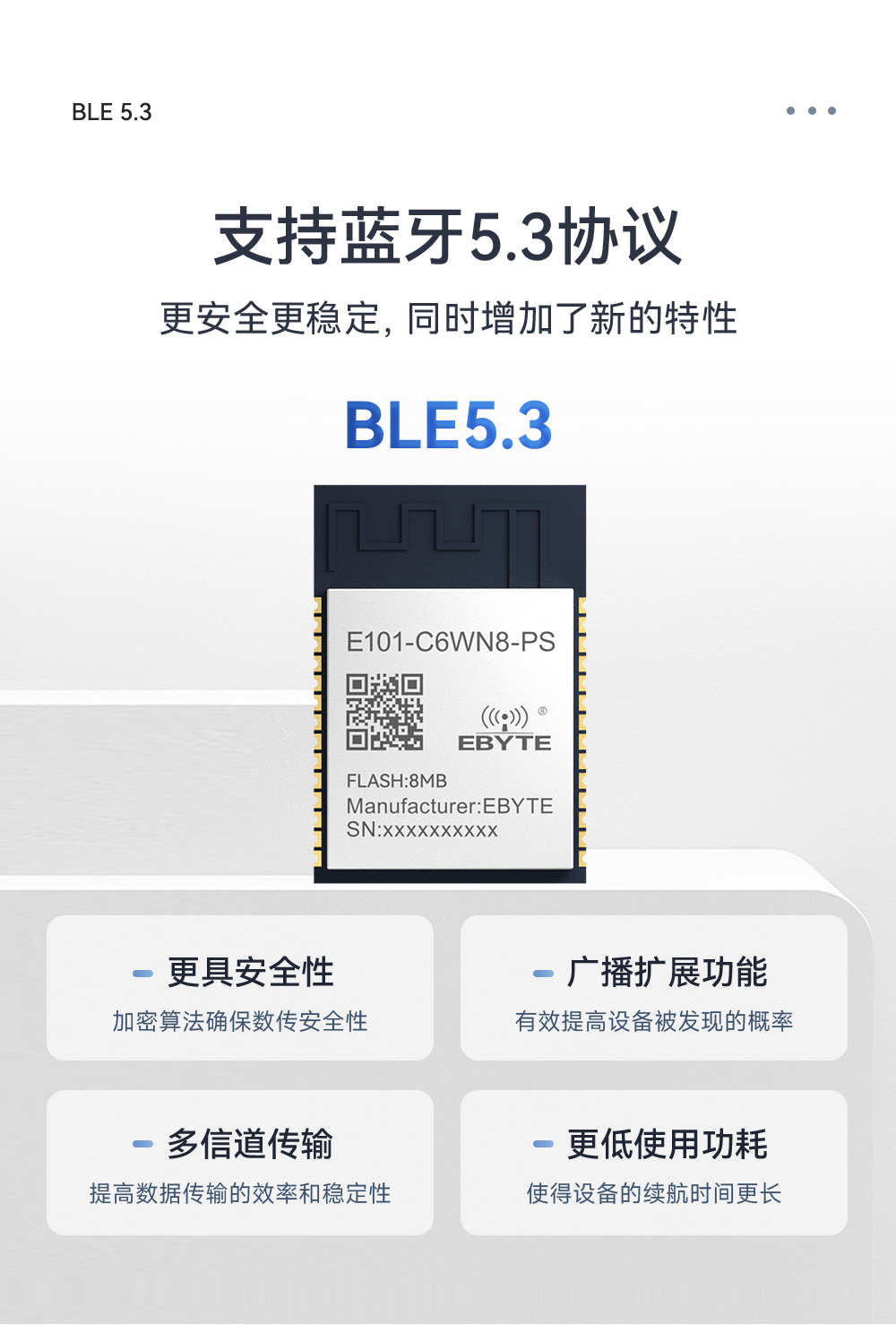

產品簡介：E101-C6WN8-PS是基于內置ESP32-C6系列芯片方案而研發的通用型Wi-Fi6和低功耗藍牙5.3協議的雙模藍牙WiFi模塊，該WiFi模塊體積小，芯片集成了豐富的外設接口，包括UART、I2C、I2S、紅外遙控模塊溫度傳感器和模/數轉換器，還具有單線、雙線、四線SPI接口等。該雙模藍牙WiFi模塊可用于智能家居、工業自動化、醫療保健、消費電子產品等領域。
| 符號 | 參數 | 最小值 | 最大值 | 單位 |
| VDD | 電源管腳電壓 | –0.3 | 3.6 | V |
| TSTORE | 存儲溫度 | –40 | 85 | °C |
| 符號 | 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| VDD | 電源管腳電壓 | 3.0 | 3.3 | 3.6 | V |
| IVDD | 外部電源的供電電流 | 0.5 | — | — | A |
| T | 建議工作溫度 | –40 | — | 85 | °C |
| Humidity | 濕度 | — | 85 | — | %RH |
| I | 發射電流 | 251 | — | 382 | mA |
| 接收電流 | — | 78 | — | ||
| 休眠電流 | 14 | — | 38 |

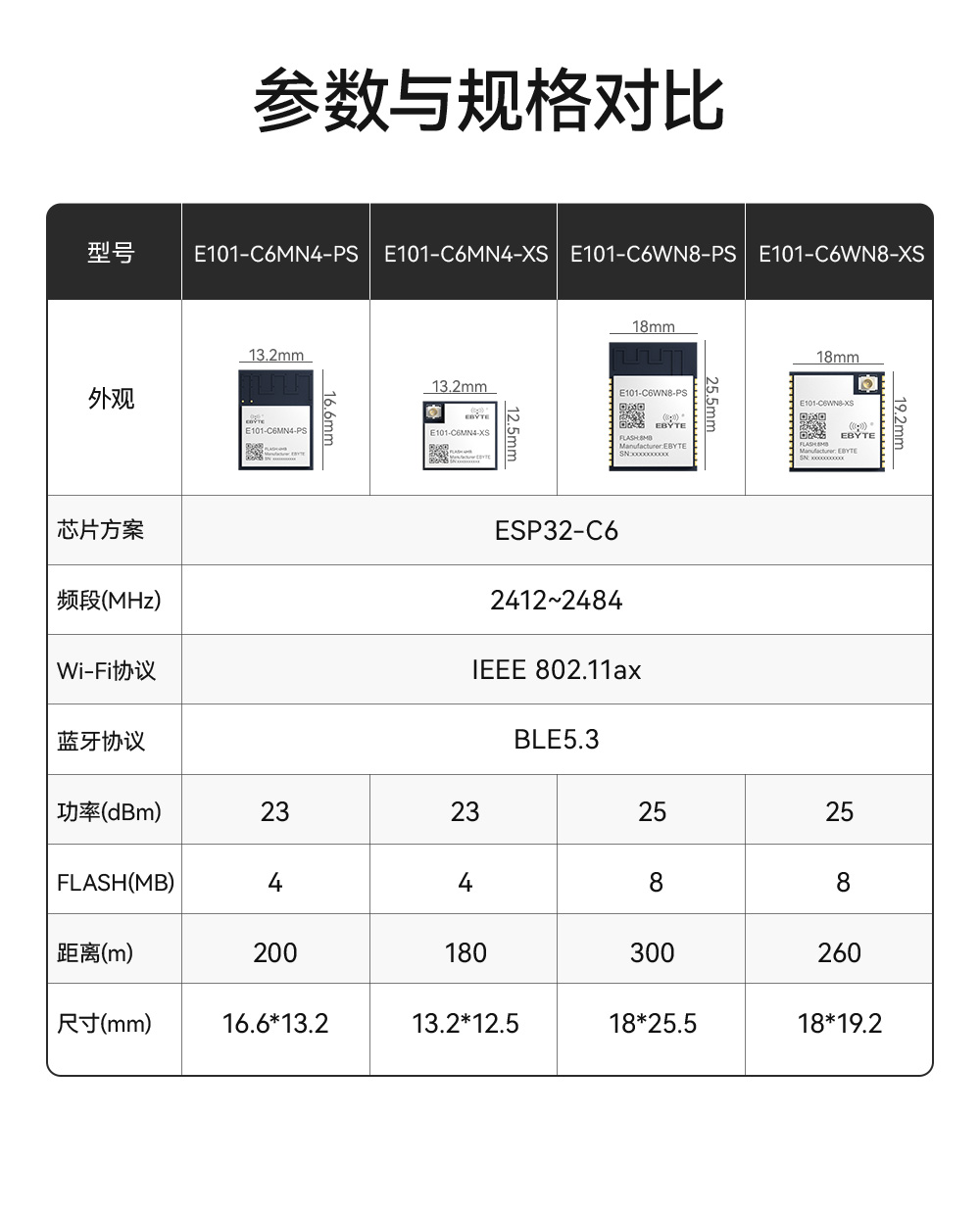

| 模組型號 | E101-C6WN8-PS | E101-C6WN8-XS | |
| 工作信道中心頻率范圍 | 2412~2484MHz | 2412~2484MHz | |
| Wi-Fi | 協議 IEEE802.11b/g/n | 協議 IEEE802.11b/g/n | |
| 天線類型 | PCB 天線 | 膠棒天線 | |
| 距離 | 與路由器@水星 MW305R | 300m | 260m |
| 模塊之間 | 300m | 260m | |

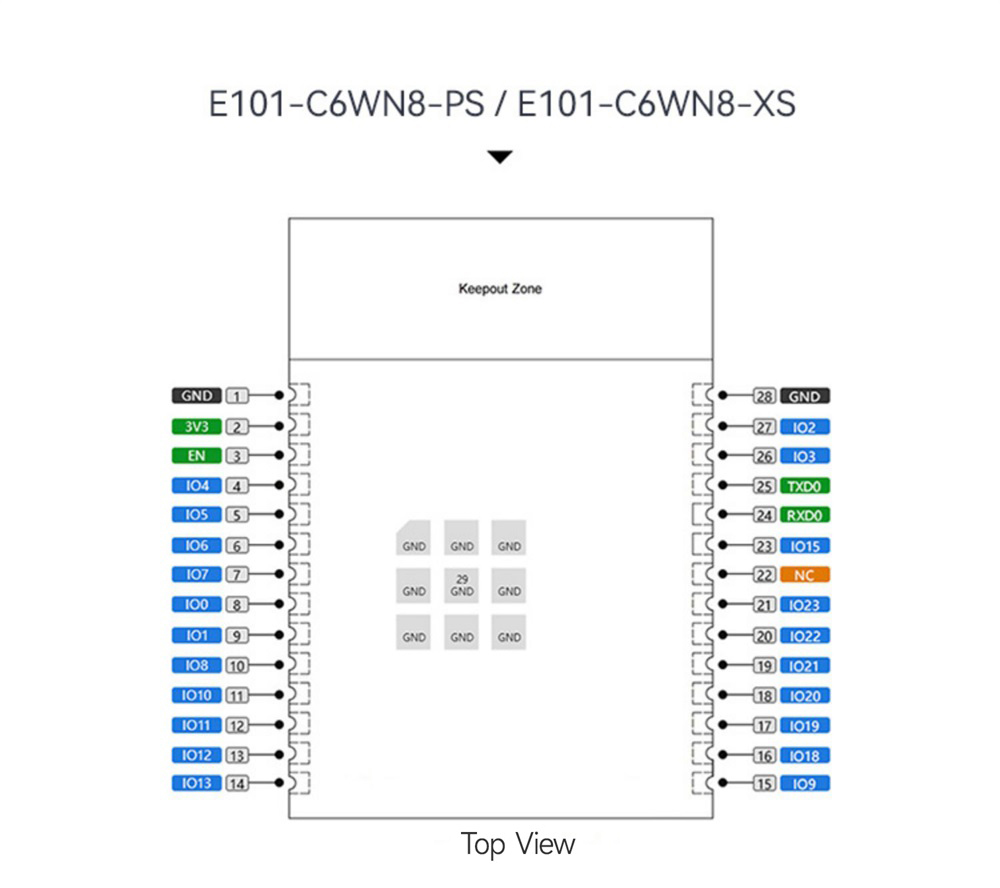

| 名稱 | 序號 | 類型 | 功能 |
| GND | 1, 28 | P | 接地 |
| 3V3 | 2 | P | 供電 |
| EN | 3 | I | 高電平：芯片使能；低電平：芯片關閉；注意不能讓EN管腳浮空。 |
| IO4 | 4, | I/O/T | MTMS, GPIO4, LP_GPIO4, LP_UART_RXD, ADC1_CH4, FSPIHD |
| IO5 | 5 | I/O/T | MTDI, GPIO5, LP_GPIO5, LP_UART_TXD, ADC1_CH5, FSPIWP |
| IO6 | 6 | I/O/T | MTCK, GPIO6, LP_GPIO6, LP_I2C_SDA, ADC1_CH6, FSPICLK |
| IO7 | 7 | I/O/T | MTDO, GPIO7, LP_GPIO7, LP_I2C_SCL, FSPID |
| IO0 | 8 | I/O/T | GPIO0, XTAL_32K_P, LP_GPIO0, LP_UART_DTRN, ADC1_CH0 |
| IO1 | 9 | I/O/T | GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN, ADC1_CH1 |
| IO8 | 10 | I/O/T | GPIO8 |
| IO10 | 11 | I/O/T | GPIO10 |
| IO11 | 12 | I/O/T | GPIO11 |
| IO12 | 13 | I/O/T | GPIO12,USB_D- |
| IO13 | 14 | I/O/T | GPIO13,USB_D+ |
| IO9 | 15 | I/O/T | GPIO9 |
| IO18 | 16 | I/O/T | GPIO18, SDIO_CMD, FSPICS2 |
| IO19 | 17 | I/O/T | GPIO19, SDIO_CLK, FSPICS3 |
| IO20 | 18 | I/O/T | GPIO20, SDIO_DATA0, FSPICS4 |
| IO21 | 19 | I/O/T | GPIO21, SDIO_DATA1, FSPICS5 |
| IO22 | 20 | I/O/T | GPIO22, SDIO_DATA2 |
| IO23 | 21 | I/O/T | GPIO23, SDIO_DATA3 |
| NC | 22 | — | NC（用戶無需關注） |
| IO15 | 23 | I/O/T | GPIO15 |
| RXD0 | 24 | I/O/T | U0RXD, GPIO17, FSPICS1 |
| TXD0 | 25 | I/O/T | U0TXD, GPIO16, FSPICS0 |
| IO3 | 26 | I/O/T | GPIO3, LP_GPIO3, LP_UART_CTSN, ADC1_CH3 |
| IO2 | 27 | I/O/T | GPIO2, LP_GPIO2, LP_UART_RTSN, ADC1_CH2, FSPIQ |
| EPAD | 29 | P | 接地 |
| 產品說明書 |
【用戶手冊】E101-C6WN8系列_Datasheet_CN  |

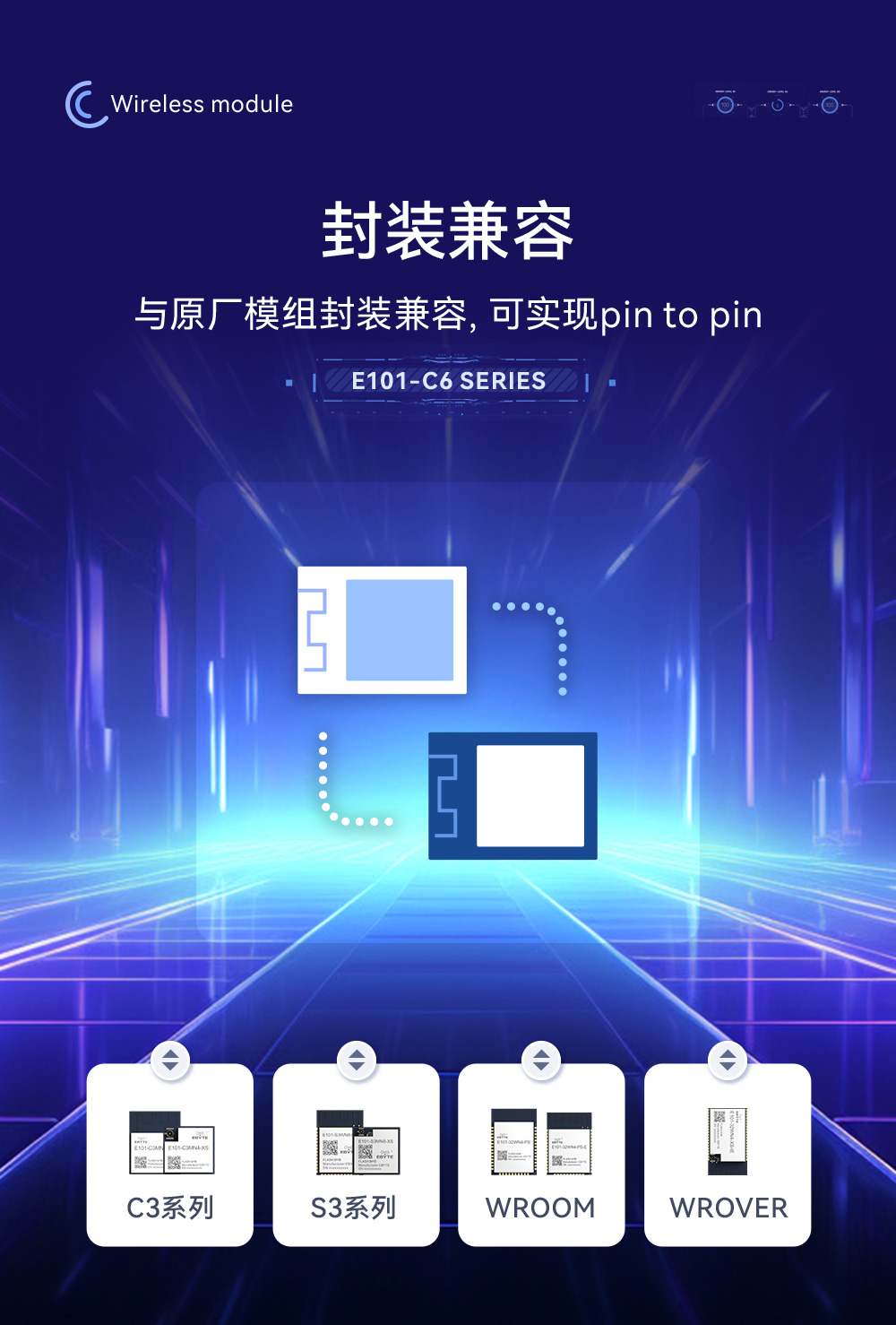

| 【芯片手冊】ESP32-C6 |
| 【AT指令】AT指令集 |
| 工具軟件 |
| 【封裝文件】E101系列封裝 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |

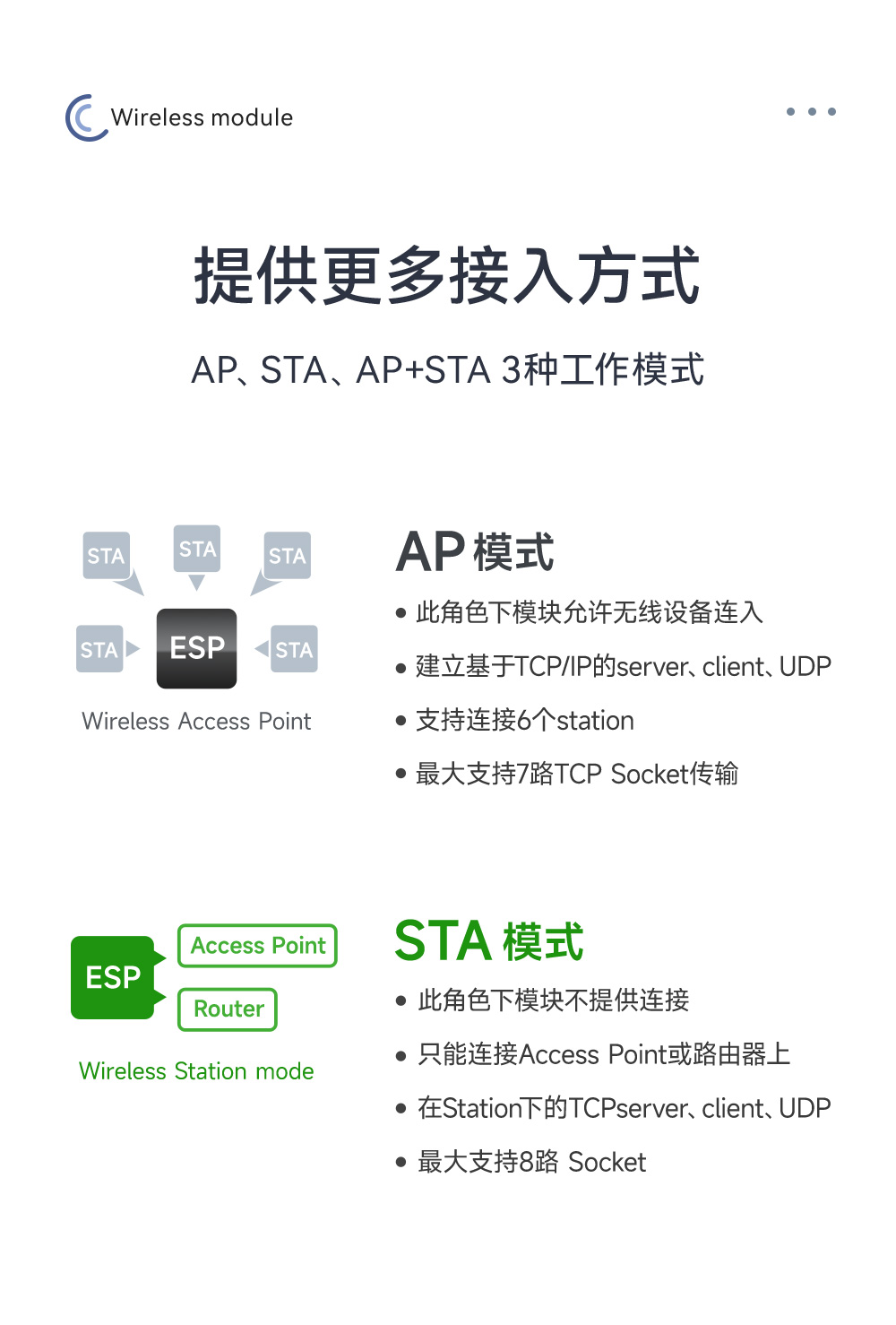

| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
