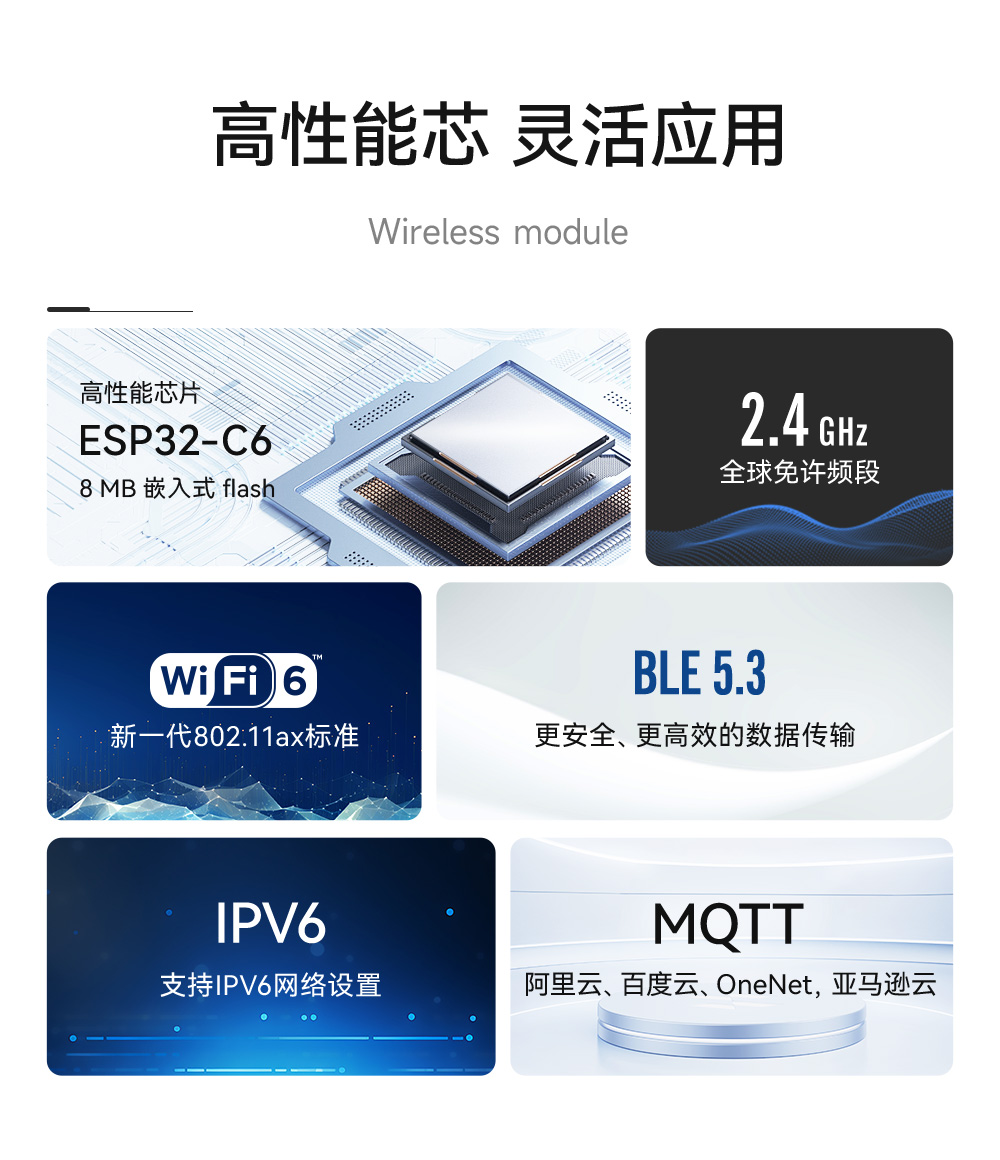

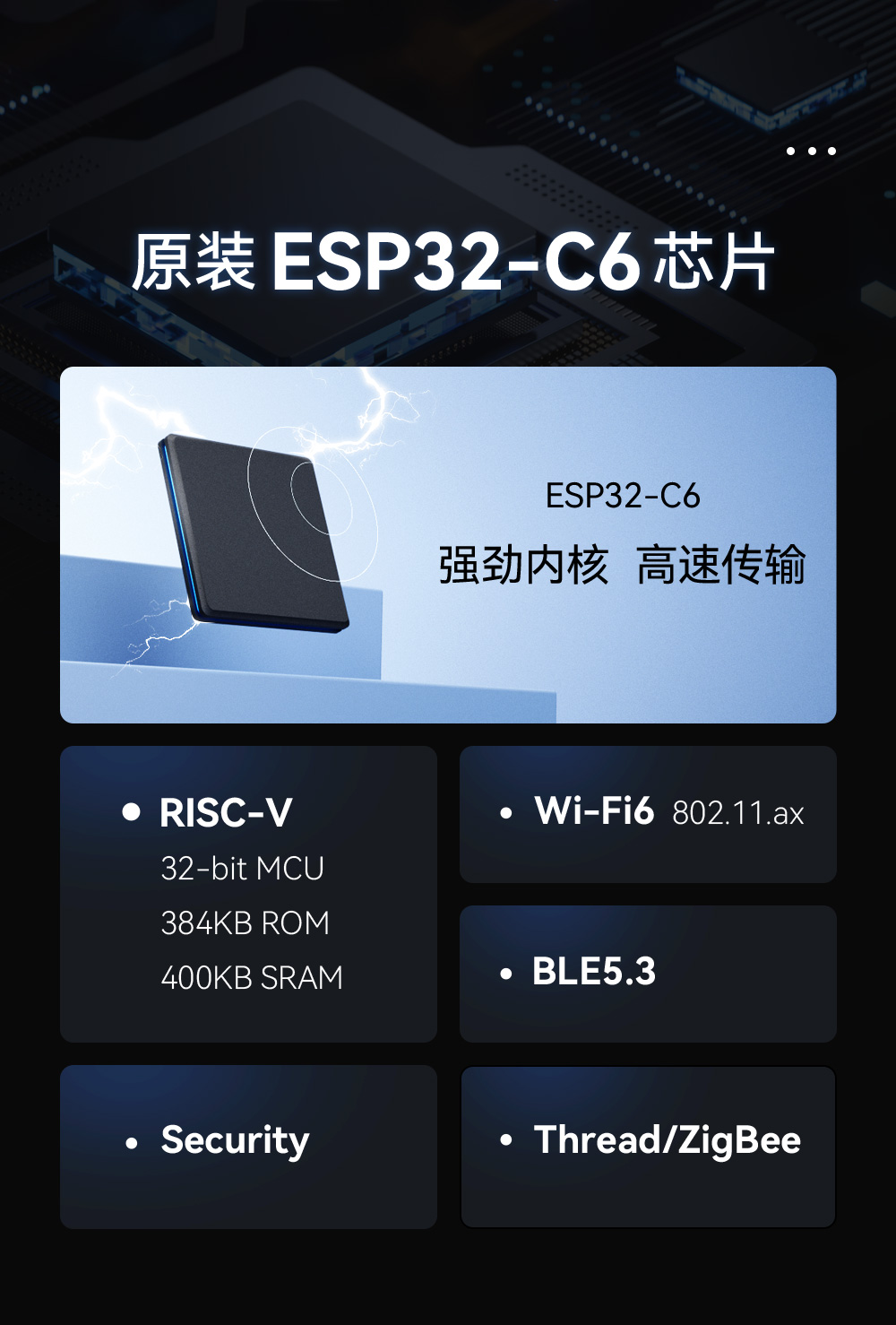

芯片方案：ESP32-C6
工作頻率：2412~2484MHz

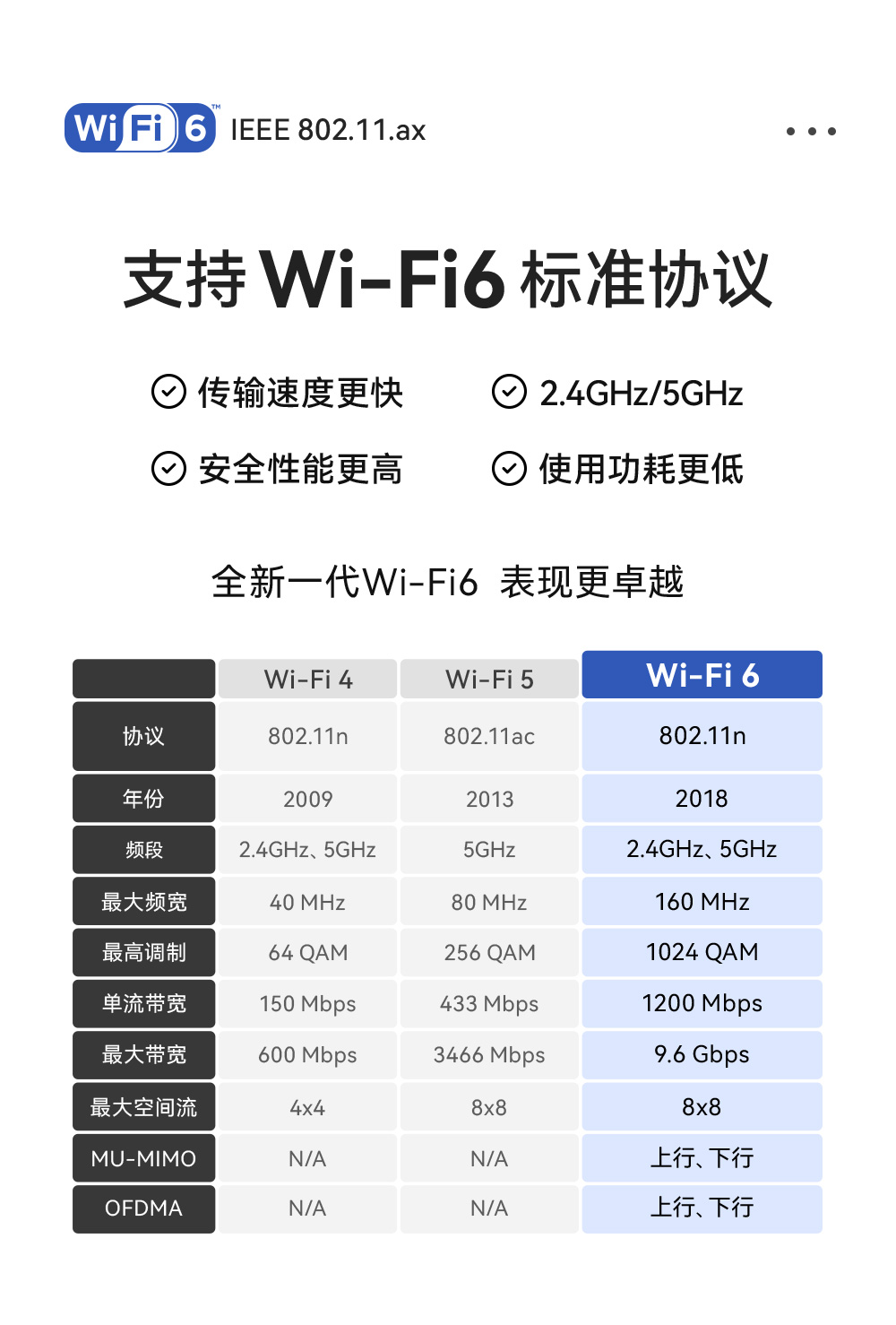

支持協議：IEEE 802.11ax
通信距離：180m
接口類型：UART I/O

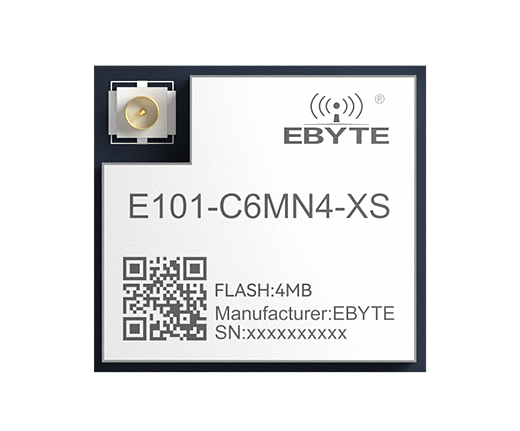

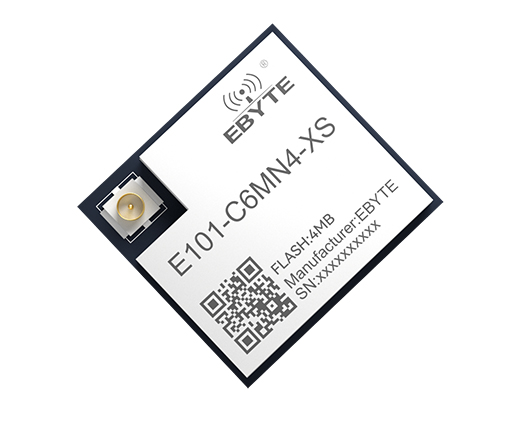

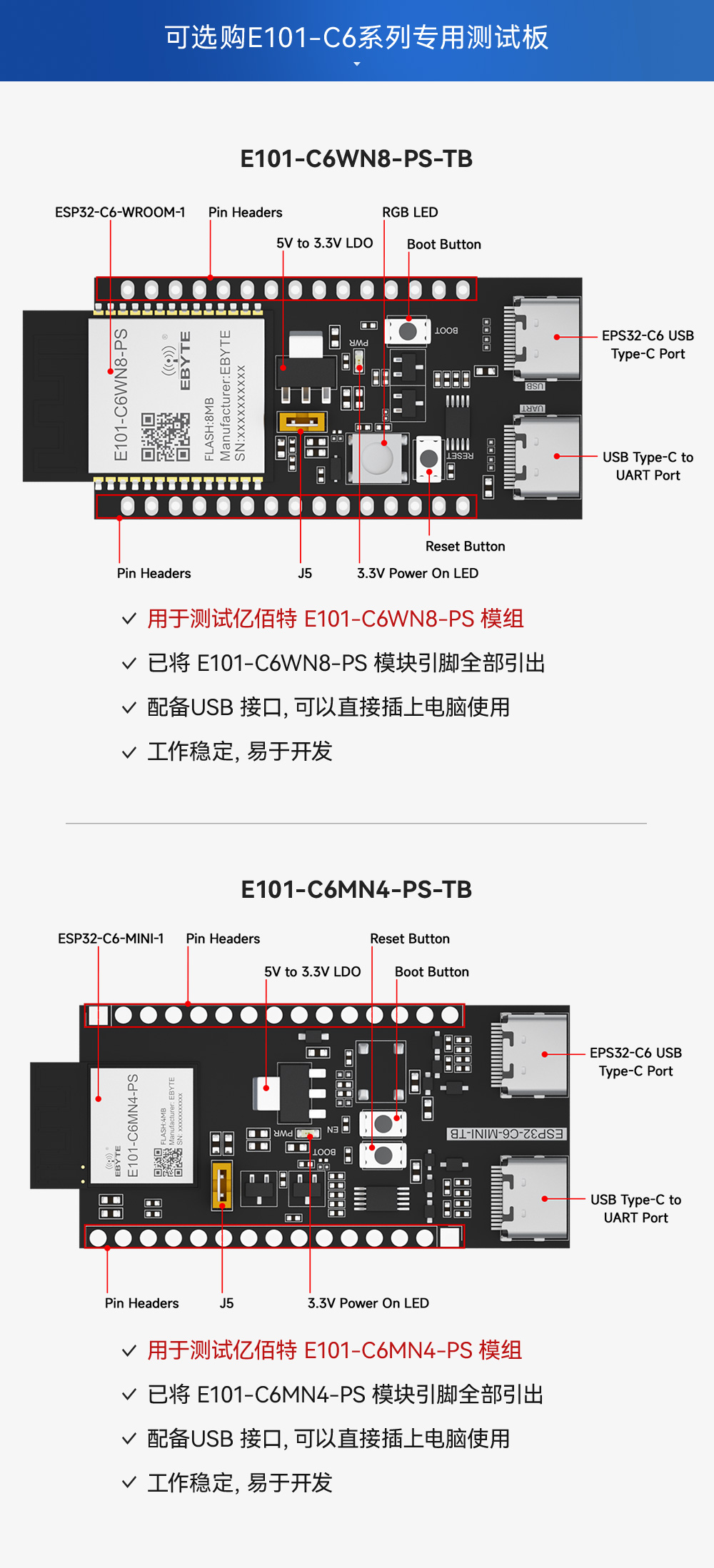

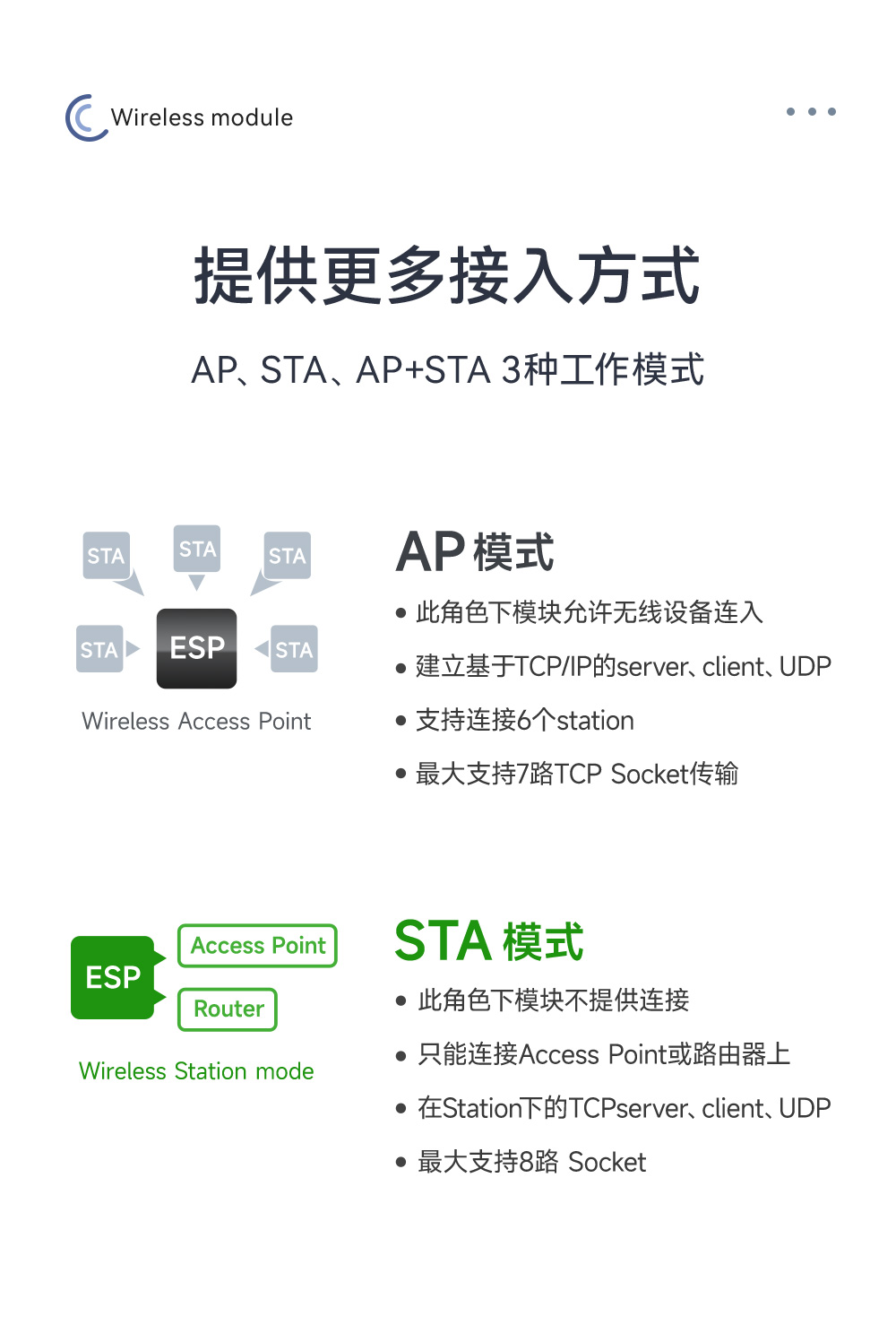

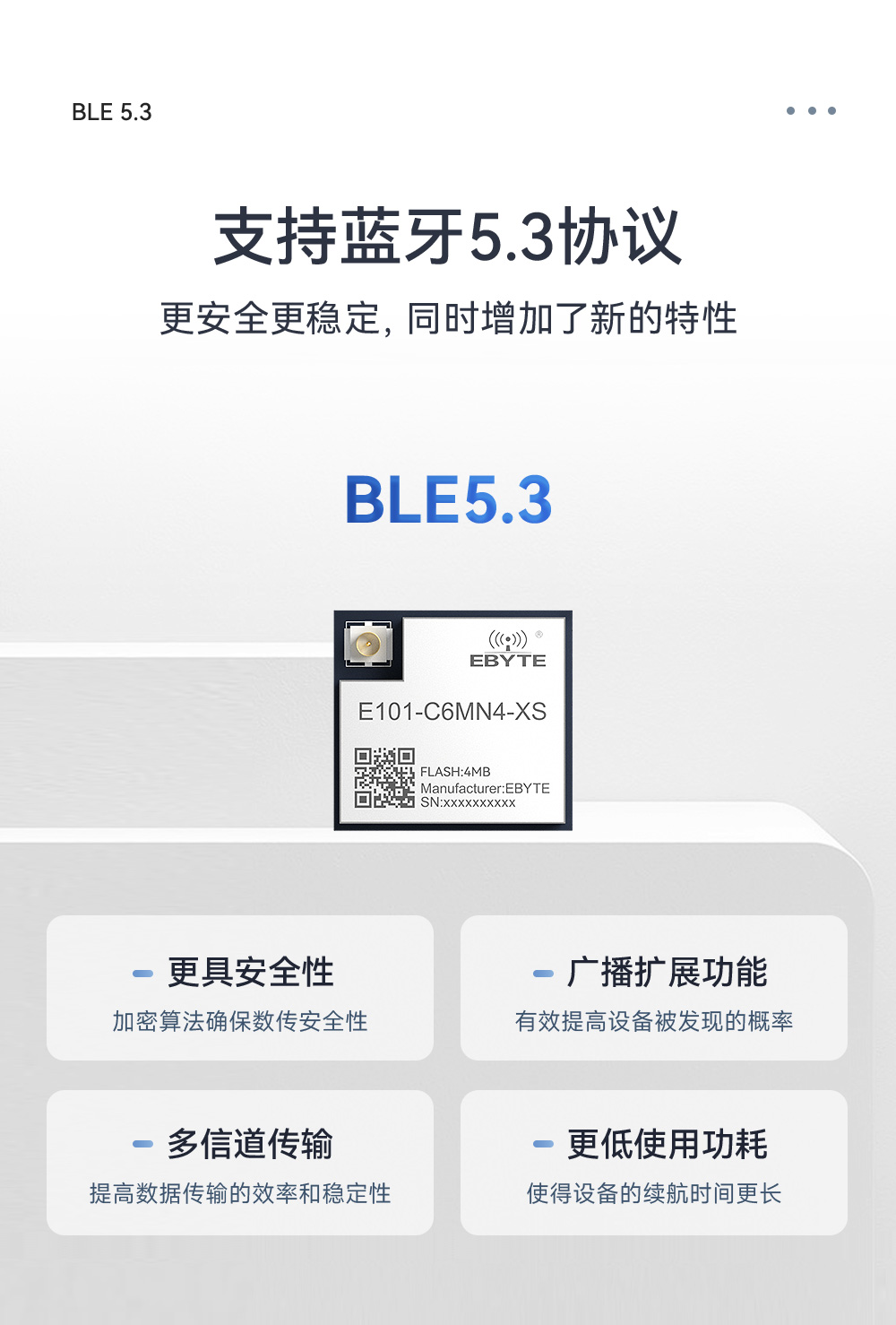

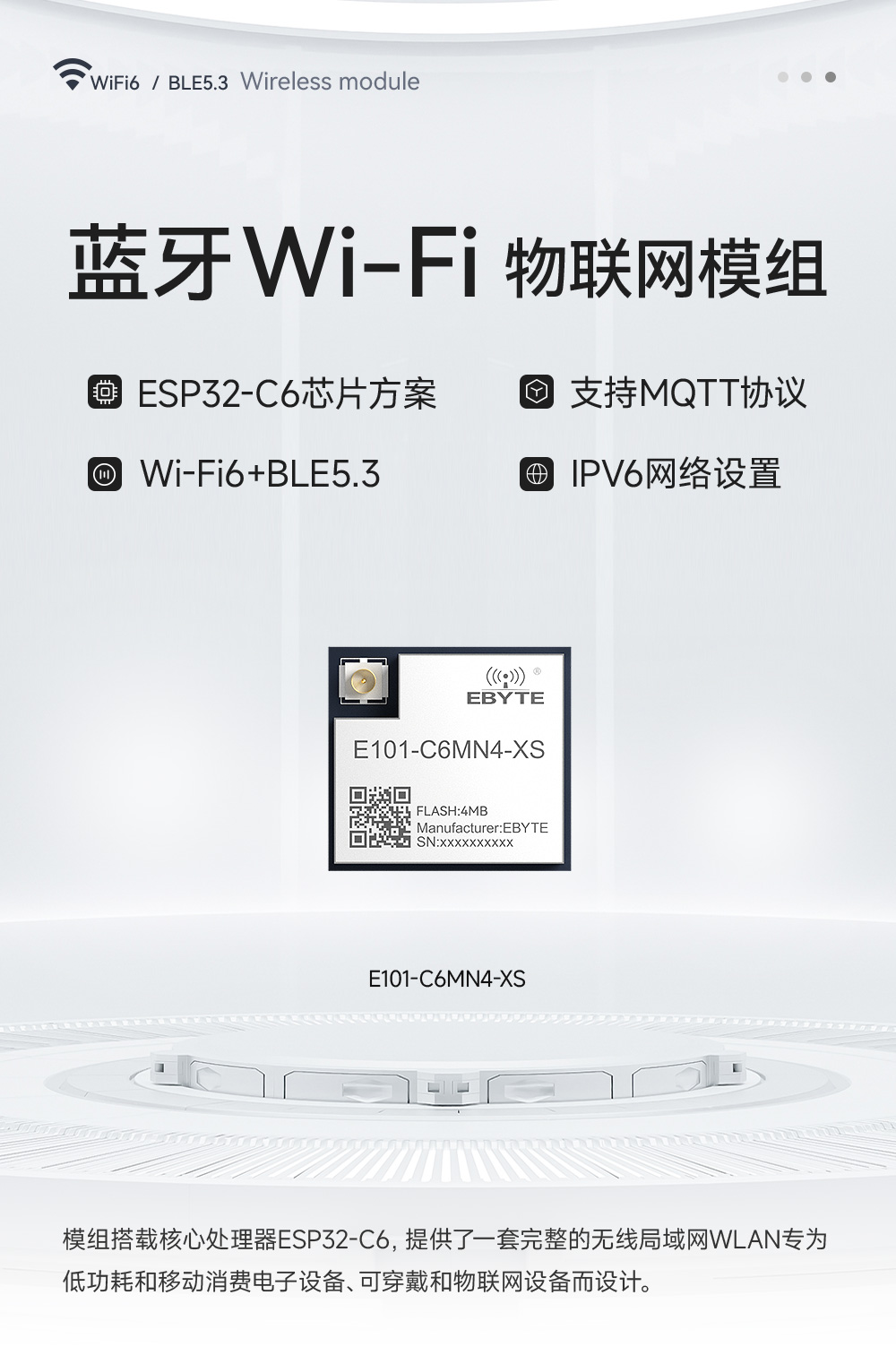

產品簡介：E101-C6MN4-XS是基于內置ESP32-C6系列芯片方案而研發的通用型Wi-Fi6和低功耗藍牙5.3協議的雙模藍牙WiFi模塊，該WiFi模塊體積小，芯片集成了豐富的外設，包括UART、I2C、I2S、紅外遙控模塊溫度傳感器和模/數轉換器，還具有單線、雙線、四線SPI接口等。該雙模藍牙WiFi模塊可用于智能家居、工業自動化、醫療保健、消費電子產品等領域。

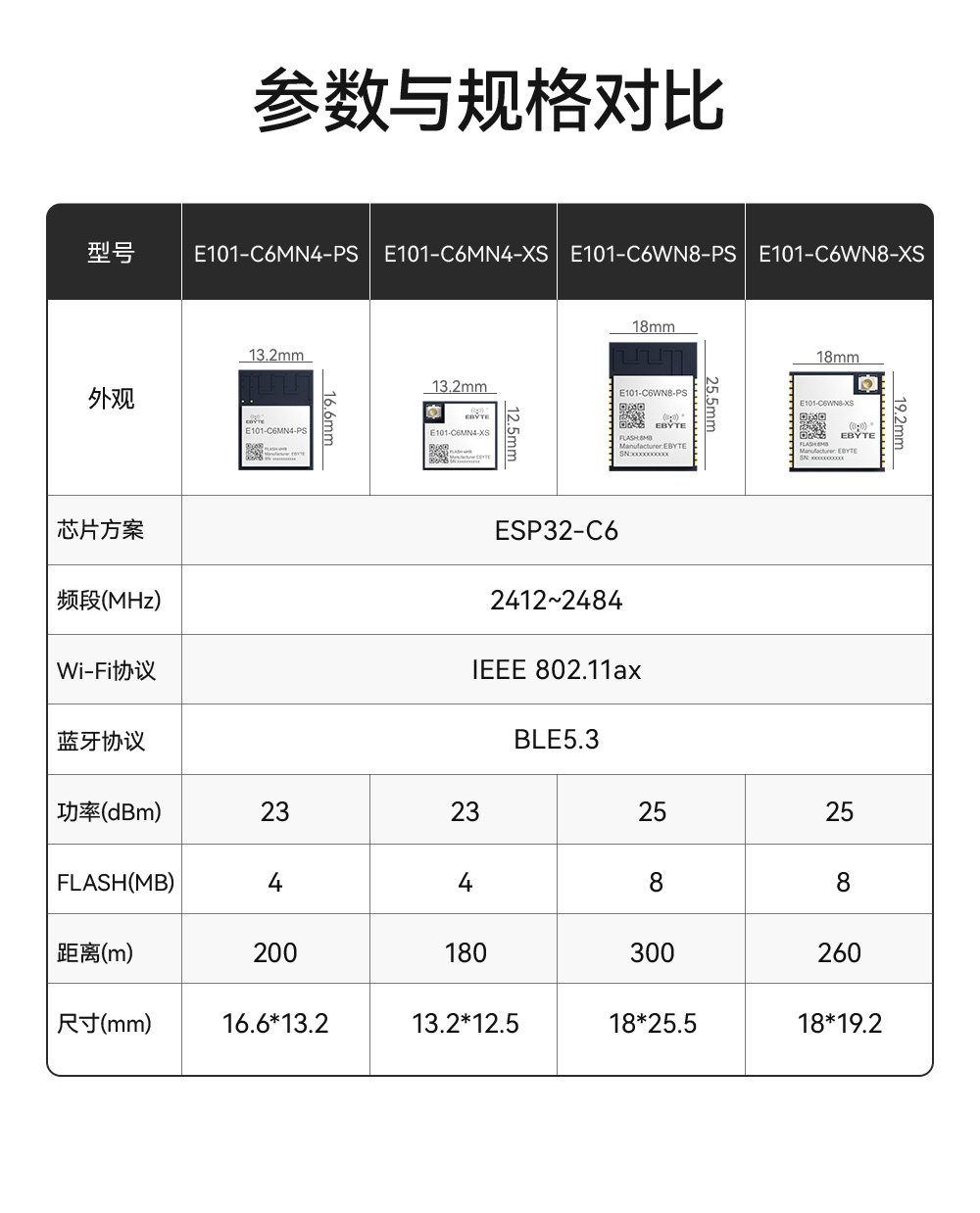

| 符號 | 參數 | 最小值 | 最大值 | 單位 |
| VDD33 | 電源管腳電壓 | –0.3 | 3.6 | V |
| TSTORE | 存儲溫度 | –40 | 85 | °C |
| 符號 | 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| VDD33 | 電源管腳電壓 | 3 | 3.3 | 3.6 | V |
| IVDD | 外部電源的供電電流 | 0.5 | — | — | A |
| T | 建議工作溫度 | –40 | — | 85 | °C |
| Humidity | 濕度 | — | 85 | — | %RH |
| I | 發射電流 | 251 | — | 400 | mA |
| 接收電流 | — | 78 | — | ||
| 休眠電流 | 14 | — | 38 |
| 模組型號 | E101-C6MN4-PS | E101-C6MN4-XS | |
| 工作信道中心頻率范圍 | 2412~2484MHz | 2412~2484MHz | |
| Wi-Fi | 協議 IEEE802.11b/g/n | 協議 IEEE802.11b/g/n | |
| 天線類型 | PCB 天線 | IPEX 天線 | |
| 距離 | 與路由器@水星 MW305R | 200m | 180m |
| 模塊之間 | 200m | 180m | |

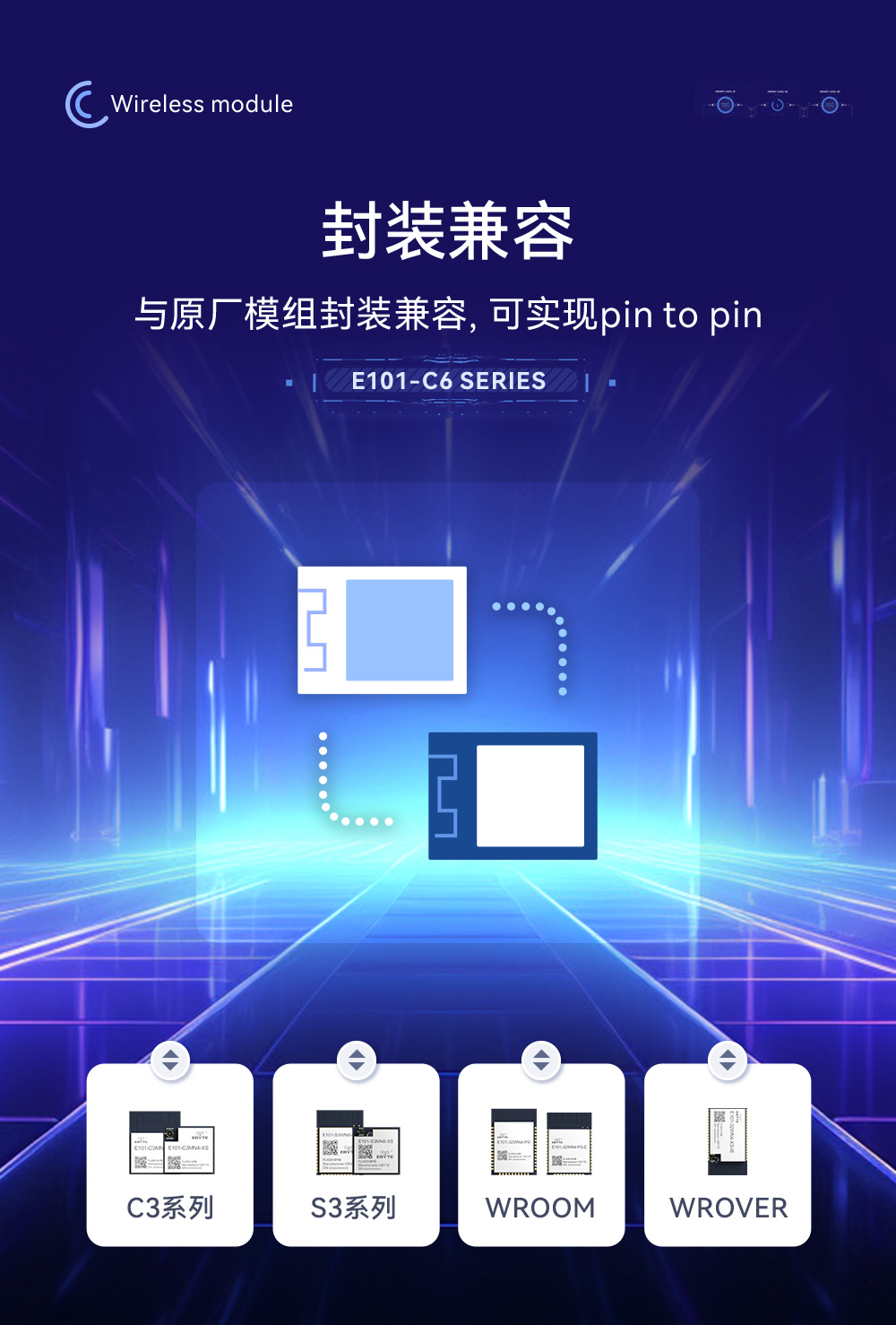

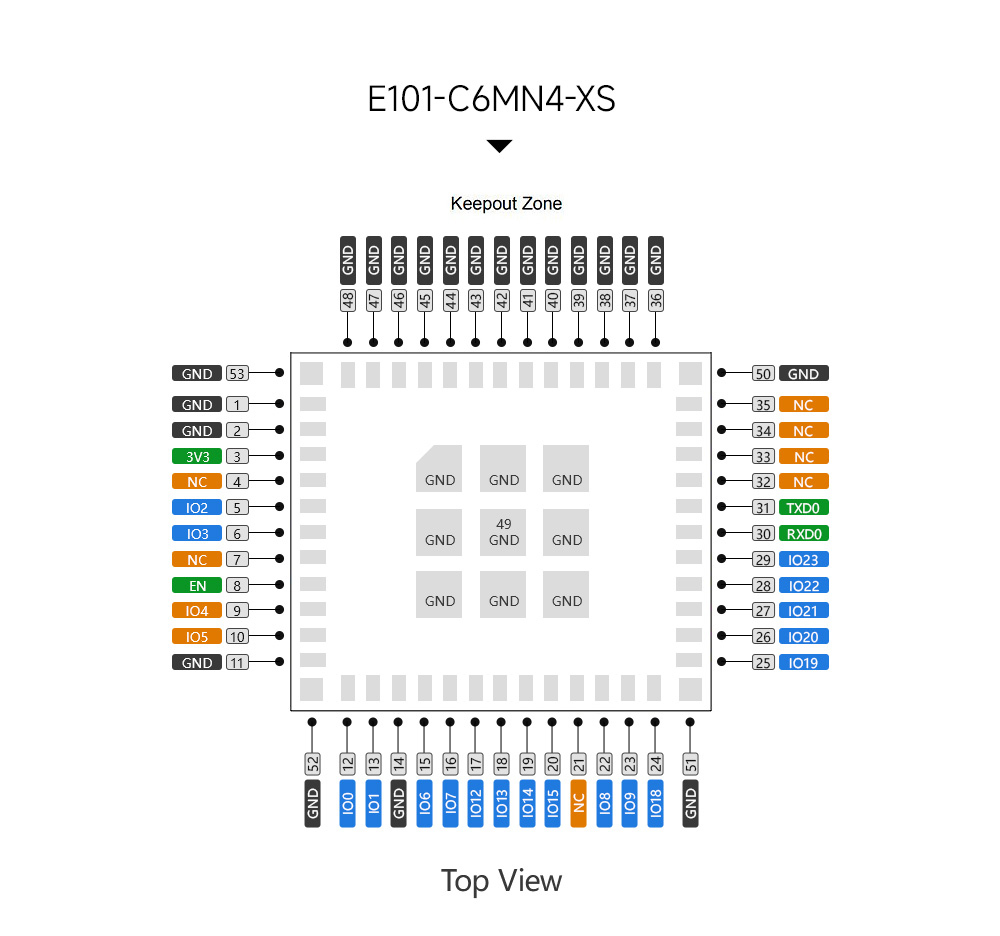

| 名稱 | 序號 | 類型 1 | 功能 |
| GND | 1, 2, 11, 14,36～53 | P | 接地 |
| 3V3 | 3 | P | 供電 |
| NC | 4 | — | 空管腳 |
| IO2 | 5 | I/O/T | GPIO2, LP_GPIO2, LP_UART_RTSN, ADC1_CH2, FSPIQ |
| IO3 | 6 | I/O/T | GPIO3, LP_GPIO3, LP_UART_CTSN, ADC1_CH3 |
| NC | 7 | 空管腳 | |
| EN | 8 | I | 高電平：芯片使能；低電平：芯片關閉； |
| 注意不能讓 EN 管腳浮空。 | |||
| IO4 | 9 | I/O/T | MTMS, GPIO4, LP_GPIO4, LP_UART_RXD, ADC1_CH4, FSPIHD |
| IO5 | 10 | I/O/T | MTDI, GPIO5, LP_GPIO5, LP_UART_TXD, ADC1_CH5, FSPIWP |
| IO0 | 12 | I/O/T | GPIO0, XTAL_32K_P, LP_GPIO0, LP_UART_DTRN, ADC1_CH0 |
| IO1 | 13 | I/O/T | GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN, ADC1_CH1 |
| IO6 | 15 | I/O/T | MTCK, GPIO6, LP_GPIO6, LP_I2C_SDA, ADC1_CH6, FSPICLK |
| IO7 | 16 | I/O/T | MTDO, GPIO7, LP_GPIO7, LP_I2C_SCL, FSPID |
| IO12 | 17 | I/O/T | GPIO12, USB_D- |
| IO13 | 18 | I/O/T | GPIO13, USB_D+ |
| IO14 | 19 | I/O/T | GPIO14 |
| IO15 | 20 | I/O/T | GPIO15 |
| NC | 21 | — | 空管腳 |
| IO8 | 22 | I/O/T | GPIO8 |
| IO9 | 23 | I/O/T | GPIO9 |
| IO18 | 24 | I/O/T | GPIO18, SDIO_CMD, FSPICS2 |
| IO19 | 25 | I/O/T | GPIO19, SDIO_CLK, FSPICS3 |
| IO20 | 26 | I/O/T | GPIO20, SDIO_DATA0, FSPICS4 |
| IO21 | 27 | I/O/T | GPIO21, SDIO_DATA1, FSPICS5 |
| IO22 | 28 | I/O/T | GPIO22, SDIO_DATA2 |
| IO23 | 29 | I/O/T | GPIO23, SDIO_DATA3 |
| RXD0 | 30 | I/O/T | U0RXD, GPIO17, FSPICS1 |
| TXD0 | 31 | I/O/T | U0TXD, GPIO16, FSPICS0 |
| NC | 32 | 空管腳 | |
| NC | 33 | 空管腳 | |
| NC | 34 | — | 空管腳 |
| NC | 35 | — | 空管腳 |
