芯片方案：LoRa方案
載波頻率：160~173MHz
發射功率：21~30dBm
通信距離：8.0km
接口類型：UART
產品重量：9.2±0.1g
產品簡介：一款基于SEMTECH公司LoRa方案的無線串口模塊（UART），LoRa擴頻技術，兼容3.3V與5V電壓（推薦使用4.75-5.5V之間）。由于工作頻率很低，穿透性和繞射性獨具優勢，特別適用于障礙物較多的復雜環境，是真正的“穿墻王”；軟件上的FEC糾錯功能可以大大提升抗干擾能力。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 160~173MHz | 出廠默認 170MHz |
| 發射功率 | 21~30 dBm | 出廠默認 30dBm（約1W） |
| 接收靈敏度 | -147 dBm | 空速 0.3kbps |
| 空中速率 | 0.3k~9.6kbps | 出廠默認 2.4kbps |
| 實測距離 | 8000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速2.4kbps |
| 硬件參數 | 參數值 | 備注 |

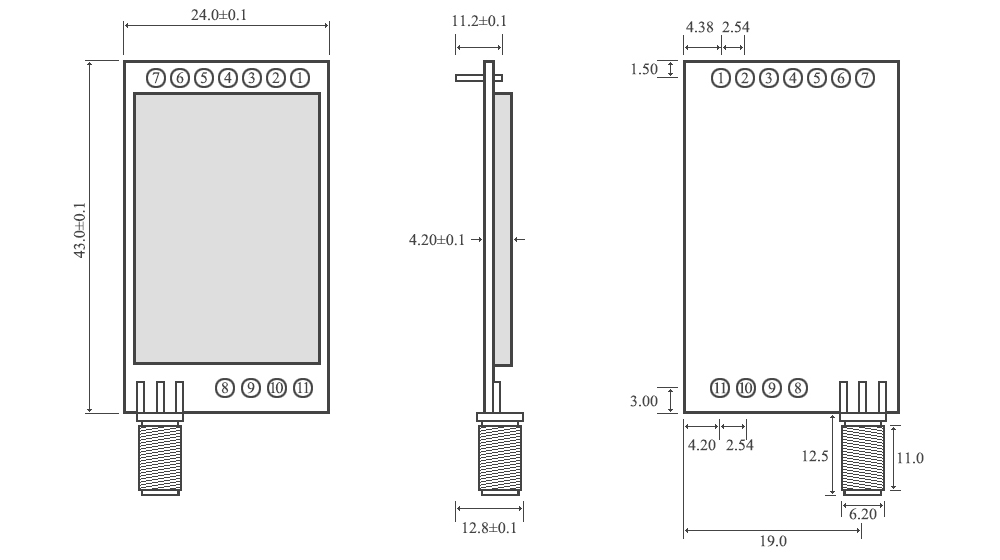

| 尺寸大小 | 24 * 43 mm | 不含SMA |
| 天線形式 | SMA-K | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 直插 | |
| 緩存容量 | 512字節 | 內部自動分包58字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 3.3 | 5.0 | 5.2 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |
| 發射電流 | 630 | 680 | 750 | mA | 30dBm（1W） |
| 接收電流 | 21 | 22 | 23 | mA | |
| 休眠電流 | 4 | 5 | 6 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.3V~5.2V DC |
| 7 | GND | 輸入 | 模塊地線 |
| 8 | 固定孔 | 固定孔 | |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 | |
| 11 | 固定孔 | 固定孔 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：使用默認參數，需求4km以上，客戶手里有12個模塊 5V供電，開闊郊區，電源輸出額定2A。 發射端是吸盤天線，接收端是膠棒天線，距離地面1.5-2米。電源紋波最大±15mv 多個環境測試，都是不超過2km，全部都是這種情況。 請幫忙分析一下，距離該如何提升。是否還有其他需要注意的 |
| 答：如果沒有吸附，建議吸附；有兩種方案：1.更換發射端的天線為TX433-XPH-300，2.接收端天線換成TX433-JK-20試試，同時吸盤吸附鐵皮上。 |
| ★ 問：地址配置不能帶F，比如15/31，都不行是怎么回事？ |
| 答：定點模式，信道1，地址為15或31或十六進制帶有F的地址都可以通信。 |
| ★ 問：用配套的工具軟件“RF Setting”對模塊進行參數設置，但一直沒有成功，電源已經加上，波特率9600,8N1，在休眠模式(M0和M1直接接的3.3V)下進行設置，請問一下還有哪里需要注意的嗎？ |
| 答：1.模塊和電腦是通過我們的E15-USB-T2連接的嗎？如果不是，確定USB轉TTL是否是好的，檢測方法很簡單，將串口RXTX短接，串口助手發送數據，看能否收到相同數據；2.如果轉接板好的，請確認RX TX。 |
| ★ 問：使用模式0，使用兩塊USB轉接板連接電腦，雙方可以收發數據；再將其中一塊接到我的主板，發送協議代碼，無反應，使用我主板帶的485口通訊正常。 |
| 答：檢查無線模塊發出數據沒有，一個接設備，一個接電腦 設備發送，電腦能否收到數據。 |
| ★ 問：模塊測試，一端接電腦，一端接單片機，電腦端發送數據單片機可以接收，但是單片機端發數據電腦接收不到是什么原因呢，兩端都在 |
| 答：使用的什么單片機， 在TX.RX上串聯一個500歐姆左右的電阻試試。 |
| ★ 問：測試一對模塊，一端連到電腦，一端連到stm32f103zet6 單片機，連單片機的模塊給連電腦的模塊發數據可以收到，連電腦的模塊給連單片機的模塊發數據收不到是什么原因呢，用的是透傳模式。 |
| 答：1、確保操作正確，模塊參數設置正確；2、確保我們模塊能正常工作；3、模塊的 TXD 和 AUX 腳加 4~10K 上拉電阻，再測試。 |
| ★ 問：接單片機測試，M0,M1接高電平，模塊上電初始化以后，AUX一直輸出低電平，讀取不了參數是什么原因呢？ |
| 答：1、確保我們模塊沒有問題，單獨測試看模塊是否正常；2、使用什么單片機，一些5V單片機可能需要在模塊的 TXD 和 AUX 腳加 4-10K 上拉電阻。 |
| ★ 問：無線串口的組網方案？ |
| 答：推薦使用輪詢組網。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWM32M-900T20S | UART | LoRa方案 | 868/915M | 20 | 5.0 | 2.4k～19.2k | 貼片 | 14*20 | LoRa擴頻調制，遠距離抗干擾 | ||
| EWM32M-433T20S | UART | LoRa方案 | 433M | 20 | 5.0 | 2.4k～19.2k | 貼片 | 14*20 | LoRa擴頻調制，遠距離抗干擾 | ||
| E32-400T20S-V2.0 | UART | LoRa方案 | 433M 470M | 20 | 3 | 0.3k~19.2k | 貼片 | 26*16 | LoRa擴頻、遠距離無線透傳 | ||
| E32-400M33S | SPI | SX1278 | 400M | 33 | 16 | - | 貼片 | 24*38.5 | LoRa擴頻、2W大功率、SPI硬件模塊 | ||
| E32-433T37S | UART | LoRa方案 | 433M | 37 | 25 | 0.3k~19.2k | 貼片 | 50*30.9 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L33)-V8 | RS232 RS485 | SX1278 | 433M | 33 | 12 | 2.4~19.2k | 標準 DB9 孔式 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T33S | UART | LoRa方案 | 433M | 33 | 16 | 0.3~19.2k | 貼片 | 25*40.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(900L30)-V8 | RS232 RS485 | SX1278 | 868M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(900L20)-V8 | RS232 RS485 | SX1276 | 868M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L37)-V8 | RS232 RS485 | SX1278 | 433M | 37 | 20 | 2.4~19.2k | 壓線/DB9 | 105*104*25.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L30)-V8 | RS232 RS485 | SX1278 | 433M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L20)-V8 | RS232 RS485 | SX1278 | 433M | 20 | 3.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | 直序擴頻技術，通訊距離更遠 | ||
| E32-433T33D | UART | LoRa方案 | 433M | 33 | 16 | 0.3k~19.2k | 直插 | 37*60*7.6 | LoRa擴頻，遠距離抗干擾 | ||
| E32-400M20S | SPI | SX1278 | 410M 493M | 20 | 5 | 0.018~37.5k | 貼片 | 14*20 | LoRa擴頻 | ||
| E32-433T20S | UART | LoRa方案 | 433M | 20 | 5.0 | 2.4k～19.2k | 貼片 | 16*26 | LoRa擴頻，遠距離抗干擾 | ||
| E32-900M20S | SPI | SX1276 | 868M 915M | 20 | 5 | 0.018k~37.5k | 貼片 | 14*20 | LoRa擴頻 | ||
| E32-900T20S | UART | LoRa方案 | 868M 915M | 20 | 5.5 | 0.3k~19.2k | 貼片 | 26*16 | LoRa擴頻 | ||
| E32-900M30S | SPI | SX1276 | 868M 915M | 30 | 10 | 0.018k~37.5k | 貼片 | 24*38.5 | LoRa擴頻 | ||
| E32-900T30D | UART | LoRa方案 | 868M 915M | 30 | 8 | 0.3k~19.2k | 直插式 | 24*43 | LoRa擴頻 | ||
| E32-900T20D | UART | LoRa方案 | 868M 915M | 20 | 5.5 | 0.3k~19.2k | 直插式 | 21*36 | LoRa擴頻 | ||
| E32-400M30S | SPI | SX1278 | 433M 470M | 30 | 10 | 0.018k~37.5k | 貼片 | 24*38.5 | LoRa擴頻 | ||
| E32-900T30S | UART | LoRa方案 | 915M | 30 | 8 | - | 貼片 | 25 * 40.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T30S | UART | LoRa方案 | 433M | 30 | 8 | 2.4k~19.2k | 貼片 | 25*40.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(868L30) | RS232 RS485 | SX1276 | 868M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(915L30) | RS232 RS485 | SX1276 | 915M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(170L30) | RS232 RS485 | SX1278 | 170M | 30 | 8 | 0.3~9.6k | 壓線/DB9 | 82*62*25 | 穿墻王，LoRa擴頻抗干擾 | ||
| E32-170T30D | UART | LoRa方案 | 170M | 30 | 8.0 | 0.3k~9.6k | 直插 | 24 * 43 | 穿墻王，LoRa擴頻抗干擾 | ||
| E32-DTU(868L20) | RS232 RS485 | SX1276 | 868M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(915L20) | RS232 RS485 | SX1276 | 915M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L30) | RS232 RS485 | SX1278 | 433M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L20) | RS232 RS485 | SX1278 | 433M | 20 | 3.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T20D | UART | LoRa方案 | 433M | 20 | 3 | 2.4k~19.2k | 直插 | 21*36 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T30D | UART | LoRa方案 | 433M | 30 | 8 | 2.4k~19.2k | 直插 | 24*43 | LoRa擴頻，遠距離抗干擾 |
