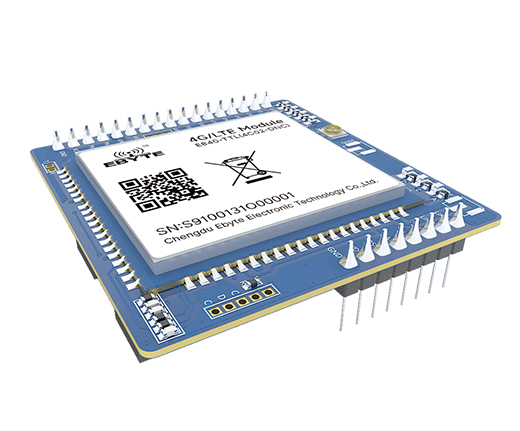

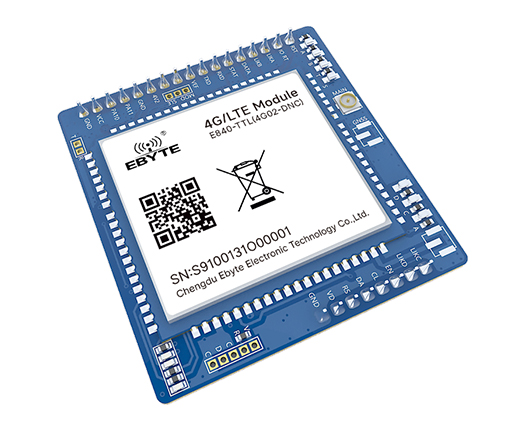

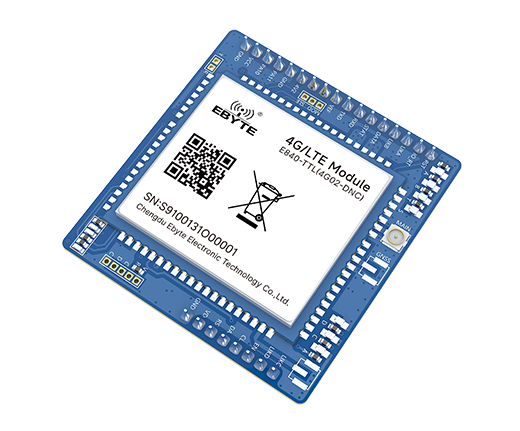

傳輸類型：4G
接口類型：UART
發射功率：23~33dBm
產品尺寸：42*40*9.7mm 產品重量：11.7±0.1g
產品簡介：為實現串口設備與網絡服務器，通過網絡相互傳輸數據而開發的4G模塊，模塊帶分集接收功能的LTE、WCDMA、CDMA、GSM無線通信數傳模塊，支持LTE，DC-HSDPA，HSPA+，HSUPA，TD-SCDMA，CDMA，EDGE和GPRS網絡數據連接，通過簡單的AT指令進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。
| 特性參數 | 描述 |
| 支持頻段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B38/B39/B40/B41 WCDMA：B1/B8 TD-SCDMA：B34/B39 CDMA：BC0 GSM：900/1800MHz |
| LTE 特性 | 最大支持 3GPP R8 non-CA Cat 4 FDD 和 TDD |
| UMTS 特性 | 支持 3GPP R8 DC-HSDPA， HSPA+， HSDPA， HSUPA和 WCDMA |
| TD-SCDMA 特性 | 支持 CCSA Release 3 TD-SCDMA |
| CDMA2000 特性 | 支持 3GPP2 CDMA2000 1X Advanced 和 1xEV-DO Rev.A |
| GSM 特性 | R99： CSD 傳輸速率：9.6kbps， 14.4kbps |
| 網絡協議特性 | 支持TCP/UDP/MQTT協議 |
| 硬件特性 | 描述 |
| 天線選項 | IPEX 接口 |
| 數據接口 | 串口 |
| 波特率 | 支持最大 921600bps，默認 115200bps |
| 發射功率 | Class 4 (33dBm±2dB) for GSM900 |
| 靈敏度 | FDD B1: -101.6dBm (10M) TDD B40: -101.4dBm (10M) TD-SCDMA B34: -110dBm TD-SCDMAB39: -110dBm CDMA BC0: -108dBm |
| 耗流（典型值） | 11uA @關機 |
| 帶寬 | 1.4/3/5/10/15/20MHz |
| 工作溫度 | -30℃- +70℃擴展溫度-40℃~+85℃ |
| 工作電壓 | DC 5V~18V |

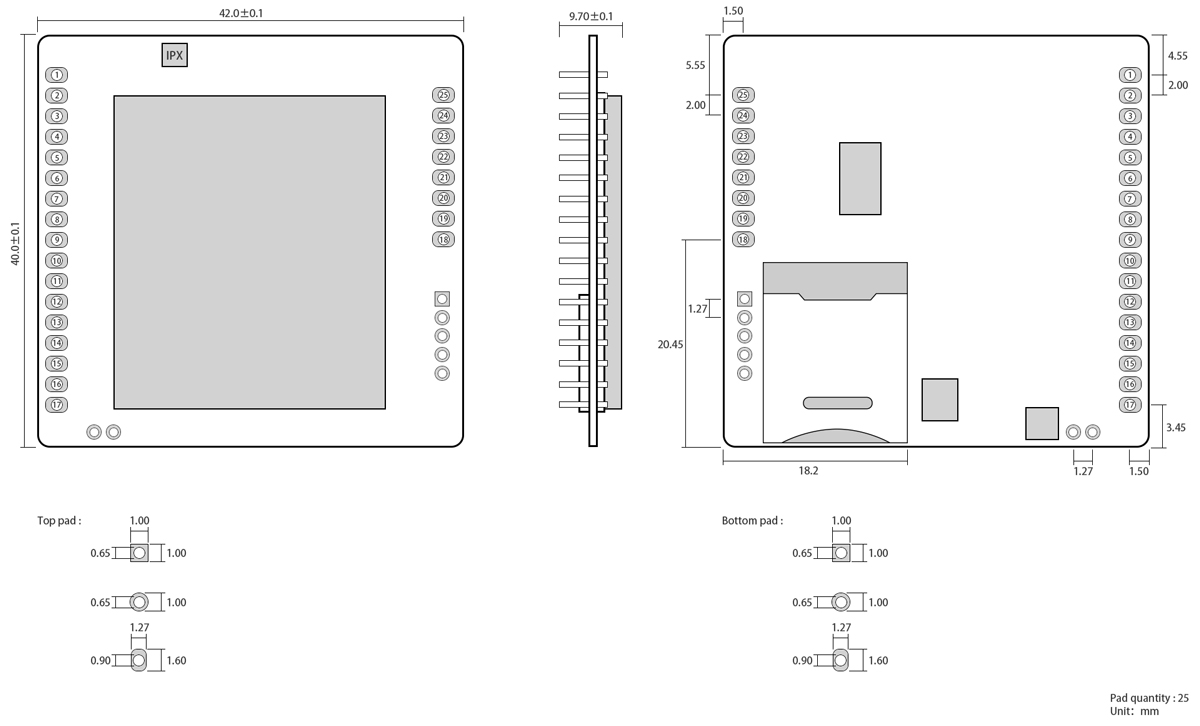

| 尺寸 | 42×40×9.7mm |
| SIM 卡座 | 使用 MICRO 自彈式 SIM 卡座 |
| 3GPP頻段 | 發送（MHz） | 接收（MHz） |
| EGSM900 | 880~915 | 925~960 |
| DCS1800 | 1710~1785 | 1805~1880 |
| CDMA BC0 | 824~849 | 869~894 |
| WCDMA B1 | 1920~1980 | 2110~2170 |
| WCDMA B8 | 880~915 | 925~960 |
| TD-SCDMA B34 | 2010~2025 | 2010~2025 |
| TD-SCDMA B39 | 1880~1920 | 1880~1920 |
| LTE-FDD B1 | 1920~1980 | 2110~2170 |
| LTE-FDD B3 | 1710~1785 | 1805~1880 |
| LTE-FDD B5 | 824~849 | 869~894 |
| LTE-FDD B8 | 880~915 | 925~960 |
| LTE-TDD B38 | 2570~2620 | 2570~2620 |
| LTE-TDD B39 | 1880~1920 | 1880~1920 |
| LTE-TDD B40 | 2300~2400 | 2300~2400 |
| LTE-TDD B41 | 2555~2655 | 2555~2655 |

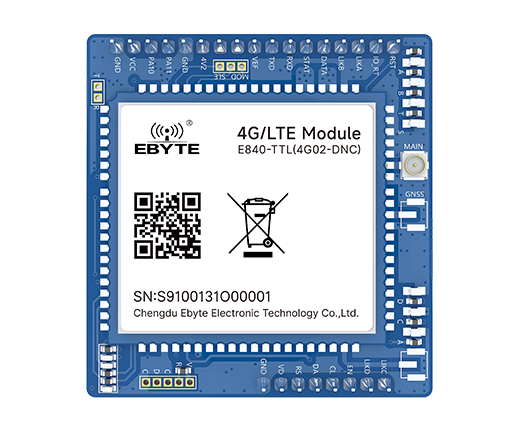

| 引腳序號 | 引腳名稱 | 引腳名稱 |
1 | RST | 模塊復位 |
2 | IO_RT | 低電平持續3~10S，模塊參數將恢復出廠設置，并立即重啟 |
3 | LIKA | SocketA 鏈路連接狀態指示引腳，對應板載左1LED燈。 高：SocketA與網絡服務器連接成功； 低：SocketA未成功連接到網絡服務器； |
4 | LIKB | SocketB 鏈路連接狀態指示引腳，對應板載左2LED燈。 高：SocketB與網絡服務器連接成功； 低：SocketB未成功連接到網絡服務器； |
5 | DATA | 數據收發指示引腳，當網絡接收到數據或者串口接收到數據（50ms高/10ms低），對應板載左3LED燈。 |
6 | STAT | 設備狀態指示引腳，對應板載左4LED燈。 低：設備上電到正在搜尋SIM卡 1800ms低，200ms高：設備檢查到正確的SIM卡，正在附著網絡； 高：設備附著網絡成功； |
7 | RXD | 數據接收引腳，默認3.3V，可兼容5V通信電平。 |
8 | TXD | 數據發送引腳，默認3.3V，可兼容5V通信電平。 |
9 | VEF | 驅動電平供電引腳，如需要實現串口通信和LED指示為5V驅動電平時需要在此引腳輸入5V電平。 |
10、11、14、15、23 | MOD、SLE、PA11、PA10、EN | NC，暫未開放 |
12 | 4V2 | 鋰電池電源供電引腳，供電范圍：3.8V~4.3V。該引腳禁止反接、禁止與VCC一起供電。 |
16 | VCC | DC電源供電引腳，供電范圍：5V~18V。該引腳禁止反接、禁止與VCC一起供電。 |
19 | VD | 外接SIM卡電源引腳，若使用板載SIM卡座則該引腳NC即可。 |
20 | RS | 外接SIM卡復位引腳，若使用板載SIM卡座則該引腳NC即可。 |
21 | DA | 外接SIM卡數據引腳，若使用板載SIM卡座則該引腳NC即可。 |
22 | CL | 外接SIM卡時鐘引腳，若使用板載SIM卡座則該引腳NC即可。 |
24 | LIKD | SocketD 鏈路連接狀態指示引腳，對應板載右3LED燈。 高：SocketD與網絡服務器連接成功； 低：SocketD未成功連接到網絡服務器； |
25 | LIKC | SocketC 鏈路連接狀態指示引腳，對應板載右2LED燈。 高：SocketC與網絡服務器連接成功； 低：SocketC未成功連接到網絡服務器； |
13、17、18 | GND | 地線 |
