| 特性參數 | 描述 |
| 支持頻段 | LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 |
| LTE 特性 | LTE-FDD：最大下行速率 10 Mbps，最大上行速率 5 Mbps LTE-TDD：最大下行速率 7.5 Mbps，最大上行速率 1 Mbps |

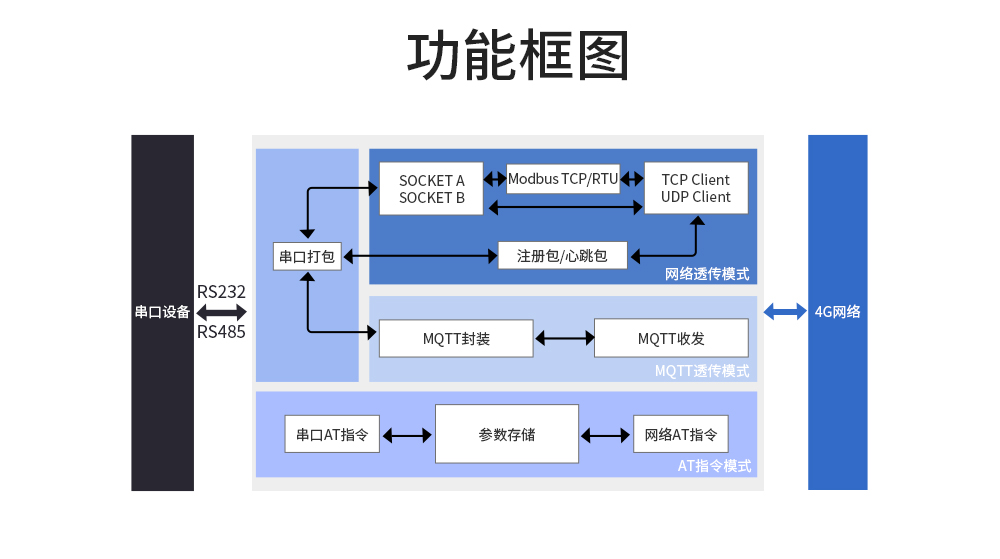

| 網絡協議特性 | 支持 TCP/UDP/MQTT 協議 |
| 射頻接口 | SMA-k |
| 硬件特性 | 描述 |
| 數據接口 | RS485 /RS232 |
| 波特率 | 支持最大 460800，默認 9600bps |
| 發射功率 | Class 3 (23dBm ±2dB) for LTE FDD bands Class 3 (23dBm ±2dB) for LTE TDD bands |
| 工作電壓 | DC 8V~28V |
| 工作溫度 | 正常工作溫度-30°C to +75°C 極限工作溫度-40°C to +85°C |
| 濕度 | RH5%～RH95% |

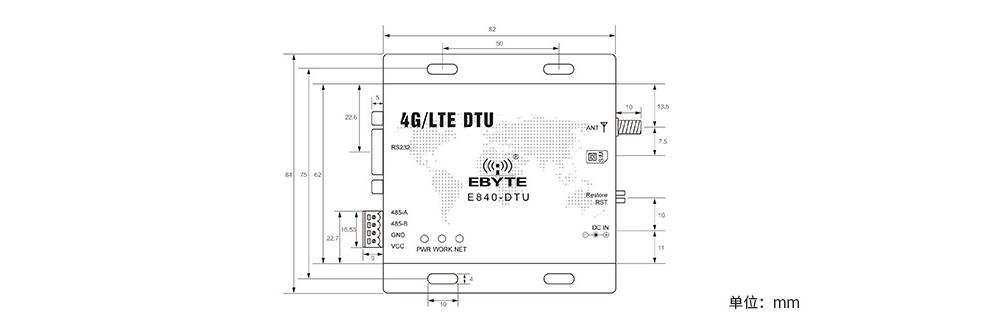

| 外形尺寸 | 82*84*24mm |
| 產品重量 | 133g(±5g) |

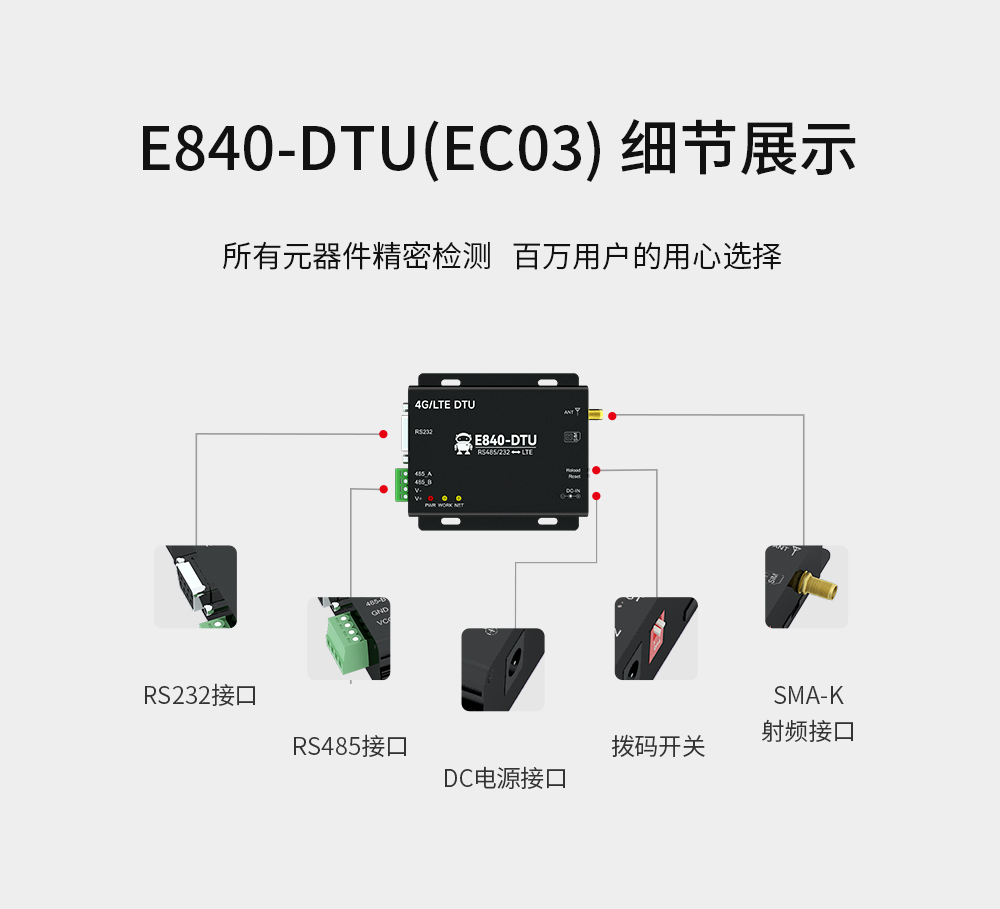

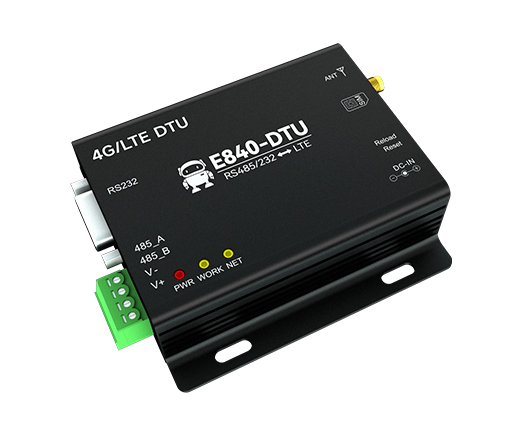

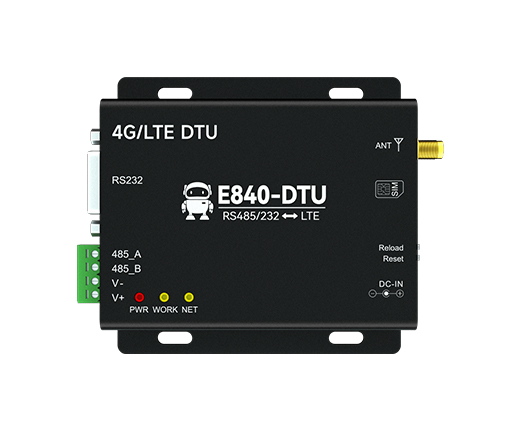

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RS232 | RS232 通訊接口 |
| 2 | 485_A | 外接其它 RS485 設備的 A 端口 |
| 3 | 485_B | 外接其它 RS485 設備的 B 端口 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，供電范圍8~28V |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 串口通訊指示燈 |
| 8 | NET | 電臺網絡工作指示燈 |
| 9 | DC_IN | 電源適配器接口，默認供電 8V～28V |
| 10 | RST | 電臺復位撥碼開關（向下，復位） |
| 11 | Restore | 電臺恢復出廠設置撥碼開關（向下，1 秒左右） |
| 12 | SIM | SIM卡插槽 |
| 13 | ANT | 天線接口（SMA-K）） |
| 在線購買 |
溫馨提示：該產品已停產下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
技術應用 |
| 產品 型號 | 接口信號 | 傳輸方式 | AT指令 | TCP/UDP | 接口方式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E840-DTU(TCEC05-xxx)X-V2 | RS485/RS232 | 4G CAT1 | - | - | - | 92*66*30 | 無距離限制的低延遲、高速率云數傳電臺 | ||
| E840-DTU(TCEC05-485) | RS485 | 4G CAT1 | - | - | SMA-K | 80*28*27 | 無距離限制、低延遲、高速率云數傳電臺 | ||
| E840-TTL(EC05-DGC) | TTL | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 4G CAT1方案 | ||
| E840-TTL(EC05-DNE) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-TTL(EC05-DNC) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-DTU(EC05-485)E | RS485 | LTE | - | 支持 | SMA-K | 102*28*27 | 高性價比小體積4G CAT.1 DTU | ||
| E840-DTU(EC05-485) | RS485 | LTE | - | 支持 | SMA-K | 102*28*27 | 高性價比小體積4G CAT.1 DTU | ||

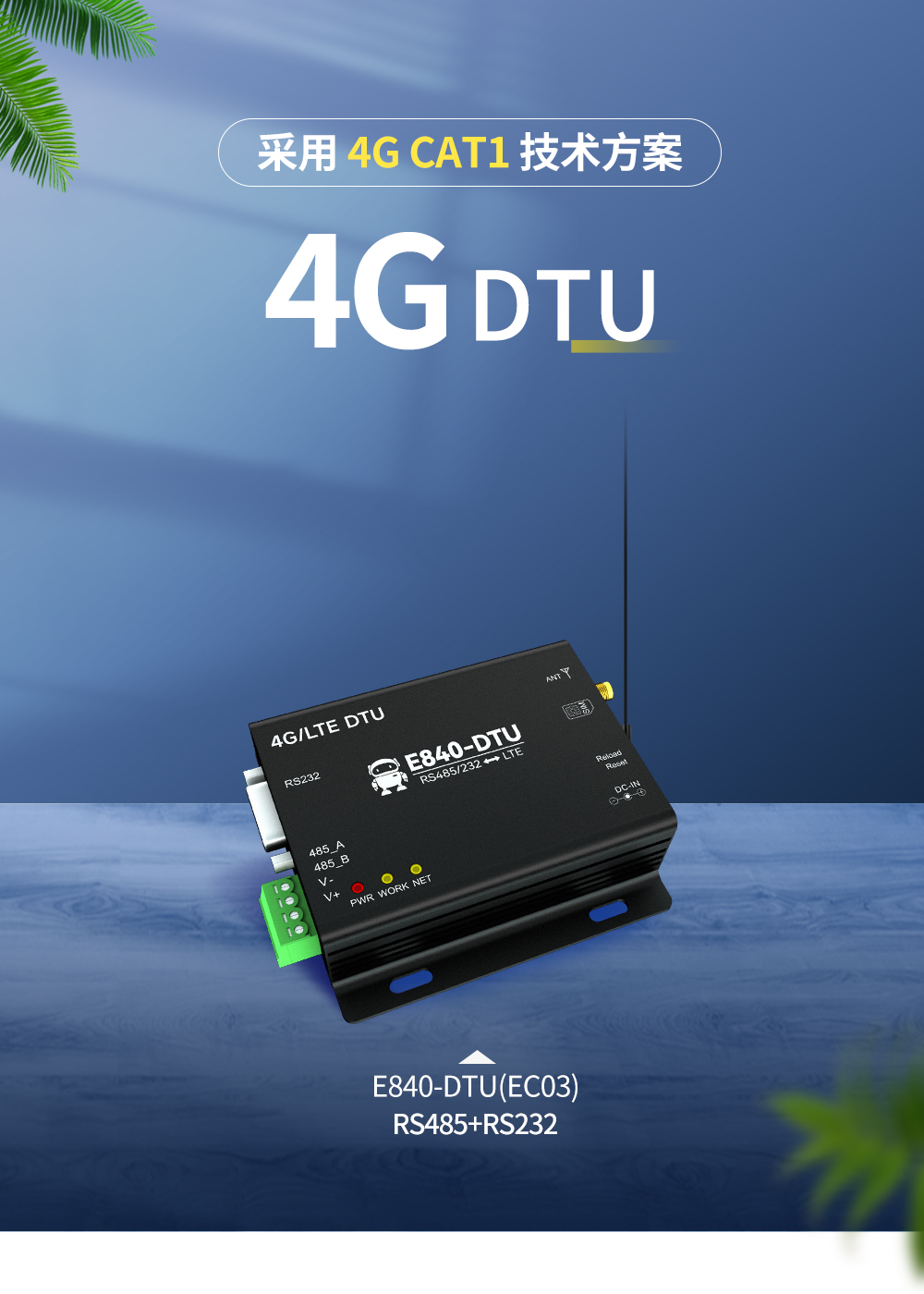

| E840-DTU(EC03) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*24 | 采用最新4G CAT1 | ||
