工作電壓：DC 8～28V
網絡協議：IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT
安裝方式：定位孔安裝
產品尺寸：198*109*26.5mm 產品重量：520g±5g

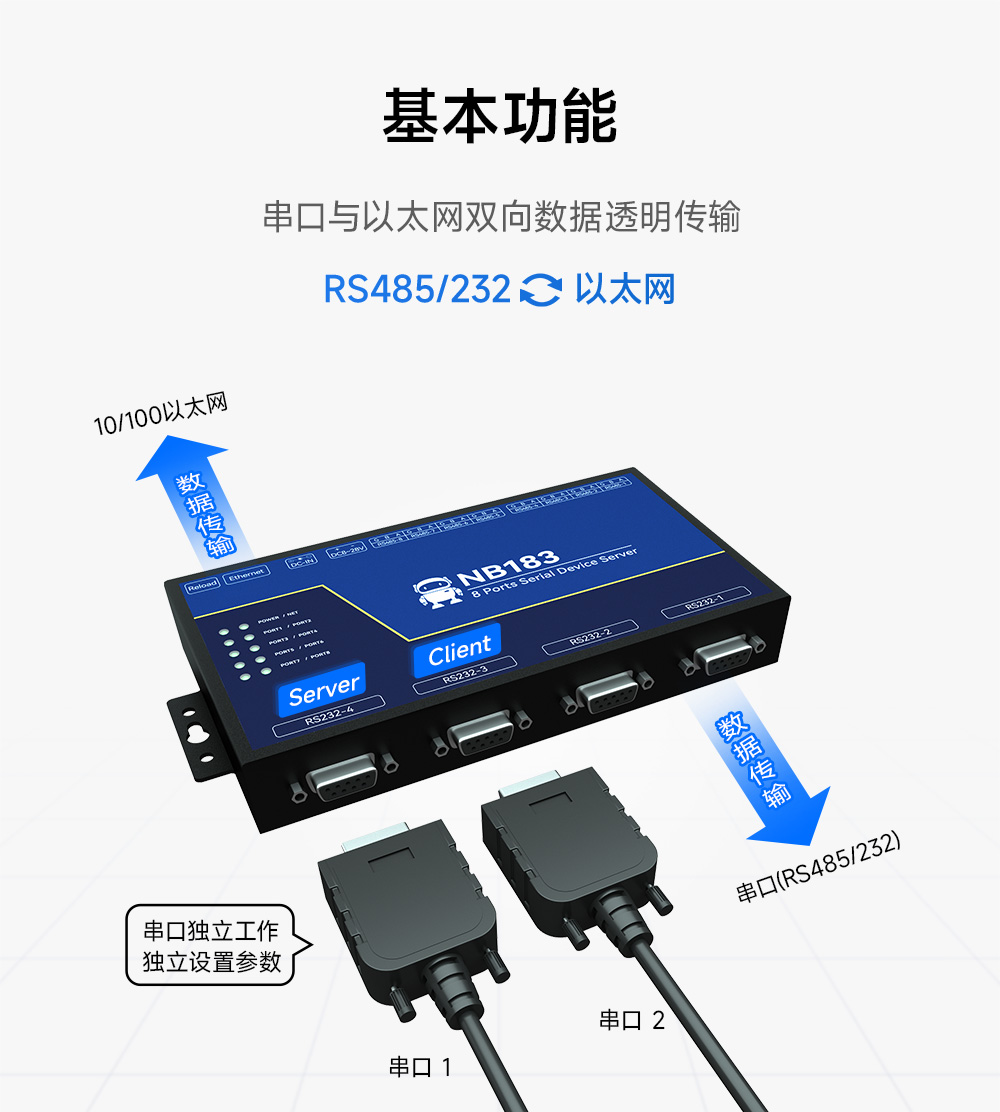

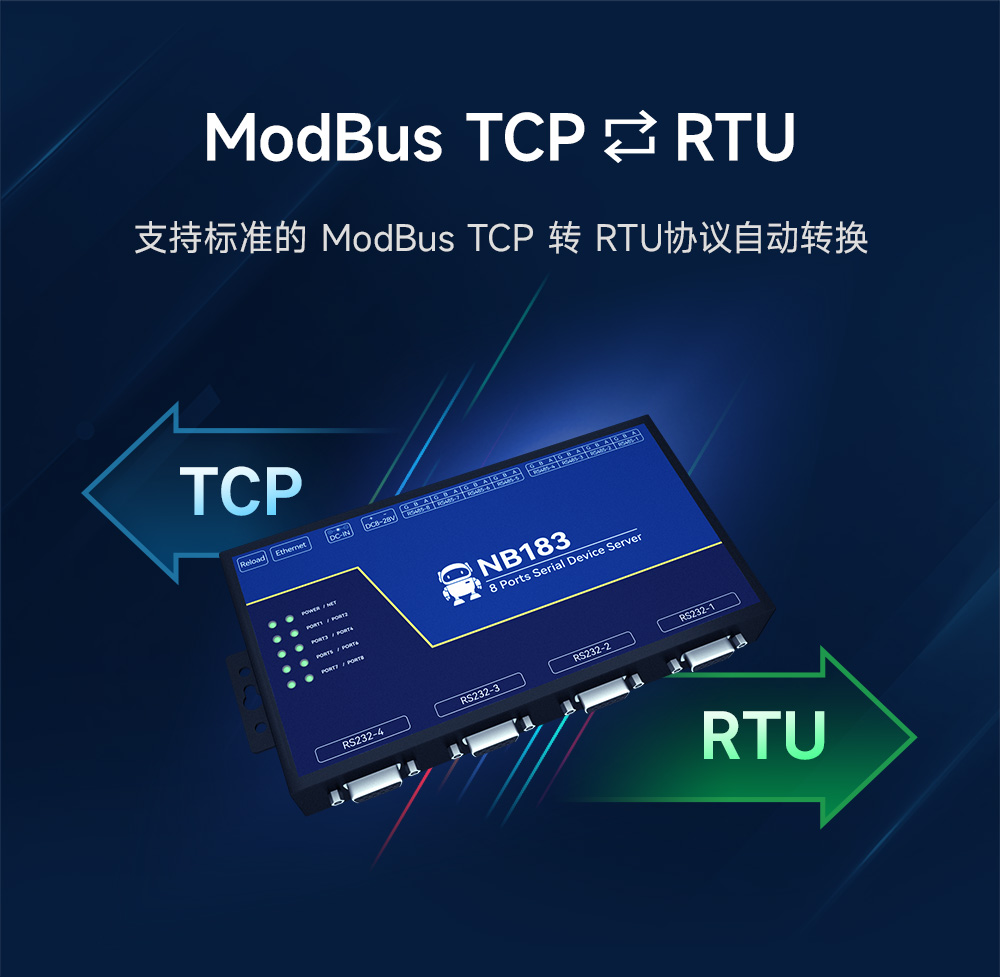

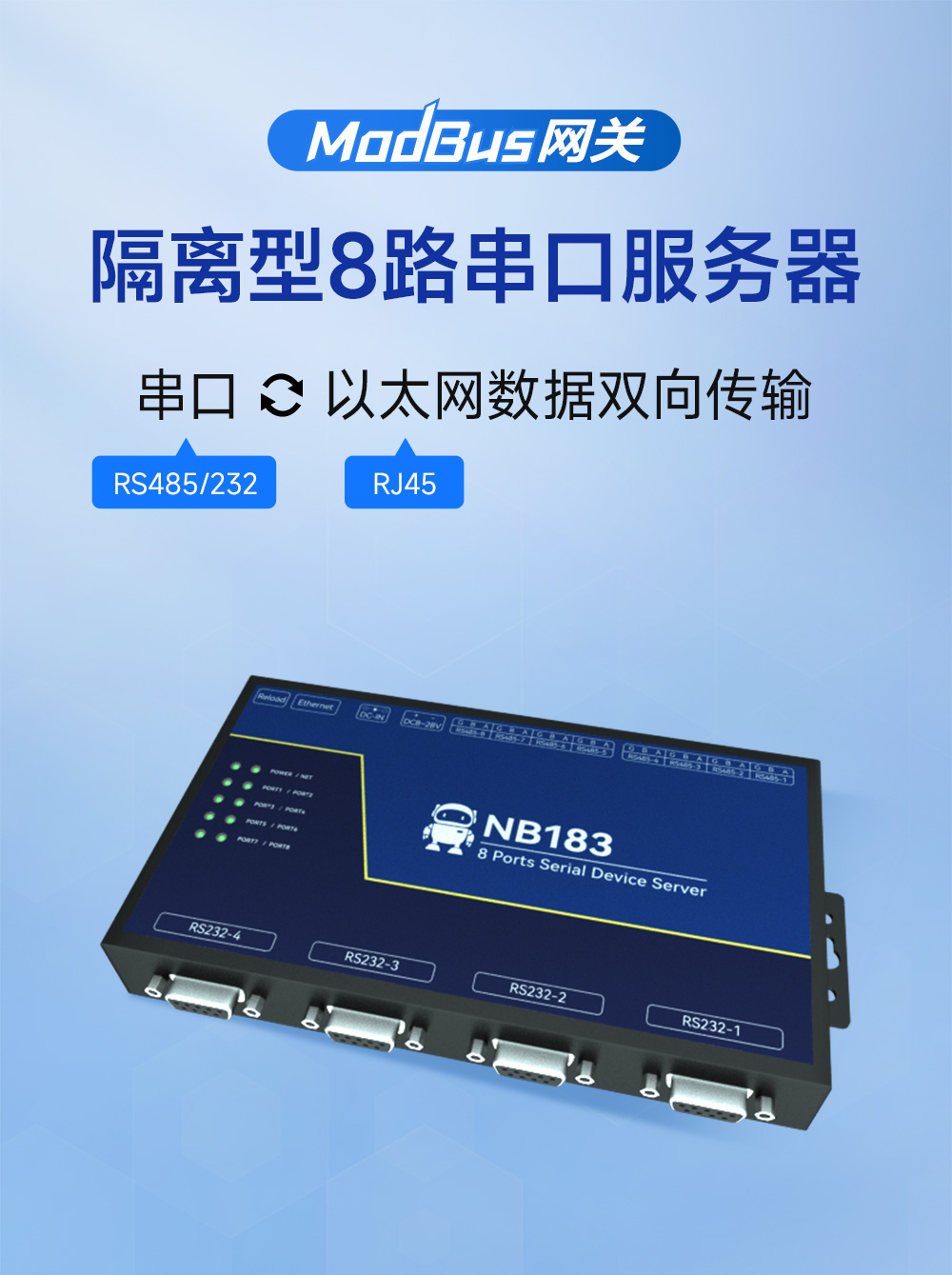

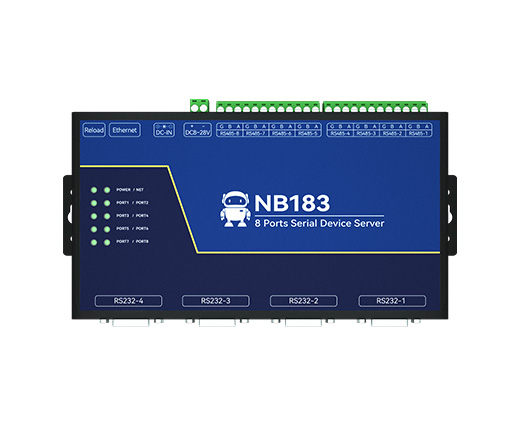

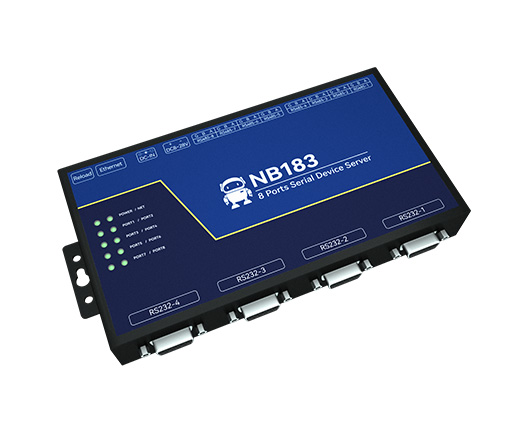

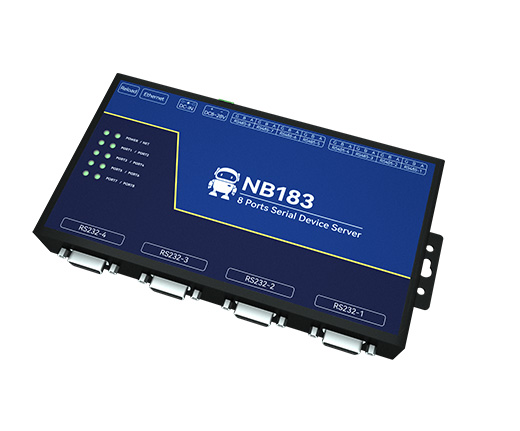

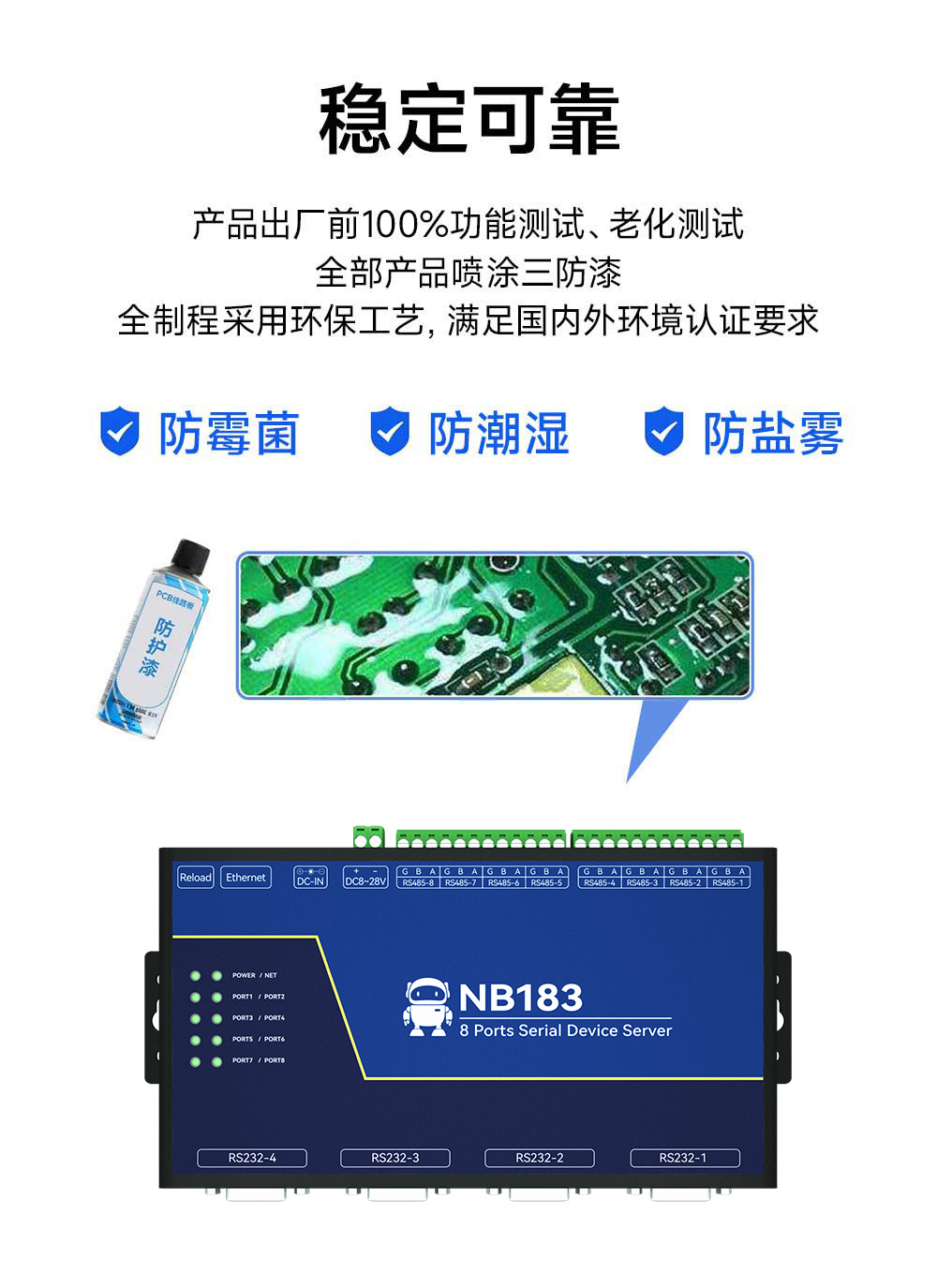

產品簡介：NB183-V2是億佰特研發的第二代8串口服務器，內部集成了TCP/IP協議棧，可實現串口到以太網口數據的雙向透明傳輸、Modbus協議轉換、串口設備上云等功能。該串口服務器支持上位機配置，只需簡單的配置，即可輕松實現串口設備的聯網、上云等功能。廣泛應用于機房監控、環境監控、智能交通、道閘控制、智能快遞柜等行業。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 接口 | 說明 |

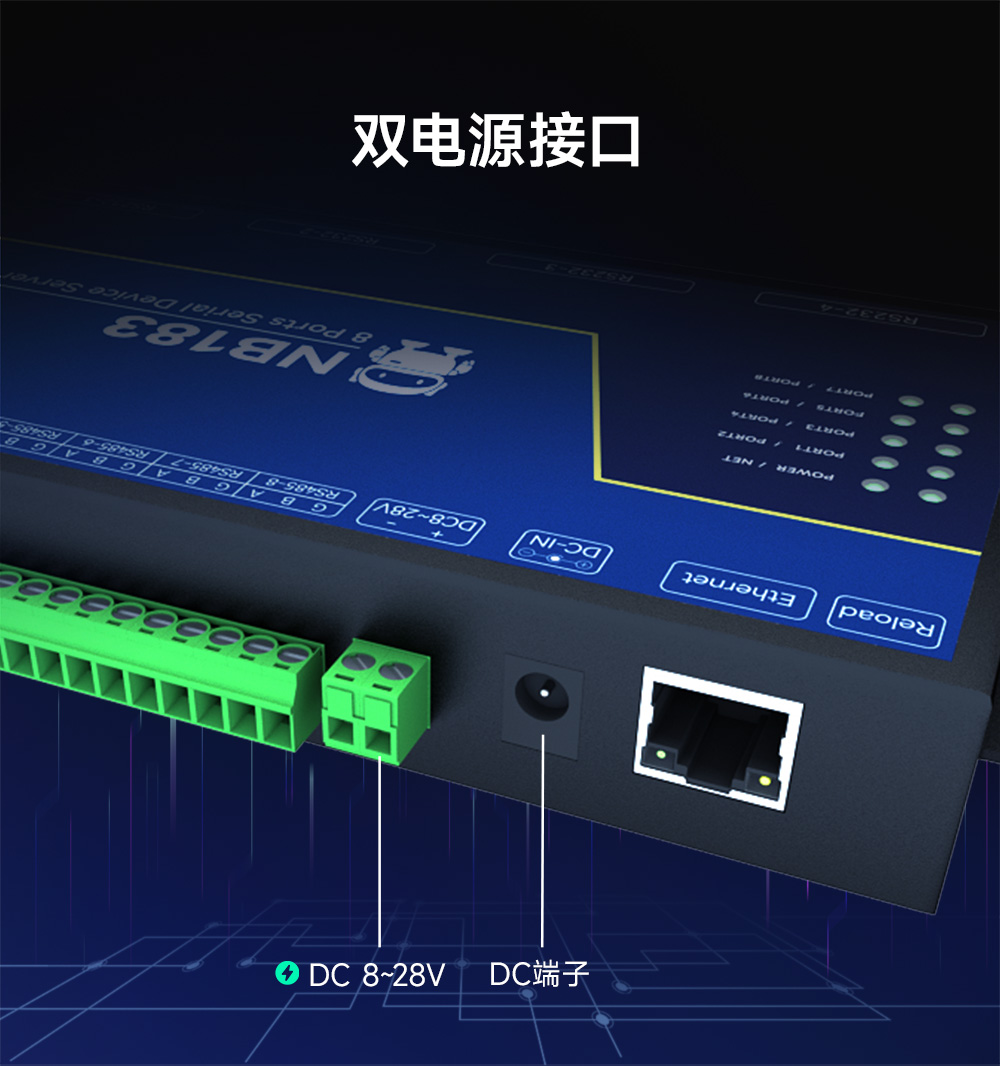

| 電源 | 壓線端子 | 直流 8～28 V ，不可同時輸入電源； |
壓線端子：采用 5.08mm*2 鳳凰端子； | ||
| DC 母頭 | DC 母頭：直插式圓孔，外徑 5.5mm ，內徑 2.0mm； | |
| 網口 | RJ45 | 10/100M |

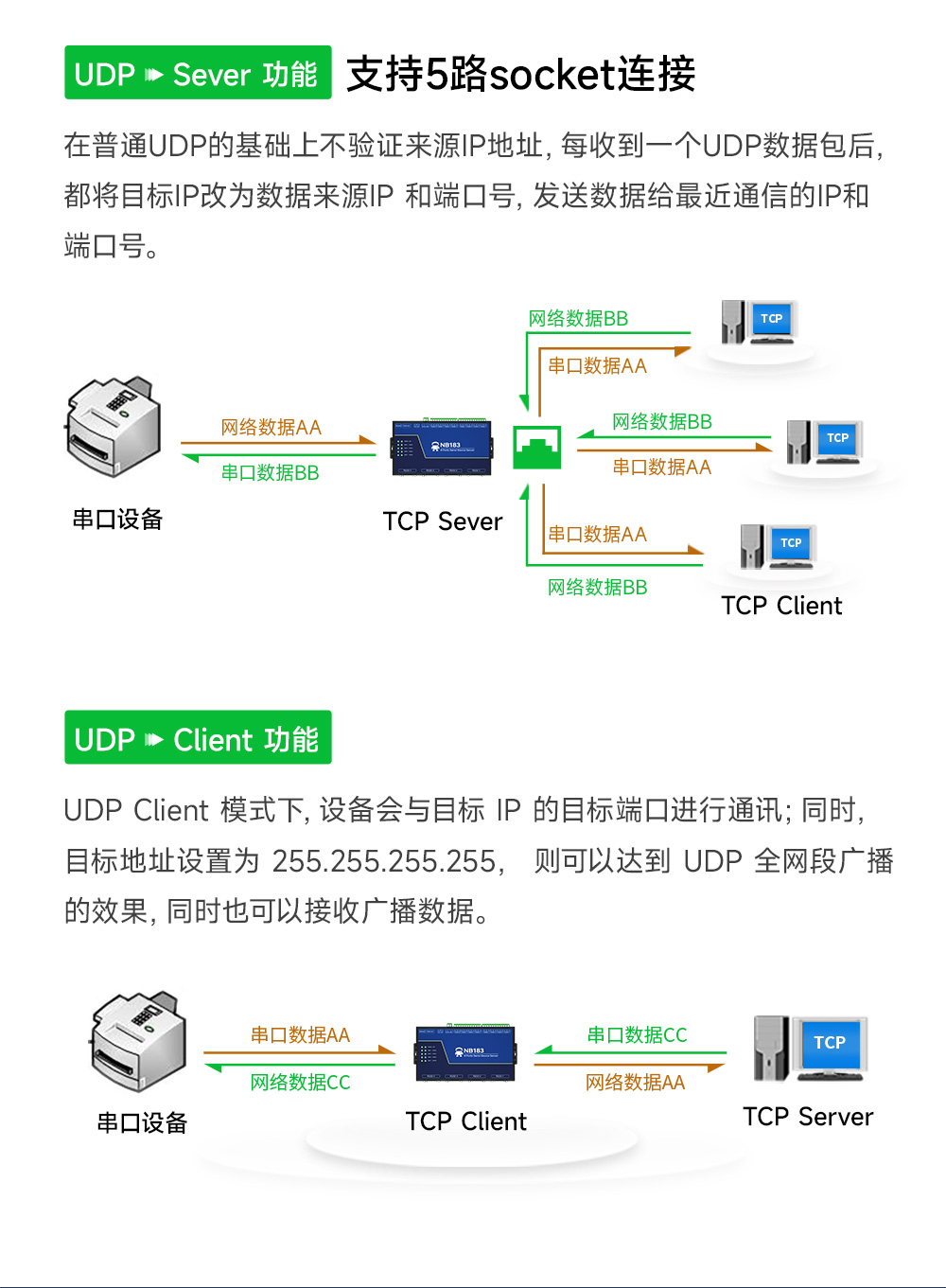

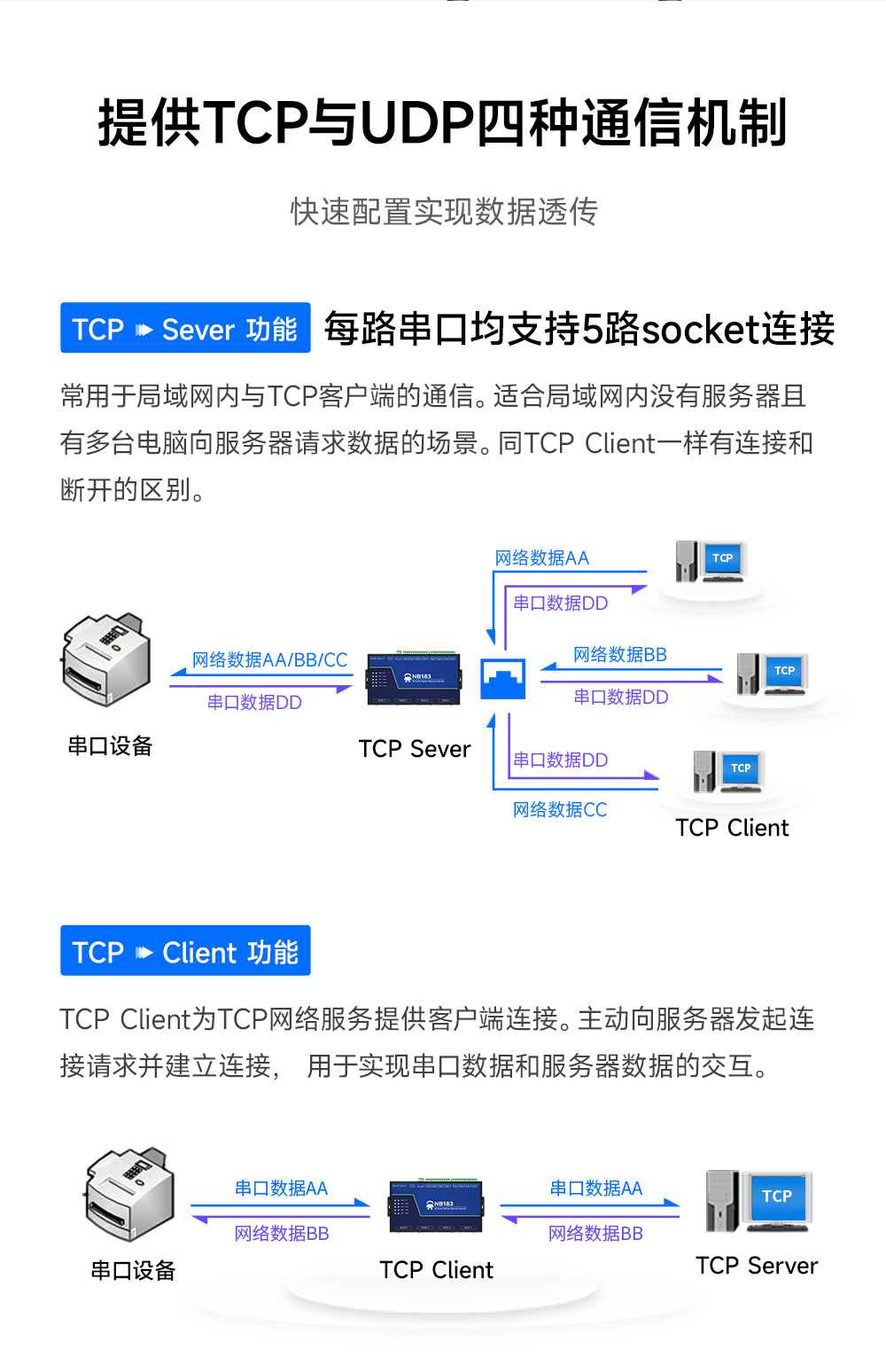

| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client（默認 TCP Server） | |
| Socket 連接 | TCP 服務器單路串口最多支持 5 路客戶端連接 | |

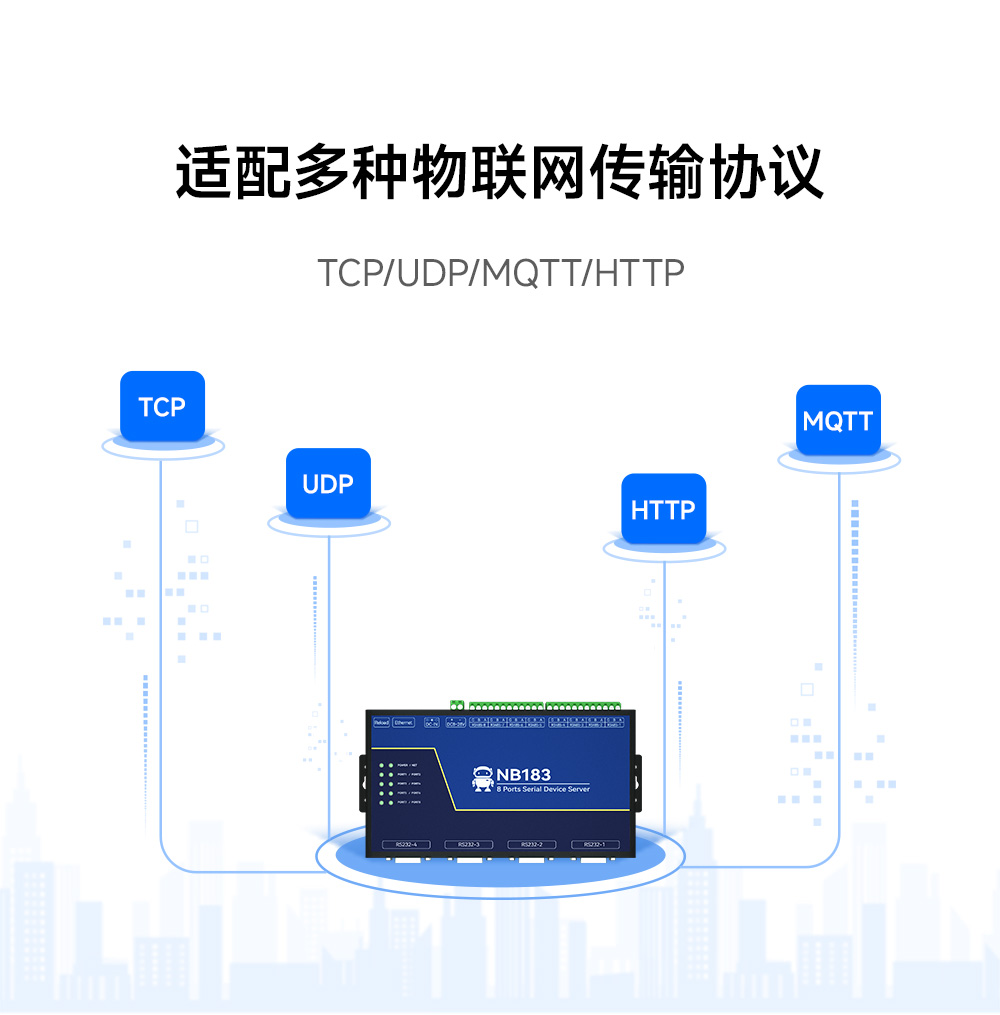

| 網絡協議 | IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT | |
| IP 獲取方式 | DHCP 、靜態 IP（默認靜態 IP） | |
| 域名解析 | 支持 | |

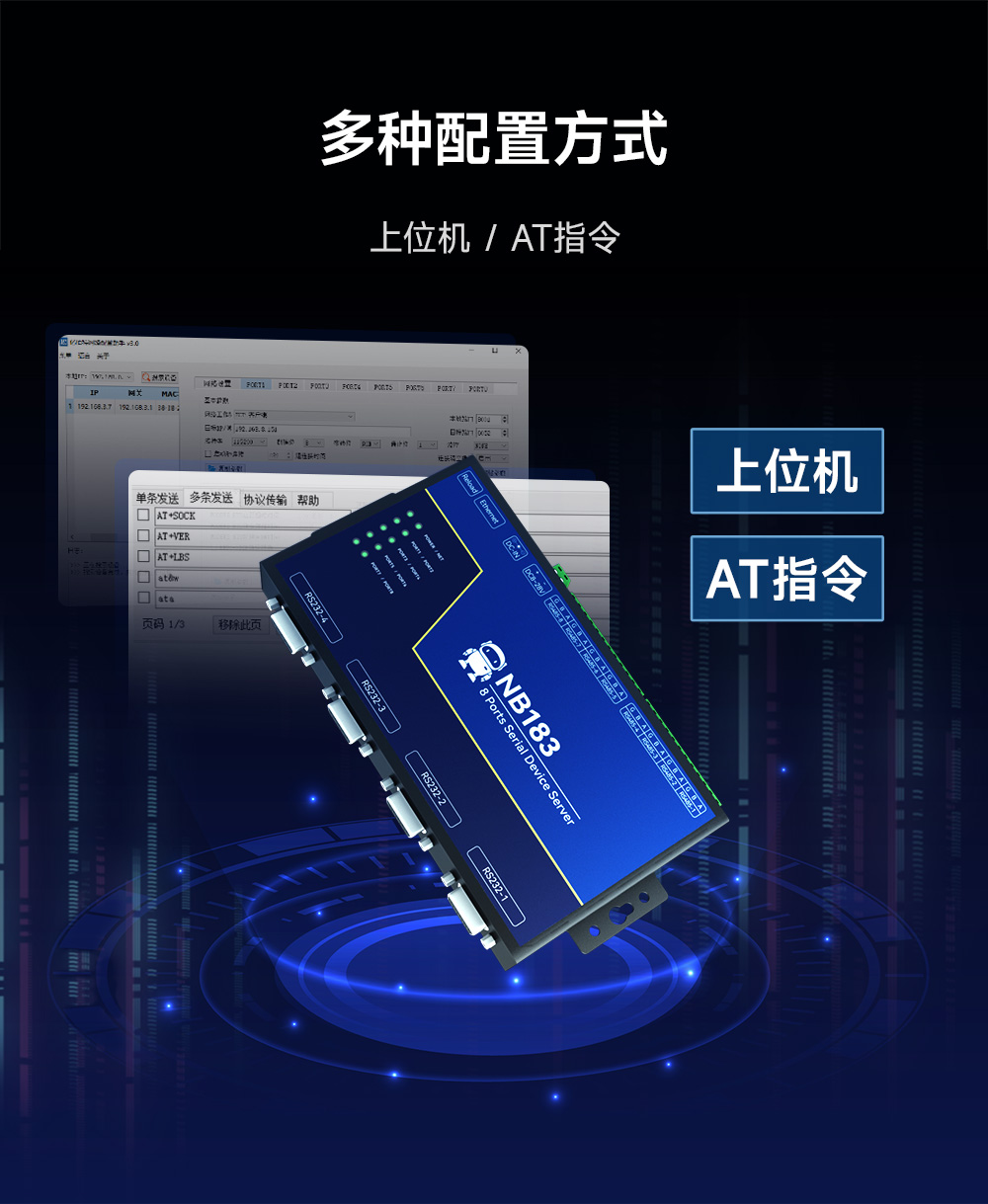

| 配置方式 | 配置工具、AT 指令 | |
| IP 地址 | 可自定義（默認，192.168.3.7） | |
| 本地端口 | 可自定義（默認，通道 1～通道 8 ：8001-8008） | |
| 子網掩碼 | 可自定義（默認，255.255.255.0） | |
| 網關 | 可自定義（默認，192.168.3. 1） | |
| 串口緩存 | 8×3k Byte | |
| 串口打包機制 | 1024 Byte | |
| 串口波特率 | 2400 ～ 115200 bps（默認 115200） | |
| 數據位 | 8 | |
| 停止位 | 1（默認）、2 | |
| 校驗位 | None（默認）、Odd 、Even | |
| 安裝方式 | 定位孔安裝 | |

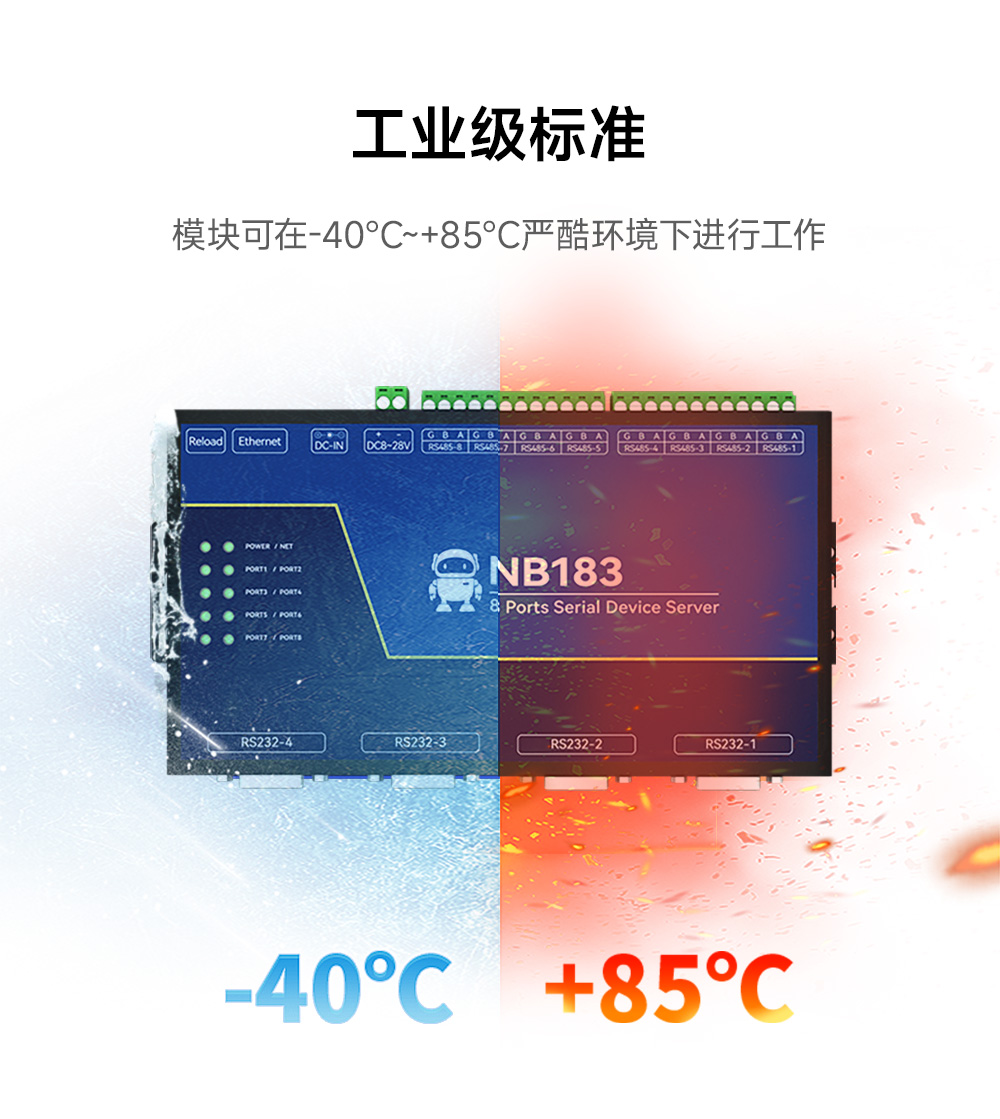

| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃ 、5% ～ 95%RH（無凝露） | |

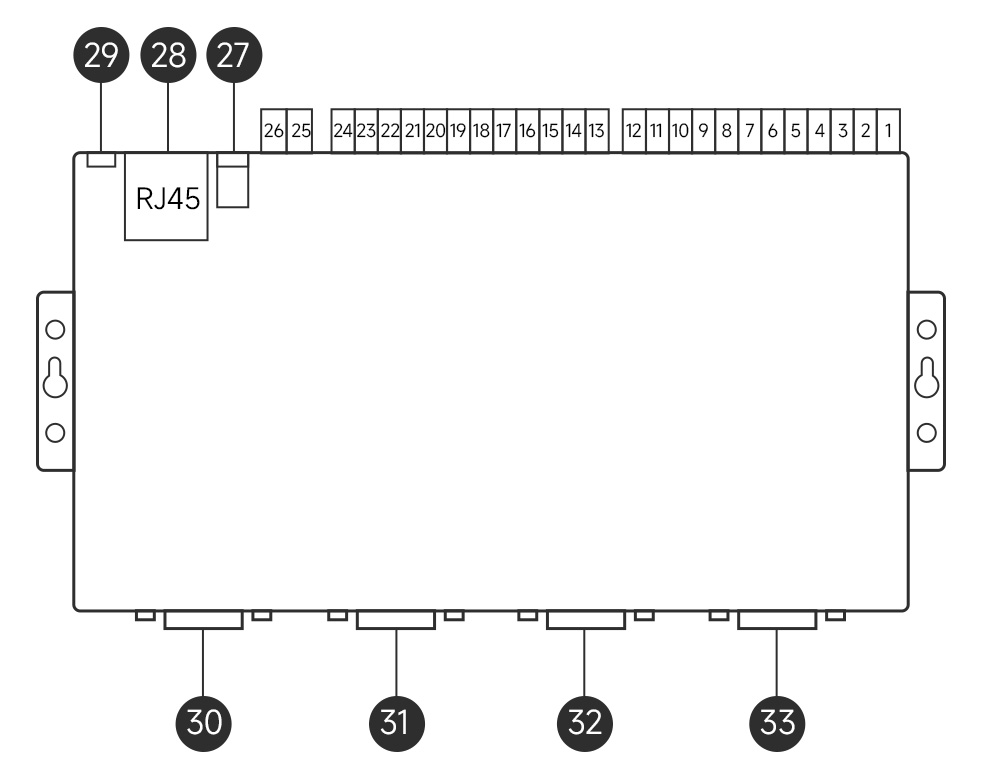

| 序號 | 名稱 | 功能 | 說明 |
| 1 | RS485-1-A | 通道 1-RS485 接口 A | 3.81mm 鳳凰端子 |
| 2 | RS485-1-B | 通道 1-RS485 接口 B | 3.81mm 鳳凰端子 |
| 3 | RS485-1-G | 通道 1-RS485 接口 G | 3.81mm 鳳凰端子 |
| 4 | RS485-2-A | 通道 2-RS485 接口 A | 3.81mm 鳳凰端子 |
| 5 | RS485-2-B | 通道 2-RS485 接口 B | 3.81mm 鳳凰端子 |
| 6 | RS485-2-G | 通道 2-RS485 接口 G | 3.81mm 鳳凰端子 |
| 7 | RS485-3-A | 通道 3-RS485 接口 A | 3.81mm 鳳凰端子 |
| 8 | RS485-3-B | 通道 3-RS485 接口 B | 3.81mm 鳳凰端子 |
| 9 | RS485-3-G | 通道 3-RS485 接口 G | 3.81mm 鳳凰端子 |
| 10 | RS485-4-A | 通道 4-RS485 接口 A | 3.81mm 鳳凰端子 |
| 11 | RS485-4-B | 通道 4-RS485 接口 B | 3.81mm 鳳凰端子 |
| 12 | RS485-4-G | 通道 4-RS485 接口 G | 3.81mm 鳳凰端子 |
| 13 | RS485-5-A | 通道 5-RS485 接口 A | 3.81mm 鳳凰端子 |
| 14 | RS485-5-B | 通道 5-RS485 接口 B | 3.81mm 鳳凰端子 |
| 15 | RS485-5-G | 通道 5-RS485 接口 G | 3.81mm 鳳凰端子 |
| 16 | RS485-6-A | 通道 6-RS485 接口 A | 3.81mm 鳳凰端子 |
| 17 | RS485-6-B | 通道 6-RS485 接口 B | 3.81mm 鳳凰端子 |
| 18 | RS485-6-G | 通道 6-RS485 接口 G | 3.81mm 鳳凰端子 |
| 19 | RS485-7-A | 通道 7-RS485 接口 A | 3.81mm 鳳凰端子 |
| 20 | RS485-7-B | 通道 7-RS485 接口 B | 3.81mm 鳳凰端子 |
| 21 | RS485-7-G | 通道 7-RS485 接口 G | 3.81mm 鳳凰端子 |
| 22 | RS485-8-A | 通道 8-RS485 接口 A | 3.81mm 鳳凰端子 |
| 23 | RS485-8-B | 通道 8-RS485 接口 B | 3.81mm 鳳凰端子 |
| 24 | RS485-8-G | 通道 8-RS485 接口 G | 3.81mm 鳳凰端子 |
| 25 | - | DC 8-28 V 的負極 | 直流 8-28 V ，2*5.08mm 鳳凰端子輸入； 不可與插座同時供電； |
| 26 | + | DC 8-28 V 的正極 | 直流 8-28 V ，2*5.08mm 鳳凰端子輸入； 不可與插座同時供電； |
| 27 | DC-IN | 直流電源輸入 | 直流 8-28 V；直插式圓孔，外徑 5.5mm ，內徑 2.0mm； 不可與端子同時供電； |
| 28 | Ethernet | 以太網接口 | 標準 RJ45 以太網接口，10/100M 自適應 |
| 29 | Reload | 恢復出廠按鍵 | 長按 5s 后 NET 常亮 5s ，設備恢復出廠 |
| 30 | RS232-4 | 通道 4-RS232 接口 | 標準 DB9 母頭，2-TXD 、3-RXD 、5-GND |
| 31 | RS232-3 | 通道 3-RS232 接口 | 標準 DB9 母頭，2-TXD 、3-RXD 、5-GND |
| 32 | RS232-2 | 通道 2-RS232 接口 | 標準 DB9 母頭，2-TXD 、3-RXD 、5-GND |
| 33 | RS232-1 | 通道 1-RS232 接口 | 標準 DB9 母頭，2-TXD 、3-RXD 、5-GND |
