NB114串口服務器是可以實現RS485串口數據與以太網數據互相轉換的工業級單路以太網串口服務器；該單路串口服務器具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC模塊的聯網功能；更多NA114串口服務器功能簡介：NB114單路RS485串口轉以太網串口服務器產品簡介。

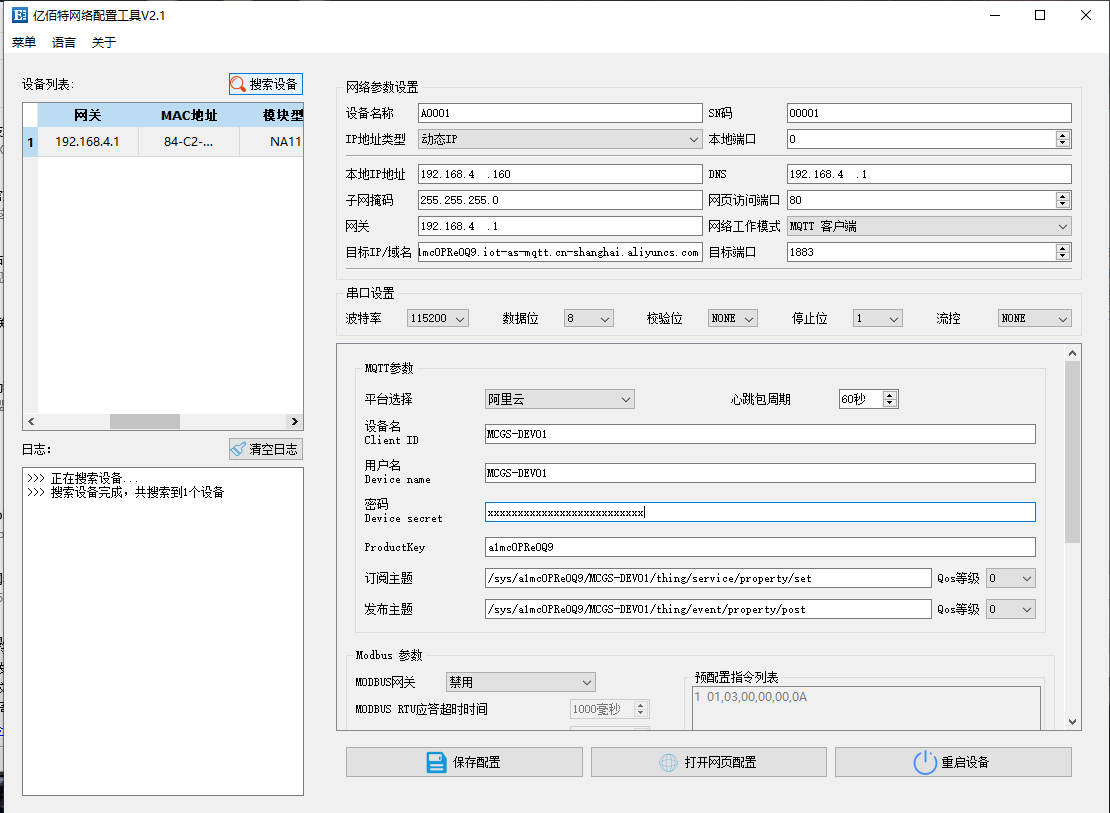

串口服務器連接MQTT服務器方法參考“串口服務器用戶手冊”，不再重復說明。
本次例程需要使用到TPC的兩路串口以及兩種收發協議，詳細說明如下：

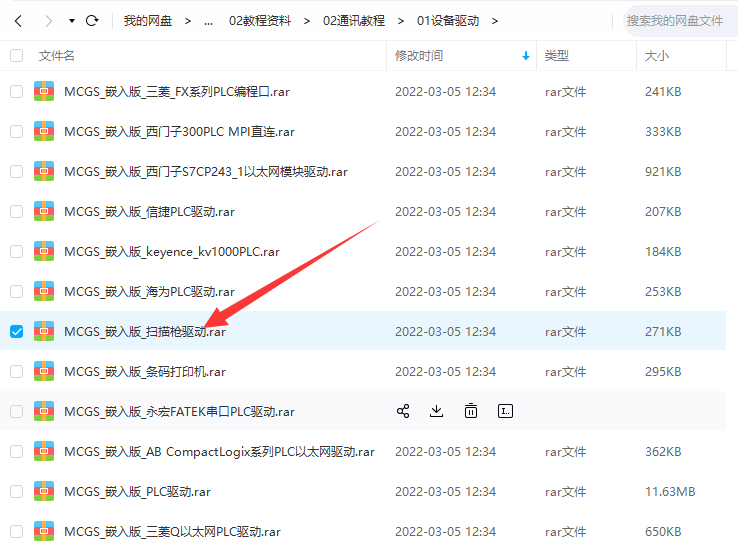

①在MCGS官網下載“MCGS_嵌入式_掃碼槍驅動”并安裝用以實現串口數據透明傳輸。

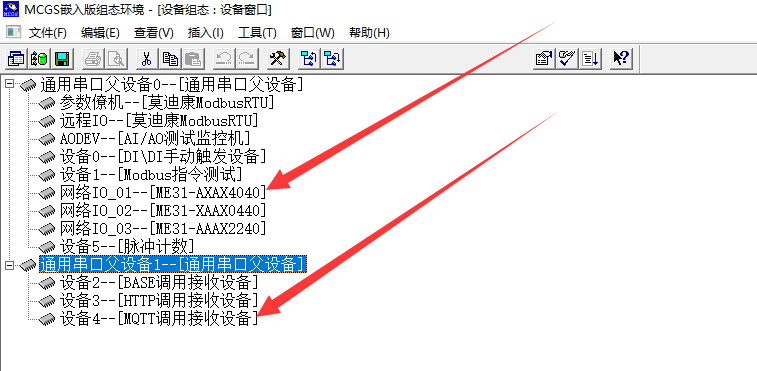

②添加兩臺父設備分別關聯COM1與COM2，COM1下添加掃碼槍驅動，COM2添加Modbus RTU驅動。

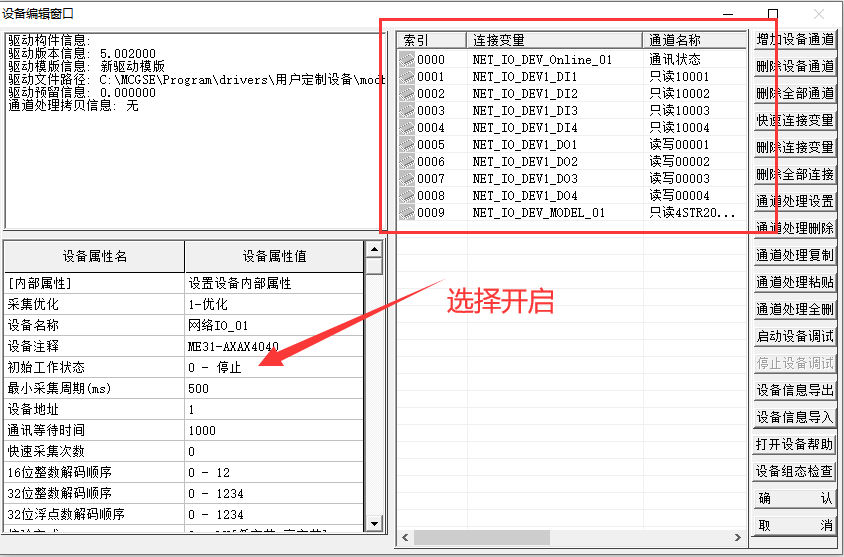

③Modbus RTU驅動定義變量添加通道，參考中配置。

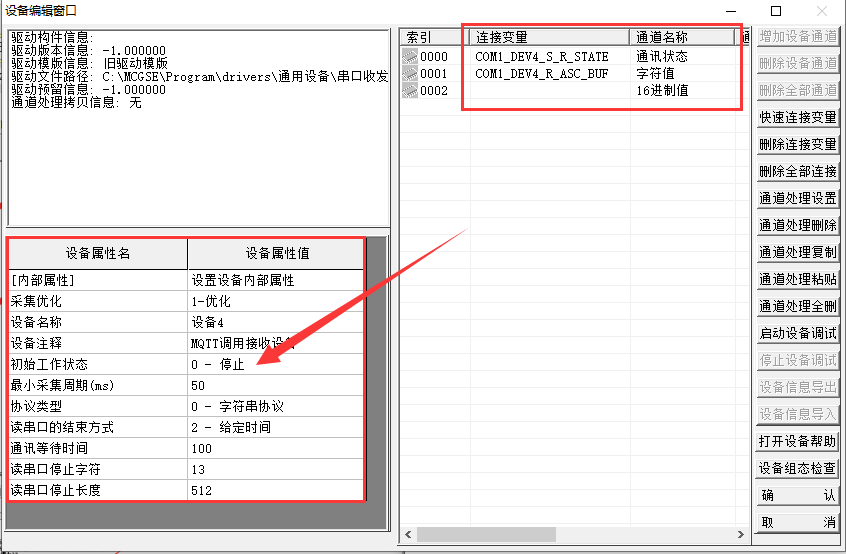

④掃碼槍驅動定義變量添加通道，參考中配置。

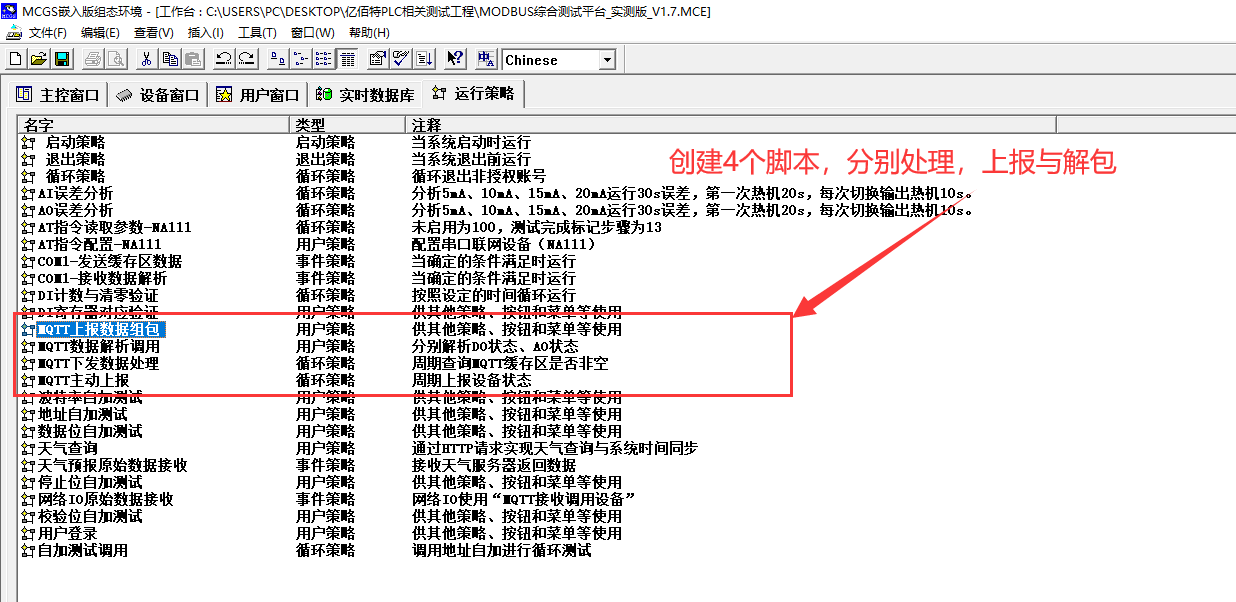

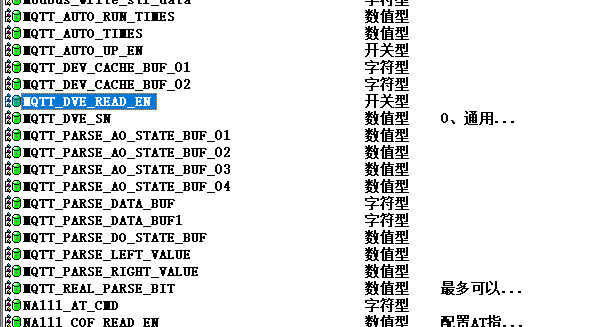

①除了設備通道中定義的變量外還需添加一些中間變量用于數據解析，如圖所示。

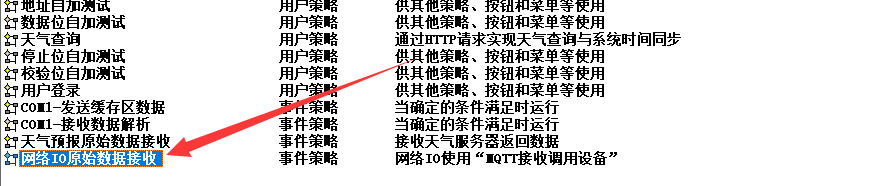

添加事件腳本，關聯“COM1_DEV4_S_R_STATE”，COM1在收到數據時有電平跳變，因此可以借助這個電平跳變采集串口數據，并使能數據處理腳本。

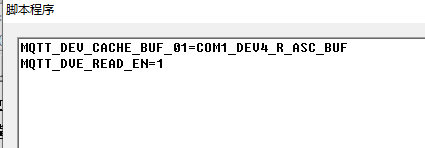

腳本如下：

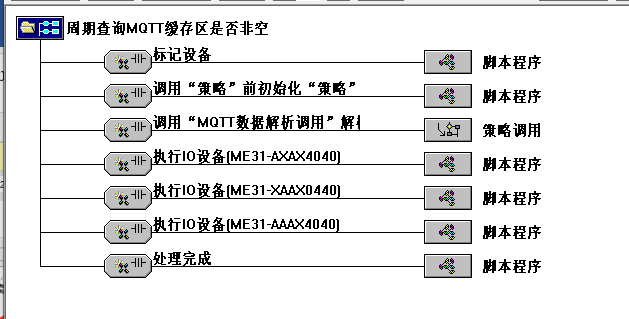

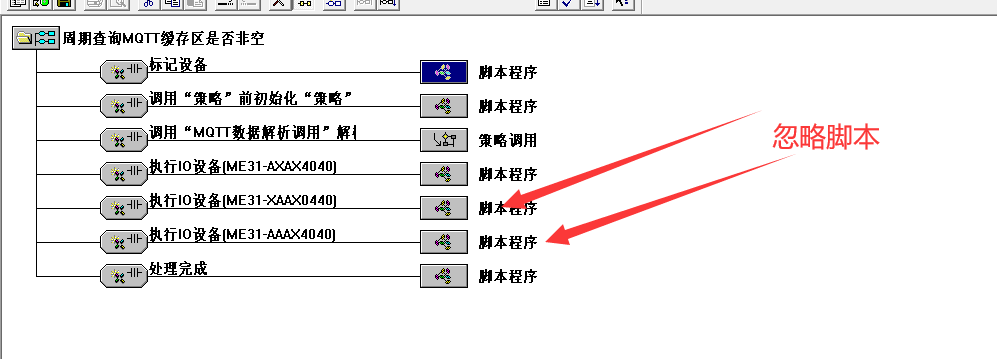

接收處理，周期查詢檢測是否被使能。

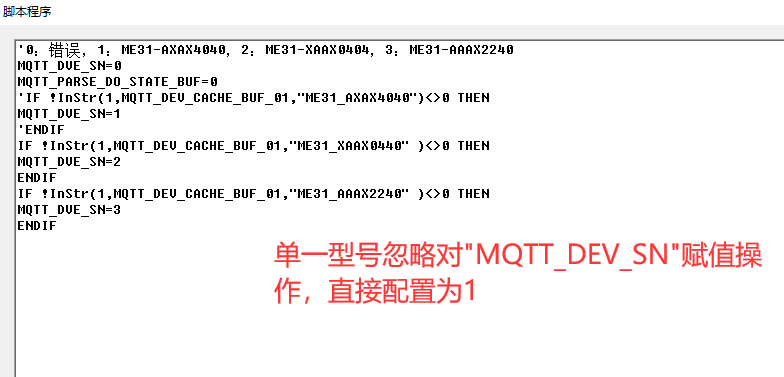

標記設備，我這有多臺設備需要接入服務器因此需要的各型號進行標記，若是單臺設備直接對標記變量賦與固定值，具體腳本如下。

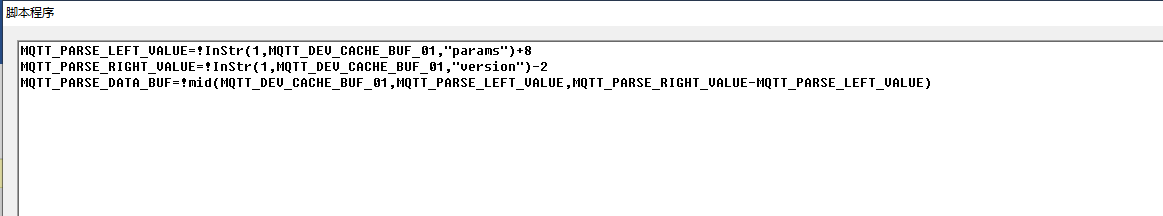

對原始數據進行第一次處理，僅保留JSON中“屬性”字段，腳本如下

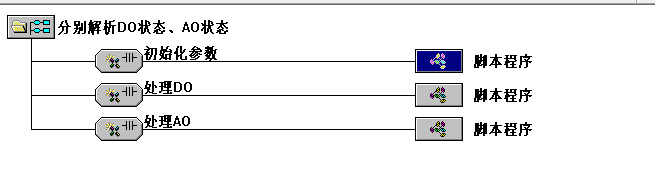

調用具體策略將平臺數據解析到中間變量中緩存。
先將設備的DO狀態保存到中間變量，再調用處理DO腳本，本例并未使用到AO請忽略。

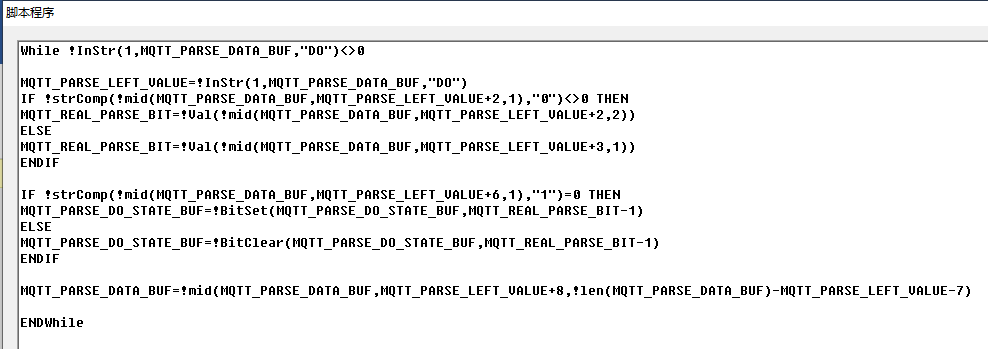

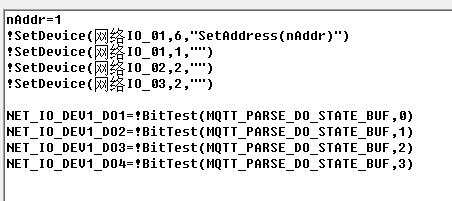

遠程IO模塊DO處理腳本如下
調用處理IO執行腳本，腳本如下。
忽略對ME31-XAAX0440與ME31-AAAX2240這兩款無線IO模塊的數據處理。

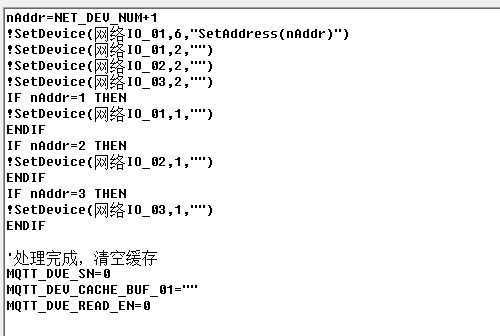

處理完成標記

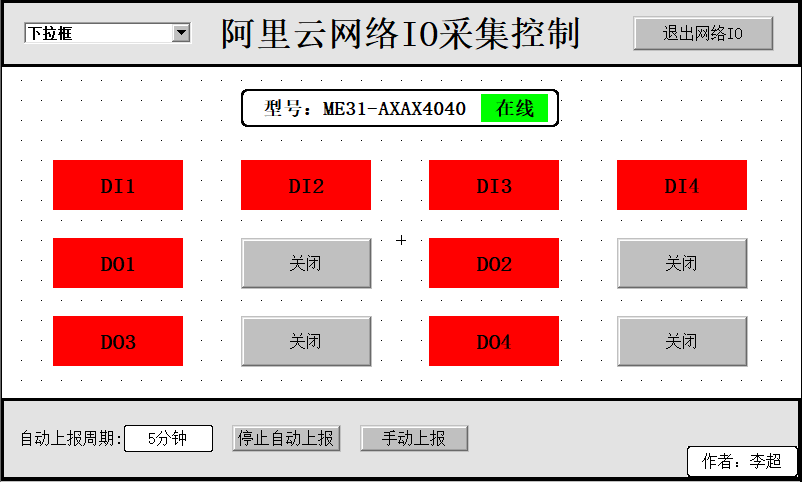

簡單制作一個界面關聯相應變量。

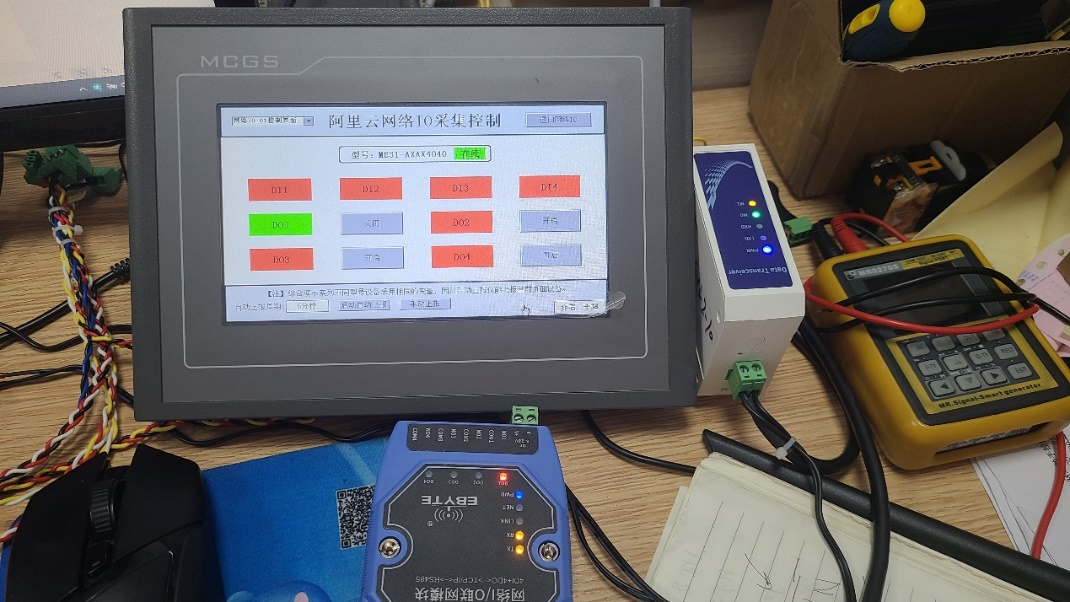

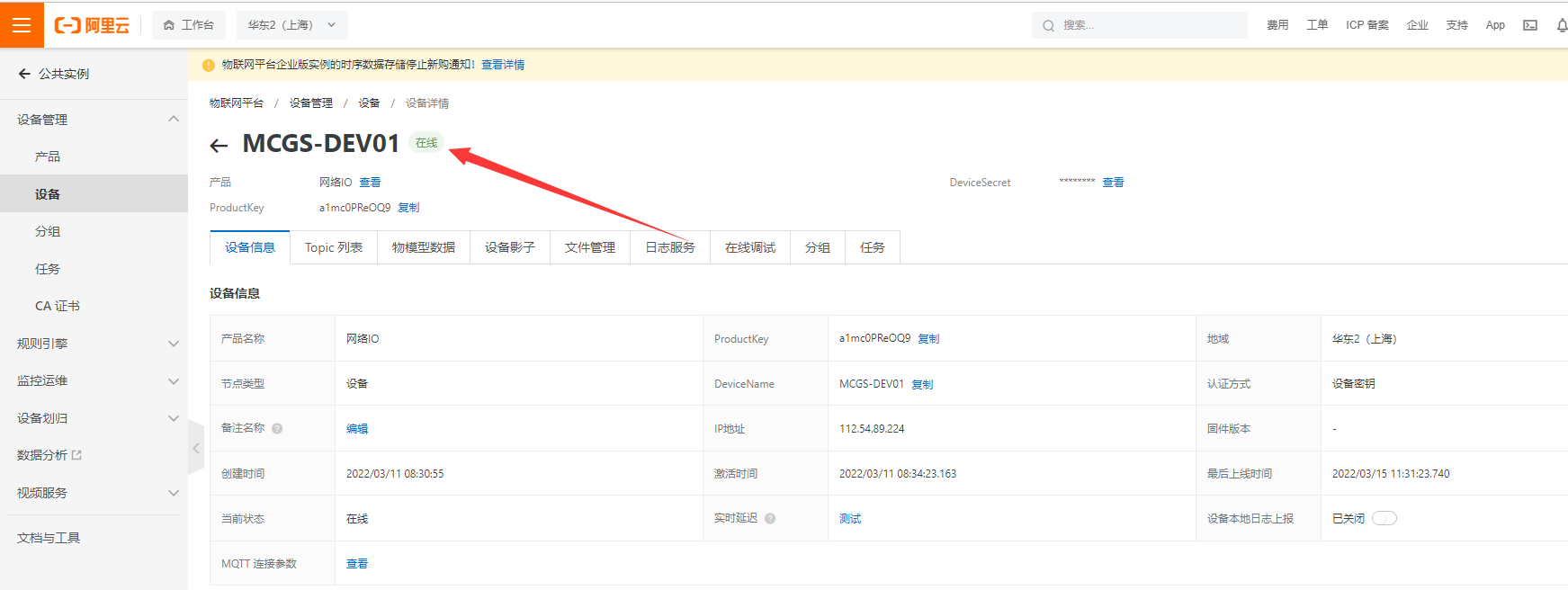

②經過上述步驟，已經可以實現物模型平臺控制，演示如下：

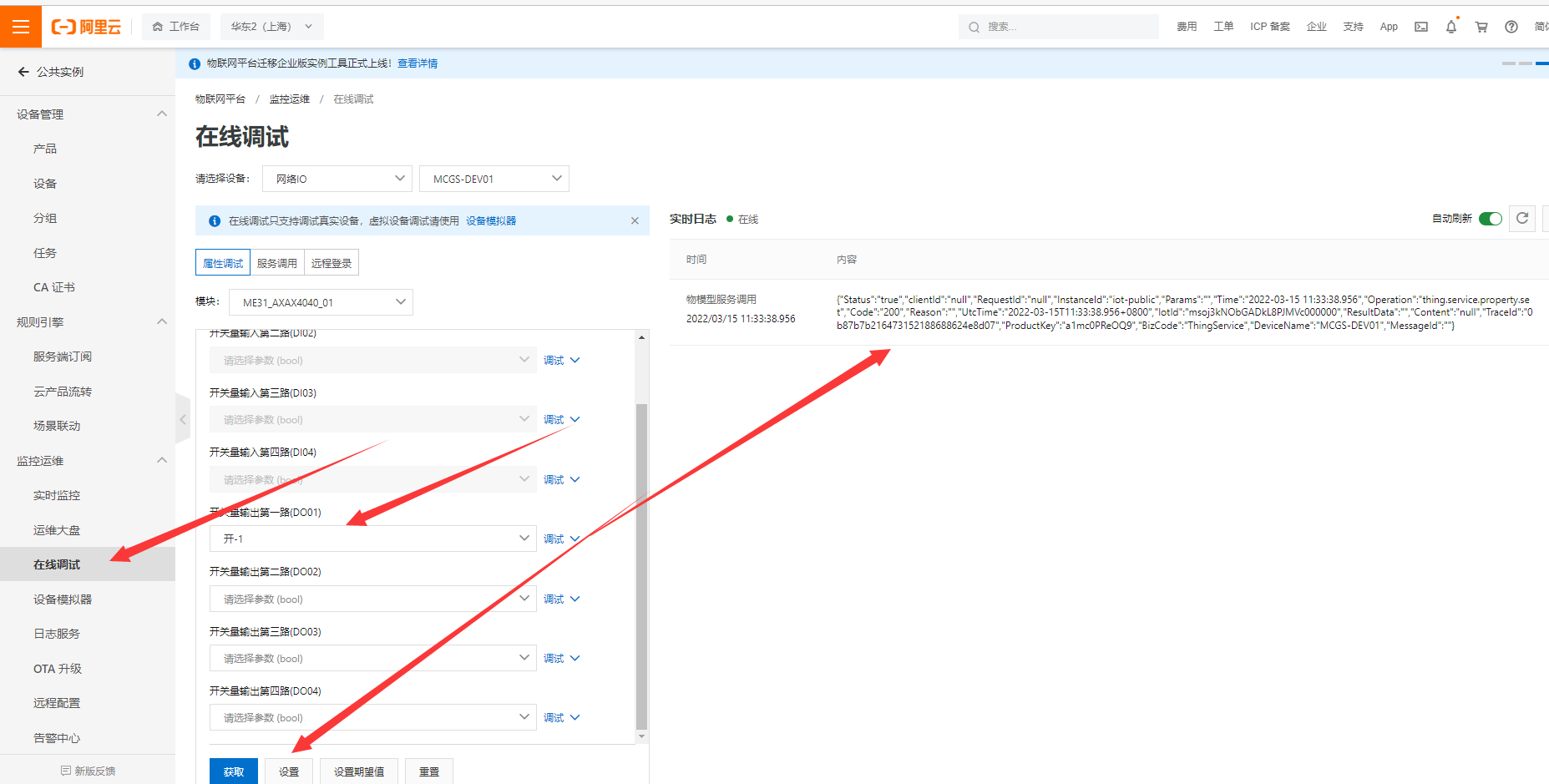

在“在線調試”控制第一路DO輸出
接下來對阿里云物模型上報數據進行處理，創建“用戶策略”。

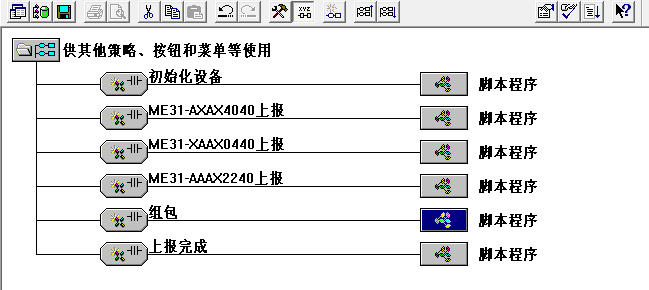

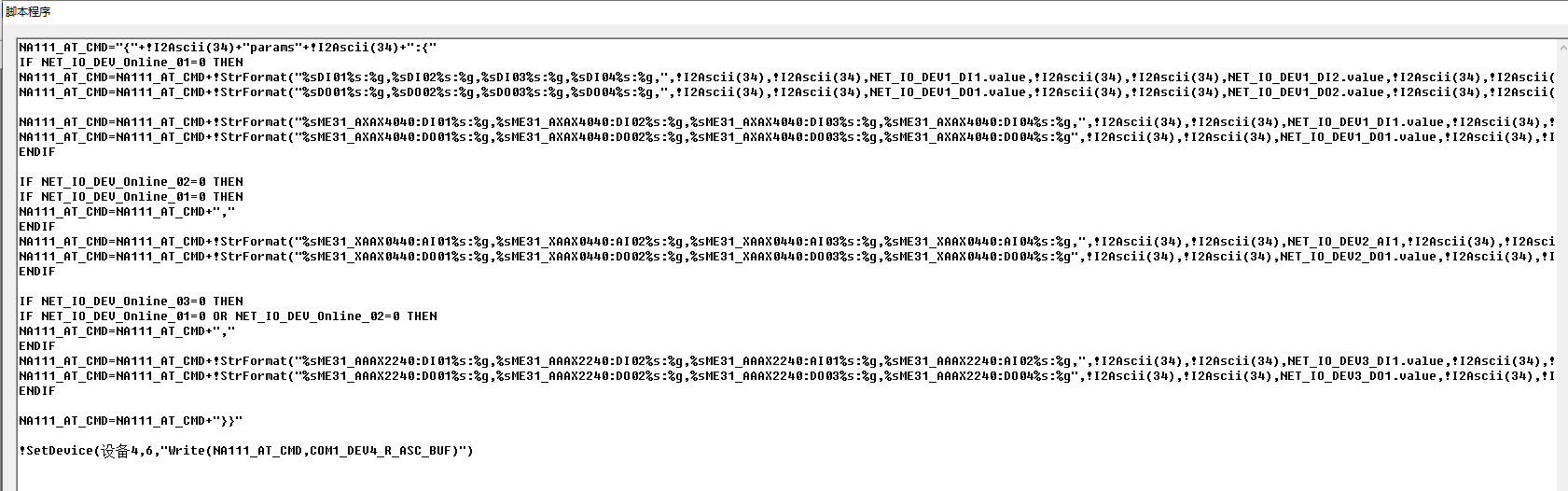

手動對數據進行組包處理，圖中所示其余腳本在單設備中不生效。
標記完成對單設備不生效，因此只用清空處理標志。

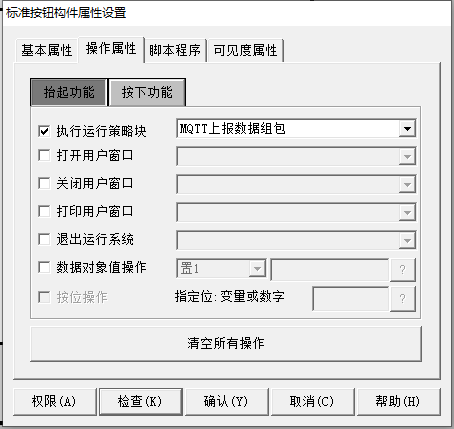

添加手動上傳功能，自動上傳只是周期調用“上傳策略”，不再說明：

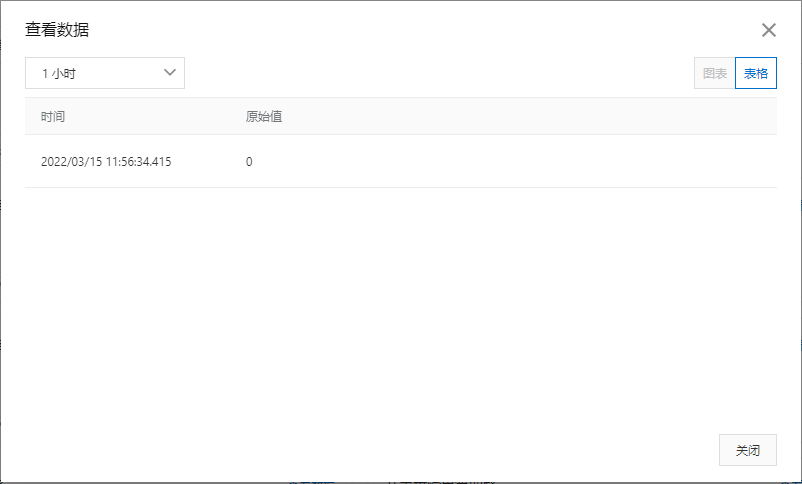

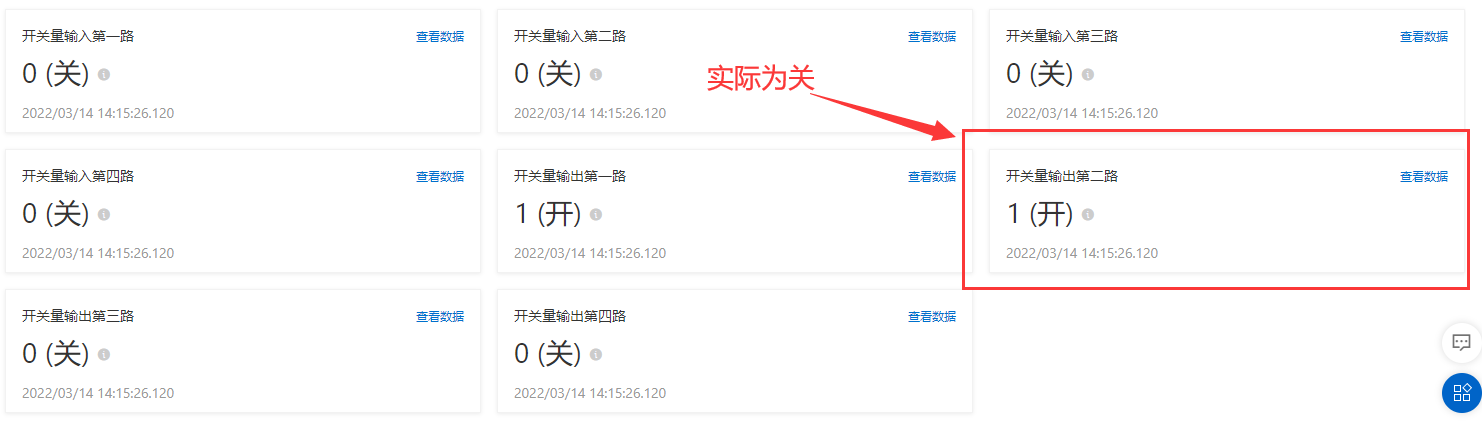

查詢當前平臺參數：
點擊“手動上傳”，刷新網頁再次查詢：
自此就ME31-AXAX404通過TPC7062連接阿里云物模型實現遠程控制采集。
