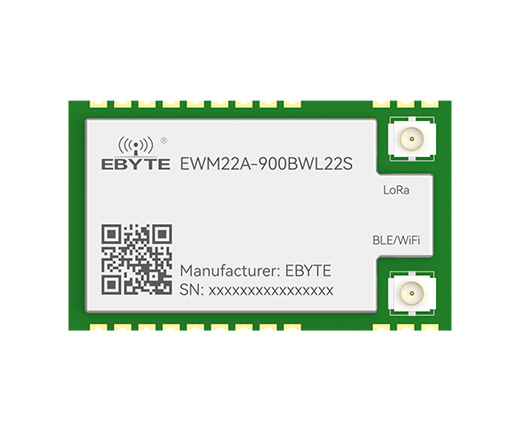

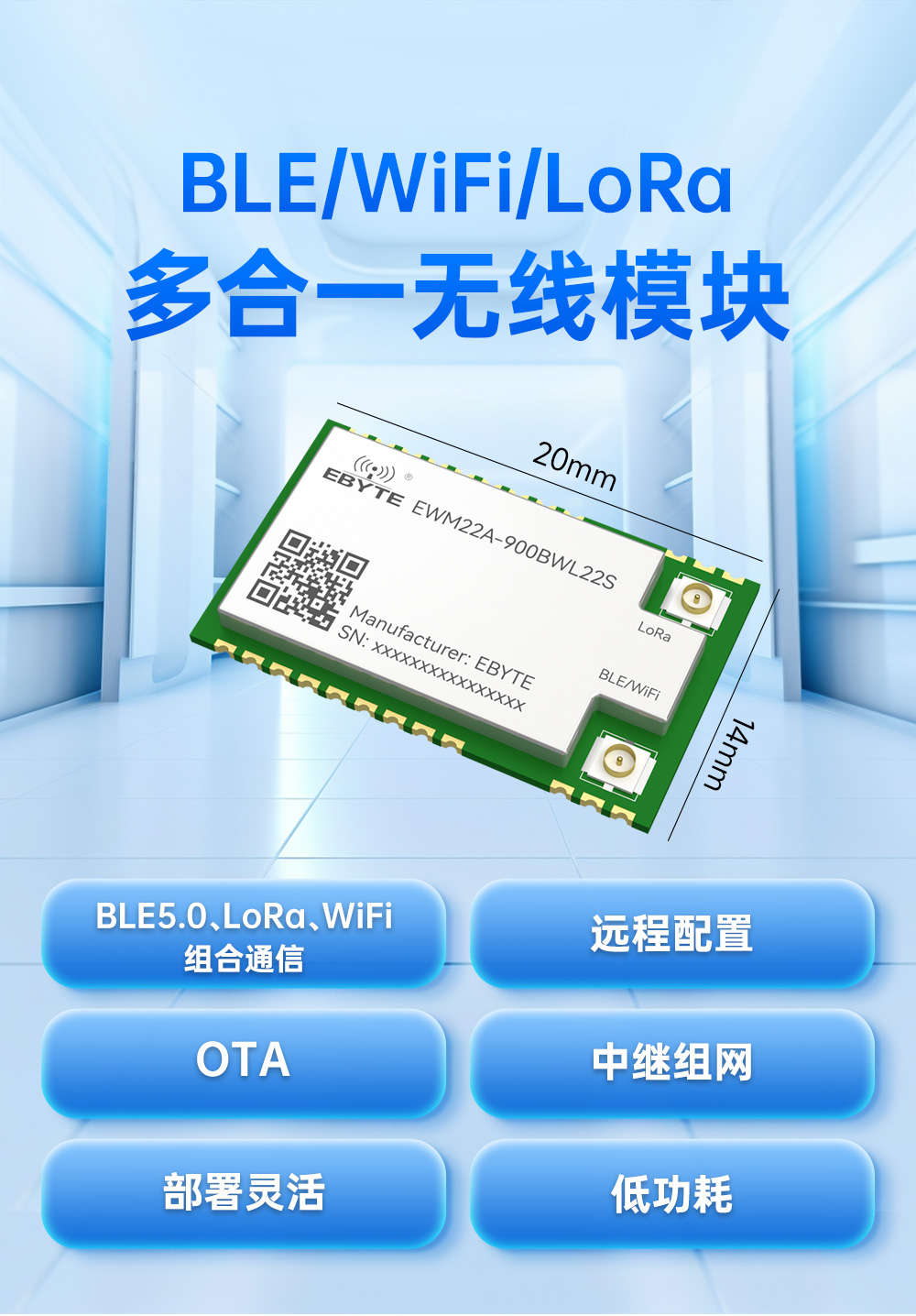

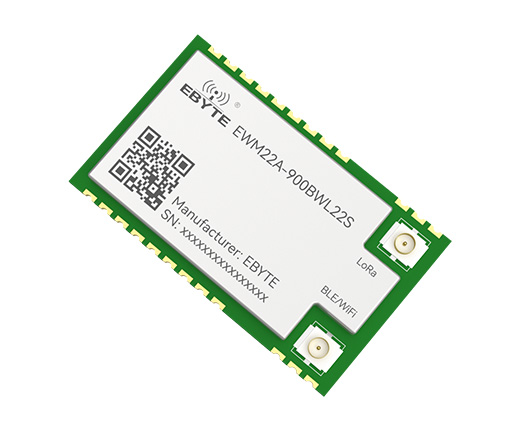

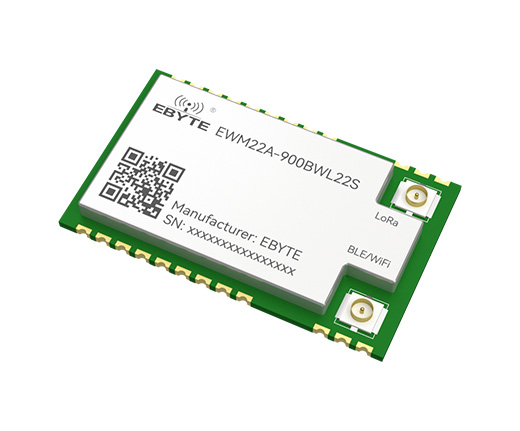

900頻段藍牙、WiFi、LoRa多合一無線模塊 (1)

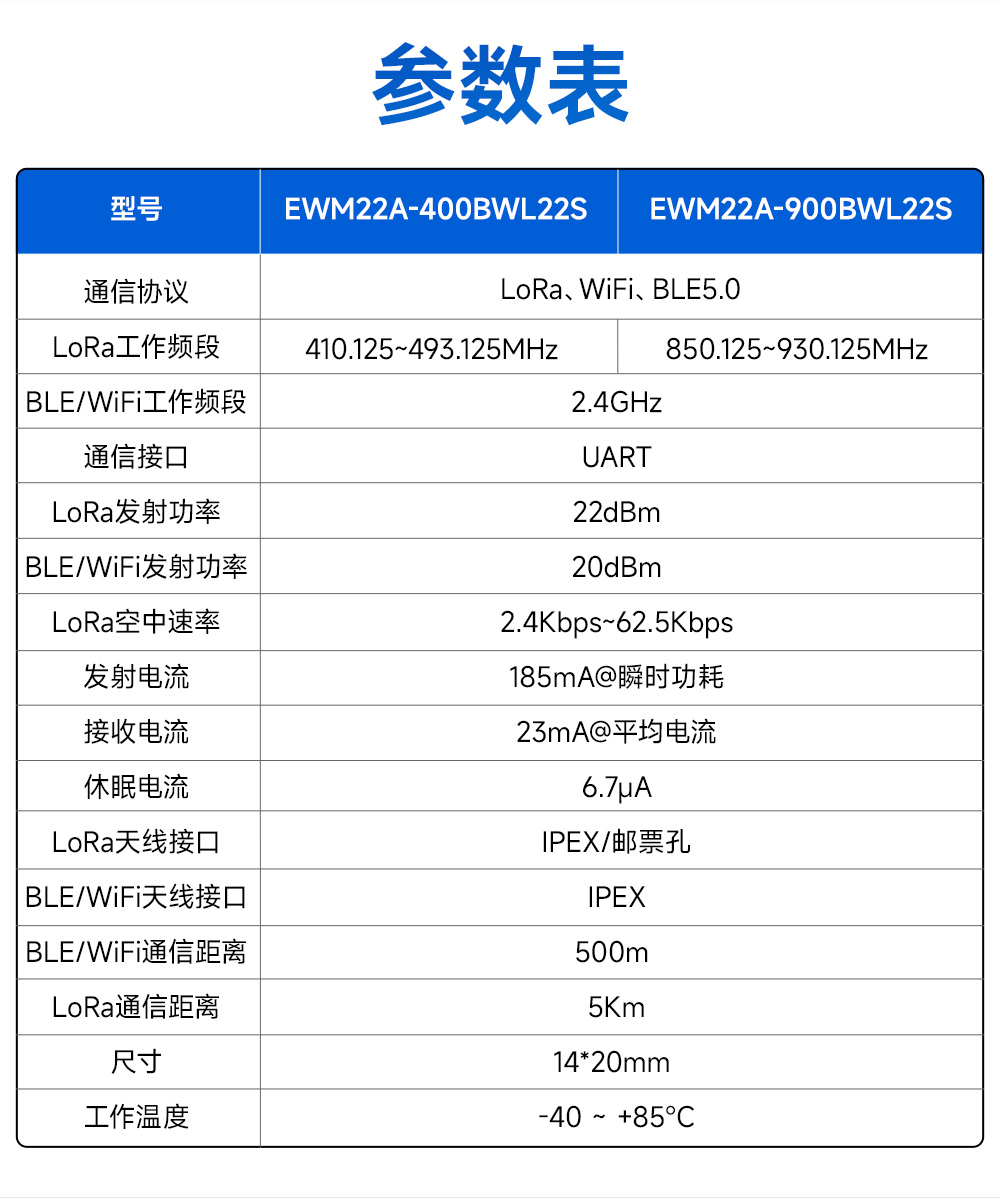

主要參數	性能		備注
主要參數	最小值	最大值	備注
電源電壓（V）	0	3.6	超過3.6V永久燒毀模塊
阻塞功率（dBm）	-	10	近距離使用燒毀概率較小
工作溫度（℃）	-40	85	工業級

主要參數		性能			備注
主要參數		最小值	典型值	最大值	備注
工作電壓（V）		3	3.3	3.6	≥3.3V可保證輸出功率
通信電平（V）			3.3		使用5V TTL有風險燒毀
工作溫度（℃）		-40	-	85	工業級設計
BLE/WIFI工作頻段（GHz）		2.4	-	2.48	支持ISM頻段
LoRa工作頻段（MHz）		850.125	868.125	930.125
LoRa空中速率（Kbps）		2.4	62.5	62.5
功耗	發射電流（mA）		200		瞬時功耗
	接收電流（mA）		11
	深度休眠電流(μA)		6.7
BLE發射功率（dBm）		-9	20	20	可配置
WIFI發射功率（dBm）		-	20	-	固定值，不可配置
LoRa發射功率（dBm）		10	22	22	可配置

主要參數	描述	備注

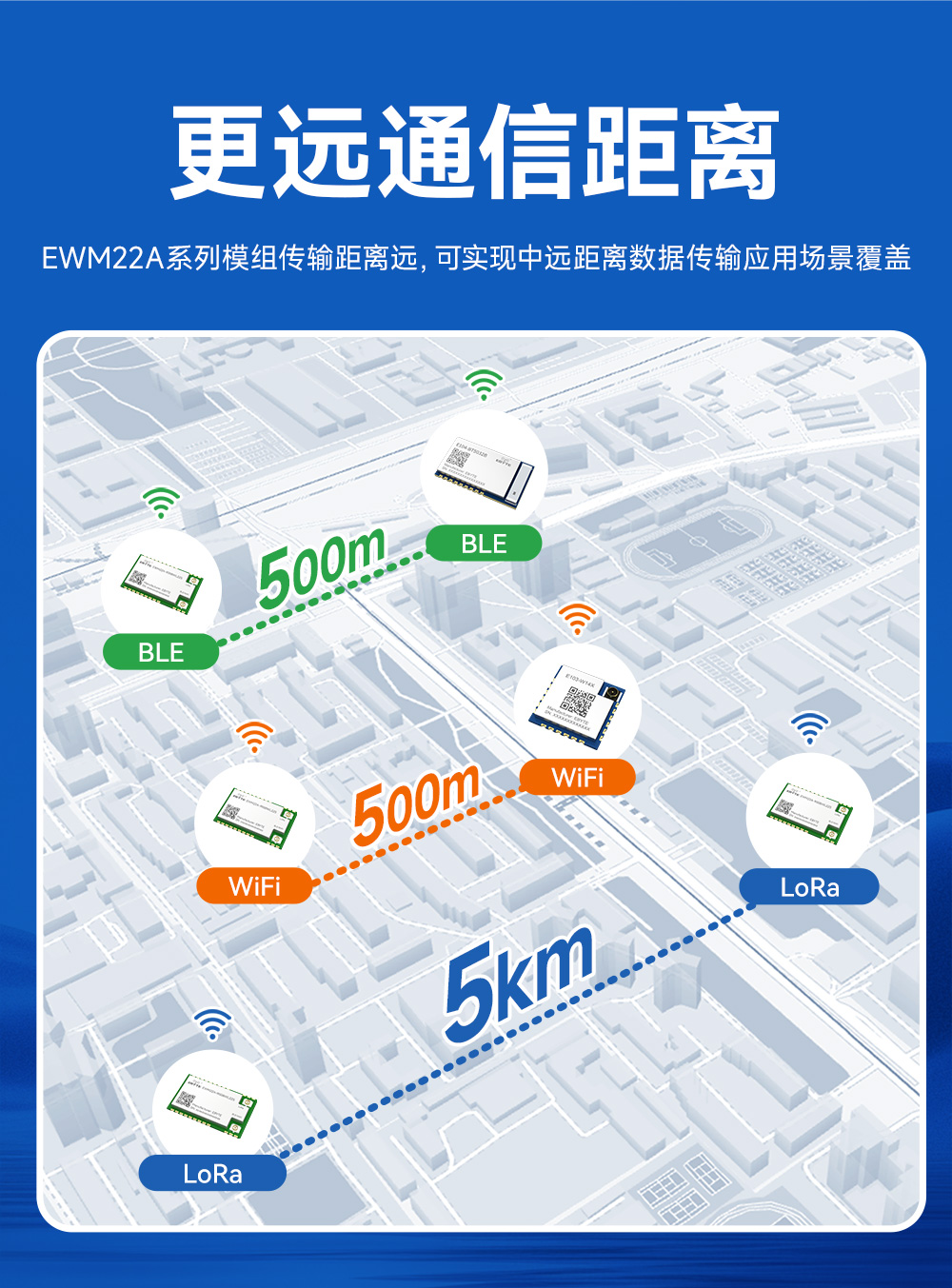

BLE通信距離	500m	晴朗空曠環境，天線增益5.0dBi，高度2米。
WIFI通信距離	500m	晴朗空曠環境，天線增益5.0dBi，高度2米。
LoRa通信距離	5Km	晴朗空曠環境，天線增益3.5dBi，高度2米，空中速率2.4kbps。
協議	BLE/WIFI/LoRa	BLE5.0、Wi-Fi(IEEE 802.11b/g/n)
通信接口	UART	TTL電平
封裝方式	貼片式
LoRa數據包長	240 Btyes	可通過指令設置分包32/64/128/240字節發送
BLE MTU	517 Btyes
UART RX BUFFER	1024 Btyes
UART TX BUFFER	1024 Btyes
LORA_TX_BUF_SIZE	2028 Btyes
BLE_TX_BUF_SIZE	1024 Btyes
TCP_TX_BUF_SIZE	2048 Btyes
接口方式	1.27mm	郵票孔

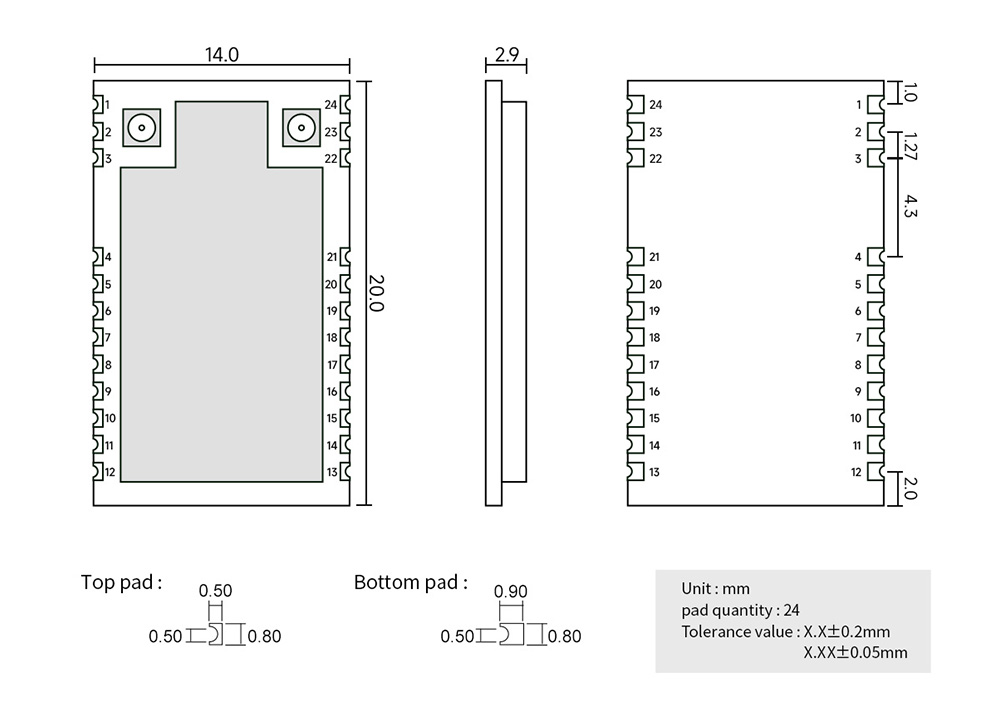

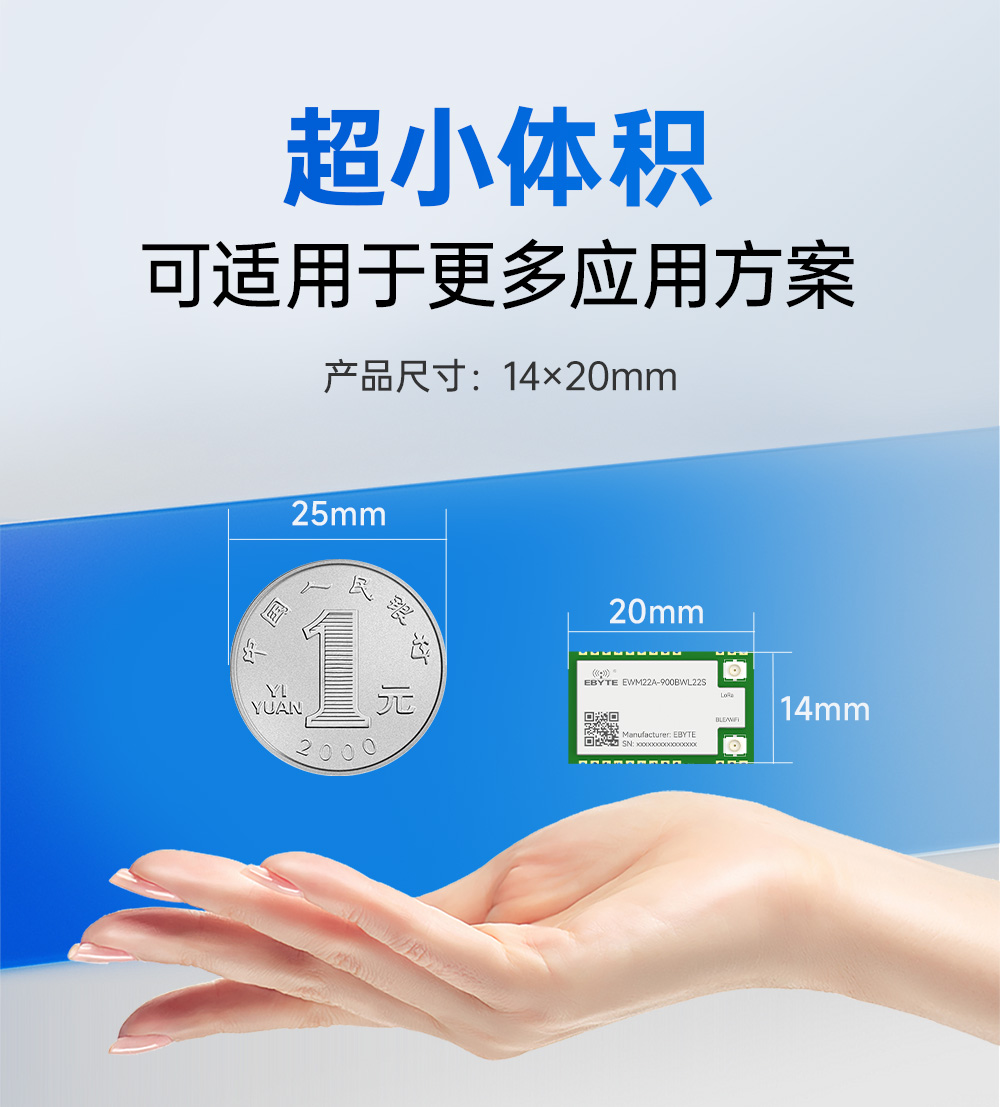

外形尺寸	14*20mm	±0.2mm

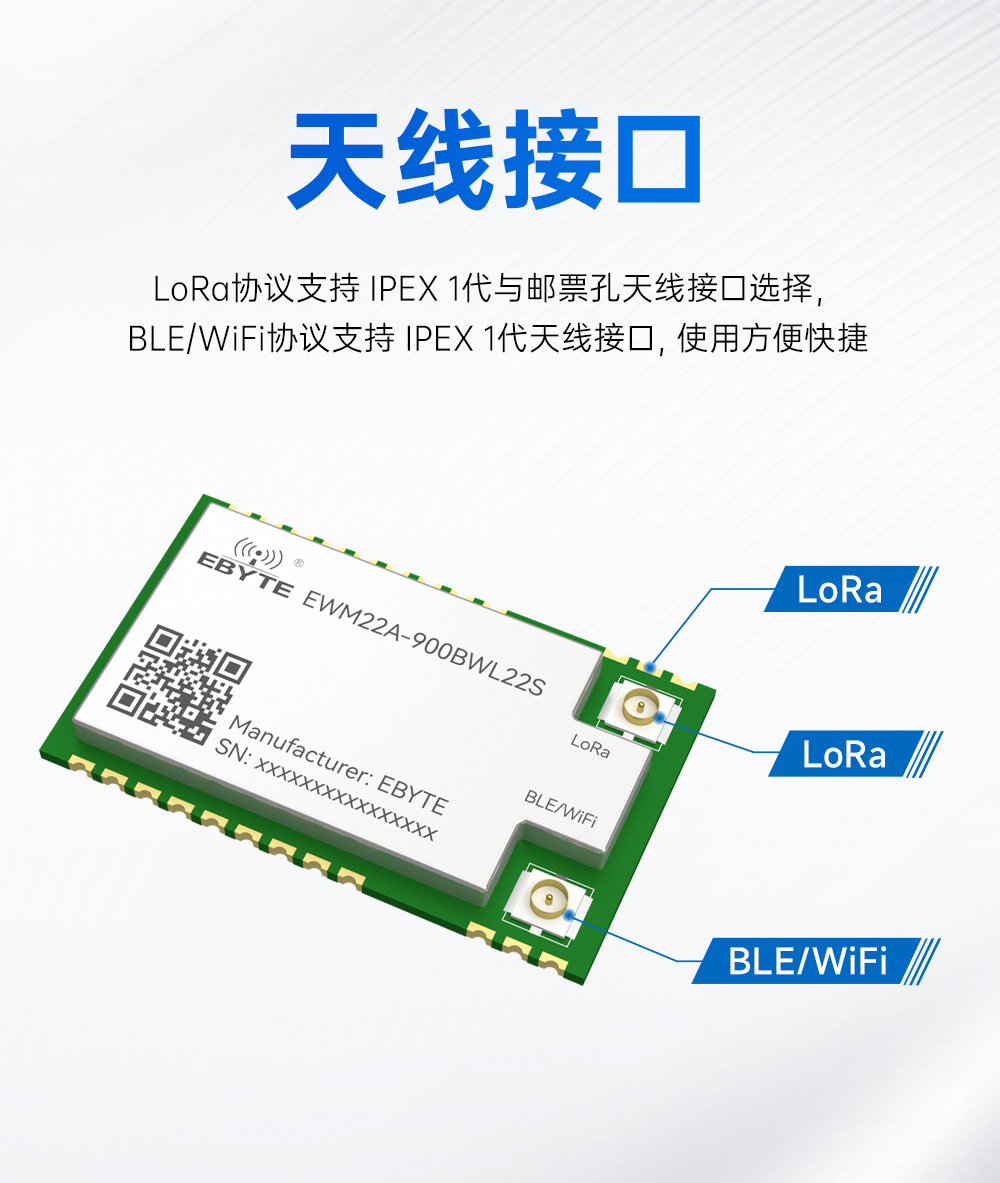

LoRa天線接口	IPEX/郵票孔	等效阻抗約50Ω
BLE/WIFI天線接口	IPEX	等效阻抗約50Ω
產品重量	1.2g	±0.1g

引腳 EWM22A-900BWL22S

引腳序號	引腳名稱	引腳方向	引腳用途
1	GND	-	電源地
2	ANT	-	LoRa天線接口,50 歐姆特性阻抗
3	GND	-	電源地
4	GND	-	電源地
5	TX_EN	-	預留引腳
6	RX_EN	-	預留引腳
7	LINK	輸出	藍牙/WIFI連接狀態指示引腳：BLE:默認高電平，BLE已連接為低電平；
7	LINK	輸出	WIFI:默認高電平,WIFI已連接、TCP未連接輸出1Hz高低電平變化，TCP已連接輸出低電平。
8	WAKE	輸入	深度休眠喚醒引腳，低電平喚醒。
9	NC	輸入/輸出	預留引腳
10	NC	輸入/輸出	預留引腳
11	NC	輸入/輸出	預留引腳
12	NC	輸入/輸出	預留引腳
13	GND	-	電源地
14	VCC	輸入	電源輸入：3.0~3.6V
15	TXD	輸出	TTL 串口輸出，連接到外部 RXD 輸入引腳；
16	RXD	輸入	TTL 串口輸入，連接到外部 TXD 輸出引腳；
17	NC	-	預留引腳
18	NC	-	預留引腳
19	AUX	輸出	用于指示LoRa工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空）
20	NC	-	預留引腳
21	RST	輸入	復位腳，低電平復位
22	GND	-	電源地
23	NC	-	預留引腳
24	GND	-	電源地
