發射功率：22dBm
通信距離：5km

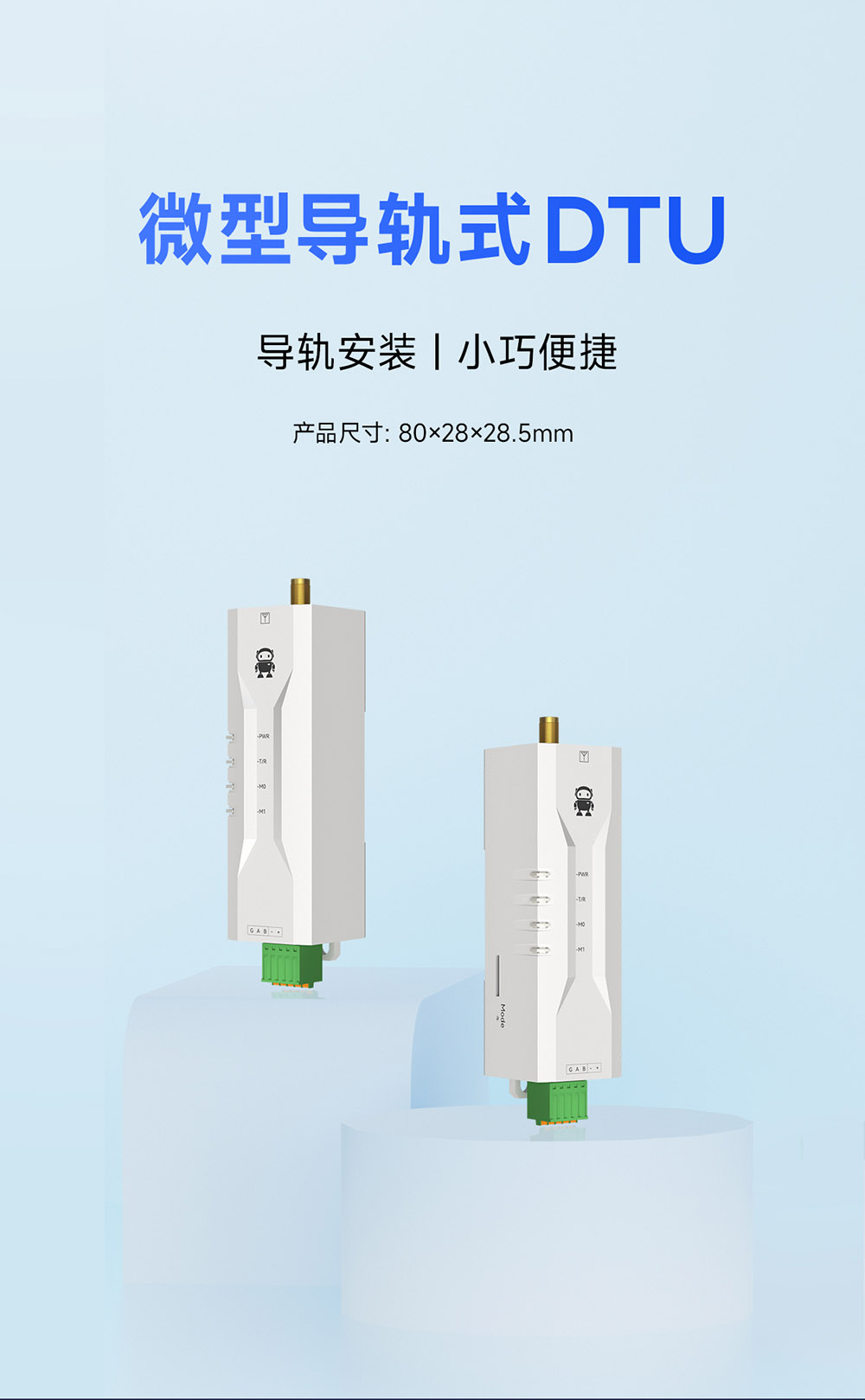

產品尺寸：80*28*28.5mm
產品重量：32±2g

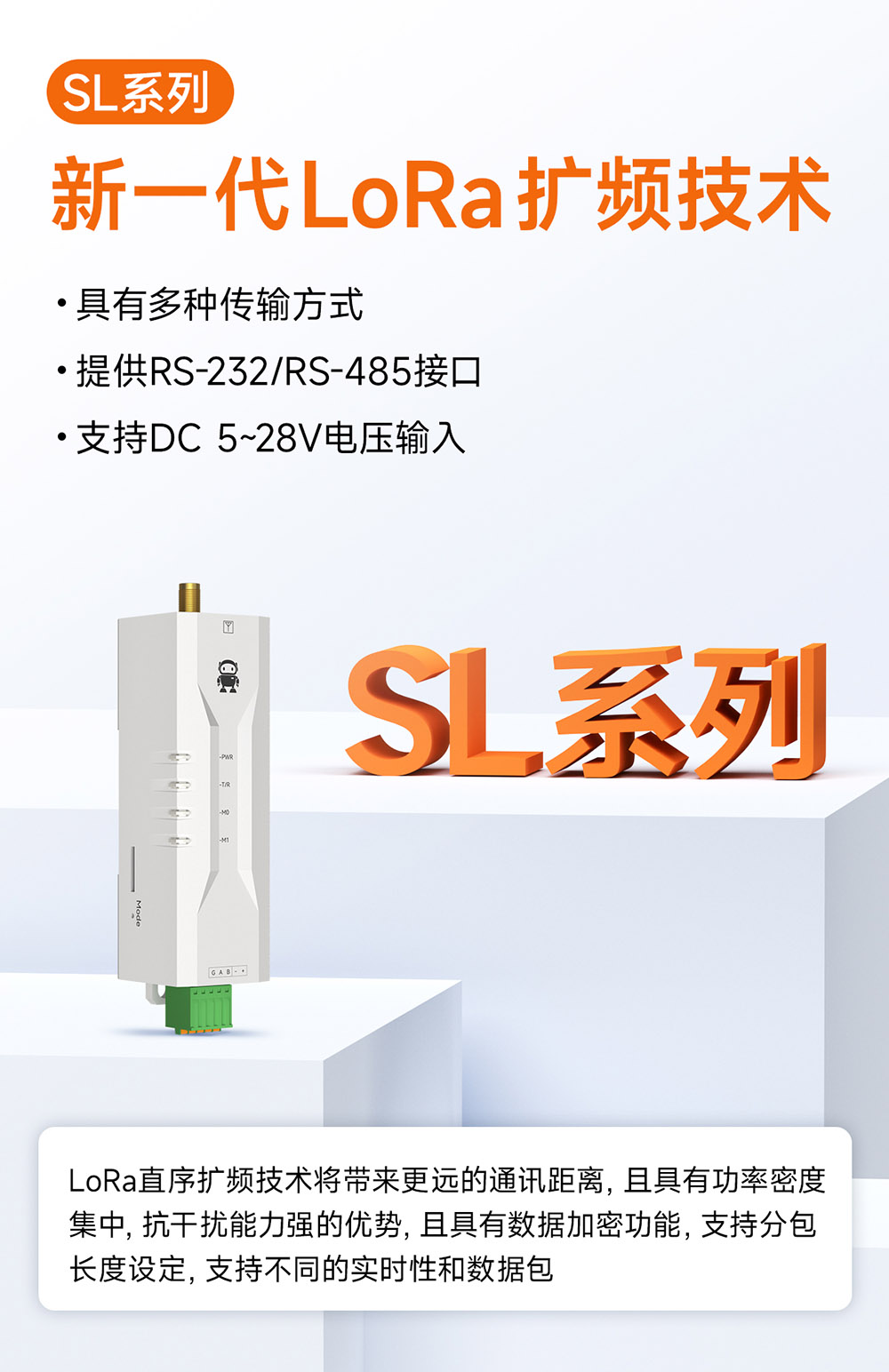

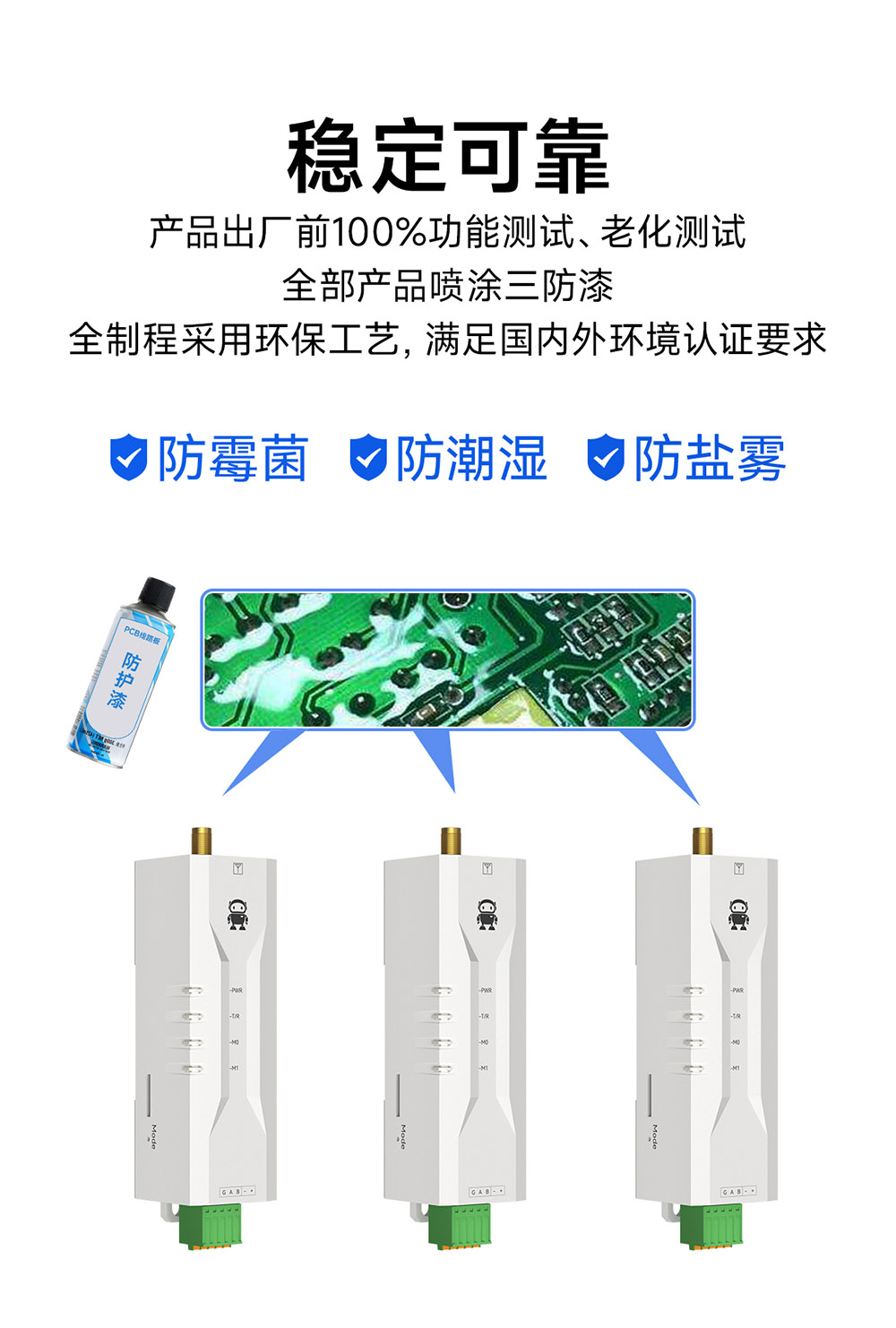

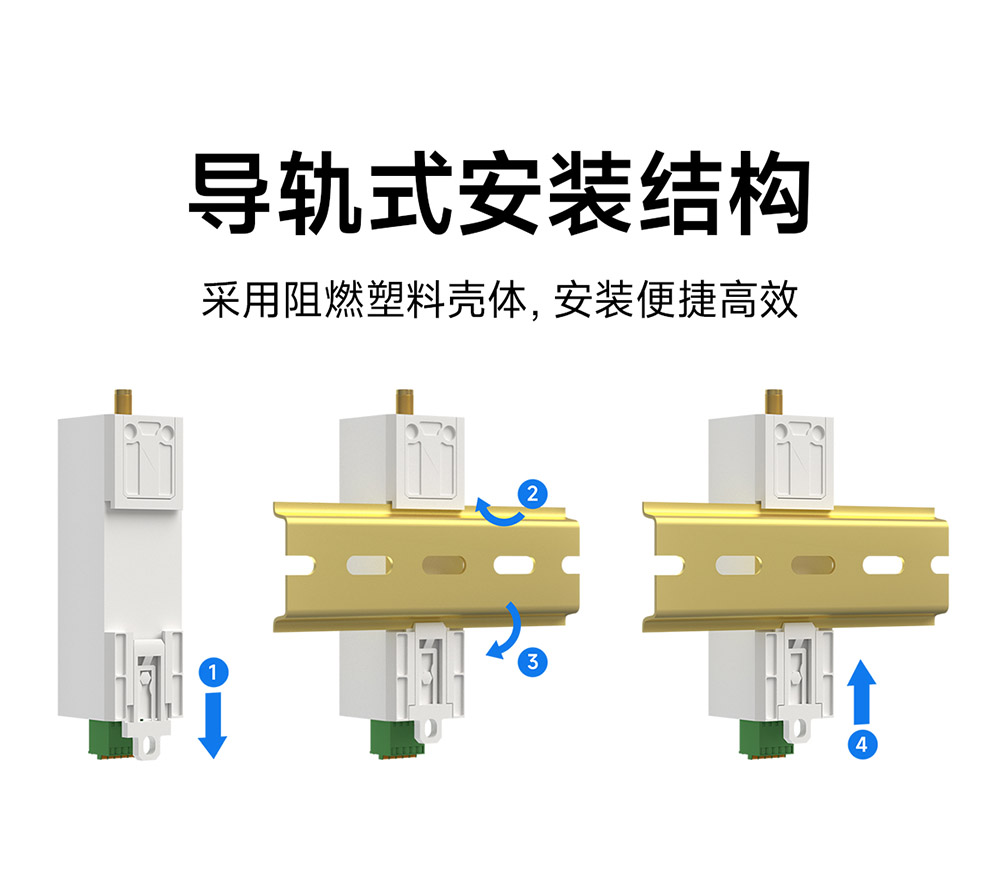

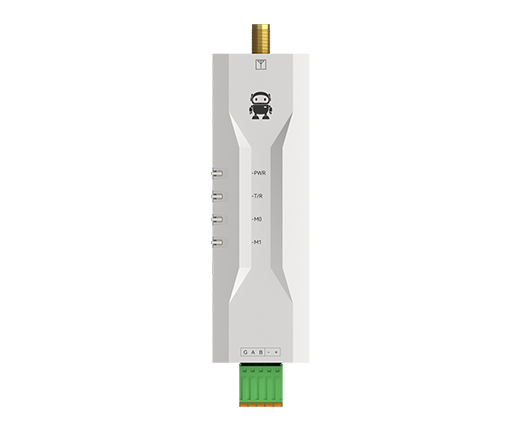

產品簡介：EWD95M-900SL22P(485)是采用軍工級LoRa調制技術的無線數傳電臺，具有多種傳輸方式，工作在850.125～930.125MHz頻段，支持與我司E22系列模組互通，電臺提供透明RS485/RS232接口，采用塑料殼體，導軌式安裝結構，支持8～28V（DC）寬電壓電壓輸入。LoRa擴頻技術將帶來更遠的通訊距離，且具抗干擾能力強的優勢。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。

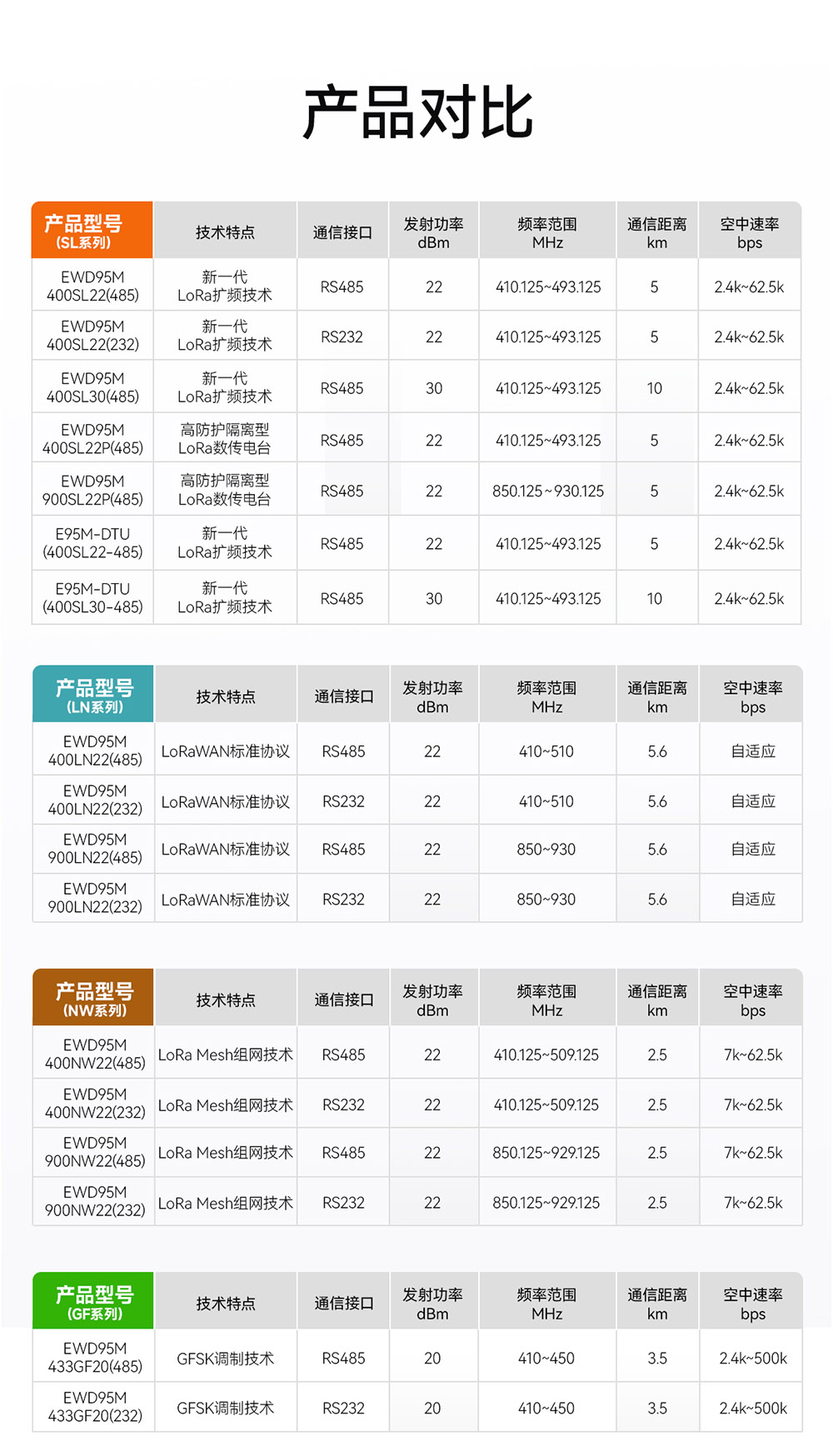

| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 空中速率 | 技術特性 |
| Hz | dBm | km | bps | ||
| EWD95M-400SL22(485) | 410.125～493.125M | 22 | 5 | 2.4～62.5k | 新一代LoRa擴頻技術 |
| EWD95M-400SL22(232) | |||||
| EWD95M-400SL22P(485) | 410.125～493.125M | 22 | 5 | 2.4～62.5k | 新一代LoRa擴頻技術，隔離型，高防護。 |
| EWD95M-400SL30(485) | 410.125～493.125M | 30 | 10 | 2.4～62.5k | 新一代LoRa擴頻技術 |

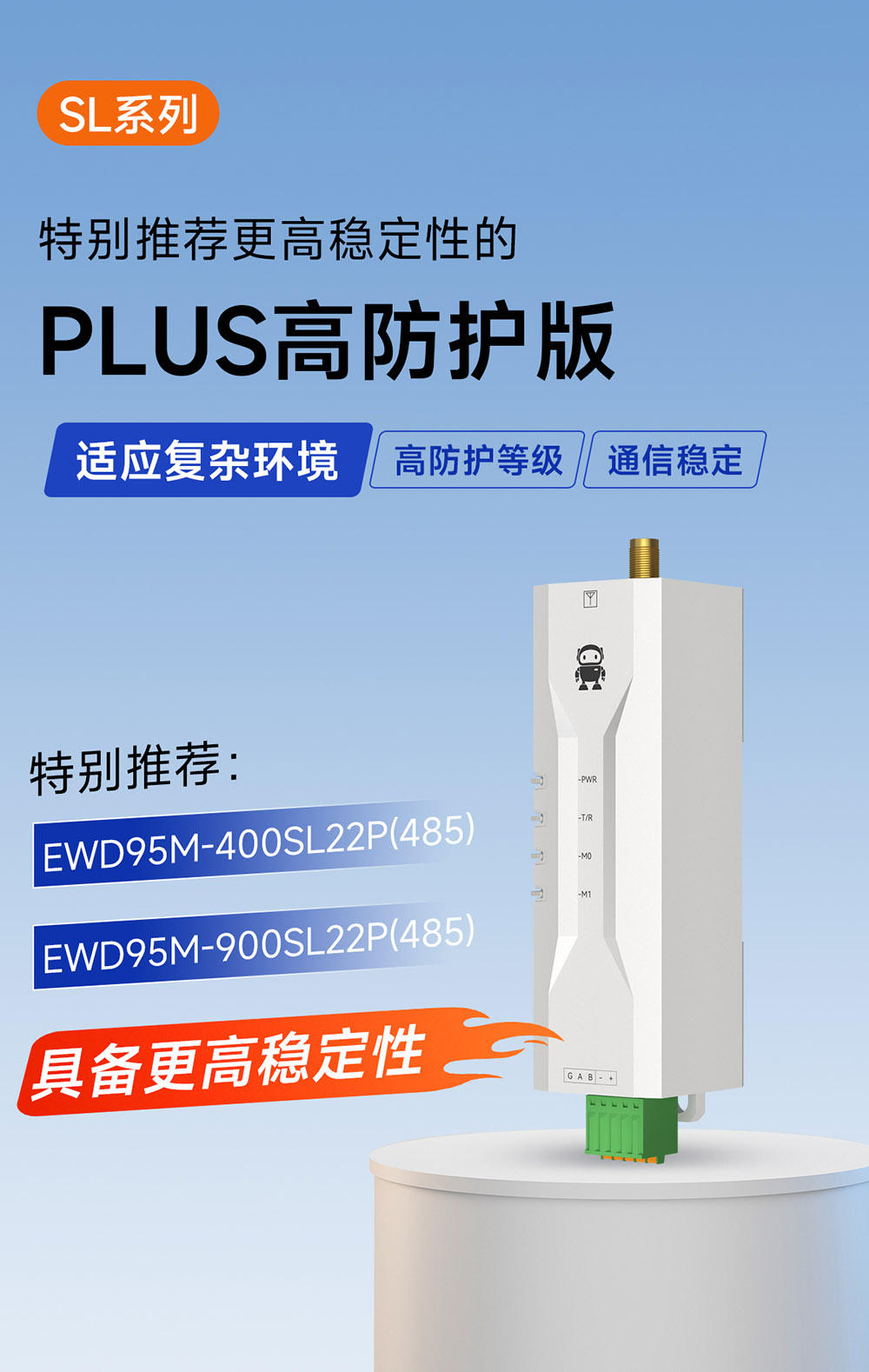

| EWD95M-900SL22P(485) | 850.125～930.125MHz | 22 | 5 | 2.4～62.5k | 新一代LoRa擴頻技術，隔離型，高防護。 |
| 序號 | 項目 | 規格 | 說明 |

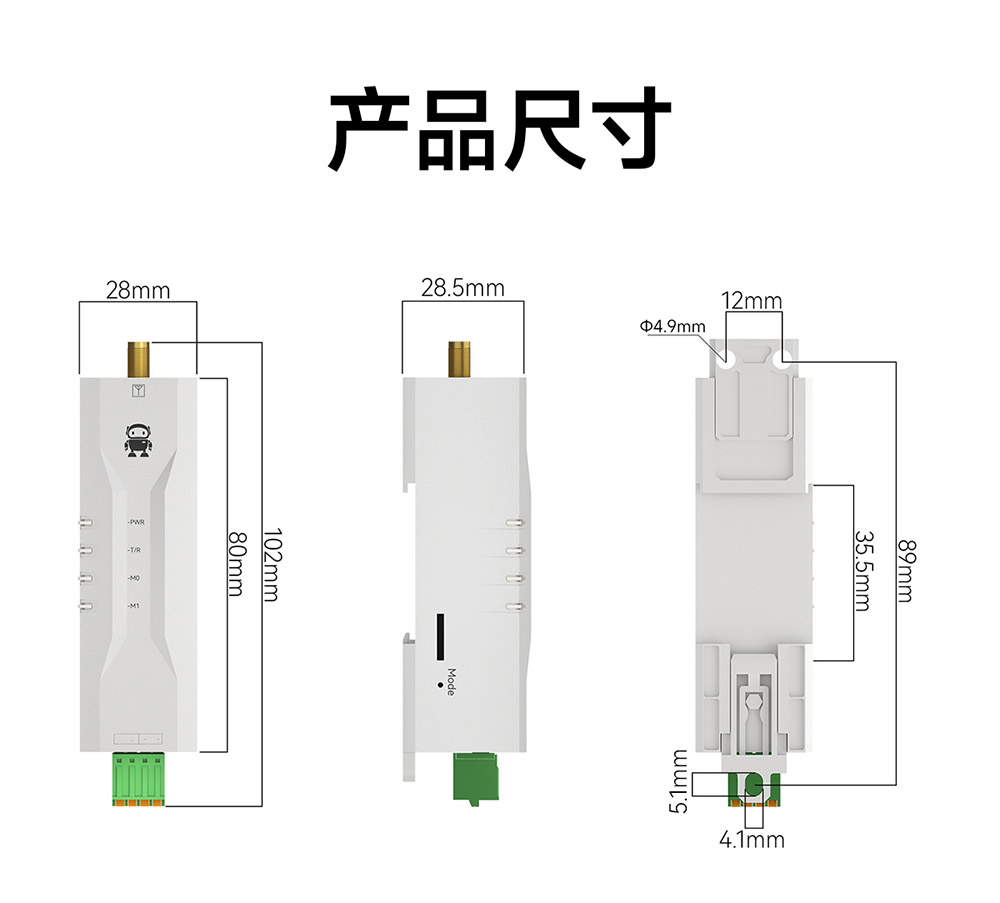

| 1 | 產品尺寸 | 80*28*28.5mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 32g | 重量公差2g |
| 3 | 工作溫度 | -40℃～+85℃ | 工業級 |

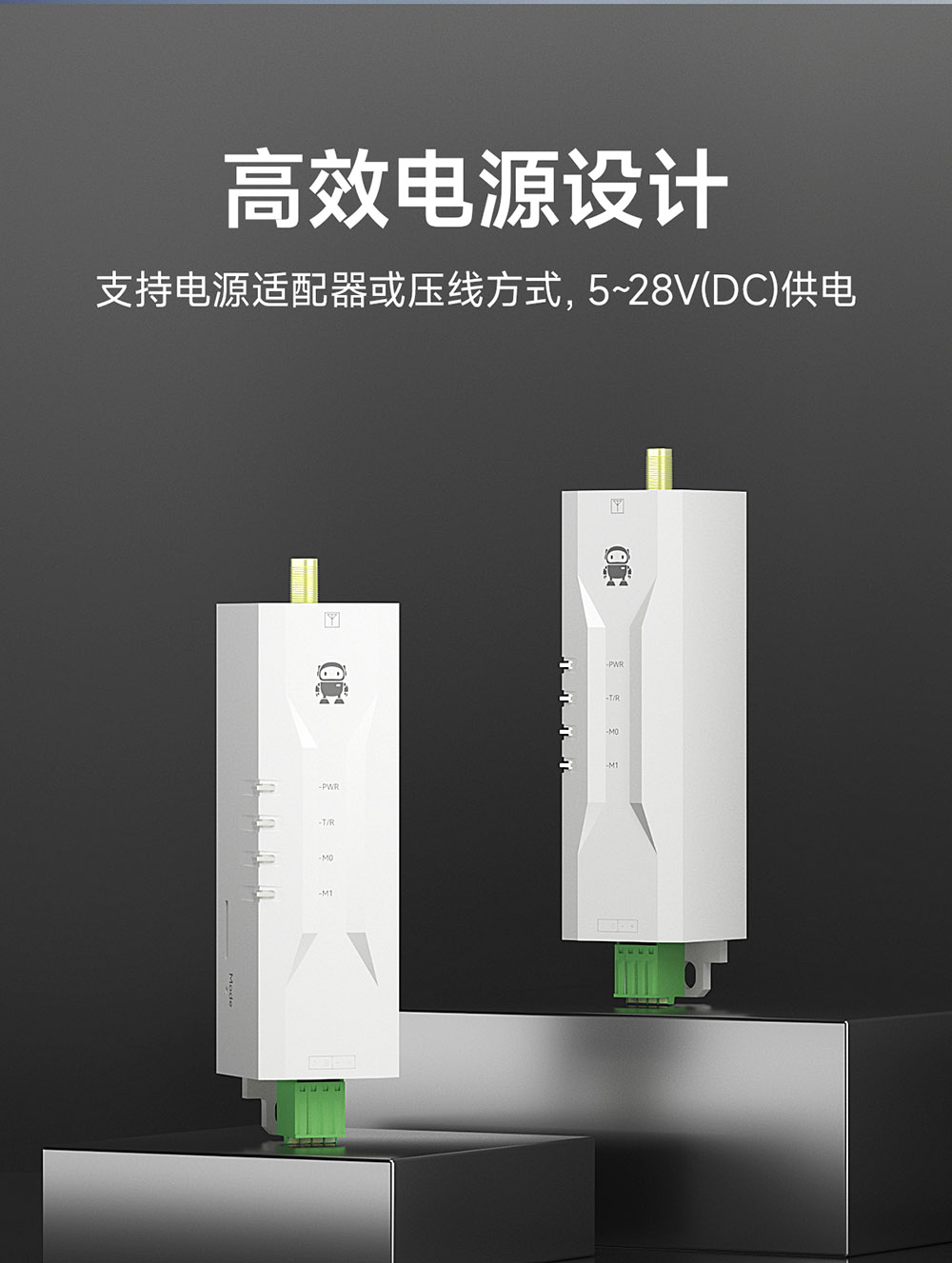

| 4 | 電壓范圍 | 8～28V（DC） | 直流版本建議使用12V或24V |
| 5 | 通訊接口 | RS485/RS232 | RS485、RS232二選一，以產品實物標識為準 |
| 6 | 波特率 | 出廠默認9600 | 波特率范圍1200～115200 |
| 7 | 地址碼 | 出廠默認0 | 共計65536個地址碼可設置 |

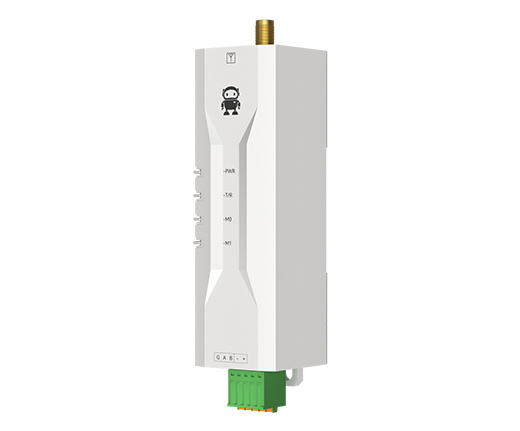

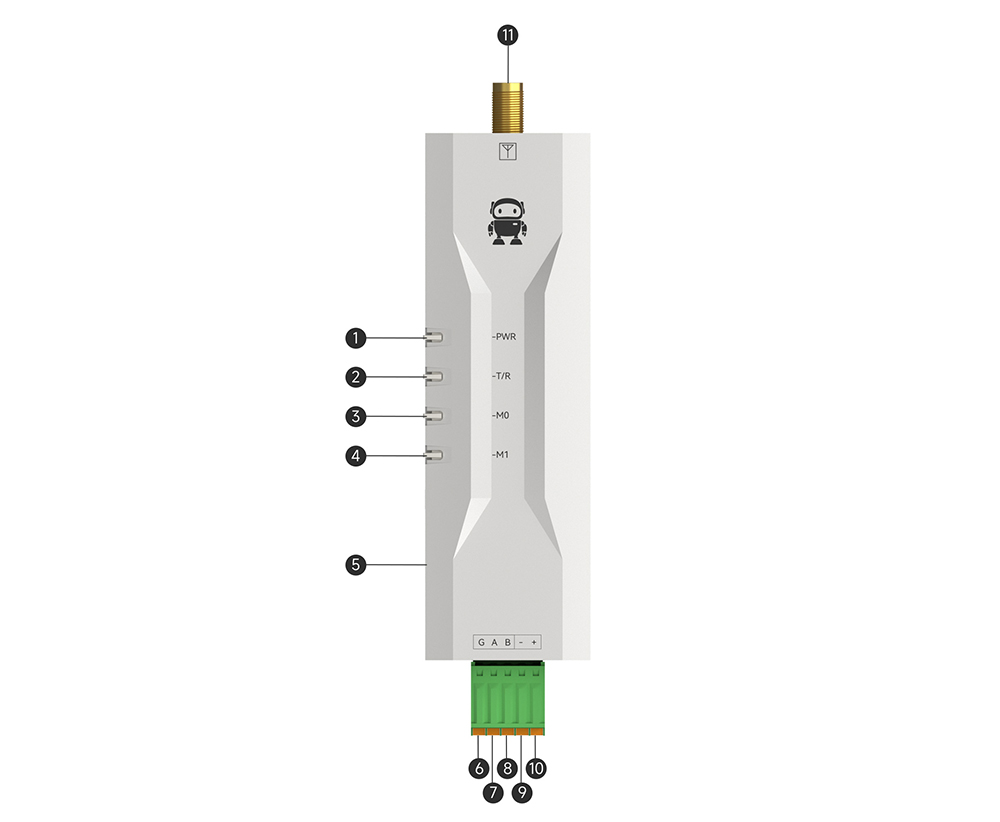

| 序號 | 名稱 | 功能 | 說明 |
| 1 | PWR | 電源指示燈 | 電源接通時點亮。 |
| 2 | T/R | 發送/接收指示燈 | 發送數據時閃爍燈為紅色，接收數據時閃爍燈為綠色。 |
| 3 | MO | 模式指示燈 | 工作模式指示燈。 |
| 4 | M1 | 模式指示燈 | 工作模式指示燈。 |

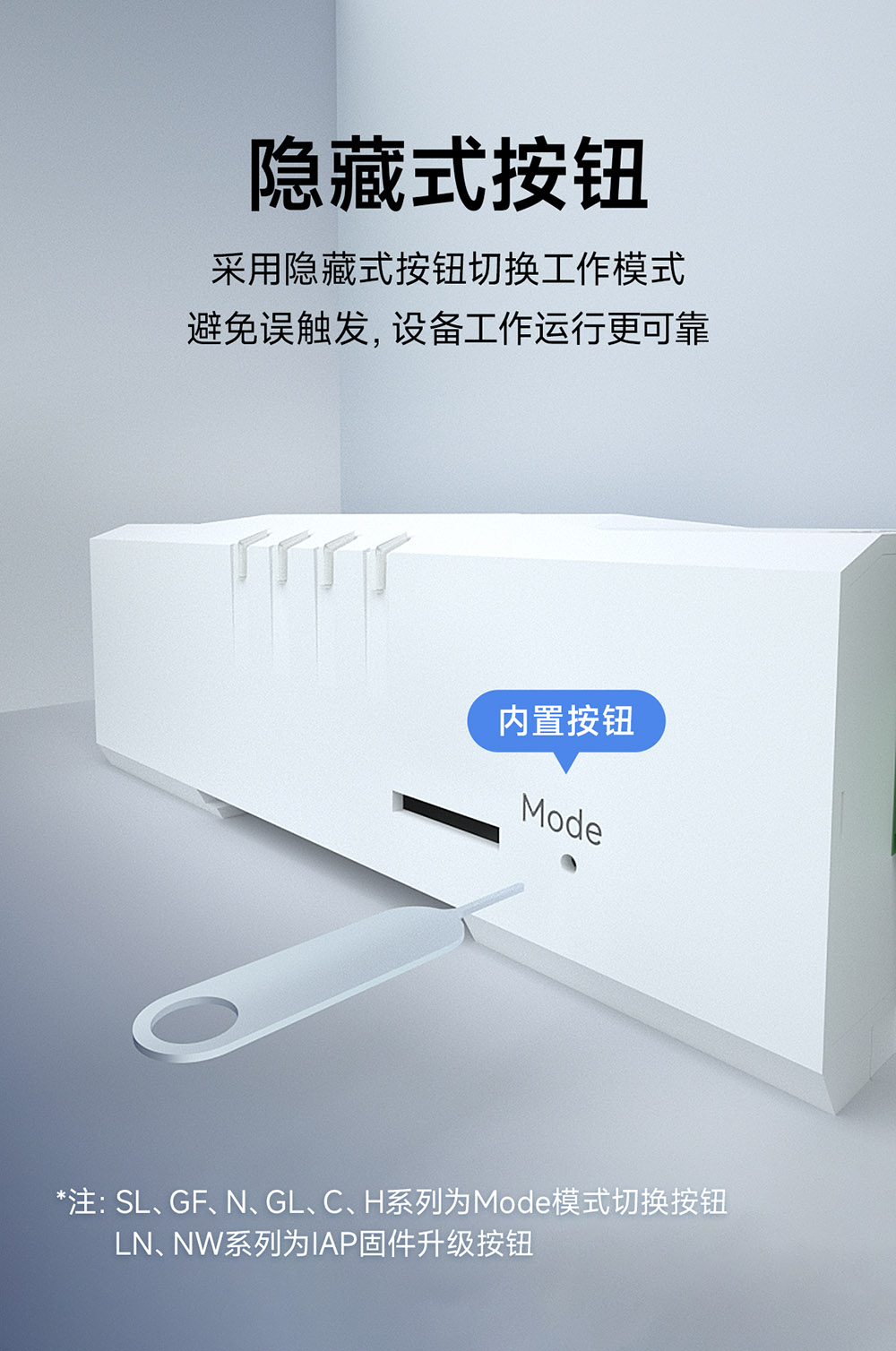

| 5 | Mode | 模式切換按鈕 | 工作模式切換控制。 |
| 6 | G | GND | 接地 |
| 7 | A | RS485信號A | RS485信號A |
| 8 | B | RS485信號B | RS485信號B |
| 9 | - | GND | |
| 10 | + | VCC | |
| 11 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.vc0p1s10a.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |

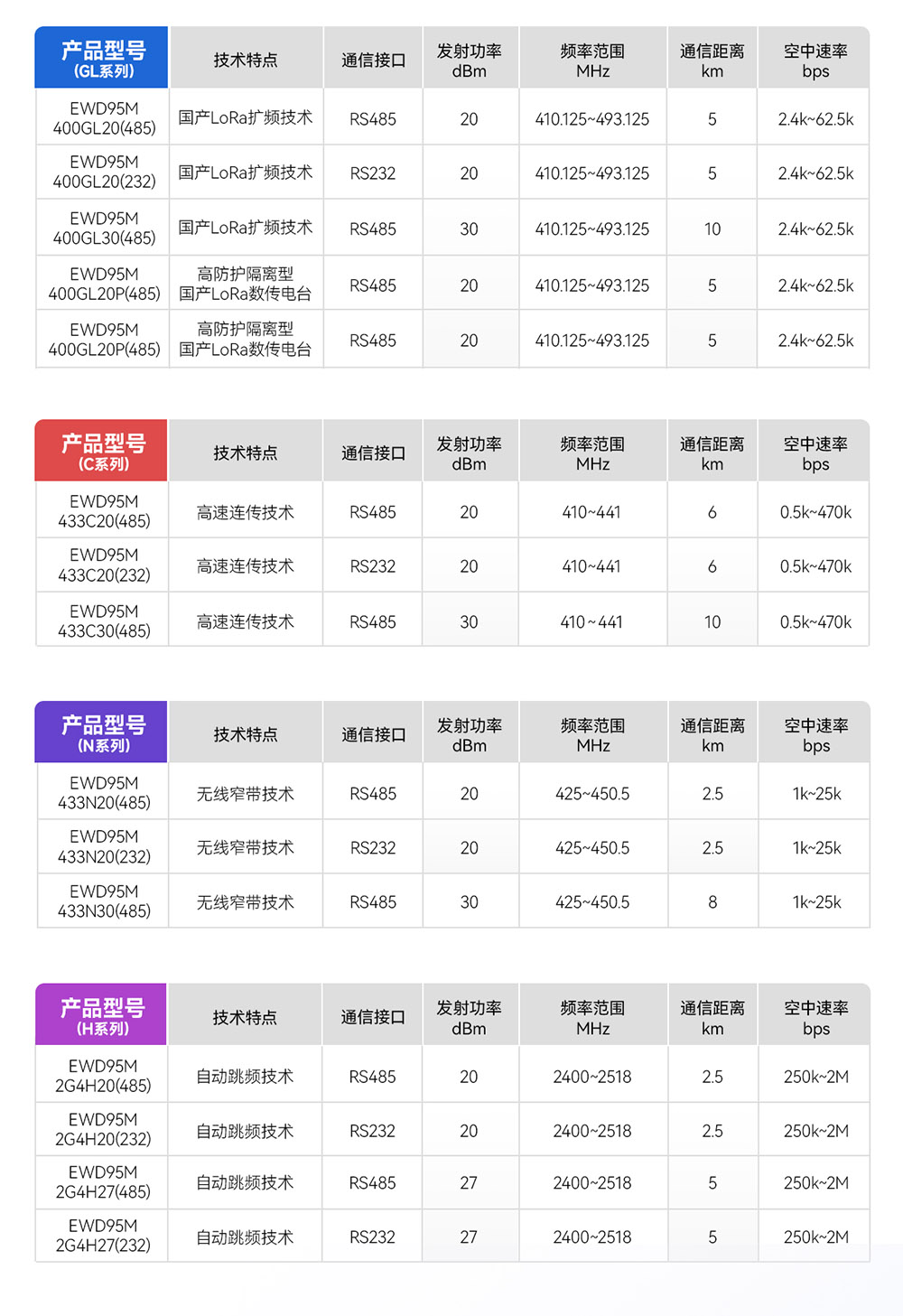

| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| EWD95M-900SL22P(485) | RS485 | - | 868M 915M | 22 | 5 | 2.4～62.5k | 80*28*28.5 | 新一代LoRa擴頻技術，隔離型，高防護、國產微型導軌DTU | ||
| EWD95M-400SL22P(485) | RS485 | - | 433M | 22 | 5 | 2.4～62.5k | 80*28*28.5 | 新一代LoRa擴頻技術，隔離型，高防護、國產微型導軌DTU | ||
| EWD95M-900GL20P(485) | RS485 | - | 850~930M | 20 | 5 | 2.4~62.5k | 80*28*28.5 | ChirpIoT?擴頻、高防護隔離型、國產LoRa DTU | ||
| EWD95M-400GL20P(485) | RS485 | - | 433M | 20 | 5 | 2.4~62.5k | 80*28*28.5 | ChirpIoT?擴頻、高防護隔離型、國產LoRa DTU | ||
| EWD95M-433N30(485) | RS485 | - | 433M | 30 | 8 | 1~25k | 80*28*28.5 | 無線窄帶傳輸技術、抗干擾、國產微型DTU | ||
| EWD95M-400GL30(485) | RS485 | - | 433M | 30 | 10 | 2.4~62.5k | 80*28*28.5 | ChirpIoT?擴頻技術、國產LoRa DTU | ||
| EWD95M-433C30(485) | RS485 | - | 433M | 30 | 10/2 | 0.5~470k | 80*28*28.5 | 高速連傳技術、微型導軌DTU | ||
| EWD95M-400SL30(485) | RS485 | - | 433M | 30 | 10 | 2.4～62.5k | 80*28*28.5 | 新一代LoRa擴頻技術、微型導軌DTU | ||
| EWD95M-900NW22(485) | RS485/RS232 | - | 868M 915M | 22 | 2.5 | 7~62.5k | 102*28*28.5 | LoRa MESH組網、微型導軌DTU | ||
| EWD95M-400NW22(485) | RS485/RS232 | - | 433M | 22 | 2.5 | 7~62.5k | 102*28*28.5 | LoRa MESH組網、微型導軌DTU | ||
| EWD95M-900LN22(485) | RS485/RS232 | - | 868M 915M | 22 | 5.6 | 自適應 | 80*28*28.5 | LoRaWAN協議、微型導軌DTU | ||
| EWD95M-400LN22(485) | RS485/RS232 | - | 433M | 22 | 5.6 | 自適應 | 80*28*28.5 | LoRaWAN協議、微型導軌DTU | ||
| EWD95M-2G4H27(485) | RS232 | - | 2.4G | 27 | 5 | 250k~2M | 80*28*27 | 自動跳頻，丟包自動重傳，超小體積 | ||
| EWD95M-2G4H20(485) | RS232 | - | 2.4G | 20 | 2.5 | 250k~2M | 80*28*27 | 自動跳頻，丟包自動重傳，超小體積 | ||
| EWD95M-433C20(485) | RS485 | - | 433M | 20 | 6/1 | 0.5~470k | 80*28*28.5 | 高速連傳、微型超小尺寸 | ||
| EWD95M-400GL20(485) | RS485 | - | 433M 470M | 20 | 5 | 2.4~62.5k | 80*28*27 | ChirpIoT?擴頻技術、國產低成本、微型超小尺寸 | ||
| EWD95M-433N20(485) | RS485 | - | 433M | 20 | 2.5 | 1~25k | 80*28*27 | 無線窄帶傳輸抗干擾、微型超小尺寸 | ||
| EWD95M-433GF20(485) | RS485 | - | 433M | 20 | 3.5 | 2.4～500k | 80*28*27 | GFSK調制技術、國產低成本、微型超小尺寸 | ||
| EWD95M-400SL22(485) | RS485 | - | 433M | 22 | 5 | 2.4～62.5k | 80*28*27 | 軍工級LoRa調制技術、國產低成本、微型超小尺寸 | ||
| E95-DTU(900SL30-232) | RS232 | - | 868M | 30 | 10 | 2.4k | 92*66*30 | 軍工級LoRa技術,遠距離抗干擾 | ||
| E95M-DTU(400SL22-485) | RS485/RS232/TTL | - | 433M | 22 | 5 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95M-DTU(400SL30-485) | RS485/RS232/TTL | - | 433M | 30 | 10 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95-DTU(433C30-485)-V2.0 | RS485 | - | 410M 441M | 30 | 10 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C20-485)-V2.0 | RS485 | - | 410M 441M | 20 | 6 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C30-485) | RS485 | - | 410M 510M | 30 | 3 | 1.2~70k | 92*66*30 | LoRa擴頻抗干擾 | ||
| E95-DTU(400F30-485) | RS485 | - | 410～510M | 30 | 5 | 2.4k | 92*66*30 | 高性價比 | ||
| E95-DTU(900SLxx-485) | RS485 | SX1262 | 850.125~930.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa擴頻抗干擾,遠距離通信 | ||
| E95-DTU/E96-DTU(433Lxx-485)-V8 | RS485 | - | 410 ～ 441 | 20/30 | 3/8 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 | ||
| E95-DTU(400Fxx-xxx) | RS232/RS485 | - | 410～510M | 20 | 1 | 2.4k | 92*66*30 | GFSK調制方式,高性價比 | ||
| E95-DTU/E96-DTU(433Lxx-xxx) | RS485/RS232 | SX1276/1278 | 410～441M | 20/30 | 3/8 | 2.4~19.2k | 92*66*30 | 經典LoRa,擴頻抗干擾 | ||
| E95-DTU/E96-DTU(400SLxx-xxx) | RS485/RS232 | SX1268 | 410.125～493.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 |
