發射功率：20dBm
通信距離：5km
產品尺寸：38*23mm 產品重量：7.1±0.2g

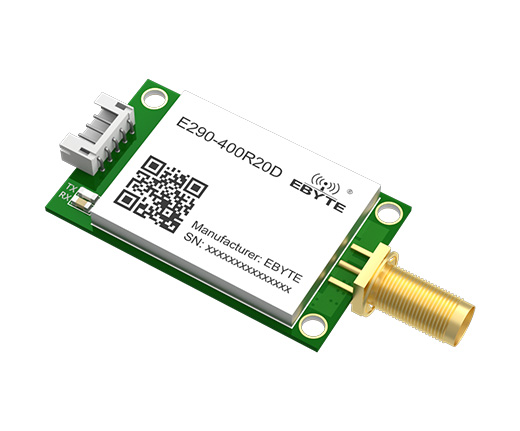

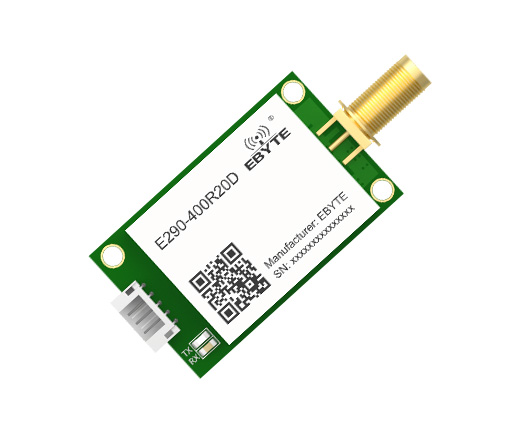

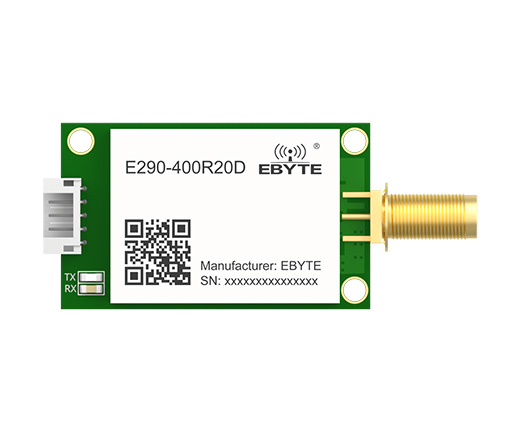

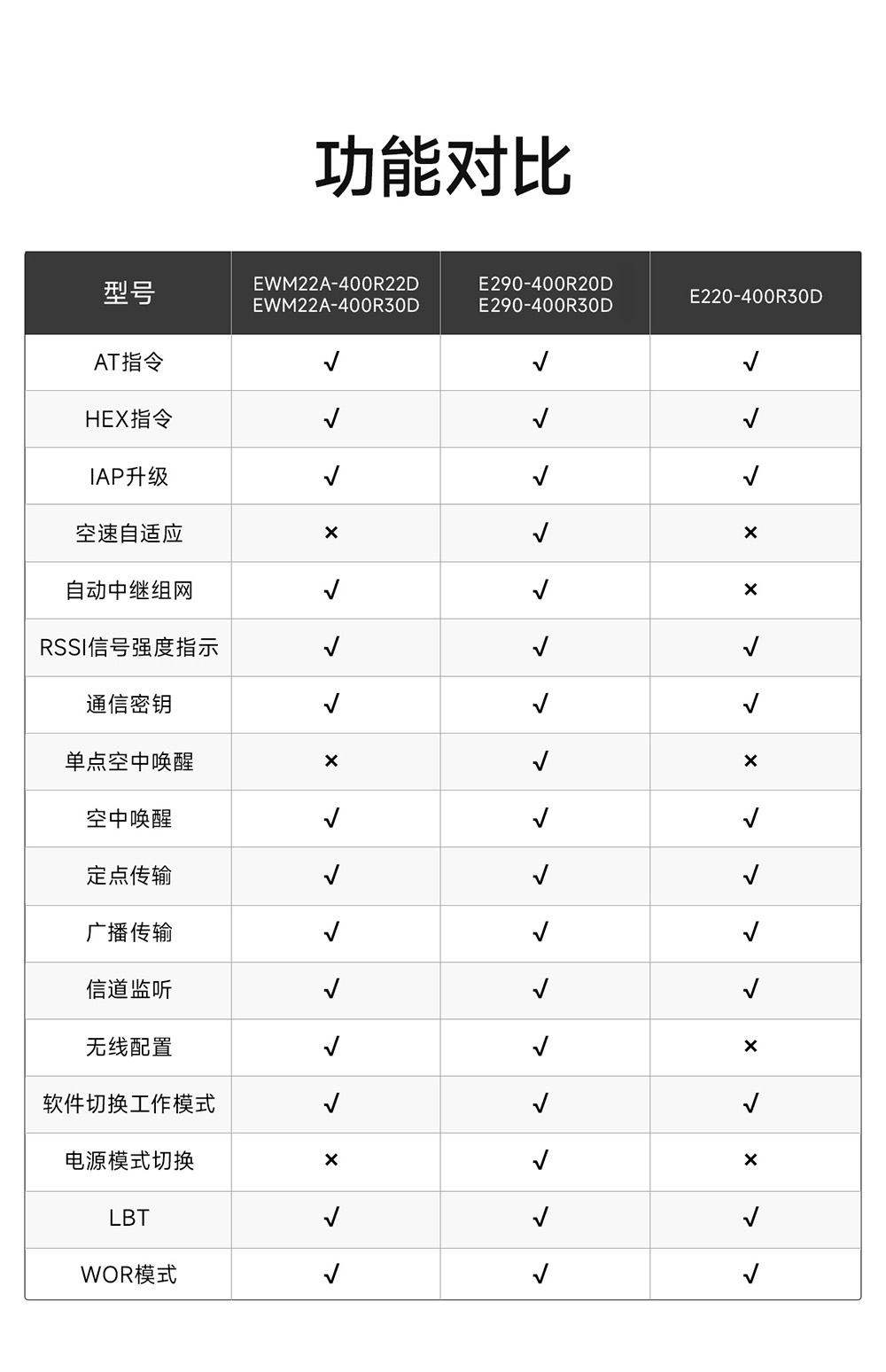

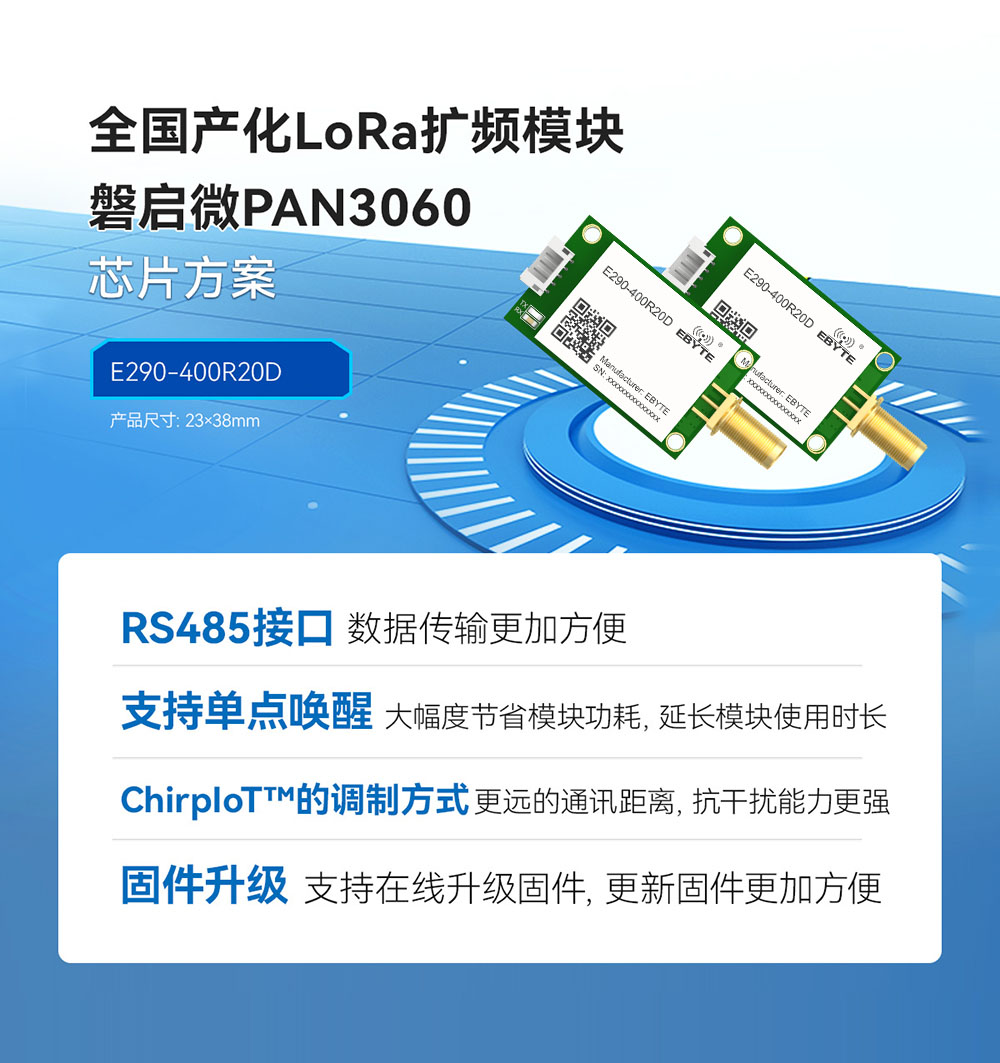

產品簡介：E290-400R20D是億佰特開發的全新一代的國產LORA模塊，該無線模塊基于基于磐啟微PAN3060射頻芯片而研發的RS485接口模塊，具有多種傳輸方式，工作在(410.125～493.125MHz）頻段（默認433.125MHz），支持DC 5V供電，可搭配E290-T系列同頻段系列做低功耗應用。無線模塊采用全新一代的ChirpIoT?擴頻技術，支持半雙工無線通訊，具有高抗干擾性，高靈敏度的特點；支持空中喚醒、無線配置、自動中繼、通信密鑰、AT指令、IAP升級等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 單位 | EWM290-400R20D | 備注 |
| 最大發射功率 | dBm | 20 | - |

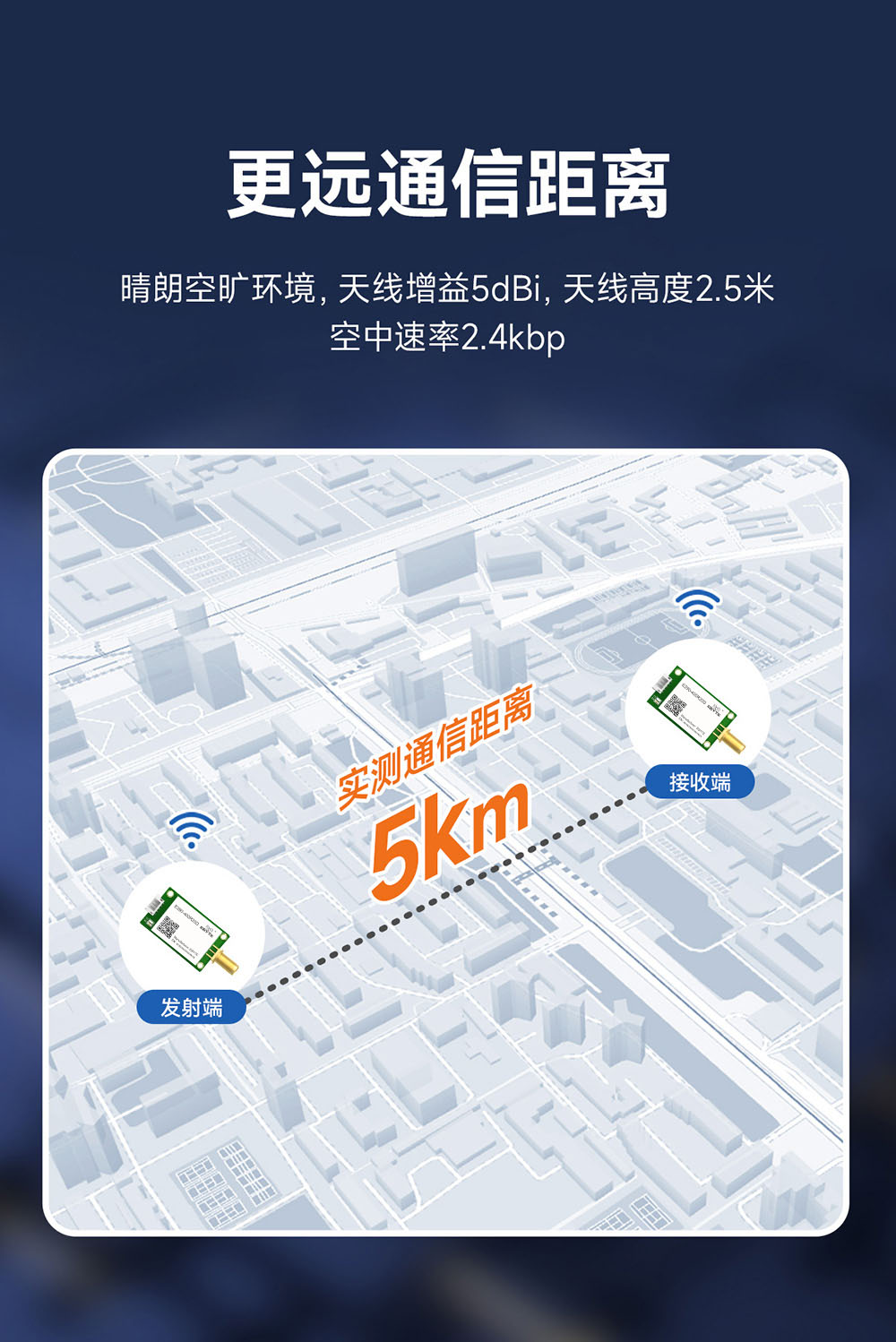

| 參考距離 | km | 5 | 晴朗空曠，天線增益 5dBi，天線高度2.5米，空中速率2.4kbps。 |
| 工作頻段 | MHz | 410.125～493.125 | 支持 ISM 頻段 |
| 空中速率 | bps | 2.4K～64.5K | 用戶編程控制 |
| 電氣參數 | 單位 | EWM290-400R20D | 備注 | |
| 工作電壓 | V | 4.5～5.5 | ≥5V 可保證輸出功率，超過 5.5V 存在燒毀模塊的風險。 | |
| 功耗 | 發射電流 | mA | 95 | 瞬時功耗 |
| 接收電流 | mA | 10 | - | |
| 休眠電流 | uA | 590 | - | |
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級設計 |
| 儲存溫度 | ℃ | -40～+85 | 工業級設計 | |
| 硬件參數 | EWM290-400R20D | 備注 |
| 晶振頻率 | 32MHz | 工業級高精度晶振 |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 接口方式 | PH2.0 | 間距 2.0mm，有預留 2.54mm 孔 |
| 通信接口 | RS485 接口 | - |
| 發射長度 | 240 Byte | 可通過指令設置分包 32/64/128/240 字節發送 |
| 封裝方式 | 插針式 | - |
| 緩存容量 | 500Byte | - |
| 天線接口 | SMA-K | 等效阻抗約 50Ω |
| 尺寸 | 38*23mm | ±0.2mm |
| 產品凈重 | 7.1g | ±0.2g |

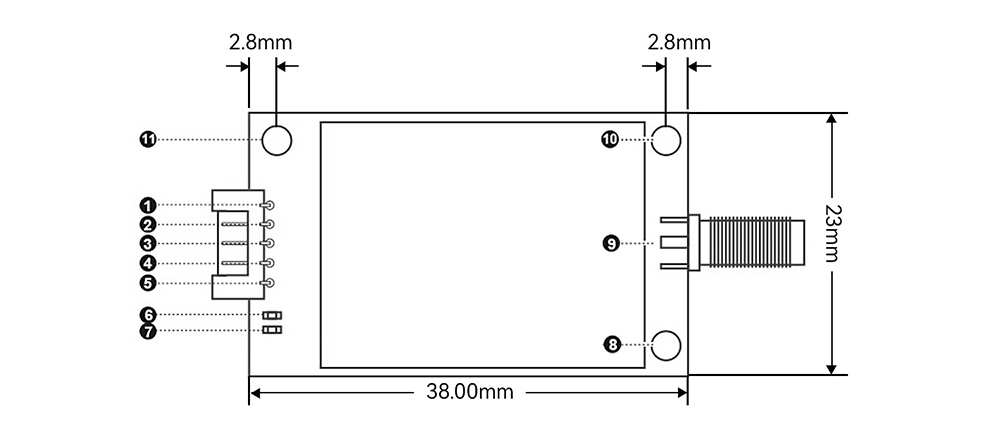

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | 輸入 | 模塊電源正參考，電壓范圍：4.5～5.5V DC |
| 2 | GND | - | 模塊地線 |

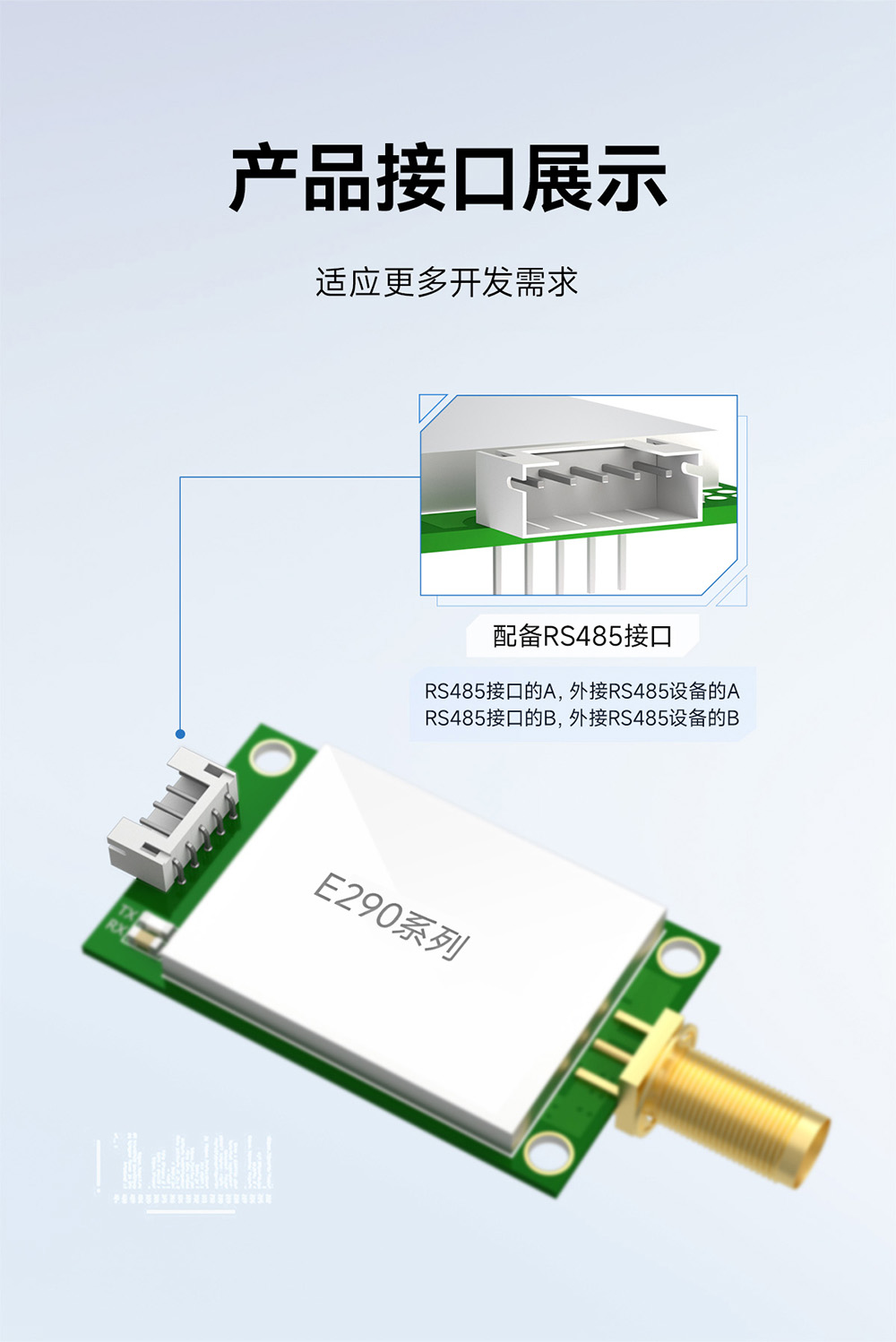

| 3 | 485A | 輸入/輸出 | RS485 接口的 A,外接 RS485 設備的 A |
| 4 | 485B | 輸入/輸出 | RS485 接口的 B,外接 RS485 設備的 B |
| 5 | STB | 輸出 | 本質為 AUX，是模組忙狀態指示，詳情請見 5.4 章節 STB 詳情 |
| 6 | 發送指示燈 | - | 綠色，有數據發送時指示燈閃爍 |
| 7 | 接收指示燈 | - | 藍色，有數據接收時指示燈閃爍 |
| 8 | 固定孔 | - | 固定孔（直徑 2.8mm） |
| 9 | 射頻接口 | - | SMA-K，等效阻抗約 50Ω |
| 10 | 固定孔 | - | 固定孔（直徑 2.8mm） |
| 11 | 固定孔 | - | 固定孔（直徑 2.8mm） |
