發射功率：20dBm
通信距離：5km
產品尺寸：10*10mm

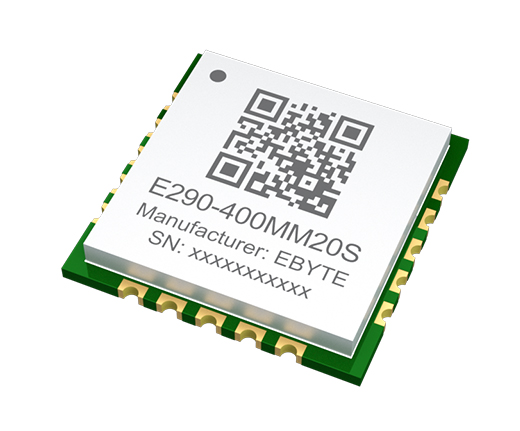

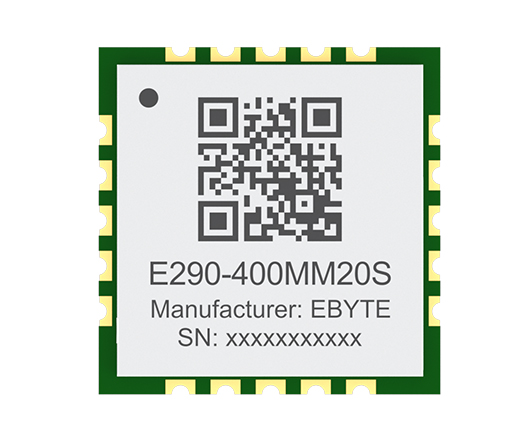

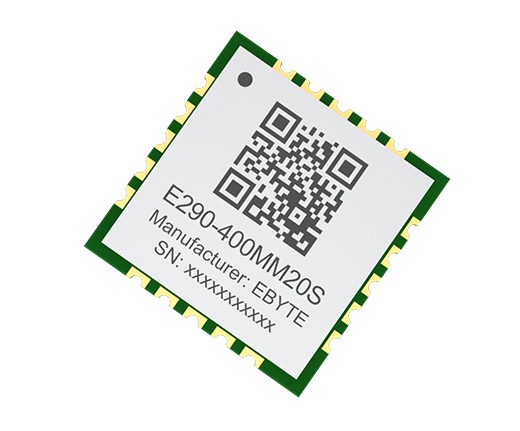

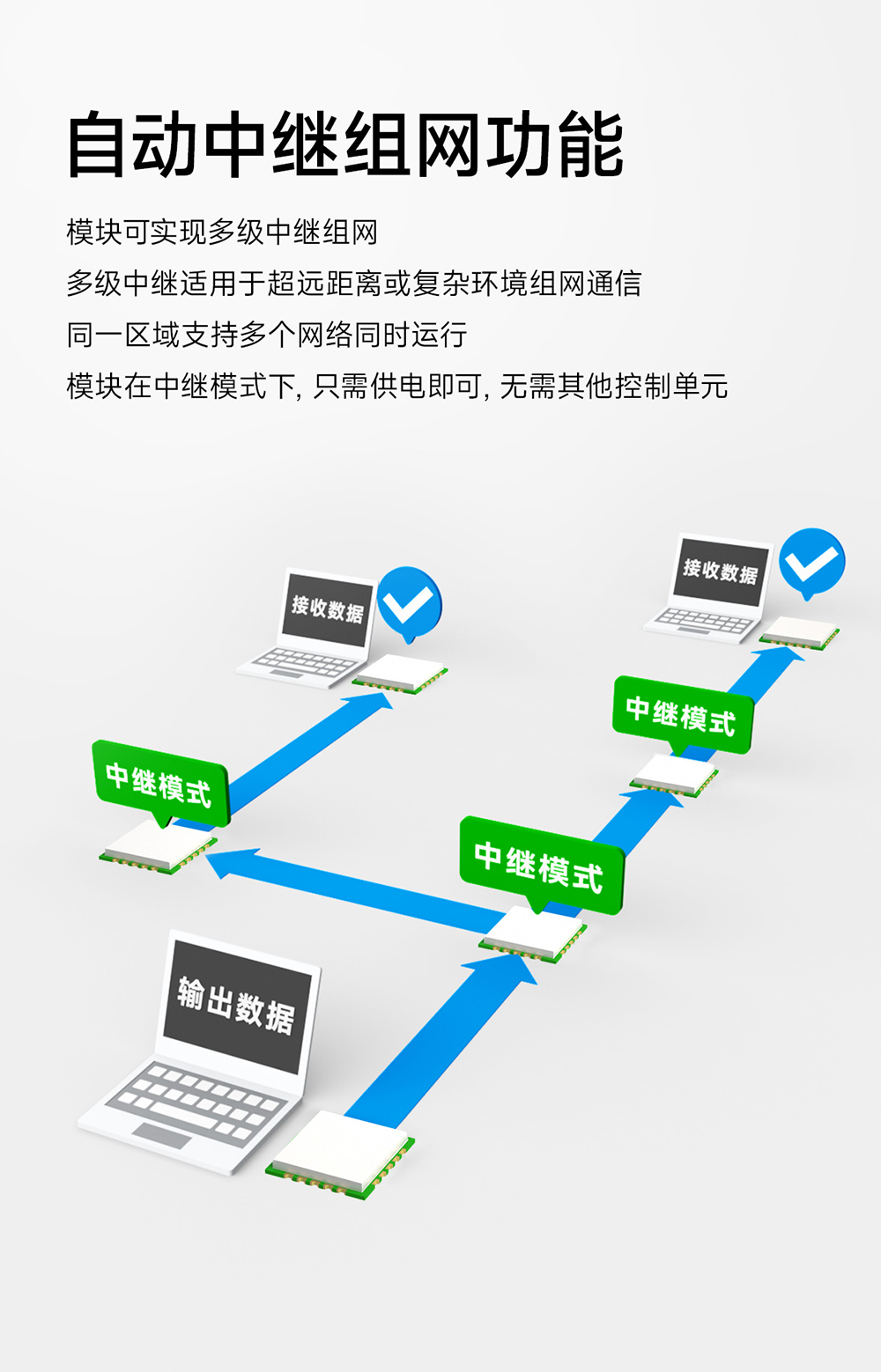

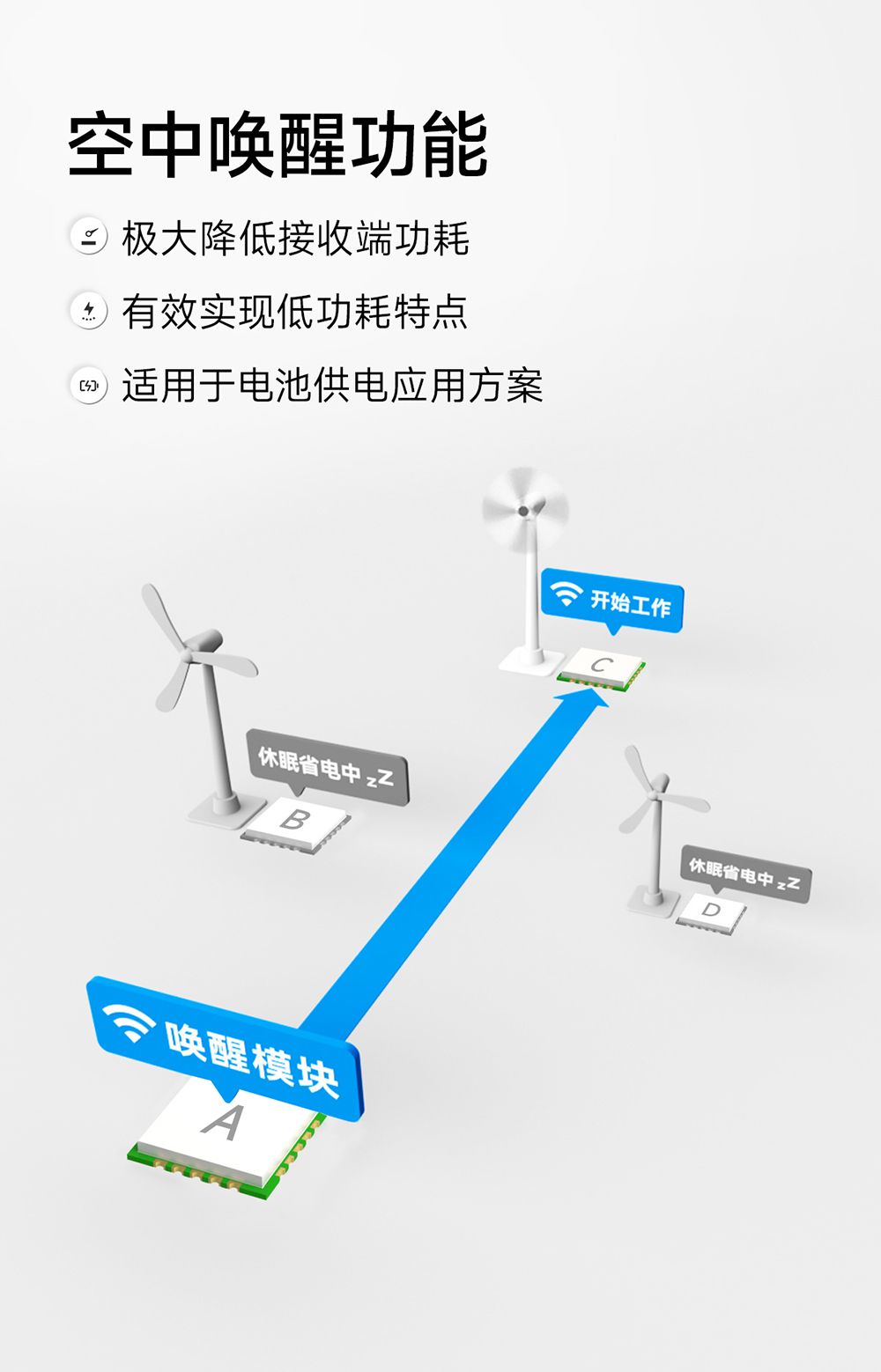

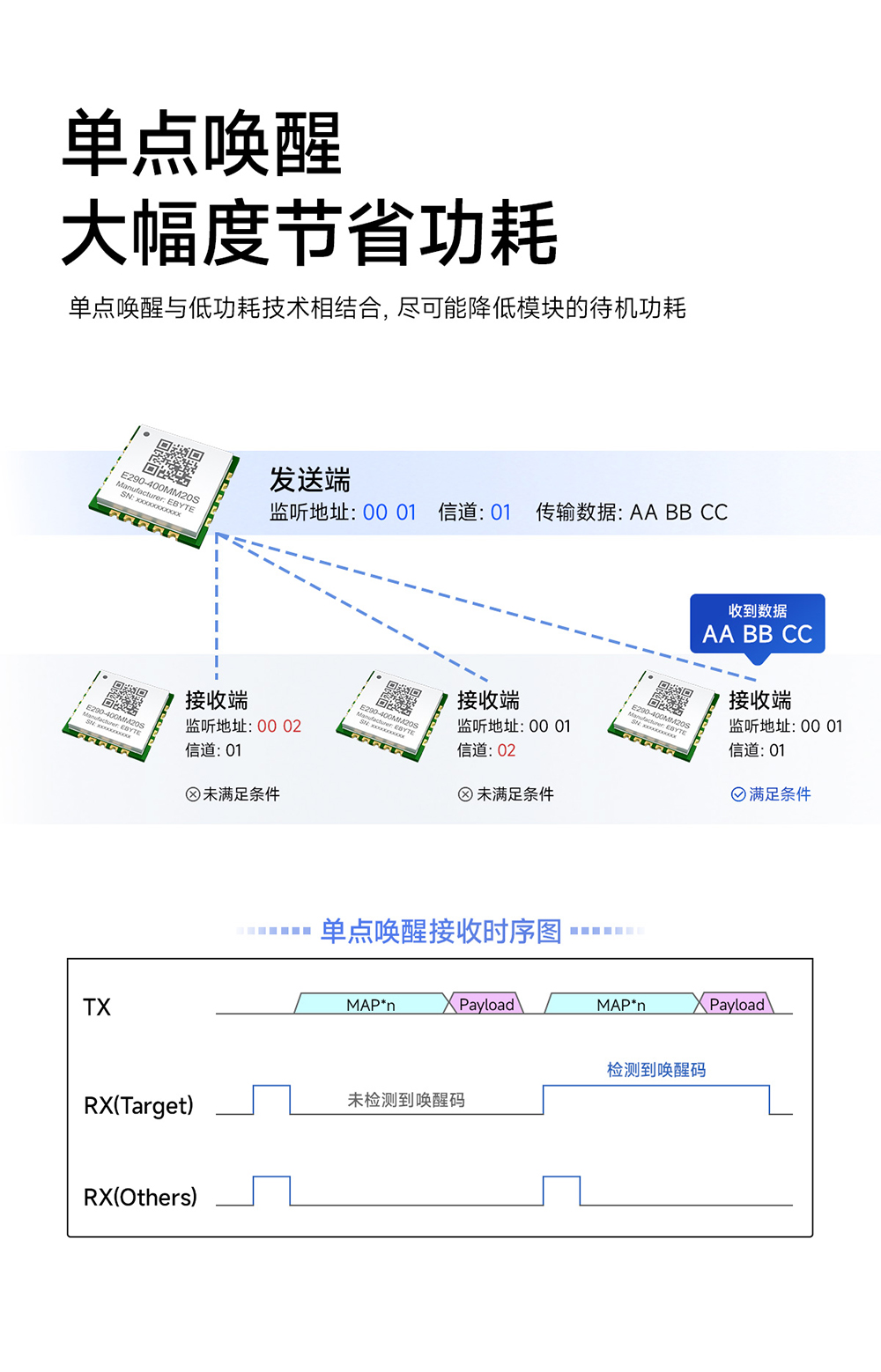

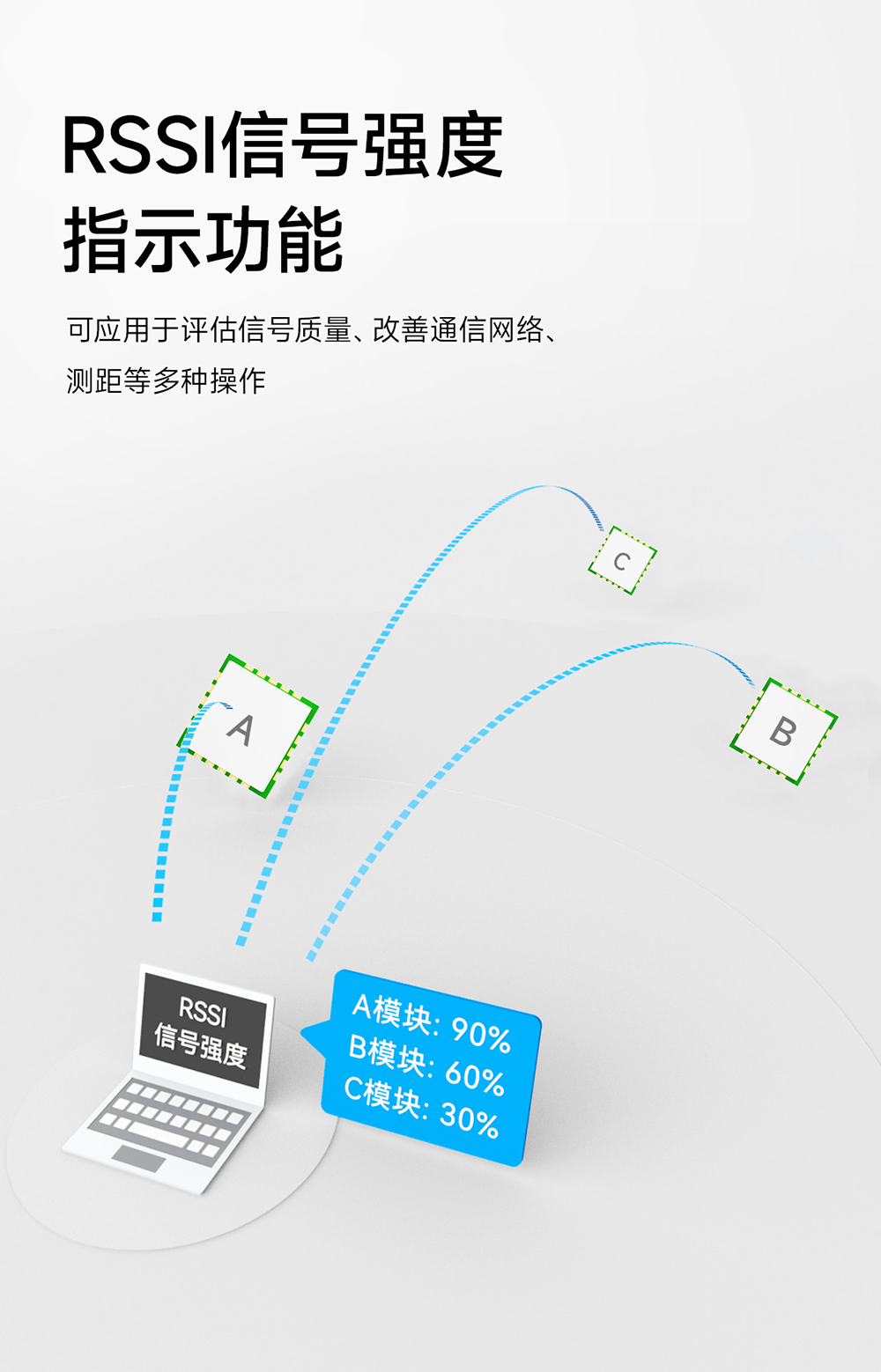

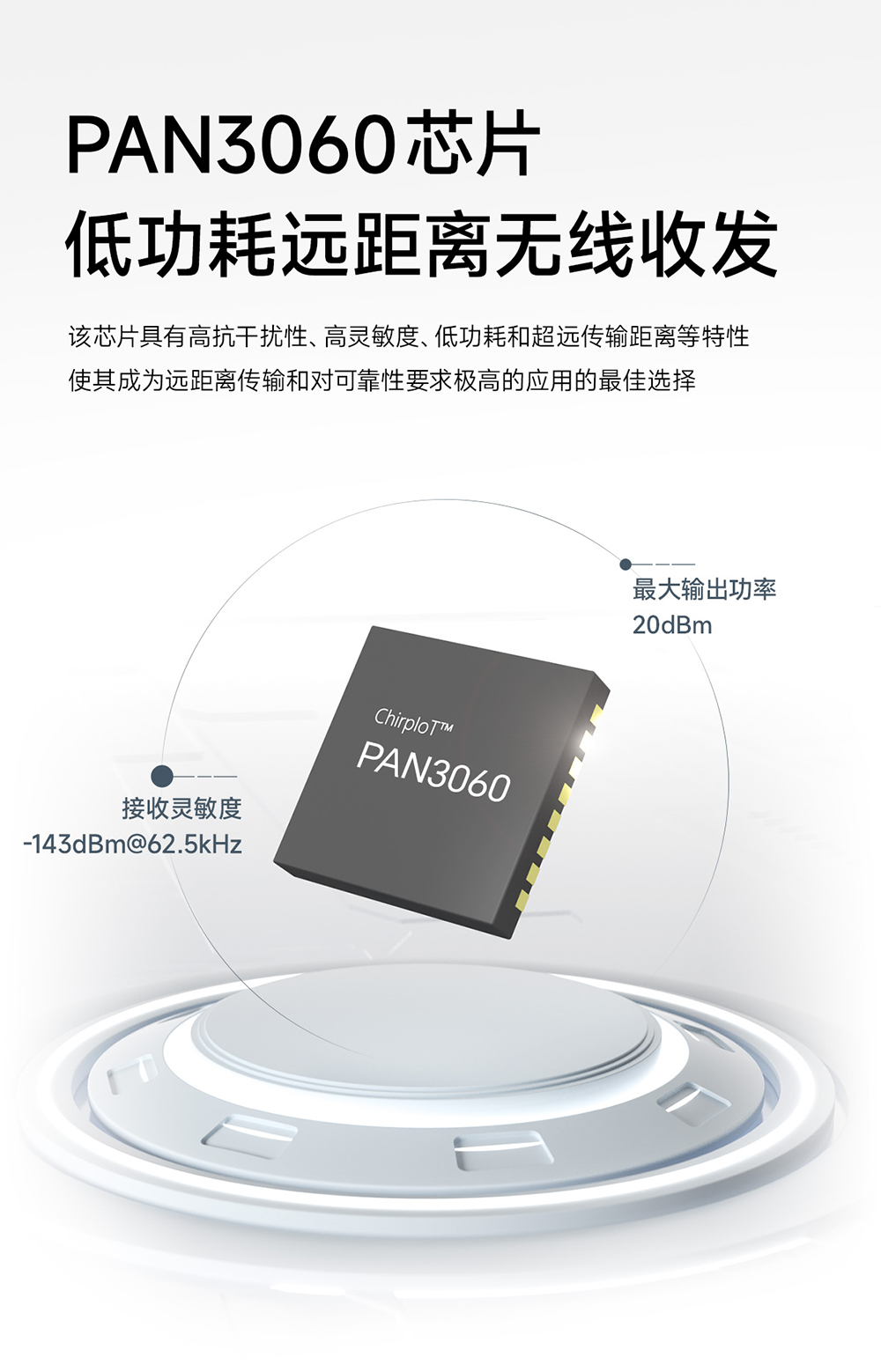

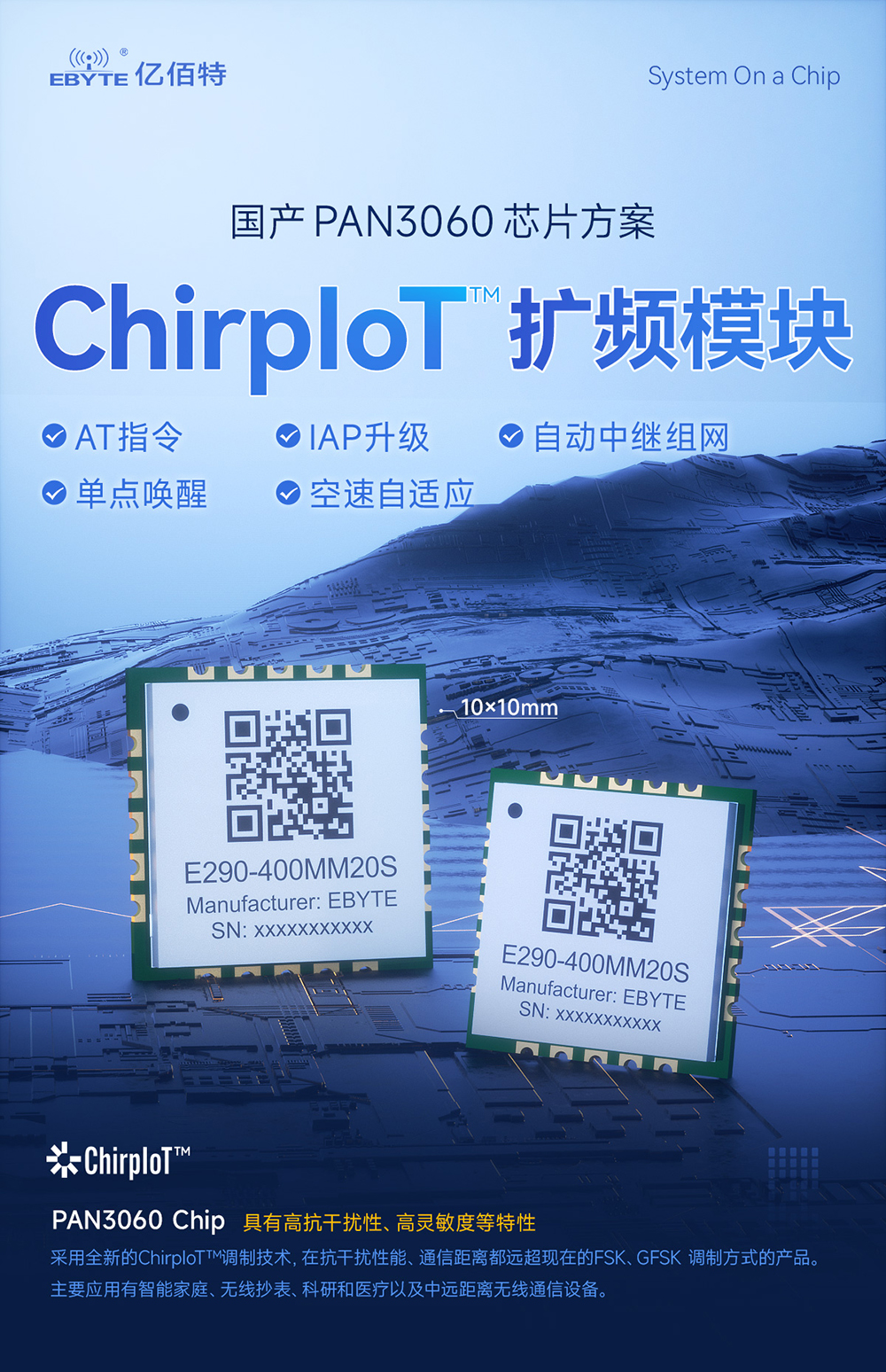

產品簡介：E290-400MM20S是基于磐啟微新一代國產LORA芯片PAN3060為核心自主研發的超小體積并適用于433MHz、470MHz貼片式ChirpIoT?擴頻無線模塊。由于采用PAN3060為模塊核心，抗干擾性能與通信距離得到了進一步提升。由于其采用全新的ChirpIoT?調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備，使用工業級高精度32MHz晶振。無線模塊屬于純射頻收發模塊，需要使用MCU驅動或使用專用的SPI調試工具。

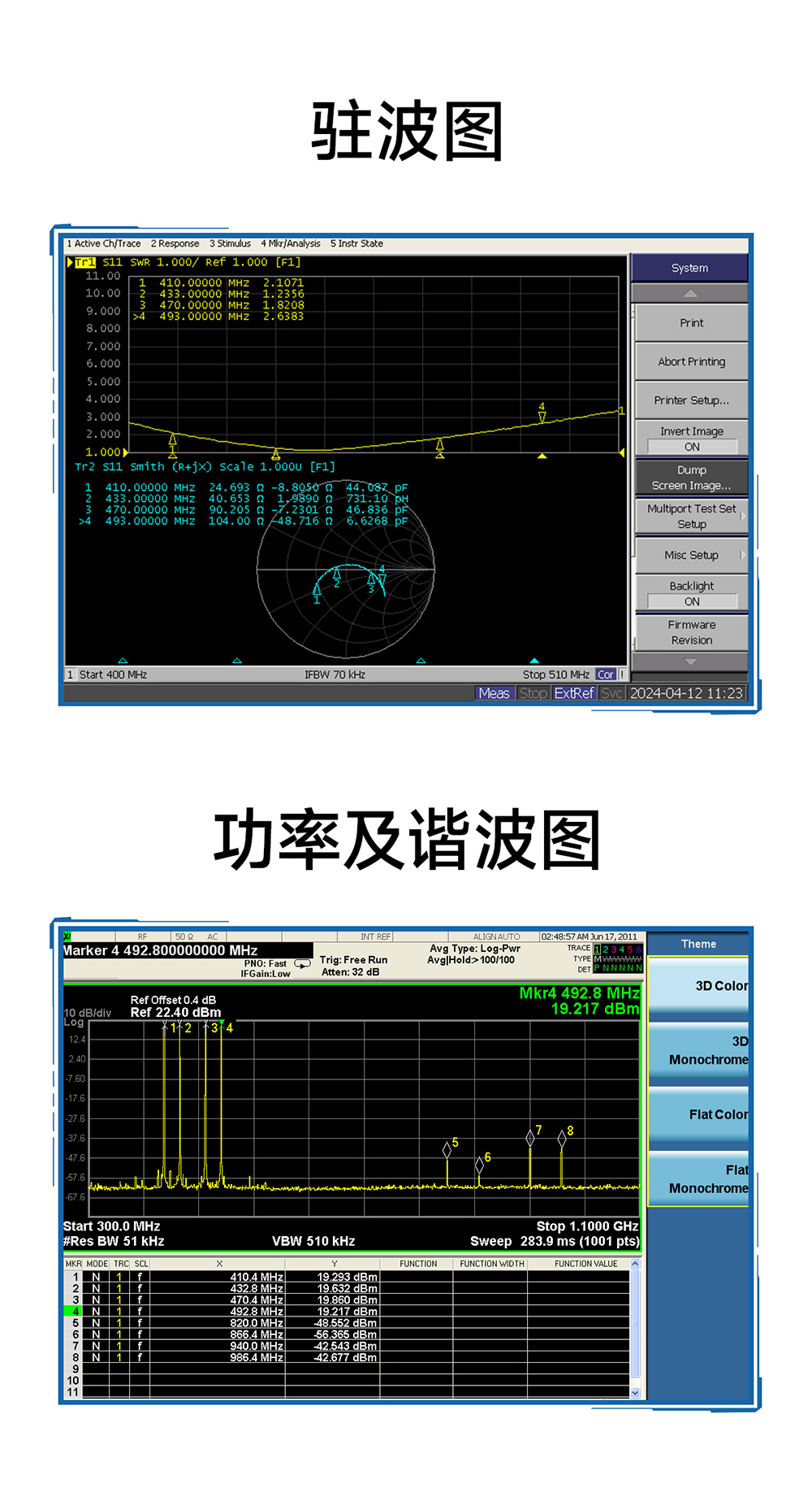

| 射頻參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作頻段（MHz） | 410 | 433/470/490 | 493 | 支持 ISM 頻段 |
| 發射功率（dBm） | 19 | 20 | 20 | 軟件可調，需用戶自行開發設置 |
| 阻塞功率（dBm） | - | 10 | - | 近距離使用燒毀概率較小 |

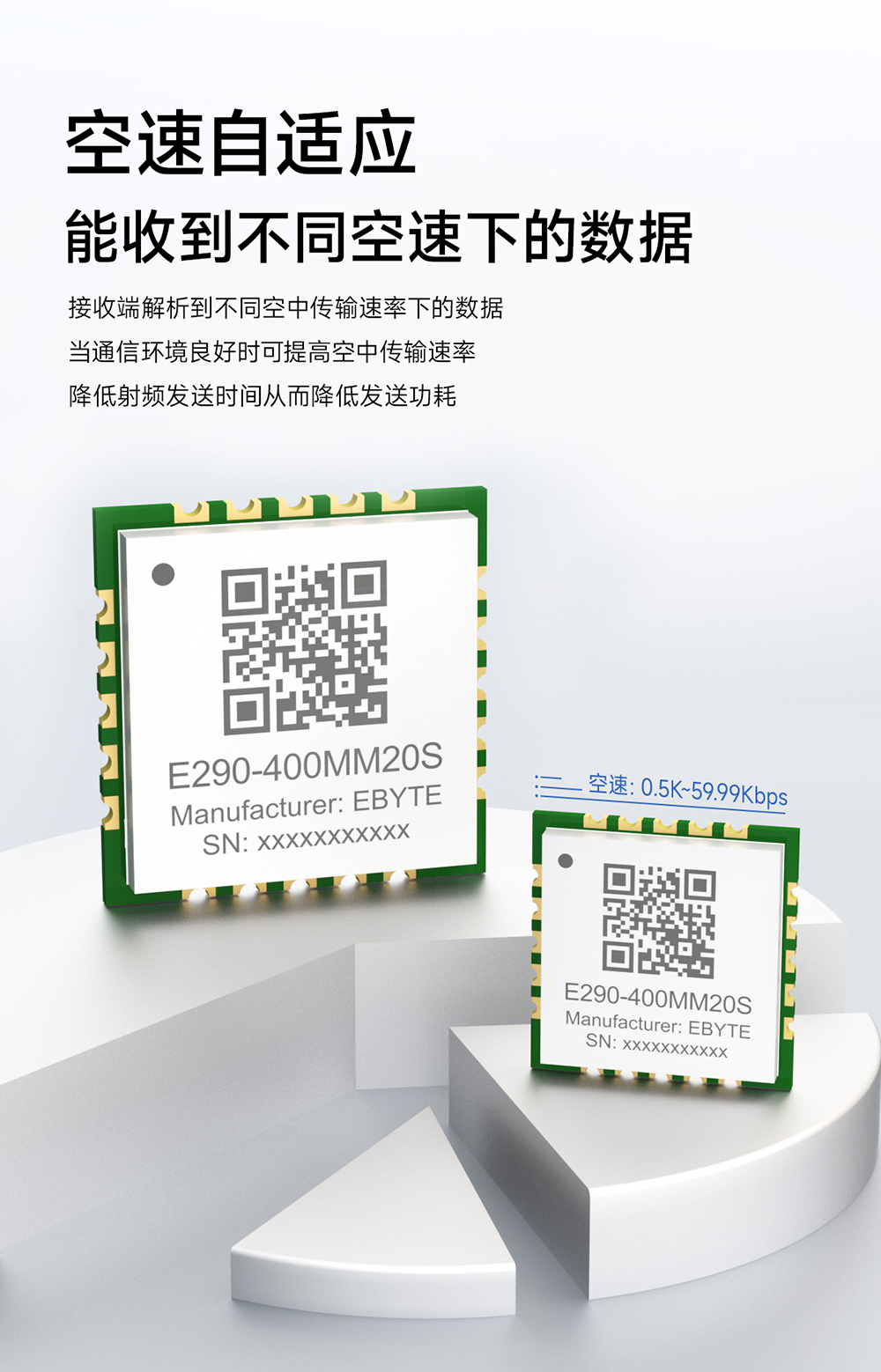

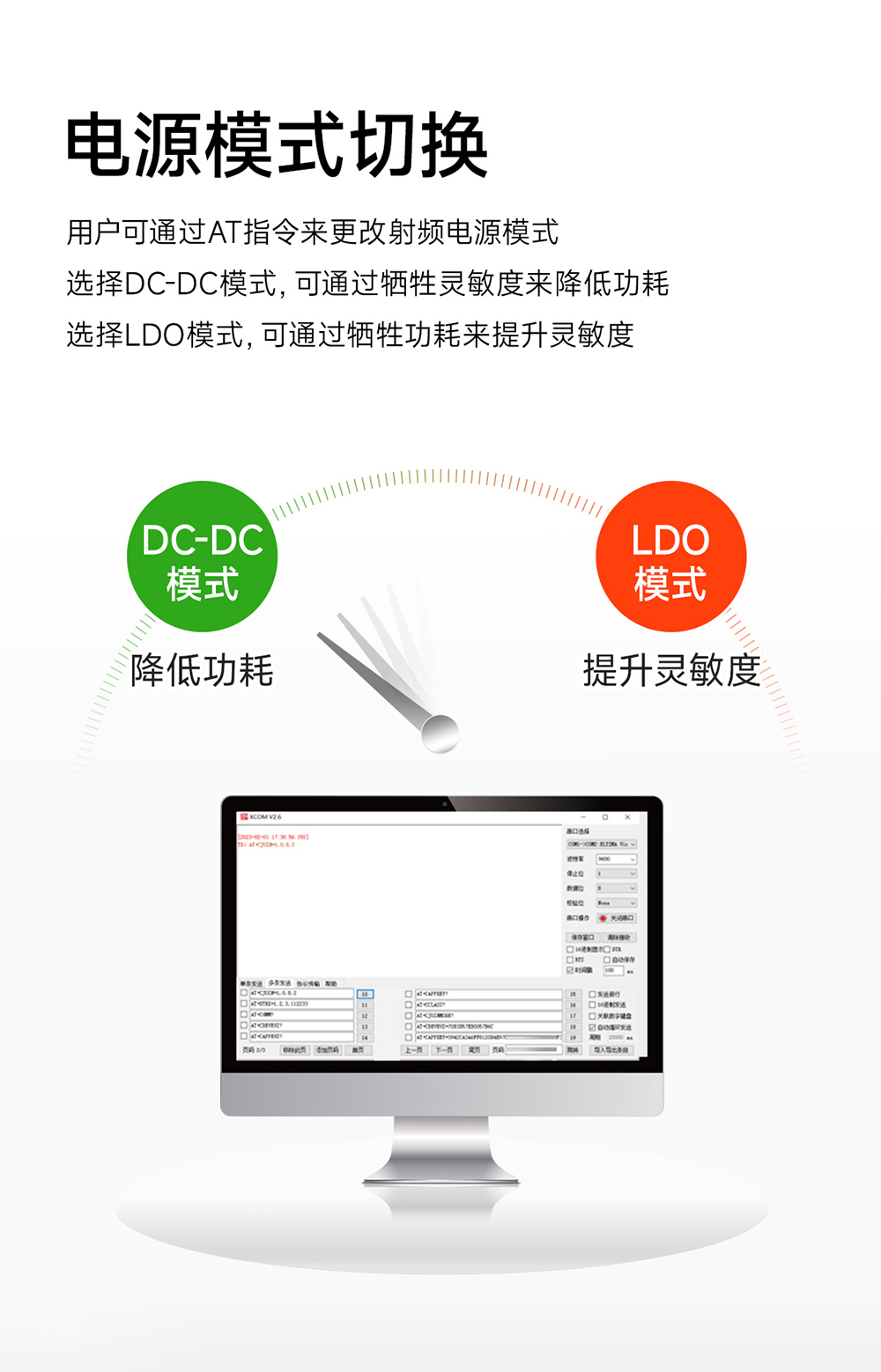

| 空中速率 | 0.5K | - | 59.99K | 用戶編程控制 |
| 參考距離（Km） | - | 5 | - | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(V) | 1.8 | 3.3 | 3.6 | LDO 模式，≥3V 可保證輸出功率，超過 3.6V 永久燒毀模塊。 | |
| 2 | 3.3 | 3.6 | DC-DC 模式，≥3V 可保證輸出功率，超過 3.6V 永久燒毀模塊。 | ||
| 通信電平(V) | - | 3.3 | - | 使用5V TTL，有風險燒毀 | |
| 功耗 | 發射電流（mA) | - | 120 | - | 瞬時功耗 |
| 接收電流（mA) | - | 8.2 | - | LDO 模式 | |
| - | 4.1 | - | DC-DC 模式 | ||
| 休眠電流（μA） | - | 0.2 | 軟件關斷 | ||
| 工作溫度（℃) | -40 | - | 85 | 工業級設計 | |
| 硬件參數 | 參數值 | 備注 |
| 封裝方式 | 貼片式 | - |
| FIFO | 256Byte | 單次發送最大長度 |

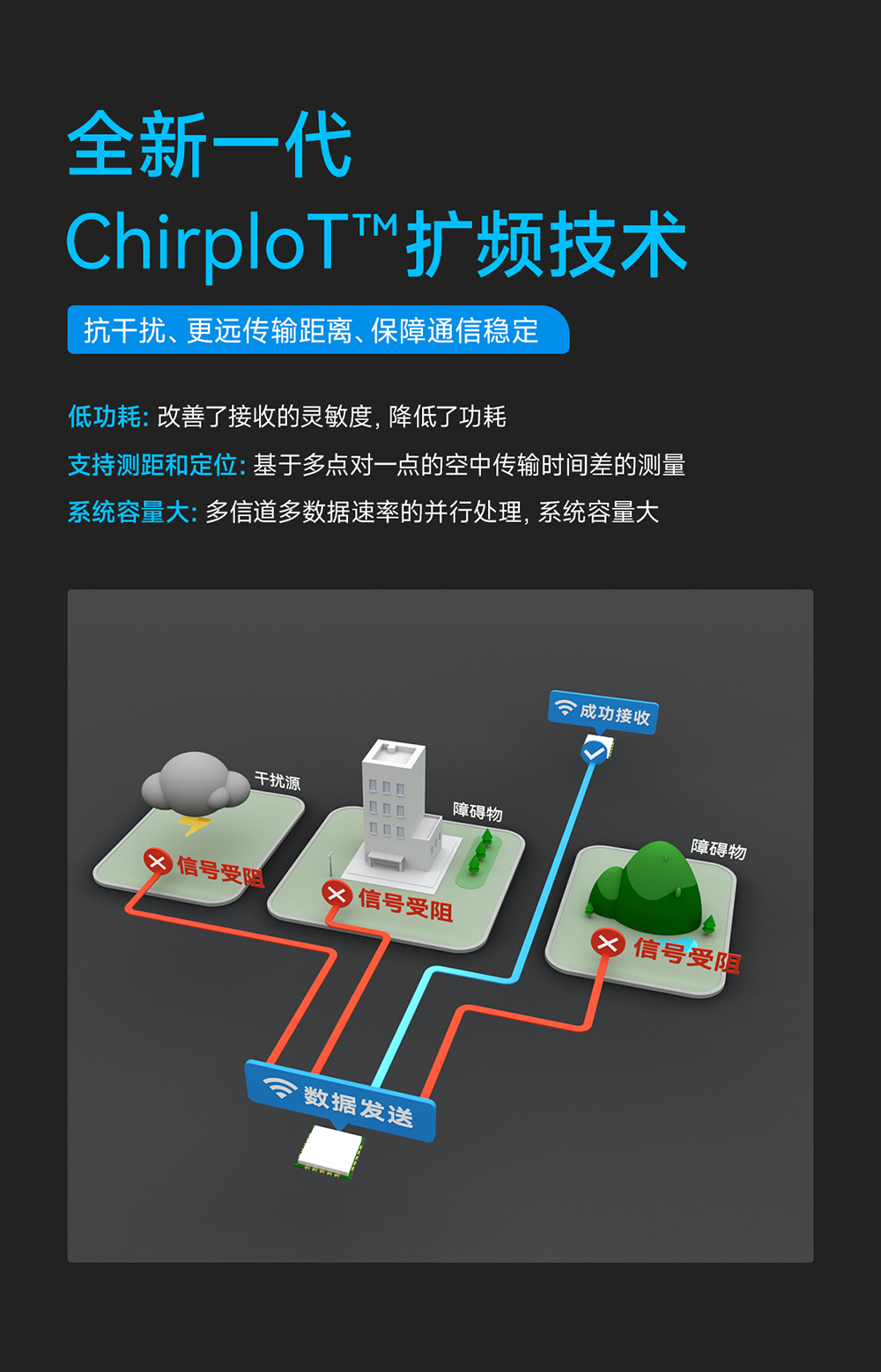

| 調制方式 | ChirpIoT? | 新一代 ChirpIoT?調制技術 |
| 接口方式 | 郵票孔 | 間距 1.27mm |
| 通信接口 | SPI/IIC | 參考 SPI 速率為 3M |

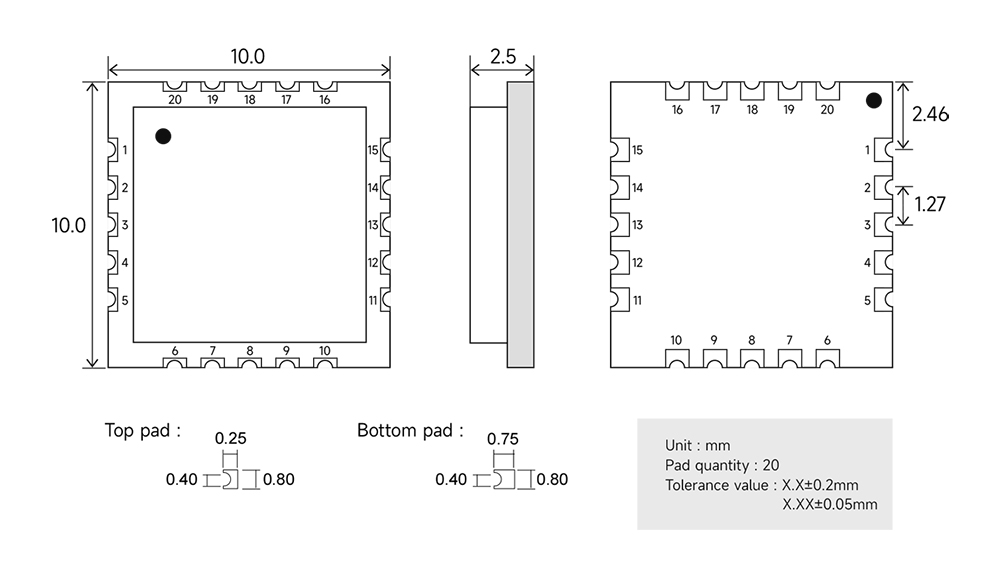

| 外形尺寸 | 10* 10*2.5 mm | |
| 產品凈重 | 0.5g 士 0.02g | |
| 射頻接口 | 郵票孔 | 等效阻抗約 50Ω |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | DCDC_IND | 內部 DCDC 輸出，連接外部串聯電感，參考推薦電路 | |
| 2 | DCDC_FB | 內部 DCDC 反饋輸入，DCDC 模式與 VDD123 相連，參考推薦電路 | |
| 3 | VDD123 | 電源 | 模擬電源，DCDC 模式連接 VFB，非 DCDC 模式連接總電源 |
| 4 | VCC | 電源 | 模塊電源，電壓范圍 1.8V~3.6V |
| 5 | GND | 模塊地 | |
| 6 | TXEN | 輸出 | 用于發送切換控制，與內部 GPIO0 相連，可以懸空 |
| 7 | RXEN | 輸出 | 用于接收切換控制，與內部 GPIO10 相連，可以懸空 |
| 8 | GND | 模塊地 | |
| 9 | GND | 模塊地 | |
| 10 | ANT | 輸出/輸入 | 射頻天線，理論輸出阻抗 50Ω |
| 11 | GND | 模塊地 | |
| 12 | GND | 模塊地 | |
| 13 | CAD | 輸出 | CAD 中斷引腳，與內部 GPIO11 相連 |
| 14 | DIO3 | 與內部 GPIO3 相連 | |
| 15 | IRQ | 輸出 | 射頻中斷引腳，與內部 GPIO1 相連 |
| 16 | MOSI | 輸入 | SPI 數據輸入信號，IIC 數據引腳 |
| 17 | MISO | 輸出 | SPI 數據輸出信號 |
| 18 | SCK | 輸入 | SPI 時鐘輸入引腳，IIC 時鐘輸入引腳 |
| 19 | NSS | 輸入 | SPI 片選信號，IIC 模式下恒為高 |
| 20 | NRST | 輸入 | 復位引腳 |
| 產品說明書 |
【芯片手冊】PAN3060  |
| 【用戶手冊】E290-400MM20S_UserManual_CN |
| 開發測試 |
| 【封裝文件】Pcb_E290-400MM20S |
| 【3D文件】E290-400MM20S(3D) |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |

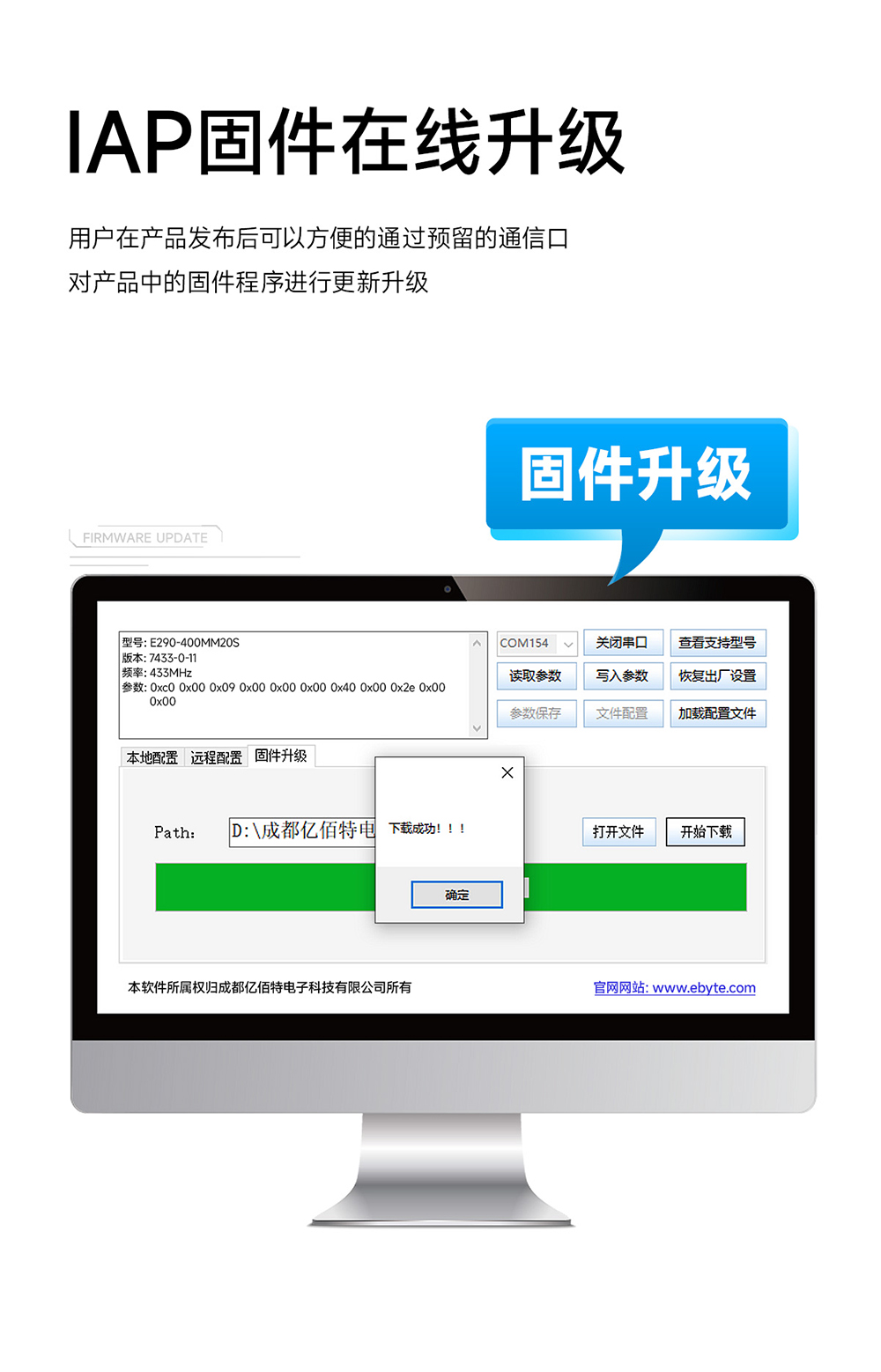

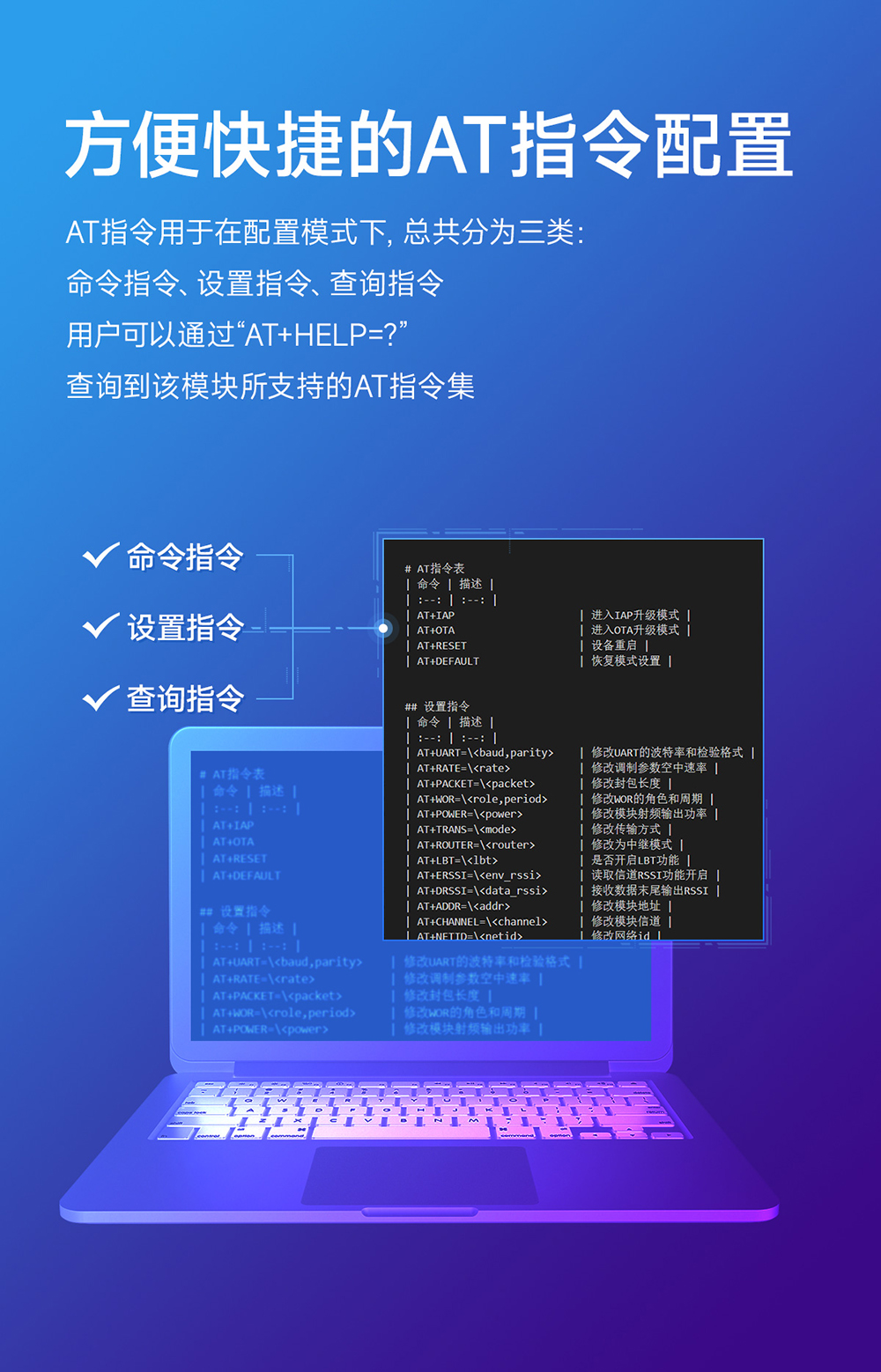

| 【配置軟件】E290參數配置軟件 |
