接口類型：UART
工作頻率：850.125～929.125MHz
發射功率：30dBm
通信距離：4.0km
尺寸大小：25*40.5mm 產品重量：5.2±0.1g

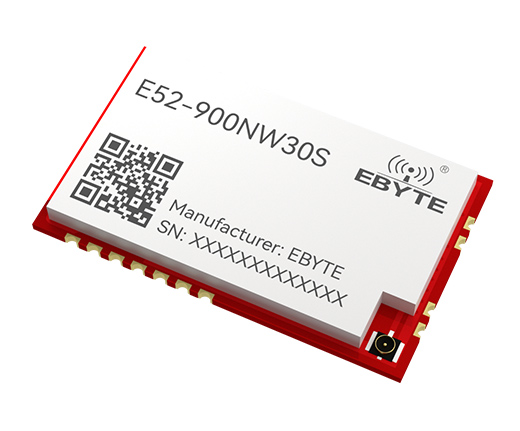

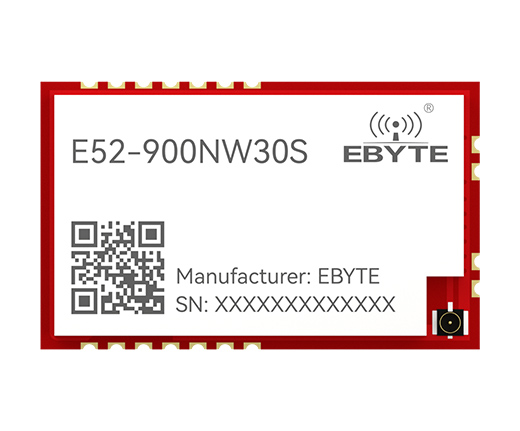

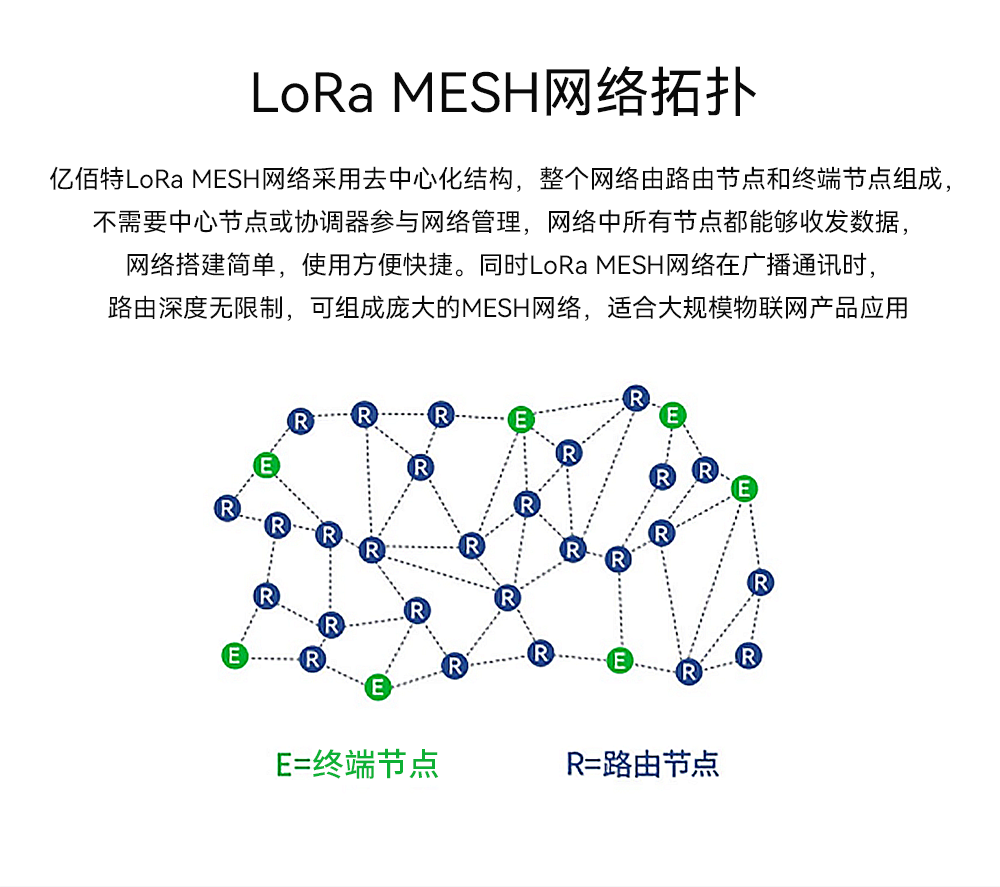

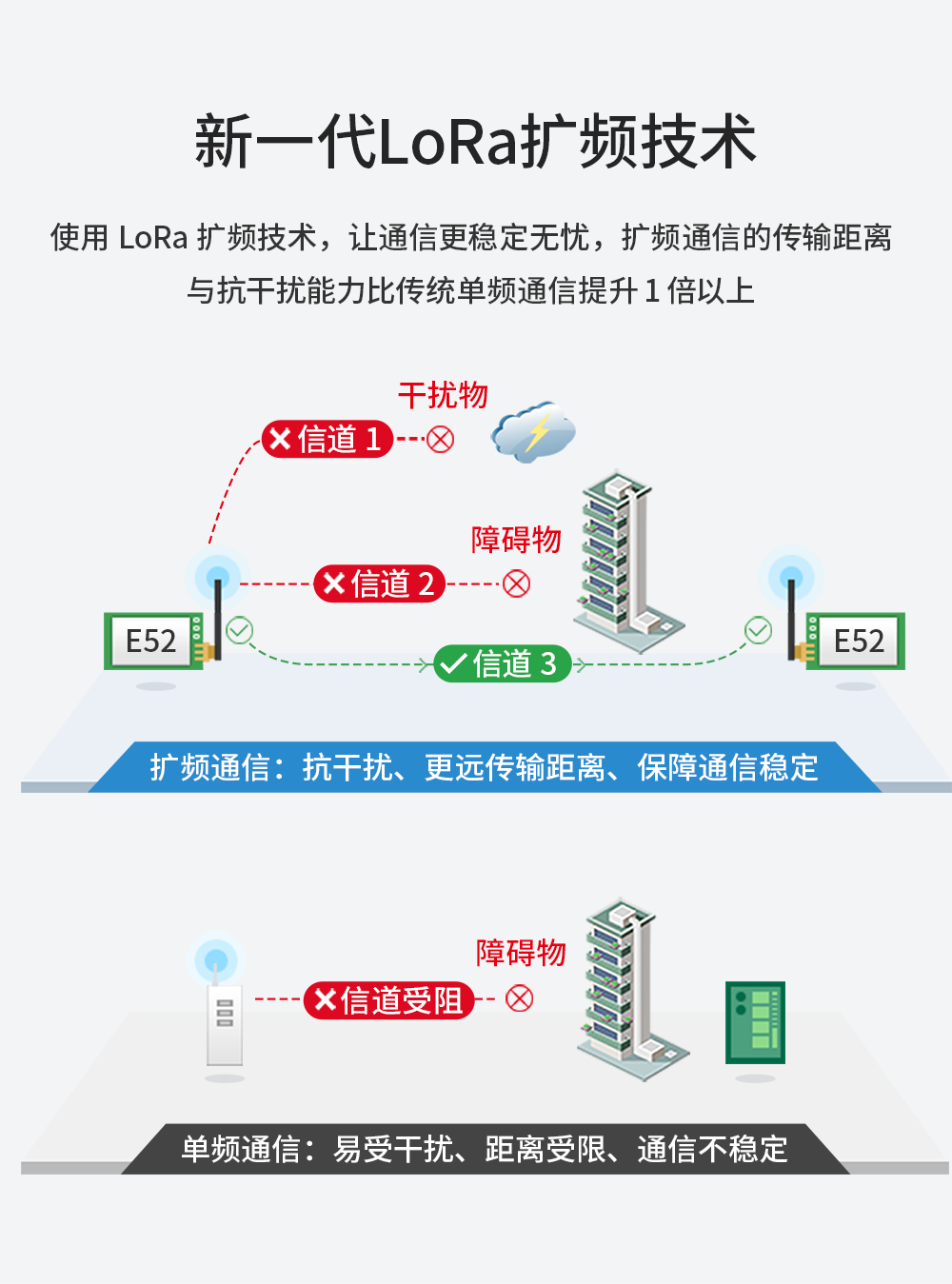

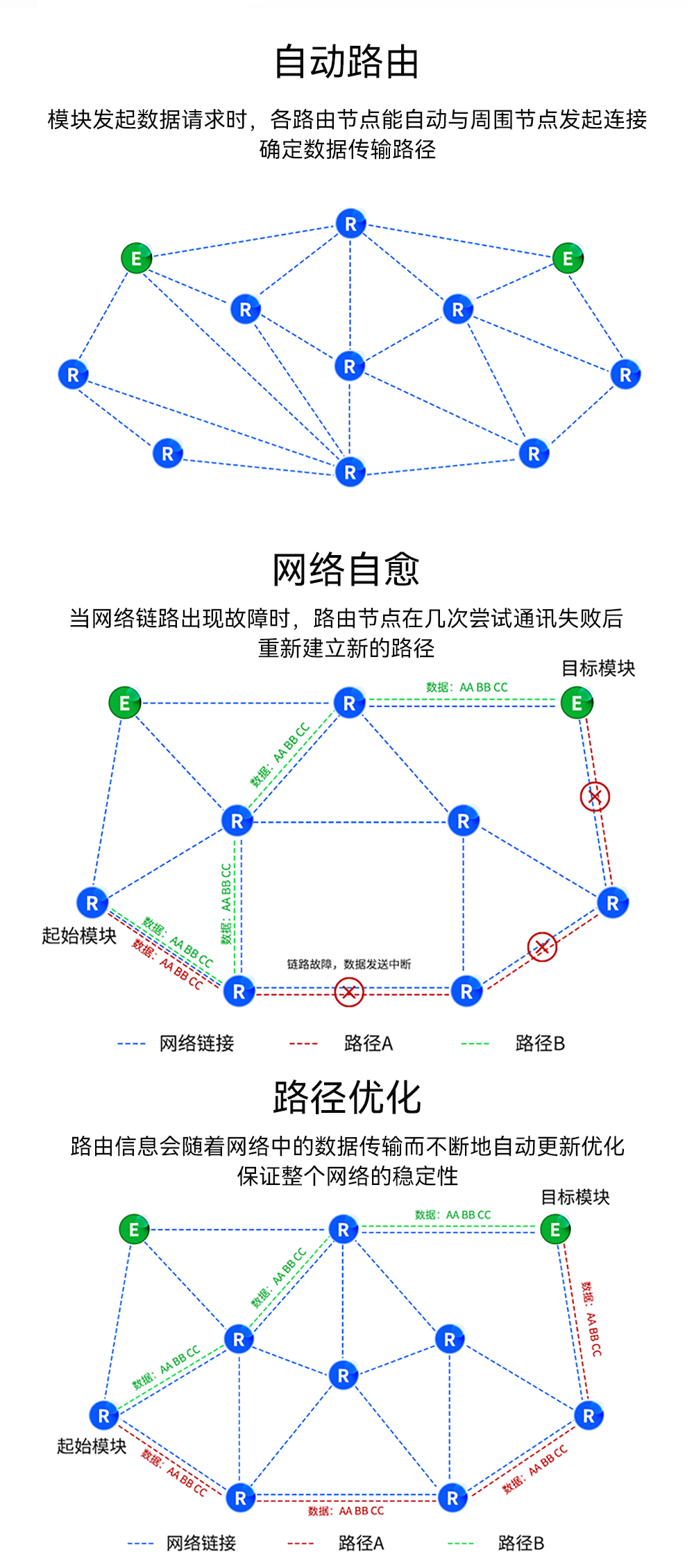

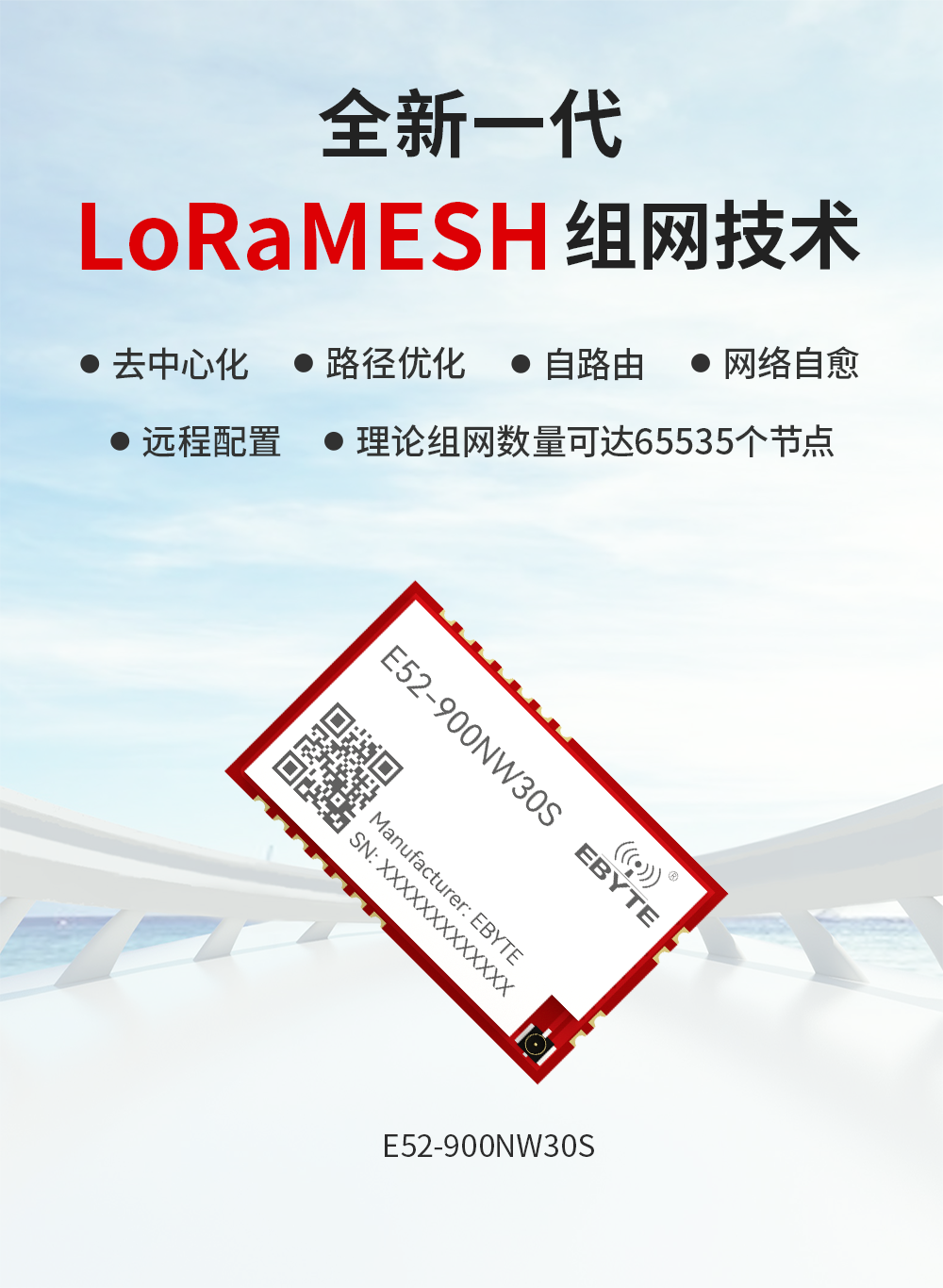

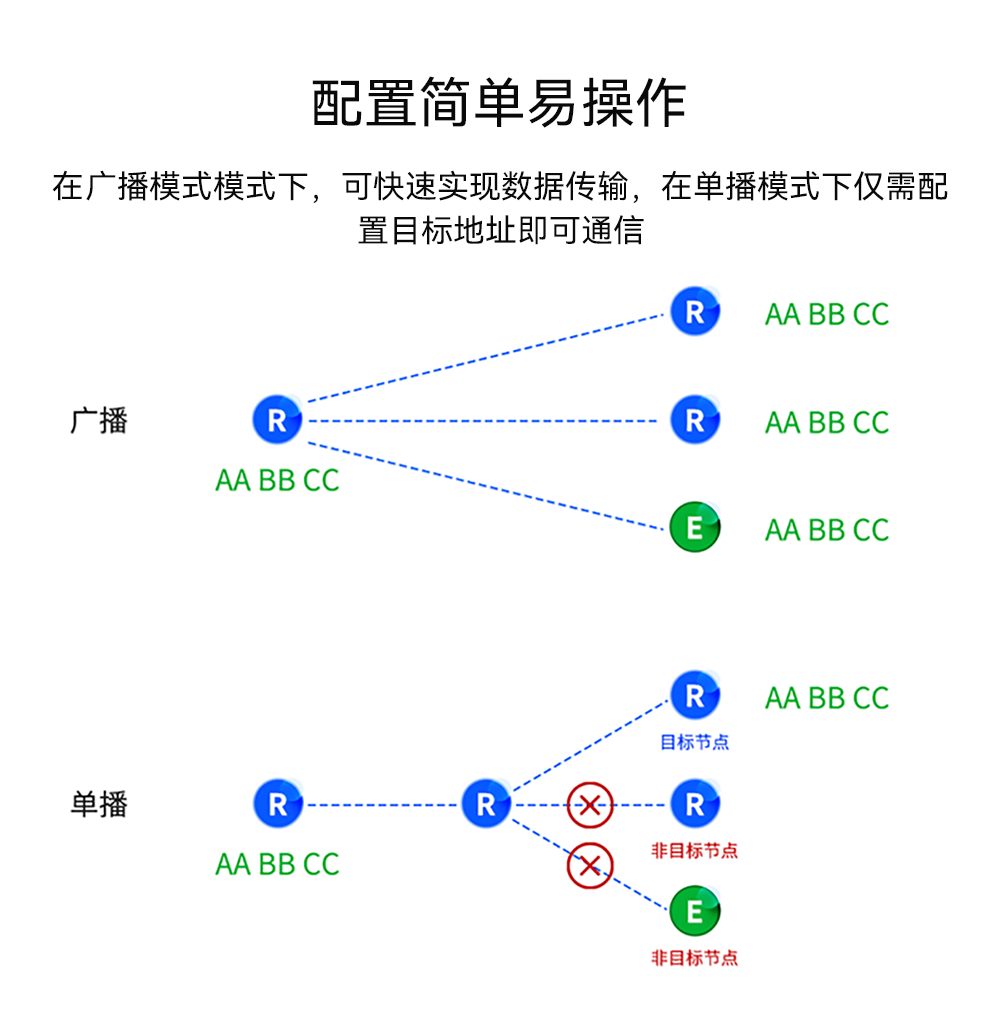

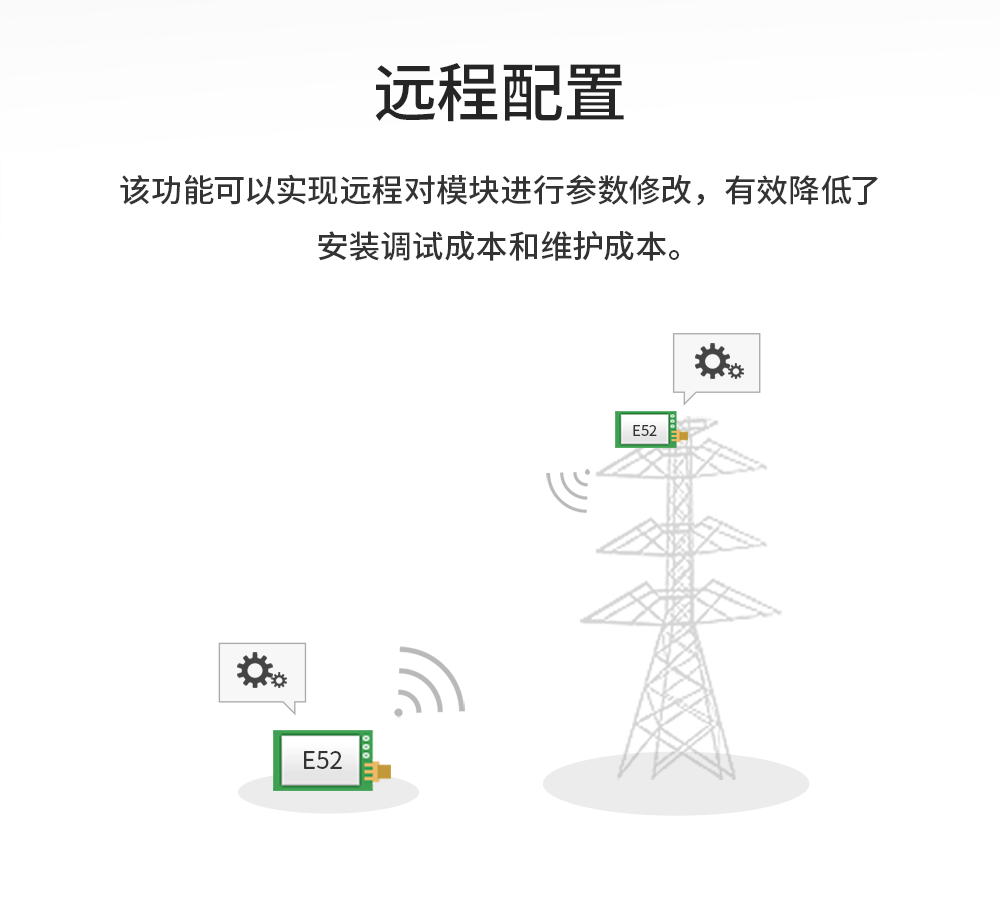

產品簡介：E52-900NW30S是基于LoRa擴頻技術的LoRa MESH組網模塊，最大輸出功率為30dBm，最高空中速率可達62.5K，最大支持波特率460800bps。該LoRa模組工作頻段默認868.125MHz，采用全新LoRa MESH組網技術，具有去中心化、自路由、網絡自愈、多級路由等功能特點，適用于智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、智慧農業等應用場景。

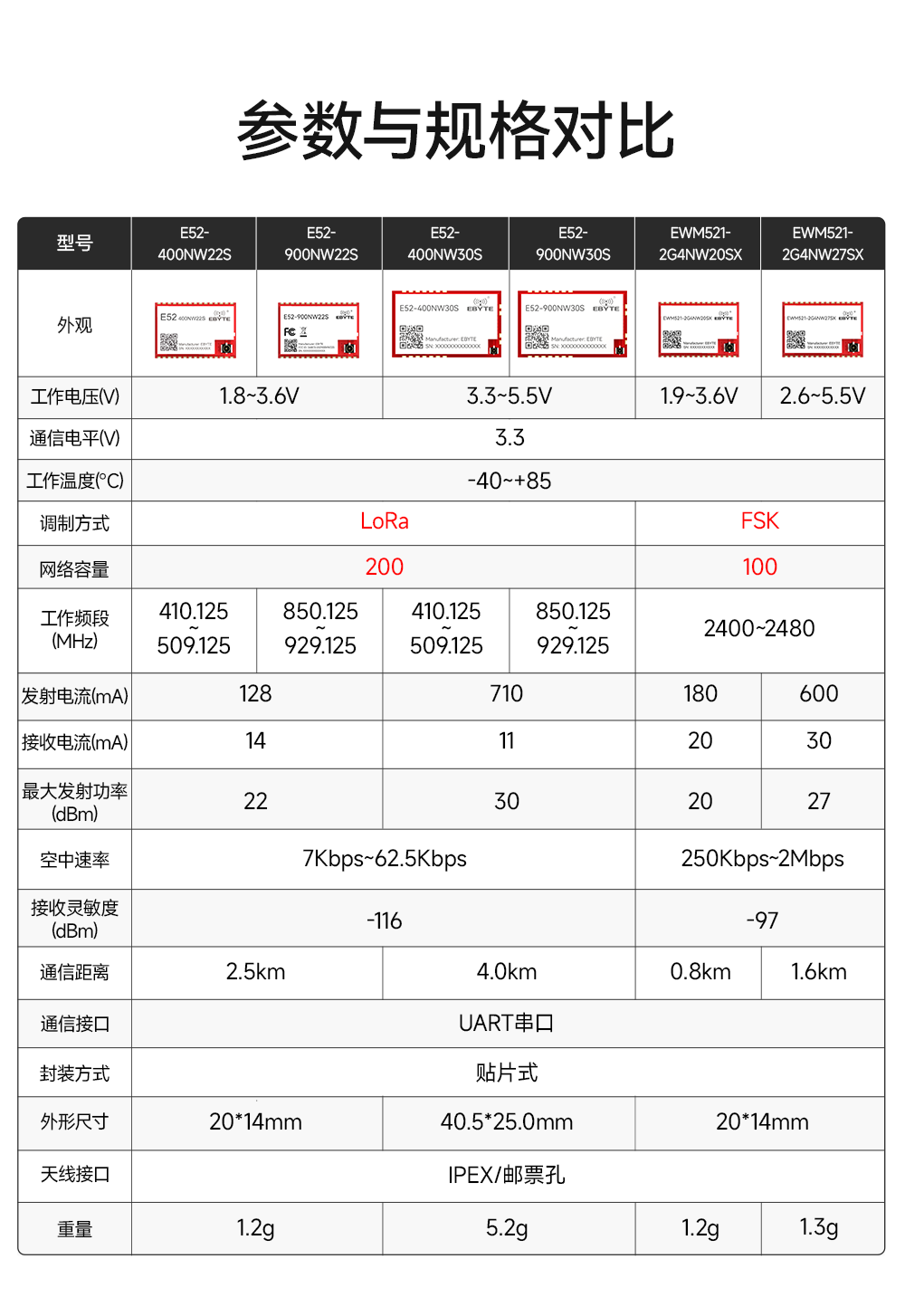

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓 | 0V | 5.5V | ≥5.0V 可保證輸出功率,超過 5.5V 可能燒毀模塊 |
| 工作溫度 | -40℃ | +85℃ | 工業級設計 |
| 工作濕度 | 10% | 90% | - |
| 儲存溫度 | -40℃ | +125℃ | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 3.3 | 5.0 | 5.5 | ≥5.0V 可保證輸出功率,超過 5.5V 可能燒毀模塊 | |
| 通信電平（V） | 3.3 | 使用 5.0V TTL 建議加電平轉換 | |||
| 工作溫度（℃） | -40 | - | +85 | 工業級設計 | |
| 工作頻段（MHz） | 850.125 | 868.125 | 929.125 | E52-900NW30S 模塊工作頻段，支持 ISM 頻段 | |
| 功 耗 | 發射電流（mA） | - | 710 | - | 瞬時功耗 |
| 工作電流（mA） | - | 11 | - | - | |
| 發射功率（dBm） | 15 | 30 | 30 | 用戶可自行配置 | |

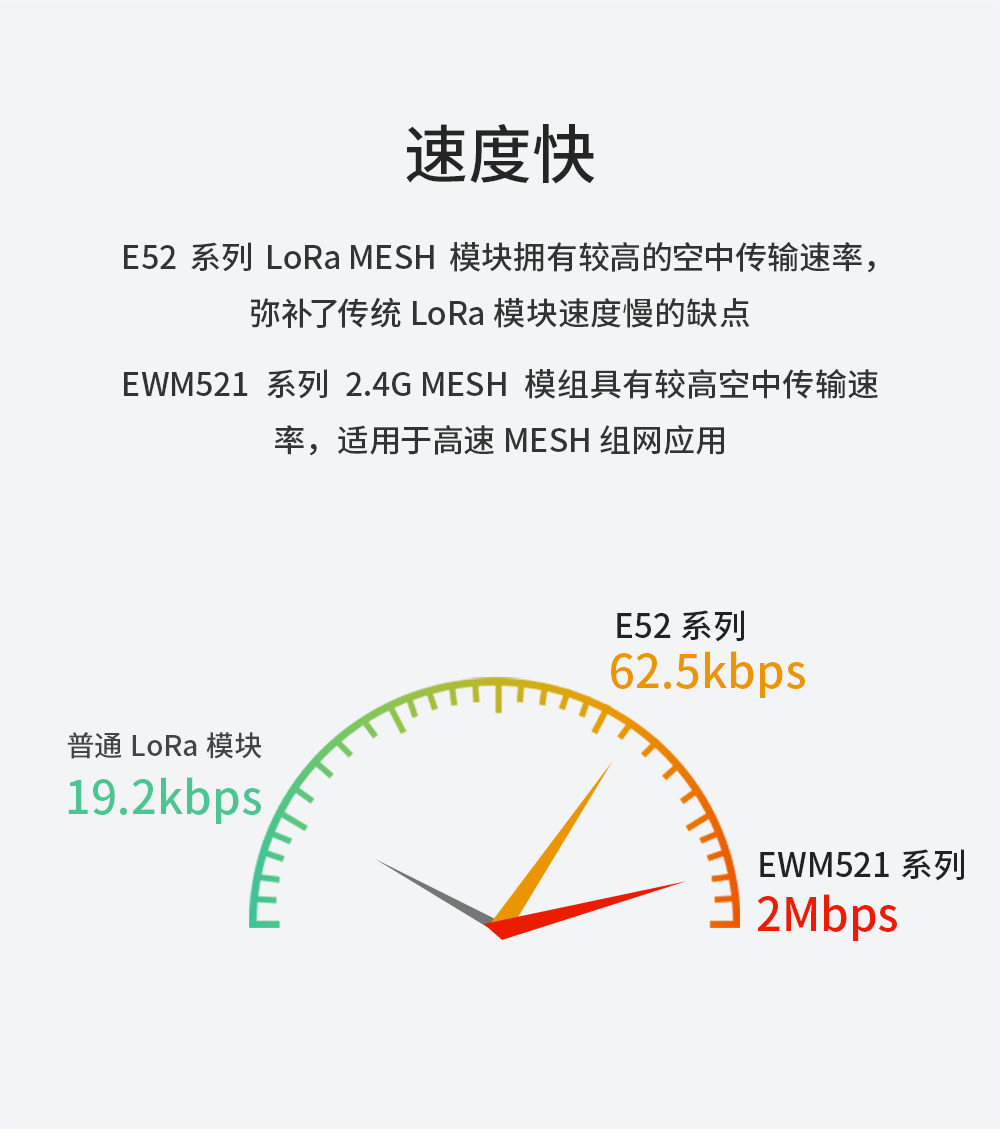

| 空中速率 | 7K | 62.5K | 62.5K | 空中速率三檔可選（62.5K、21.875K、7K） | |
| 接收靈敏度（dBm） | -121 | -116 | -111 | 三檔空中速率對應的靈敏度 | |
| 主要參數 | 描述 | 備注 |

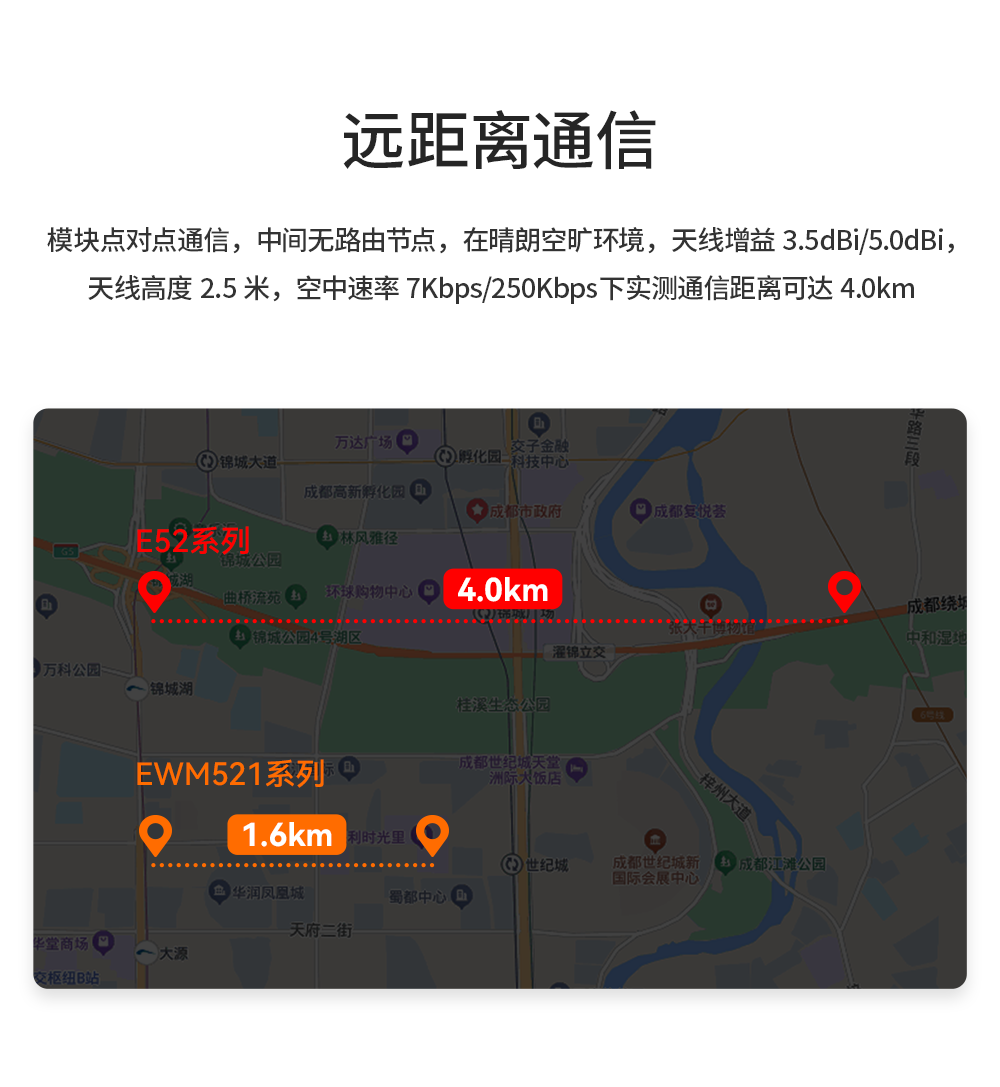

| 參考距離 | 4.0 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率 7Kbps |
| 分包方式 | 200 Btye | 單包最大容量，禁止超過最大容量 |
| 調制方式 | LoRa | - |
| 通信接口 | UART 串口 | 3.3V TTL 電平 |
| 封裝方式 | 貼片式 | - |

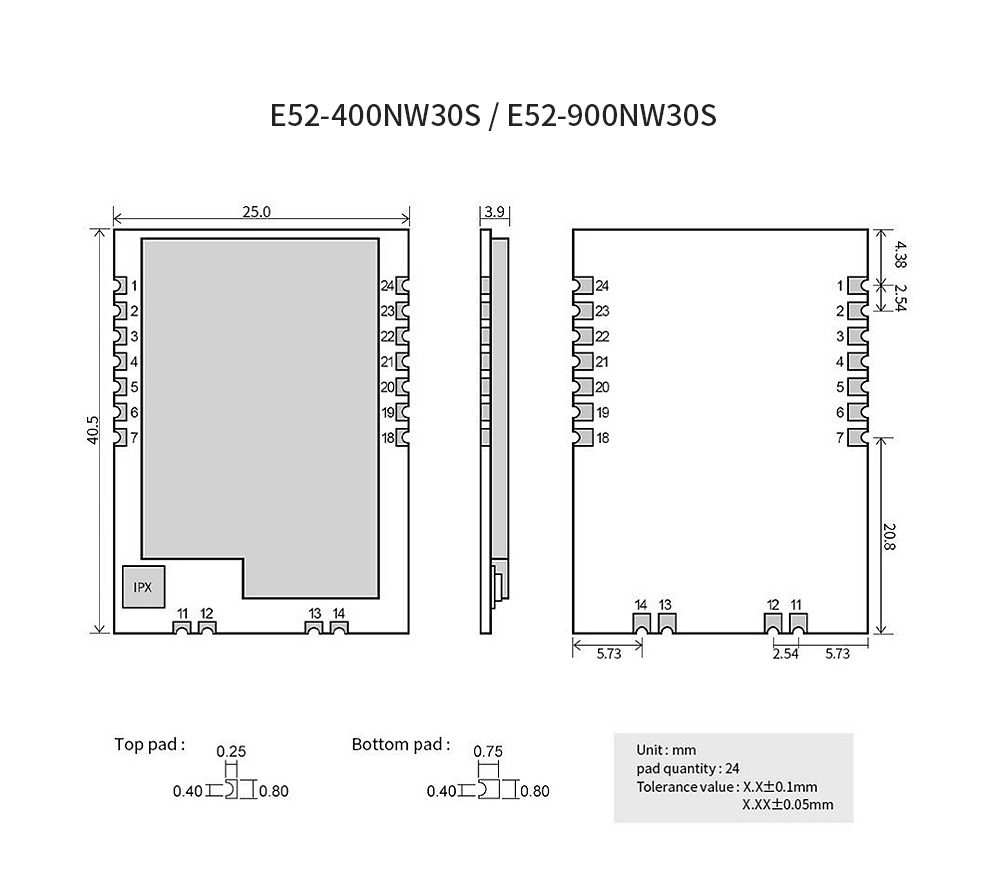

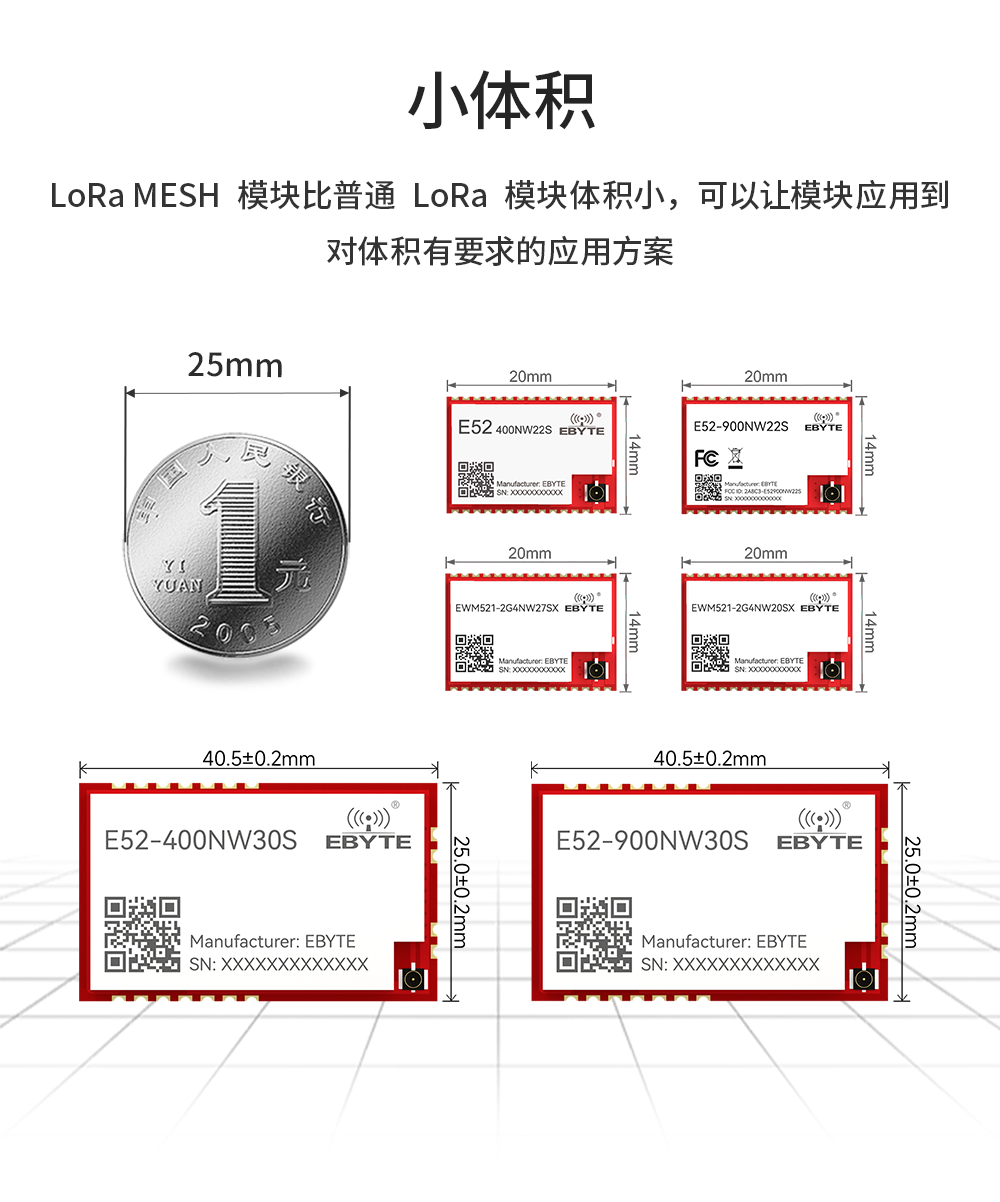

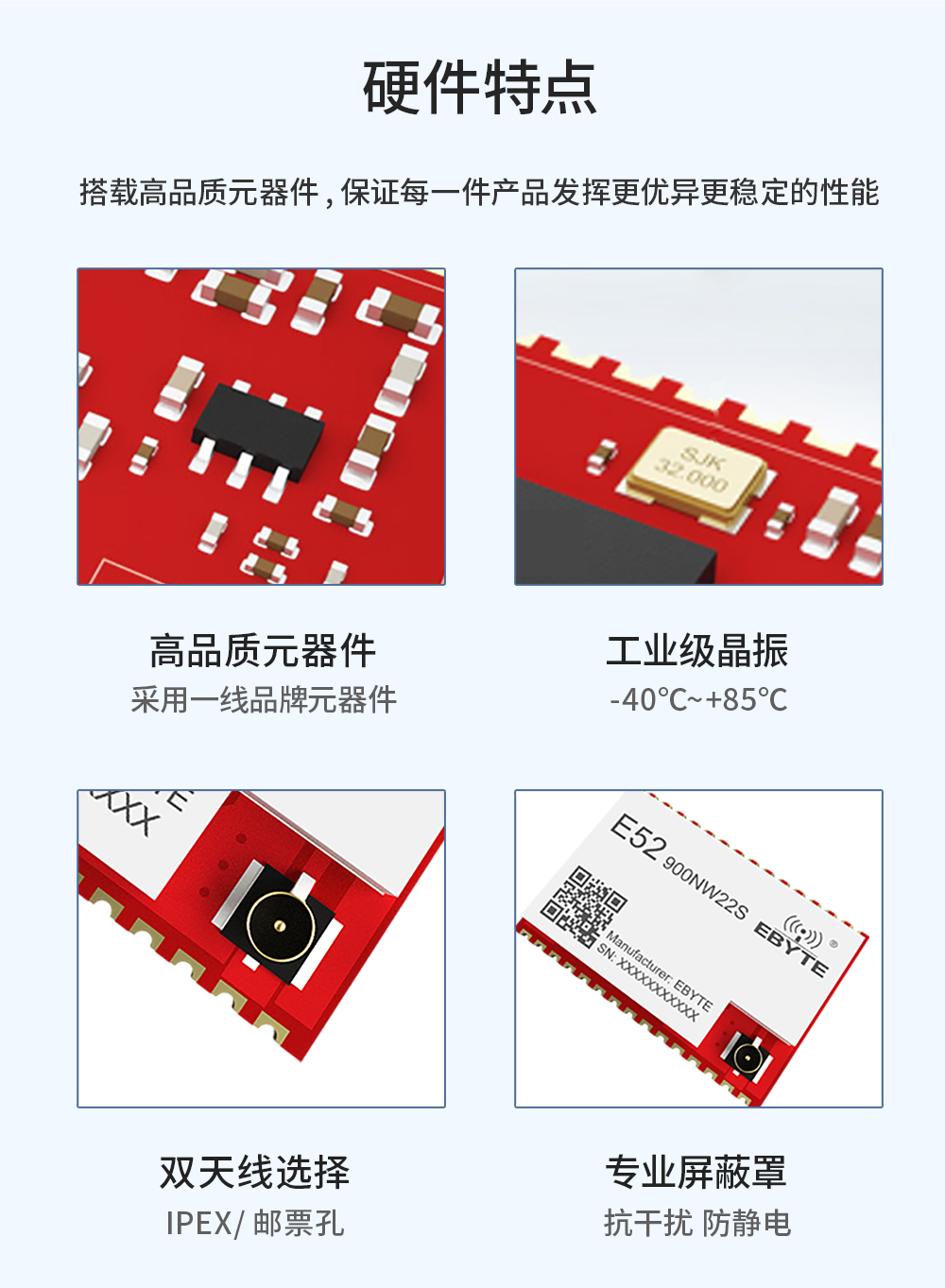

| 外形尺寸 | 40.5*25mm | ±0.2mm |
| 天線接口 | IPEX/郵票孔 | 特性阻抗約 50Ω |
| 重量 | 5.2g | ±0.1g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | VCC | 輸入 | 電源 VCC，支持 DC 3.3~5.5V 輸入 |
| 3 | BOOT | 輸入 | 默認高電平，上電拉低電平進入 Bootloader |
| 4 | TXD | 輸出 | UART_TXD，串口發送引腳 |
| 5 | RXD | 輸入 | UART_RXD，串口接收引腳 |
| 6 | DATA | 輸出 | 射頻發送指示引腳，默認高電平，低電平有效 |
| 7 | NC | - | 暫未使用，建議 NC |
| 11 | ANT | - | 天線接口，50Ω特性阻抗 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GND | - | 地線，連接到電源參考地 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 18 | NC | - | 暫未使用，建議 NC |
| 19 | NC | - | 暫未使用，建議 NC |
| 20 | NC | - | 暫未使用，建議 NC |
| 21 | NC | - | 暫未使用，建議 NC |
| 22 | NRST | 輸入 | 復位引腳，默認高電平，低電平有效 |
| 23 | GND | - | 電源地 |
| 24 | NC | - | 暫未使用，建議 NC |
