億佰特上市的E53-470FMS22S、E53-DTU(470FMS22)產品是基于LoRa擴頻技術開發的FMS設備監察系統模組，上文我們介紹了的基于E53系列FMS網關模組：FMS設備監察系統方案搭建和FMS網關快速應用教程，FMS設備監察系統是由 GUI（配置上位機）、FMS網關和lora無線模塊節點三部分組成。本文將詳細介紹FMS系統GUI啟動、GUI配置上位機網關設備管理功能教程。
打開GUI配置上位機，主界面顯示FMS系統節點列表信息。左側為串口連接和設備管理入口。

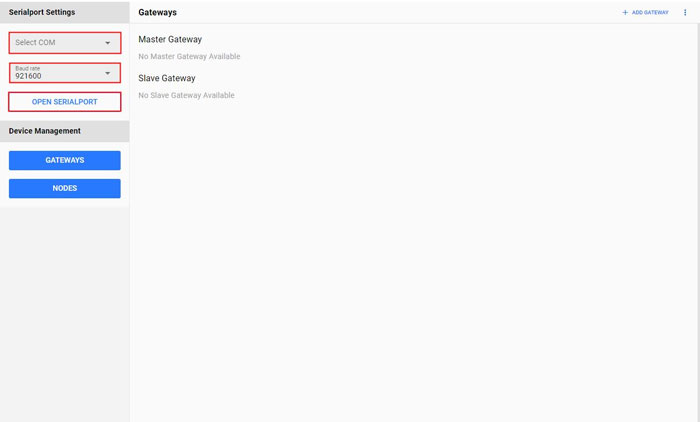

從左側“Serialport Settings”選擇當前連接的主網關的串口號，串口波特率為921600bps。點擊 “OPEN SERIALPORT”打開串口。串口打開后，GUI會自動查詢當前主網關的信息，包含網絡頻譜信息，掛載的從網關信息等。

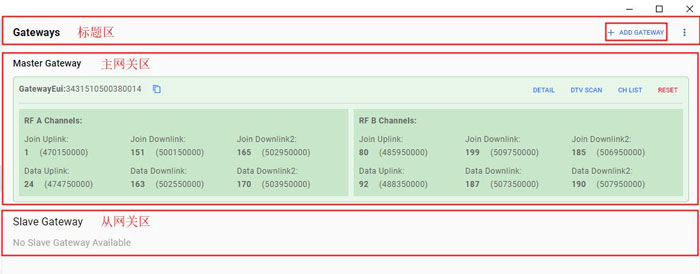

點擊左側“GATEWAYS”按鈕，GUI將切換至網關管理界面。網關管理界面分為標題區、主網關區和從網關區。
①標題區：
標題區主要提供添加從網關、設置輪詢心跳值、網關列表刷新、網關導入與導出等功能。

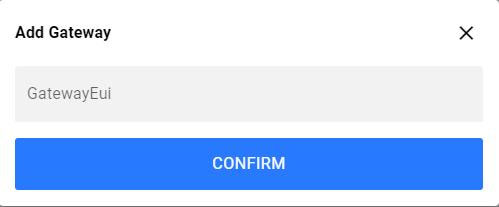

? 添加從網關：點擊右側“Add Gateway”，在彈窗輸入從網關 GatewayEui，即可成功添加新網關。

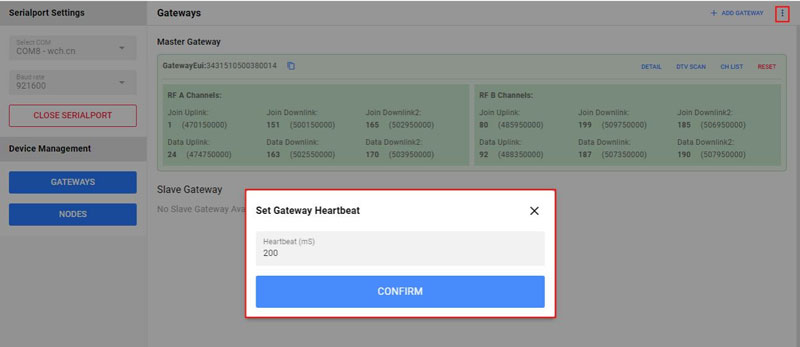

? 設置輪詢心跳值：點擊右側“...”，列表中選擇“Set Heartbeat”，在彈窗輸入數值，即可設置主網關輪詢從網關信息的心跳值，單位：ms，范圍：200~10000。
? 網關列表刷新：點擊右側“...”，列表中選擇“Reset List”，則立即刷新從網關列表。
? 網關導入與導出：點擊右側“...”，功能列表選擇“Export Gateways”或者 “Import Gateways”，用于批量導入或?qū)С鰪木W(wǎng)關。

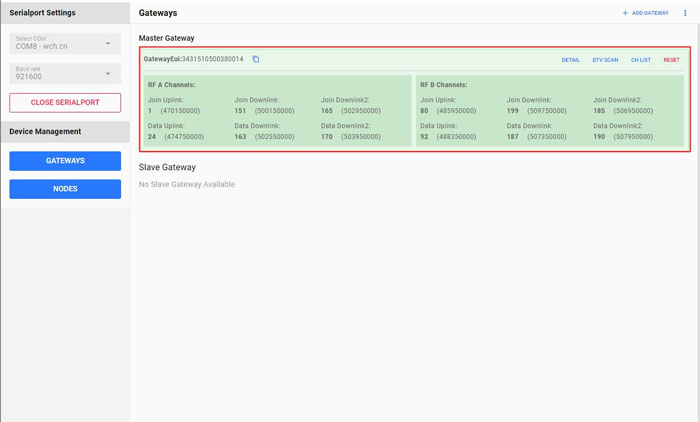

②主網關區：
主網關區主要提供展示網關歷史通信數據、DTV Scan 配置、Chlist 配置以及重啟主網關等功能。

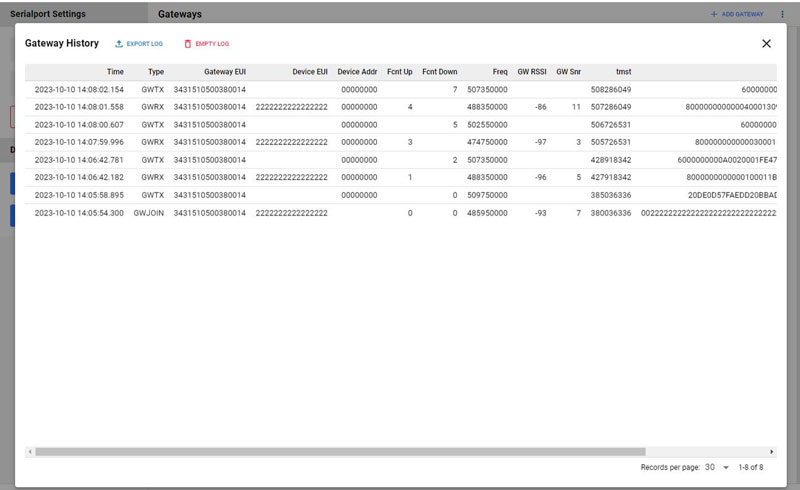

? 網關歷史通信數據：點擊“Detail”，能查看該主網關歷史通信數據，日志包含時間、數據包類型、接收數據的網關 GwEui、設備DevEui 等。
? DTV Scan 配置：點擊“DTV Scan”，將彈出 DTV Scan 配置界面，該界面功能包含如下： 配置 DTV 周期

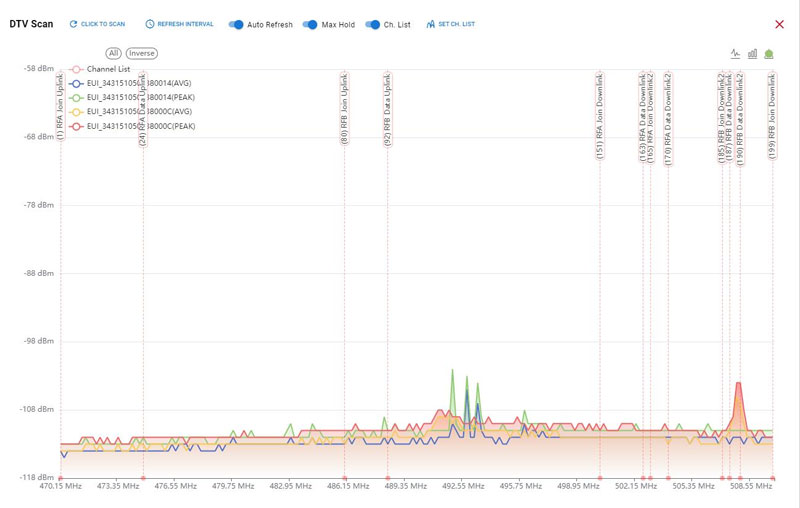

手動觸發DTV Scan：點擊“CLICK TO SCAN”，包含手動觸發一次 DTV Scan，當所有網關完成 DTV 掃描后，結果將以圖例的形式展現，用戶配置展示方式為折線圖或者柱狀圖，并且支持截圖保存。

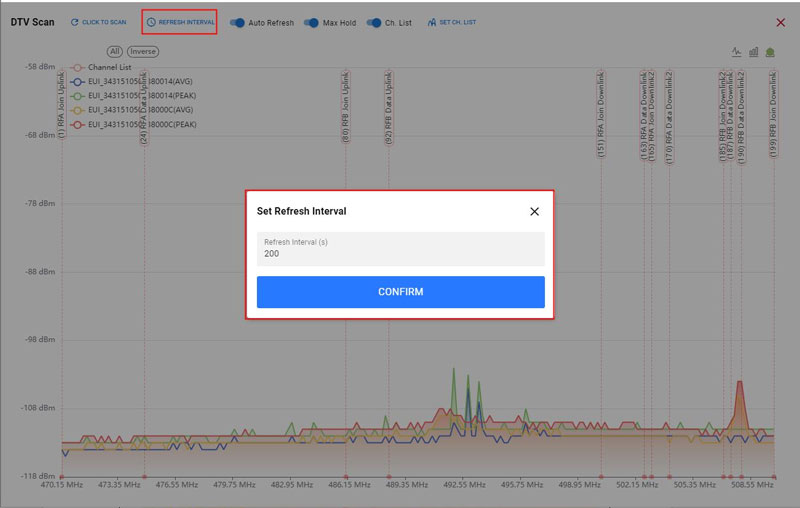

周期性 DTV Scan：GUI默認關閉周期性DTV SCAN。若需開啟，則勾選 “Auto Refresh”，點擊“REFRESH INTERNAL”，在彈窗輸入周期值；若需關閉該功能，則關閉勾選“Auto Refresh”。
最大值保持：勾選“Max Hold”，則 DTV Scan 每個信道最大值會一直保留。
Chlist 配置：勾選“Ch. List”，用戶能清晰看到當前網關 JOIN 和 DATA 信道，結合 DTV SCAN 掃描結果，用戶可快速判斷當前網關信道是否被干擾。
若當前信道存在干擾，用戶可拖拽信道線起始圓圈至合適信道，再點擊“SET CH.LIST” -> “SET CHANNEL LIST”快速修改網關信道值（JOIN 上行信道不支持修改）；

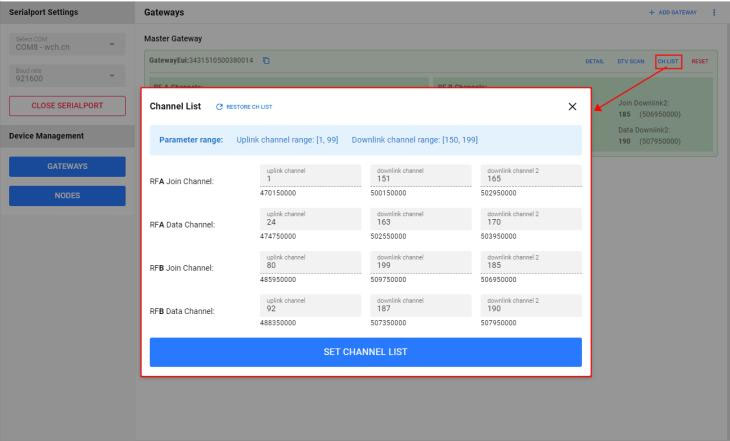

或者點擊“SET CH. LIST”進入 Chlist 配置界面，手動輸入信道值，再點擊“SET CHANNEL LIST”進行修改；
若用戶想取消本次操作，在 Chlist 配置界面，點擊“RESTORE CHLIST”即可取消本次操作（已點擊“SET CHANNEL LIST”后該操作無效）。
注：全網Chlist 修改期間，無法再次觸發。
? 設置 Chlist：參考“DTV Scan 配置-Chlist 配置”說明。
? 重啟主網關：點擊“Reset”，立即重啟主網關。
③從網關區：

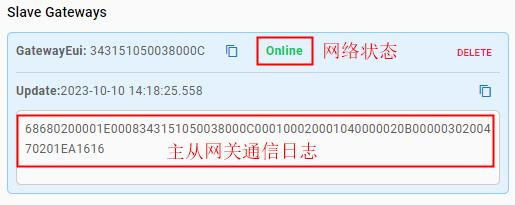

從網關區主要提供展示從網關的網絡狀態、主從網關間的實時通信日志、刪除從網關等功能。
更多FMS系統GUI節點狀態管理及FMS設備監察系統GUI節點通信教程，我們后邊會做詳細介紹。
