規格：8AI差分電流

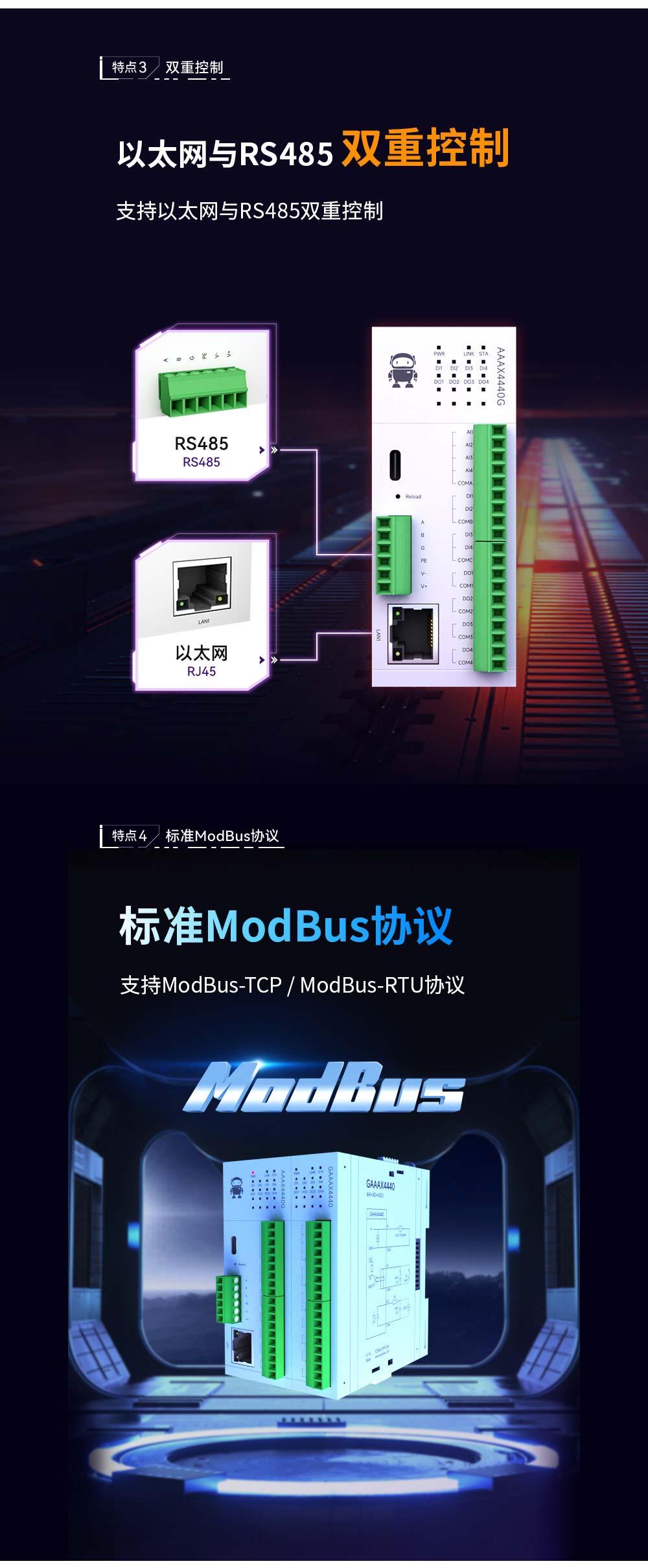

通訊接口：RJ45、RS485
工作電壓：DC 9～36V
安裝方式：定位孔、導軌安裝

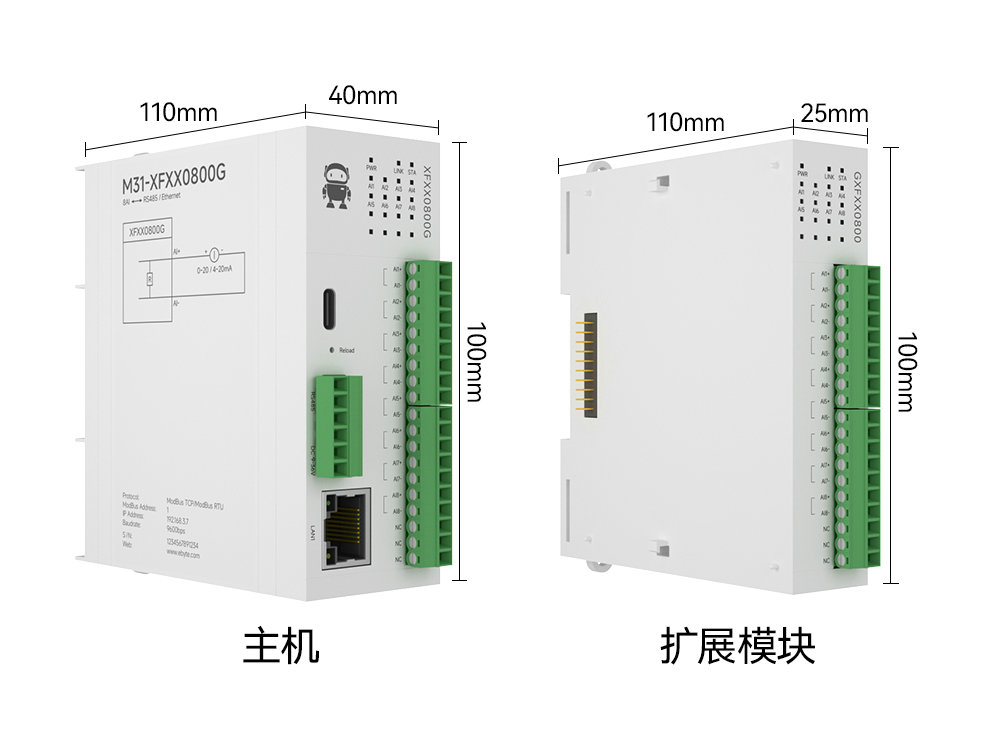

產品尺寸：110*25*100mm
產品重量：125±5g

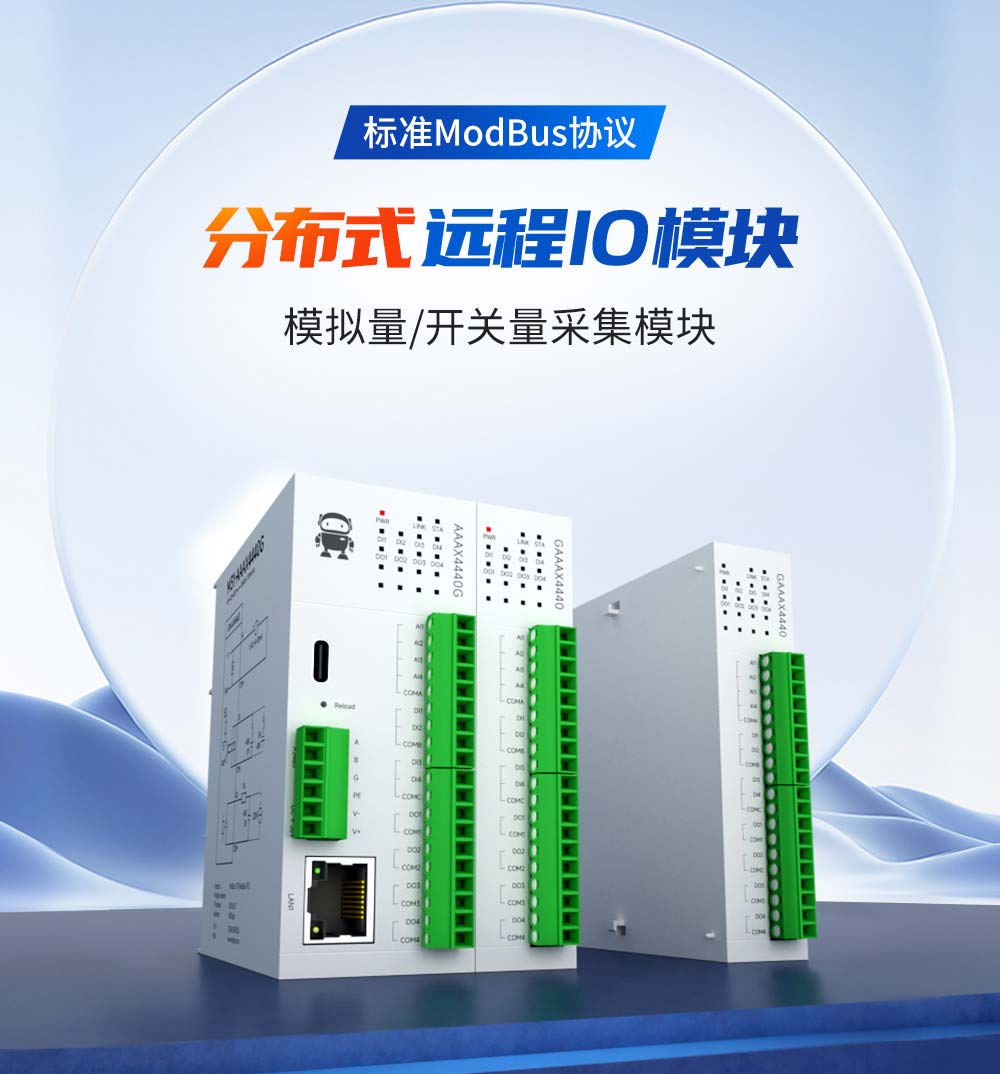

產品簡介：分布式IO擴展模塊在結構上采用可擴展設計，需要搭配我司M31系列分布式IO主機一起使用。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| DI輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 輸入阻抗 | 7.2kΩ | |
| 采集頻率 | 最大1K Hz | |
| 輸入指示 | DI綠色LED指示燈 | |
| AI輸入 | 采集特性 | 單端輸入/差分輸入（型號可選） |
| 輸入類型 | 單端電流：0-20mA、4-20mA 差分電流：0-20mA、4-20mA、±20mA 差分電壓：0-5V、±5V、0-10V、±10V | |
| AI分辨率 | 16位（差分）/12位（單端） | |
| AI精度 | 1‰(差分)/3‰（單端） | |
| 采集頻率 | 單端最大100Hz/差分最大40Hz | |
| 輸入指示 | AI綠色LED指示燈 | |
| DO輸出 | DO輸出類型 | A型繼電器（常開） |
| DO輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個COM公共端電流總和最大支持8A） | |
| 輸出指示 | DO綠色LED指示燈 | |
| AO輸出 | 輸出類型 | 0-20mA、4-20mA |
| AO輸出精度 | 3‰ | |
| 輸入指示 | AO綠色LED指示燈 | |
| 其他 | 產品尺寸 | 110mm * 25mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 |

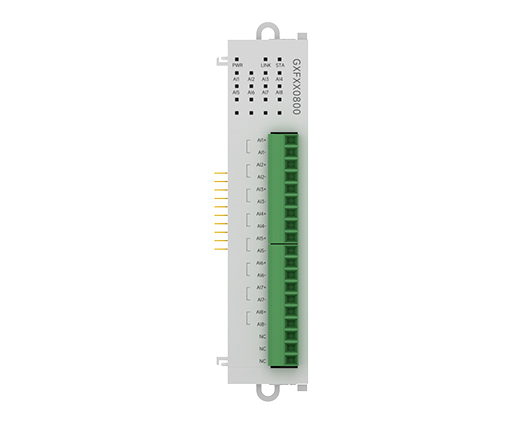

| 絲印 | 名稱 | 說明 |
| AI1+ | AI1模擬量輸入+ | AI1模擬量輸入+接口，與AI1-配合使用 |
| AI1- | AI1模擬量輸入- | AI1模擬量輸入-接口，與AI1+配合使用 |
| AI2+ | AI2模擬量輸入+ | AI2模擬量輸入+接口，與AI2-配合使用 |
| AI2- | AI2模擬量輸入- | AI2模擬量輸入-接口，與AI2+配合使用 |
| AI3+ | AI3模擬量輸入+ | AI3模擬量輸入+接口，與AI3-配合使用 |
| AI3- | AI3模擬量輸入- | AI3模擬量輸入-接口，與AI3+配合使用 |
| AI4+ | AI4模擬量輸入+ | AI4模擬量輸入+接口，與AI4-配合使用 |
| AI4- | AI4模擬量輸入- | AI4模擬量輸入-接口，與AI4+配合使用 |
| AI5+ | AI5模擬量輸入+ | AI5模擬量輸入+接口，與AI5-配合使用 |
| AI5- | AI5模擬量輸入- | AI5模擬量輸入-接口，與AI5+配合使用 |
| AI6+ | AI6模擬量輸入+ | AI6模擬量輸入+接口，與AI6-配合使用 |
| AI6- | AI6模擬量輸入- | AI6模擬量輸入-接口，與AI6+配合使用 |
| AI7+ | AI7模擬量輸入+ | AI7模擬量輸入+接口，與AI7-配合使用 |
| AI7- | AI7模擬量輸入- | AI7模擬量輸入-接口，與AI7+配合使用 |
| AI8+ | AI8模擬量輸入+ | AI8模擬量輸入+接口，與AI8-配合使用 |
| AI8- | AI8模擬量輸入- | AI8模擬量輸入-接口，與AI8+配合使用 |
| VO+ | 懸空 | 無作用，不允許接入 |
| VO+ | 懸空 | 無作用，不允許接入 |
| VO- | 懸空 | 無作用，不允許接入 |
