我們前文介紹了M31-AAAX4440G型號分布式IO主機模塊和組態王通信教程的案例簡介、教程硬件準備、軟件準備、組態王軟件安裝、新建工程項目以及新建設備步驟等教程,本文接著M31系列分布式IO模塊與組態王通信教程步驟,介紹創建變量和界面設計的步驟教程。如下所示:

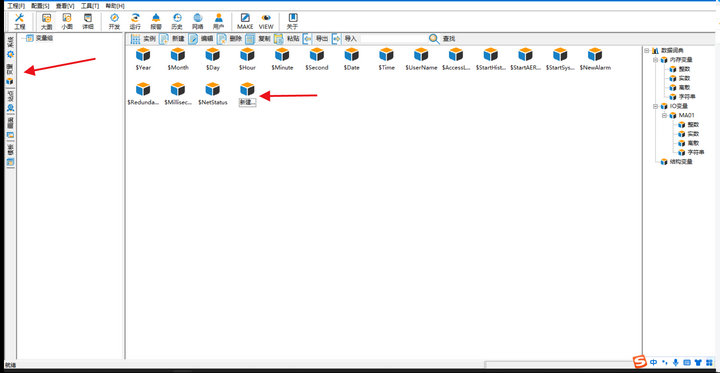

在最左側點擊“變量“”,然后雙擊“新建”,如圖所示:

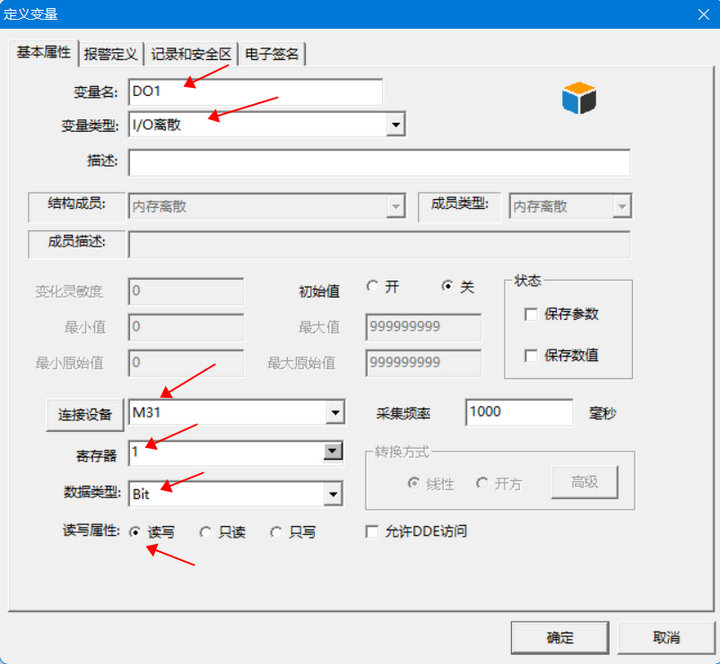

接下來要演示的是設備的DO,首先填入自定義的變量名“DO1”,選擇變量類型“IO離散”,選擇連接的設備“M31”,寄存器填寫“00001”(查詢M31-AAAX4440G設備的相關寄存器表,在億佰特無線數傳模塊產品詳情下載用戶手冊查詢寄存器地址:http://www.vc0p1s10a.cn),數據類型為“bit”,讀寫屬性選擇“讀寫”,最后點擊“確定”,如圖所示:

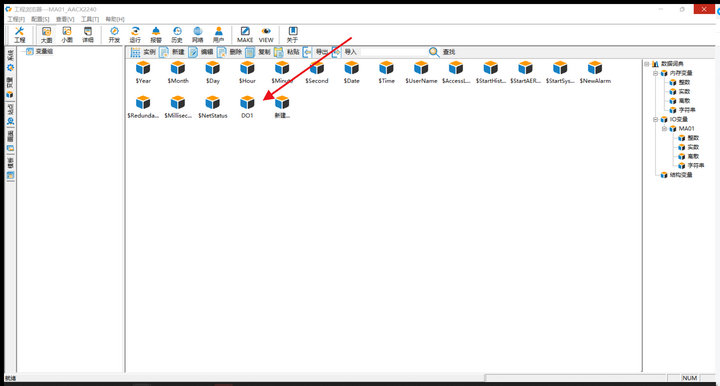

創建好后,此處就會顯示剛剛建立的“DO1”變量,如圖所示:

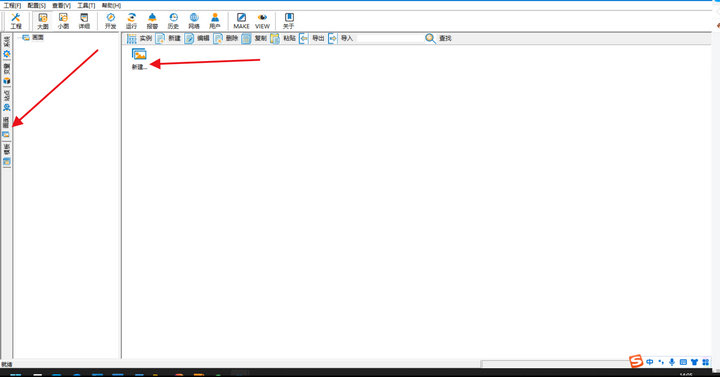

1.在最左側點擊“畫面“”,然后雙擊“新建”,如圖所示:

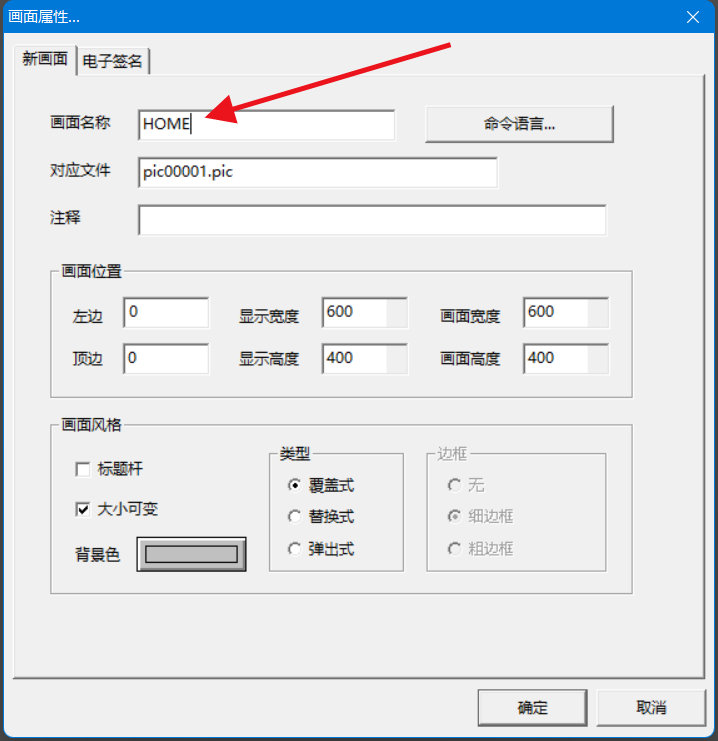

2.在彈出的對話中,填寫畫面名稱“HOME”,然后點擊“確定”,如圖所示:

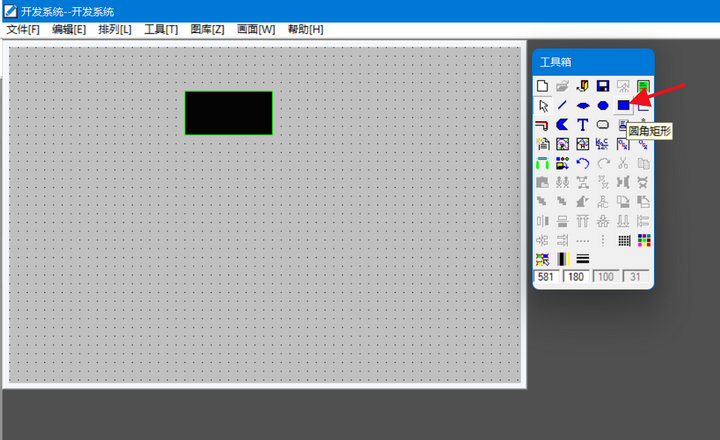

3.點擊確定之后,就會出現新的畫面,點擊工具箱里的“圓角矩形”,然后在畫布上長按左鍵拖動1個自己覺得尺寸合適的“圓角矩形”出來,如圖所示:

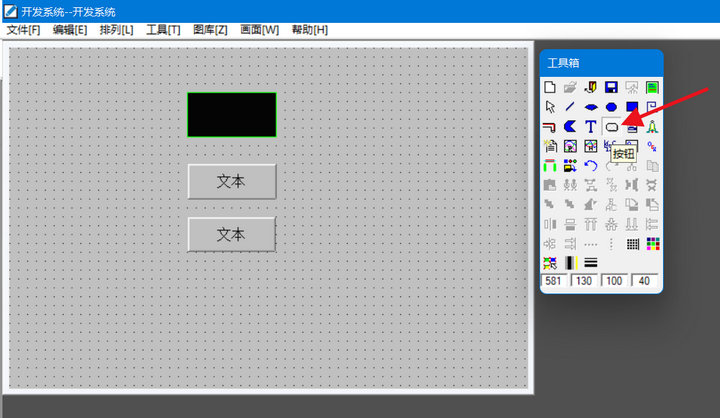

4.點擊工具箱里的“按鈕”,然后在畫布上長按左鍵拖動2個自己覺得尺寸合適的“按鈕”,如圖所示:

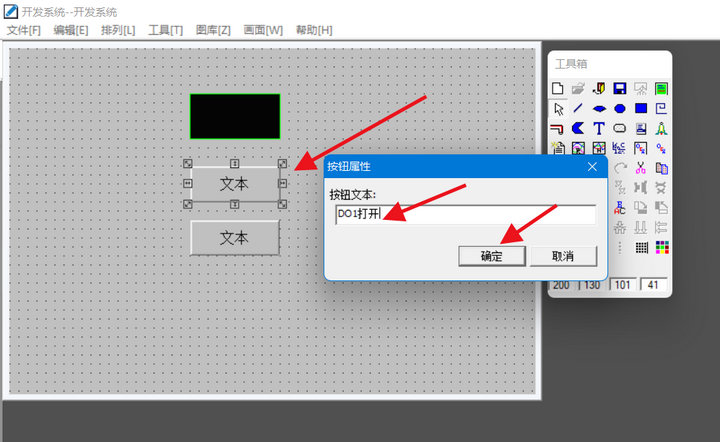

5.右鍵單擊畫布上的“按鈕”,找到字符串替換功能,然后將按鈕的文本修改為“DO1打開”,然后點擊確定,如圖所示:
如上操作,將第2個“按鈕”的文本修改為“DO1關閉”,如圖所示:
由于篇幅原因M31系列分布式IO模塊與組態王通信項目中關聯變量教程步驟下文將會詳細介紹。
