工作頻率：410～441MHHz
發射功率：20dBm
通信距離：6km
空中速率：0.5~470kbps
產品尺寸：16*26*3.9mm 產品重量：2.4g±0.1g

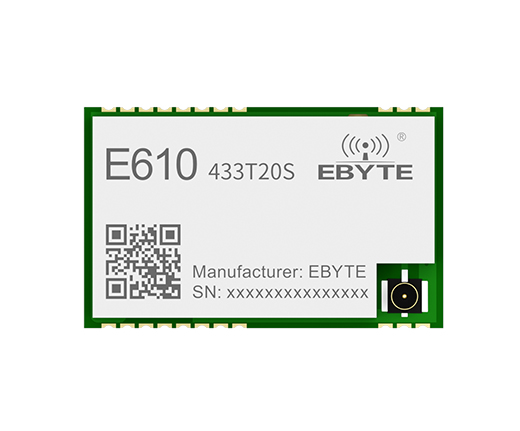

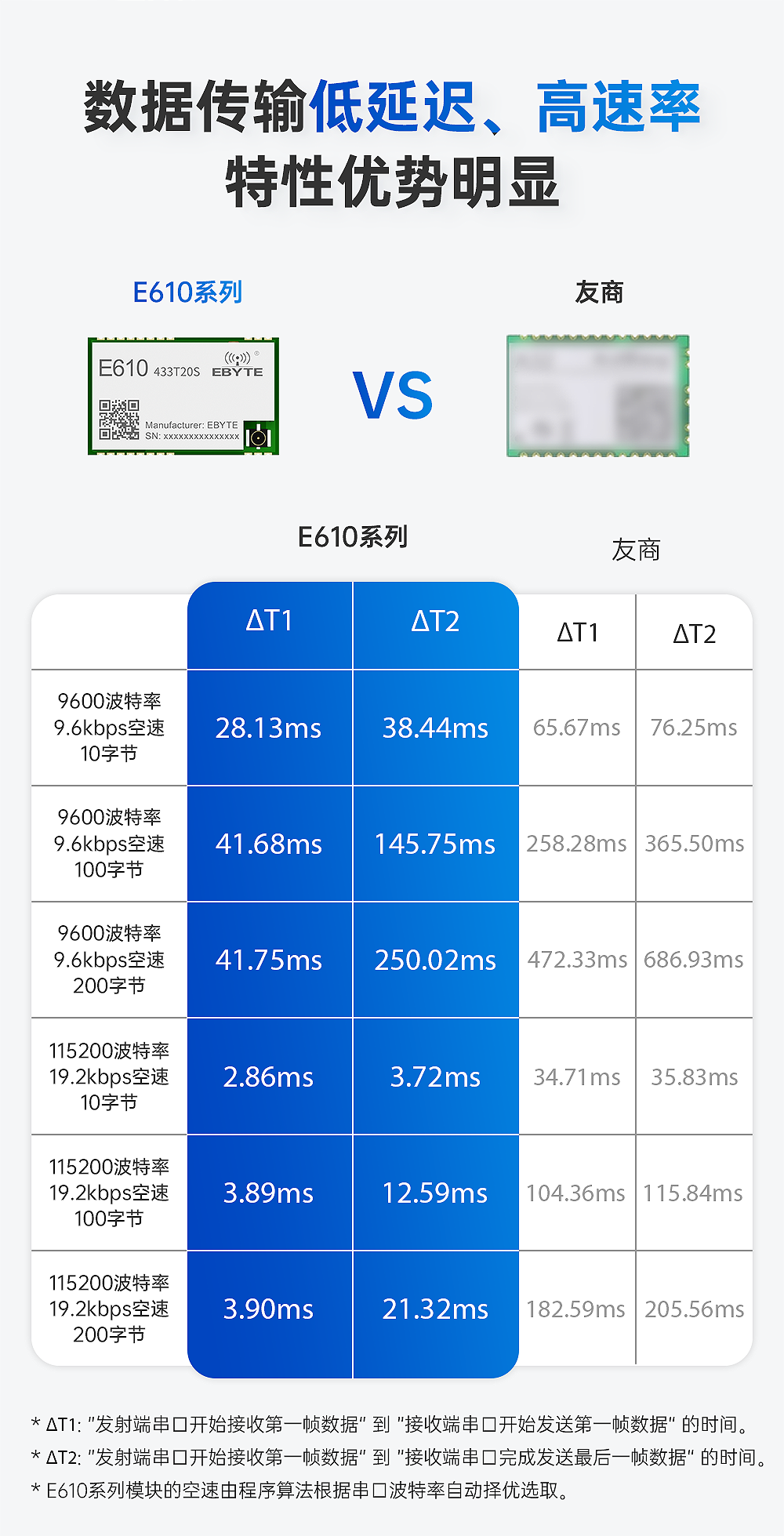

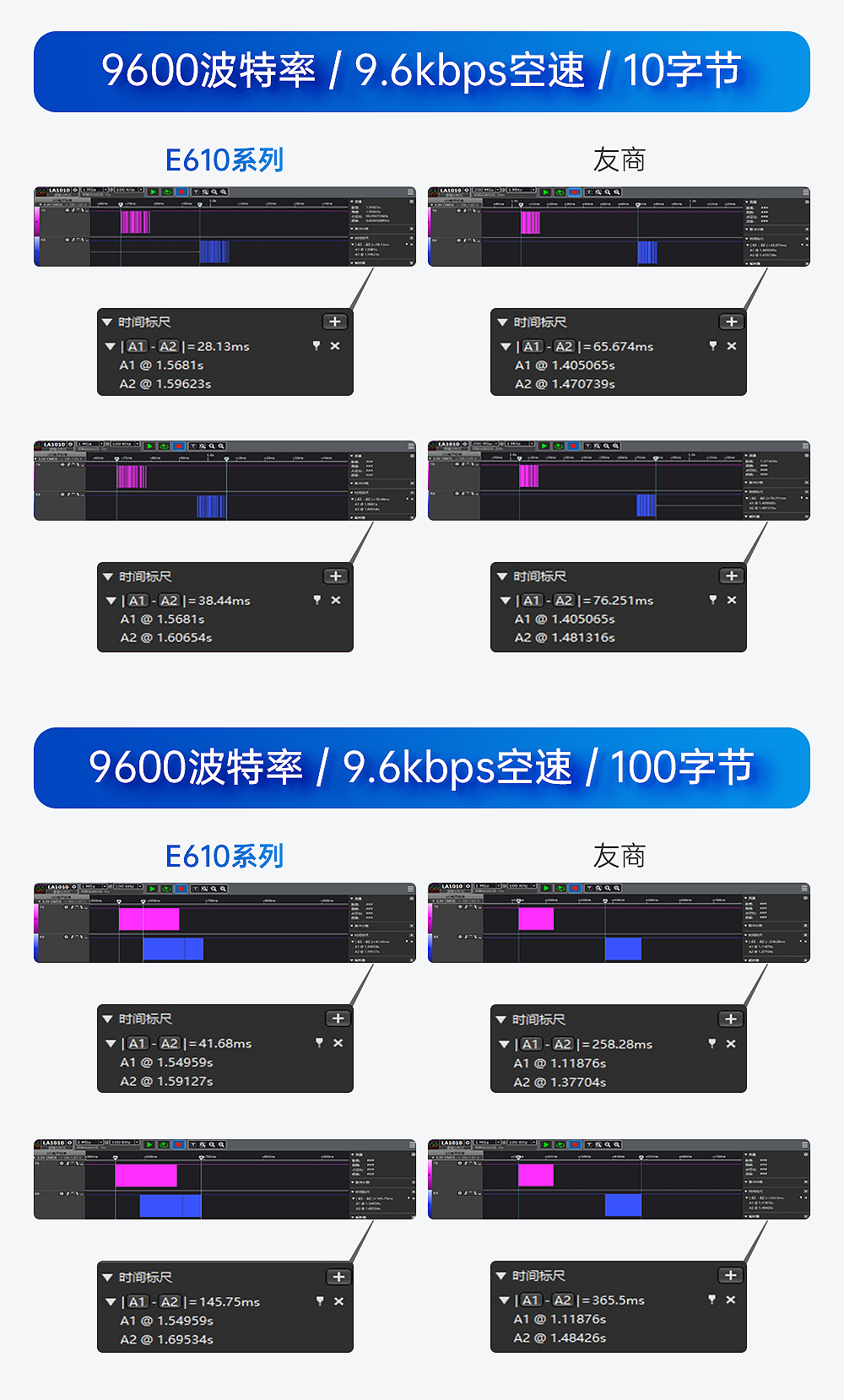

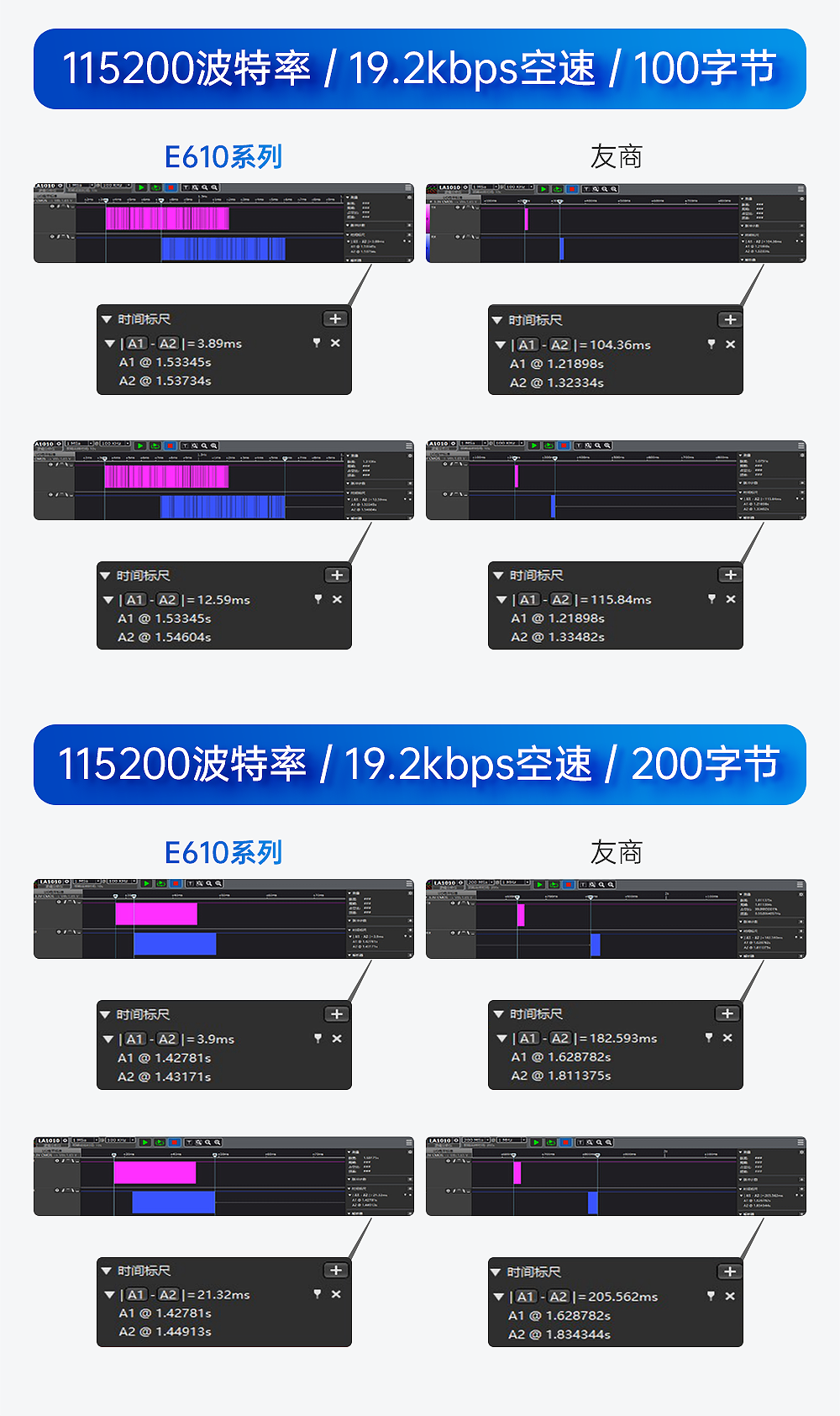

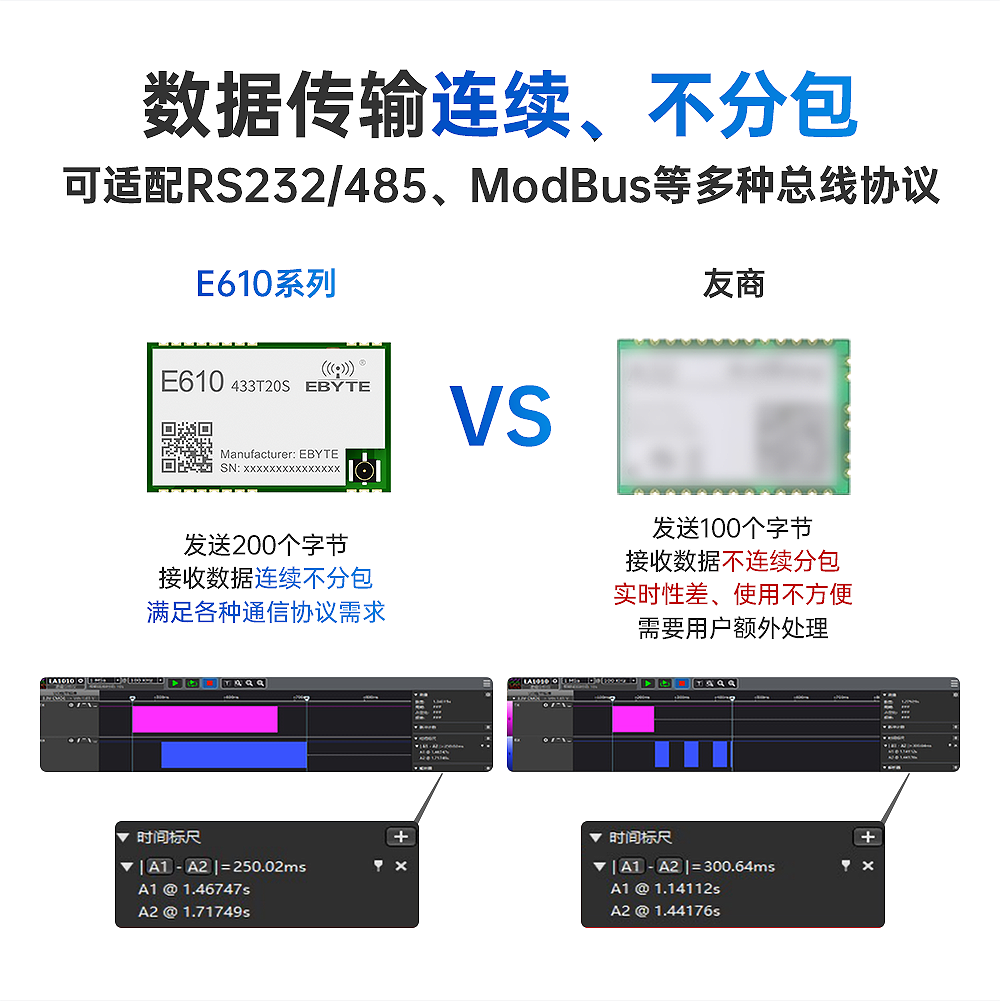

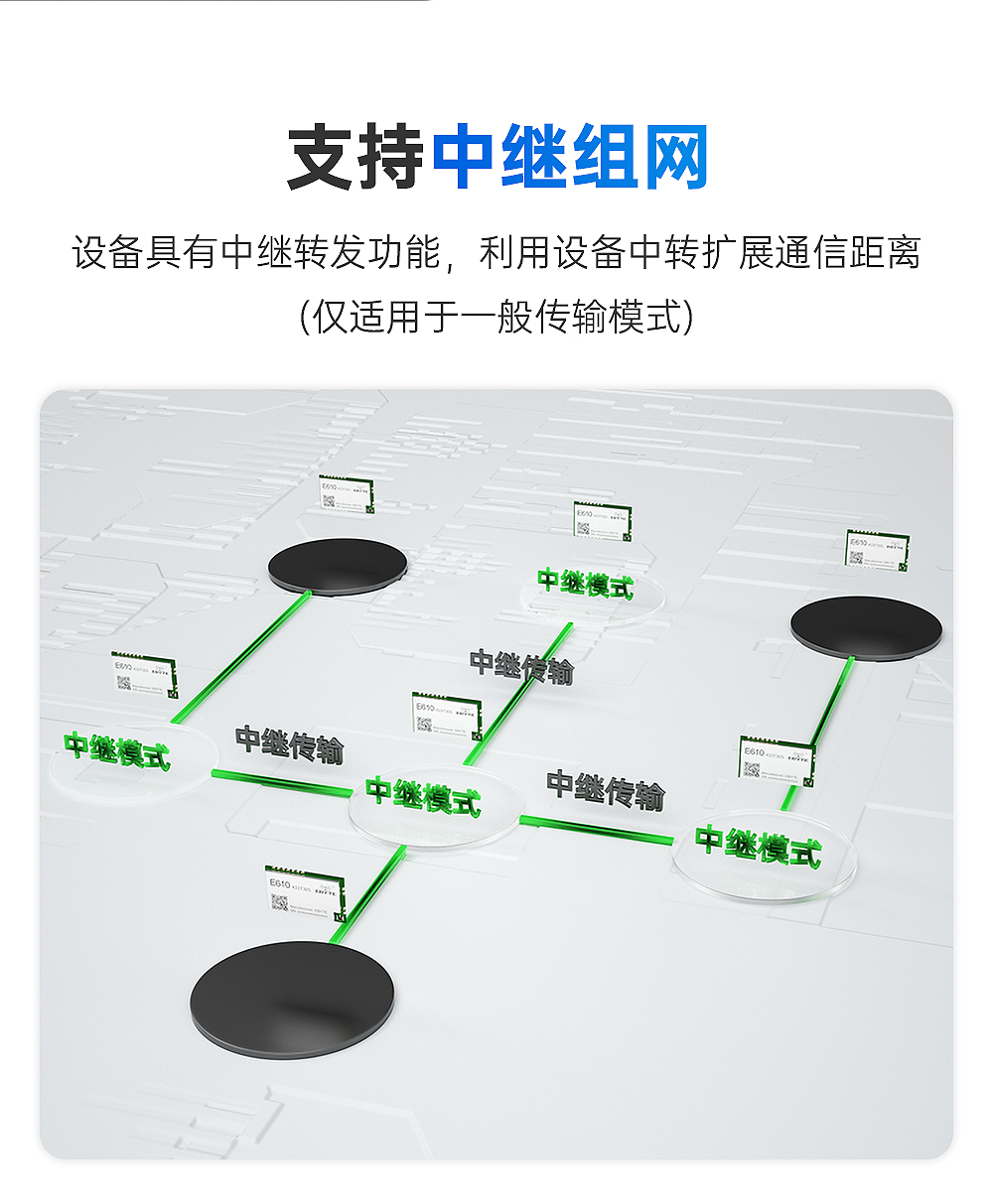

產品簡介：E610-433TXXS產品是億佰特研發的高速連續傳輸型433M無線數傳模組，內置高性能單片機與無線收發芯片。工作在410～441MHz 頻段(默認433MHz)，發射功率為20dBm。主要功能為模組在連續傳輸模式時，可以在不同串口波特率下執行連續不間斷傳輸，且接收端數據輸出延遲低，適合需要快速傳輸較大數據量場景，如：高速傳感、測繪測控、遙感定位等等。
| 射頻參數 | 單位 | 性能 | 備注 |
| 工作頻段 | MHz | 410 ~ 441 | 全球免許可ISM 433MHz頻段，用戶可編程控制 |

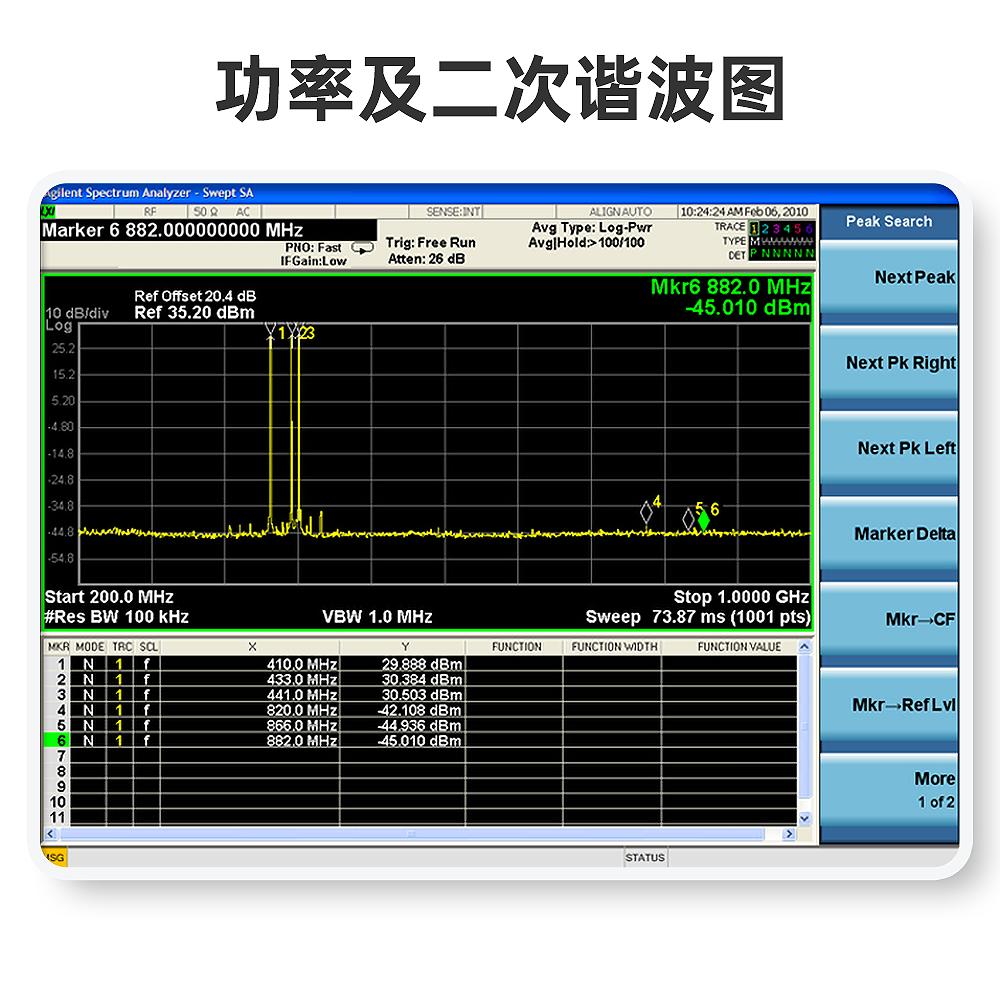

| 發射功率 | dBm | 20.0士0.5 | 用戶可編程控制 |
| 阻塞功率 | dBm | 10.0 | 近距離使用燒毀概率較小 |
| 接收靈敏度 | dBm | -123 ~ -124 | 空中速率1.5kbps |
| 匹配阻抗 | Ω | 50 | IPEX-1接口天線匹配阻抗 |
| 空中速率 | kbps | 0.5 ~ 470 | 用戶可編程控制[注1] |

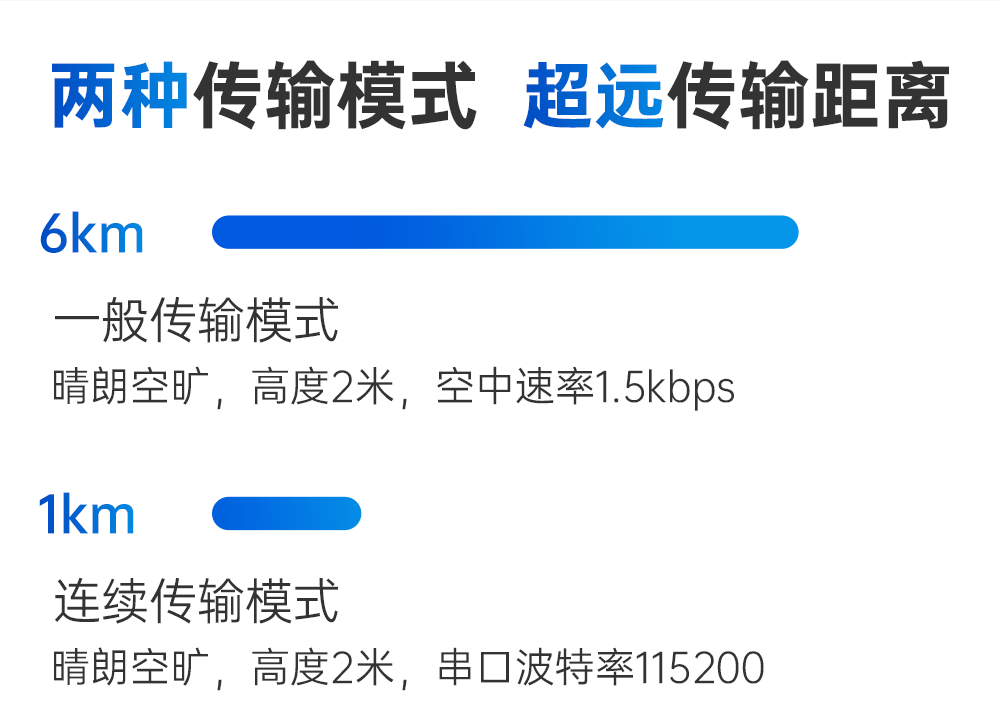

| 實測距離 | km | 1（連續傳輸模式） | 晴朗空曠，高度2米，串口波特率115200[注2] |
| 6（一般傳輸模式） | 晴朗空曠，高度2米，空中速率1.5kbps | ||
注1：一般傳輸模式下有效； 注2：連續傳輸模式時，模塊通過串口波特率來自動計算并匹配空中速率； | |||
| 電氣參數 | 單位 | 性能 | 備注 |
| 工作電壓 | V | 1.8 ~ 3.6 | ≥3.3V 可保證輸出功率，超過3.6V會永久損壞模組 |
| 通信電平 | V | 3.3 | 使用5V TTL有風險燒毀 |
| 發射電流 | mA | 125 | 瞬時功耗 |
| 接收電流 | mA | 38 | - |
| 休眠電流 | uA | 2.0 | 軟件關斷 |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 存儲溫度 | ℃ | -40 ~ +125 | 工業級 |
| 硬件參數 | 單位 | 描述 | 備注 |
| 分包長度 | byte | 55（一般模式） | 連續模式下不限制包長 |
| 緩存容量 | byte | 4096（一般模式） | 連續模式下可視為無限容量 |
| 調制方式 | - | GFSK | 高斯頻移鍵控調制 |
| 通信接口 | - | UART串口 | TTL電平 |
| 串口波特率 | bps | 2400 ~ 230400 | - |
| 封裝方式 | - | 貼片式 | 郵票孔，間距2.54mm |
| PA+LNA | - | 只有LAN | 功率放大器+低噪聲放大器 |
| SAW | - | 有 | 聲表面波濾波器 |
| 天線接口 | - | IPEX-1代 | 等效阻抗約 50Ω |

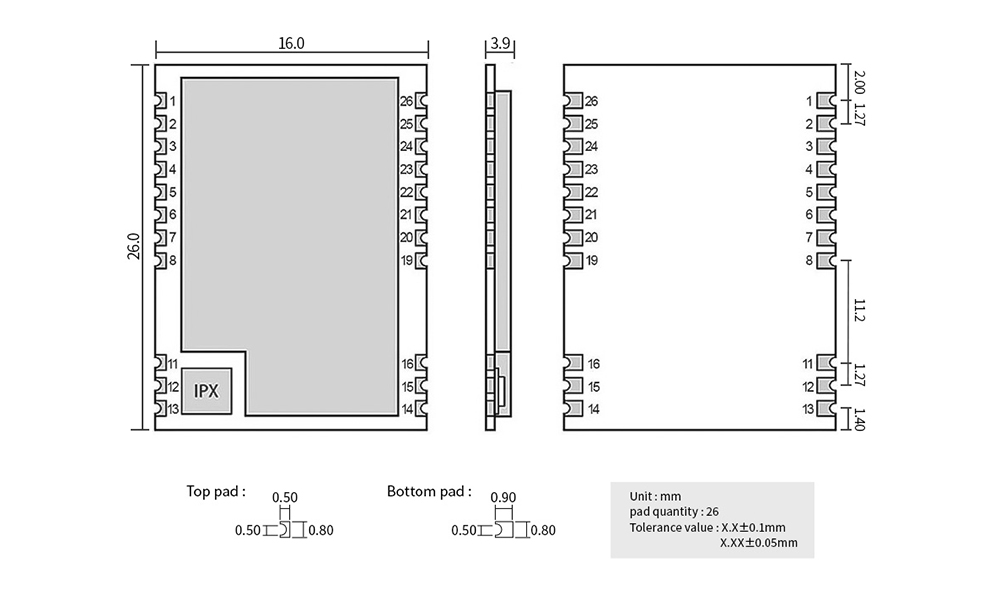

| 外形尺寸 | mm | 16.0*26.0*3.9(士0.1) | 長*寬*高 |
| 重量 | g | 2.4(士0.1) | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | NC | - | 空腳 |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳 |
| 4 | nNEST | 輸出 | 模塊復位引腳，低電平復位 |
| 5 | NC | - | 空腳 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | - | 天線 |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |
| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：1.8～3.6V DC |
| 26 | GND | - | 模塊地線 |
| 產品說明書 |
【用戶手冊】E610-433T20S_Usermanual_CN  |
| 開發測試 |
| 【封裝文件】E610-433T20S |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_v1.0 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E610-DTU(433C37) | RS232/RS485 | - | 433M | 37 | 17 | 0.5~470k | - | 124*105*25 | 自動中繼組網、抗干擾能力強、超低功耗 | ||
| E610-DTU(433C30)E | 以太網 | - | 433M | 30 | 2/10 | 0.5~470k | 導軌 | 82*62*25 | 自動中繼組網、高速率低延遲 | ||
| E610-900T20S | UART | - | 900M | 20 | 6 | 0.5～470k | 貼片 | 16*26*3.9 | 無線高速連續傳輸模塊、高速率、低延遲 | ||
| E610-900T30S | UART | - | 900M | 30 | 10 | 0.5～470k | 貼片 | 40.5*25*3.9 | 無線高速連續傳輸模塊、高速率、低延遲 | ||
| E610-DTU(433C20) | RS232 RS485 | - | 433M | 20 | 6 | 0.5~470k | - | 82*62*25 | 自動中繼組網、抗干擾能力強、超低功耗 | ||
| E610-DTU(433C30) | RS232 RS485 | - | 433M | 30 | 10 | 0.5~470k | - | 82*62*25 | 自動中繼組網、抗干擾能力強、超低功耗 | ||
| E610-433T20S | UART | - | 433M | 20 | 6 | 0.5~470k | 貼片 | 16*26*3.9 | 無限制高速連續傳輸、高速率、低延遲 | ||
| E610-433T30S | UART | - | 433M | 30 | 10 | 0.5~470k | 貼片 | 40.5*25*3.9 | 無限制高速連續傳輸、高速率、低延遲 |
