接口信號：RS485/RJ45
工作電壓：DC 8～28V
網絡協議：IP、TCP/UDP、HTTPD、IPV4

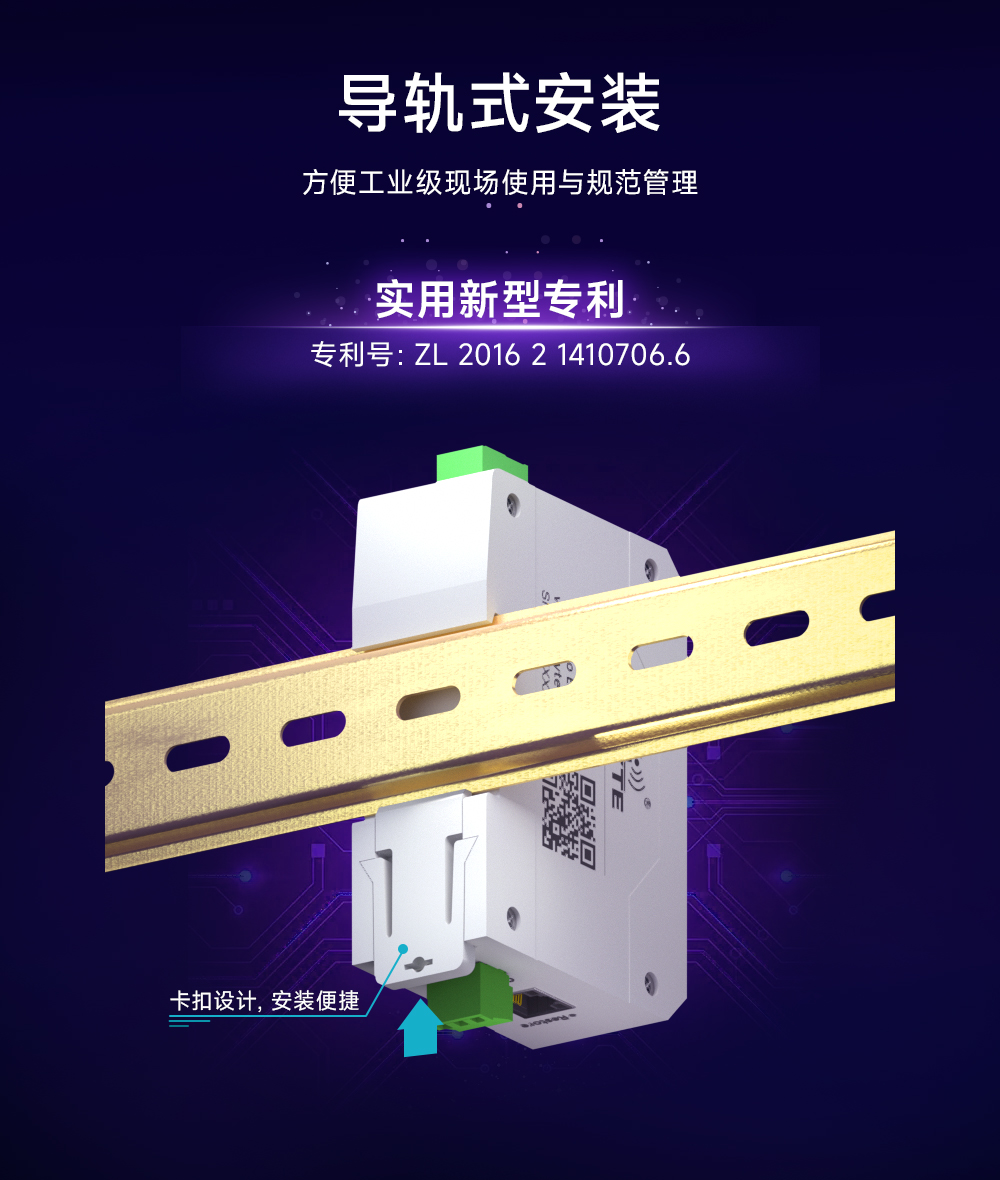

安裝方式：導軌安裝
產品尺寸：110*66*30mm 產品重量：129g±5g

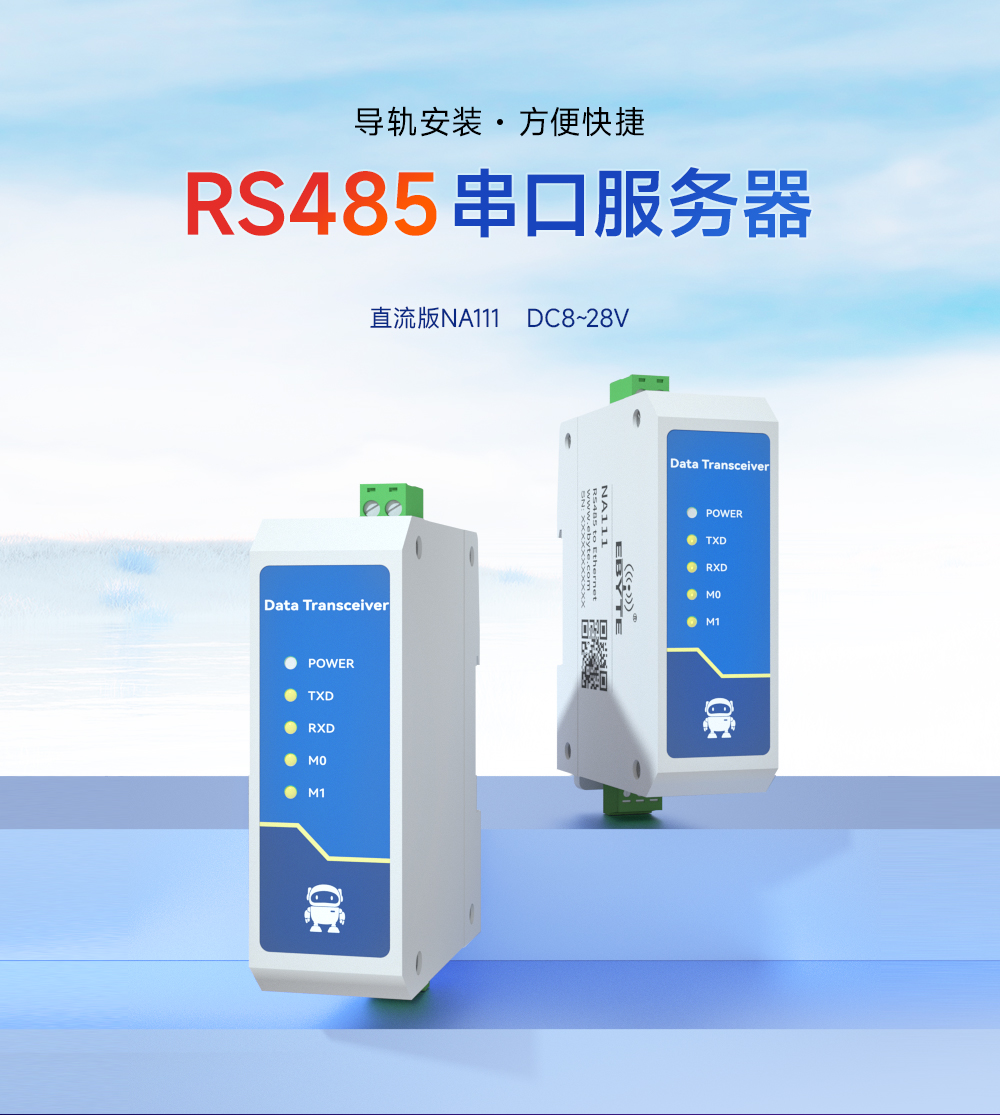

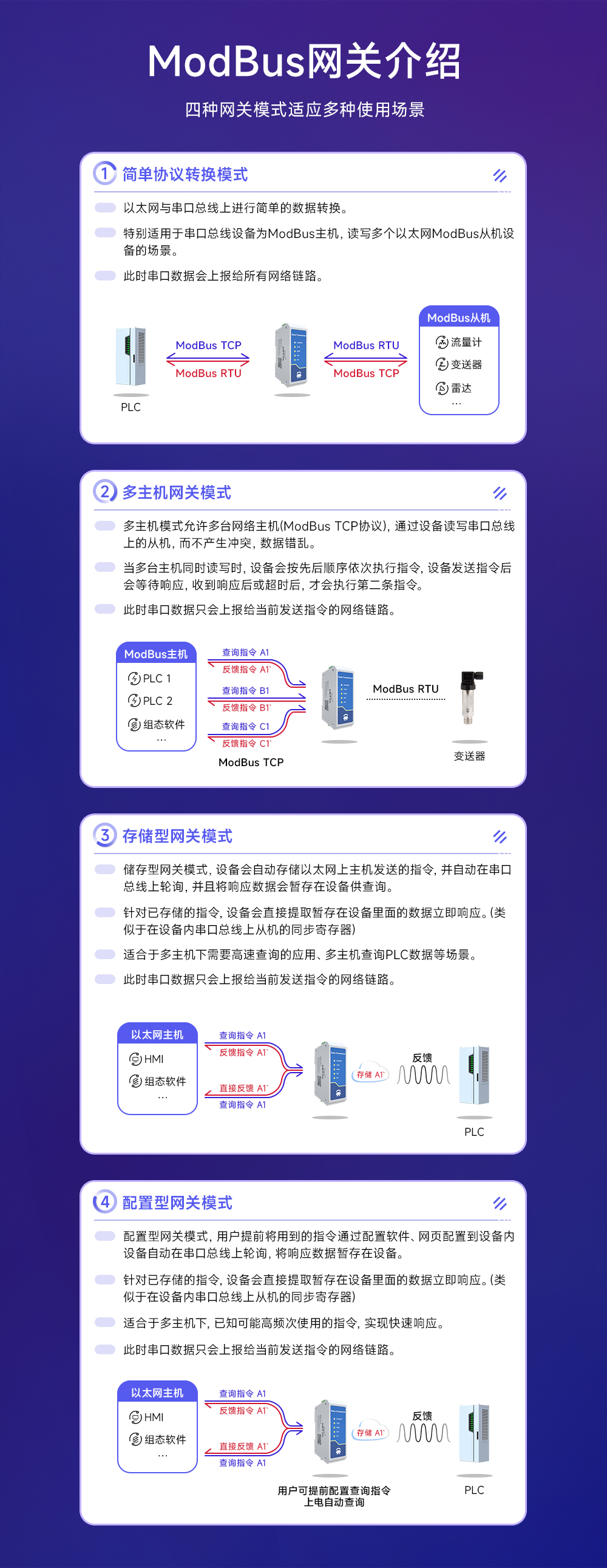

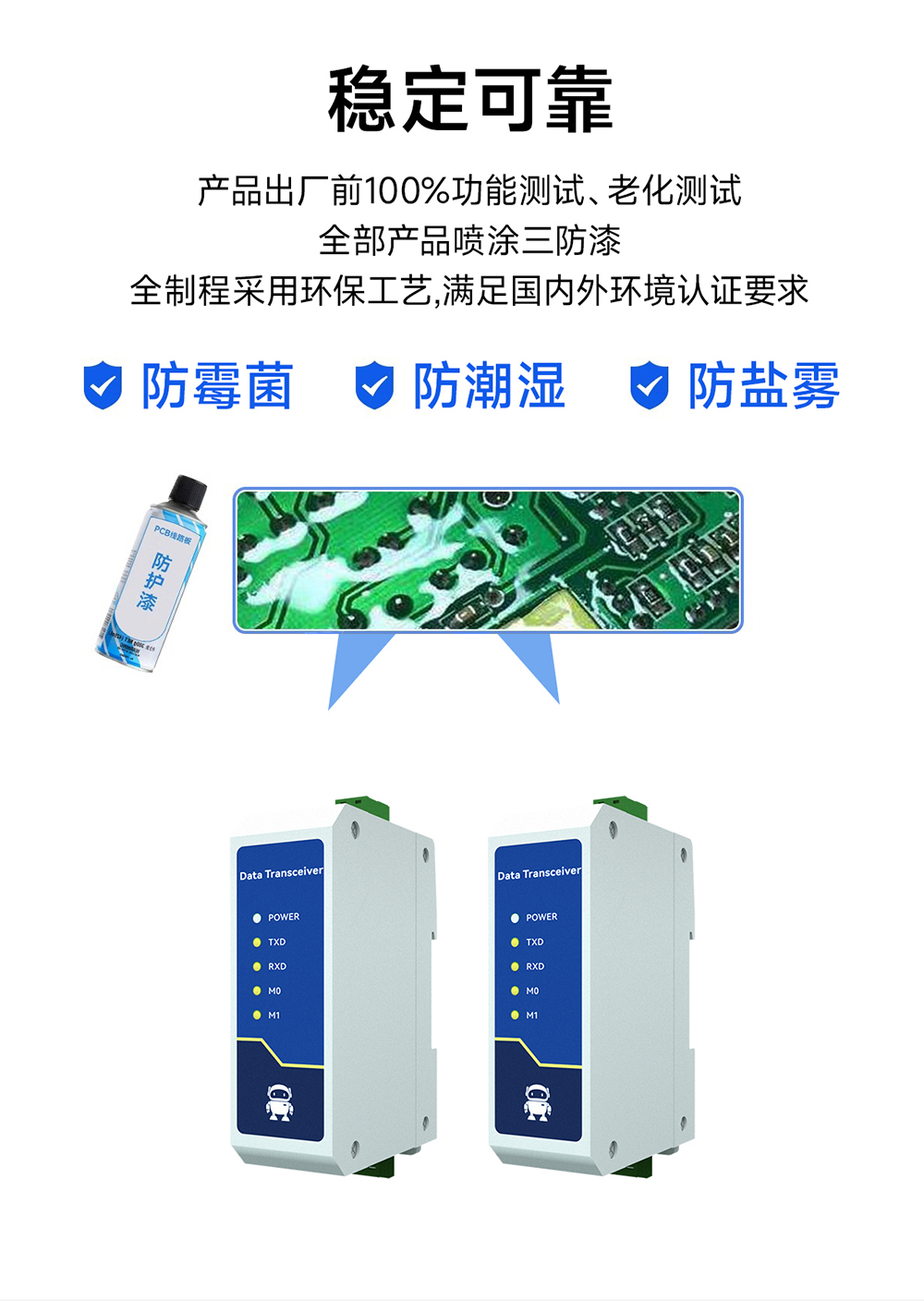

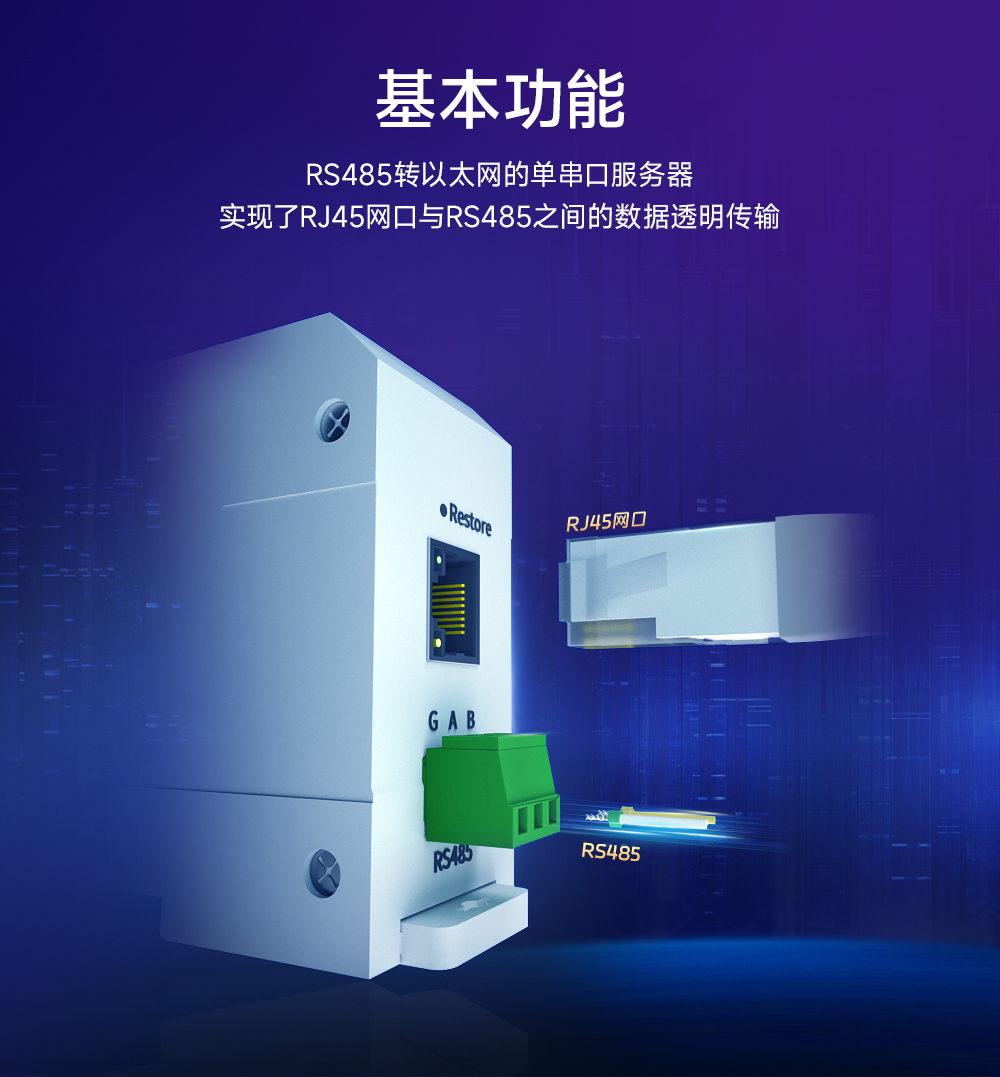

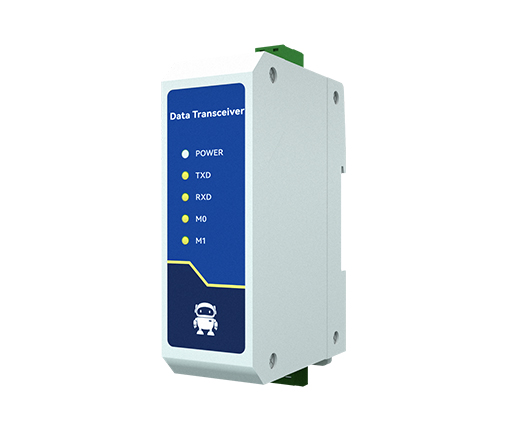

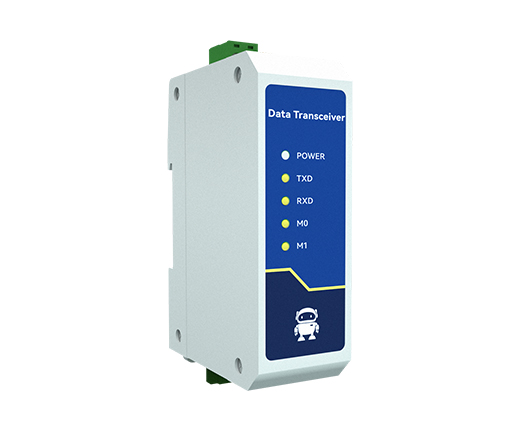

產品簡介：NA111是實現串口數據?以太網數據轉換的串口服務器；具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性；導軌安裝。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 供電電壓 | 直流8V~28V |
| 2 | 工作電流 | 73mA@12V |
| 3 | 接口方式 | 串口（RS485，3*3.81mm 鳳凰端子） 網口（RJ45） |

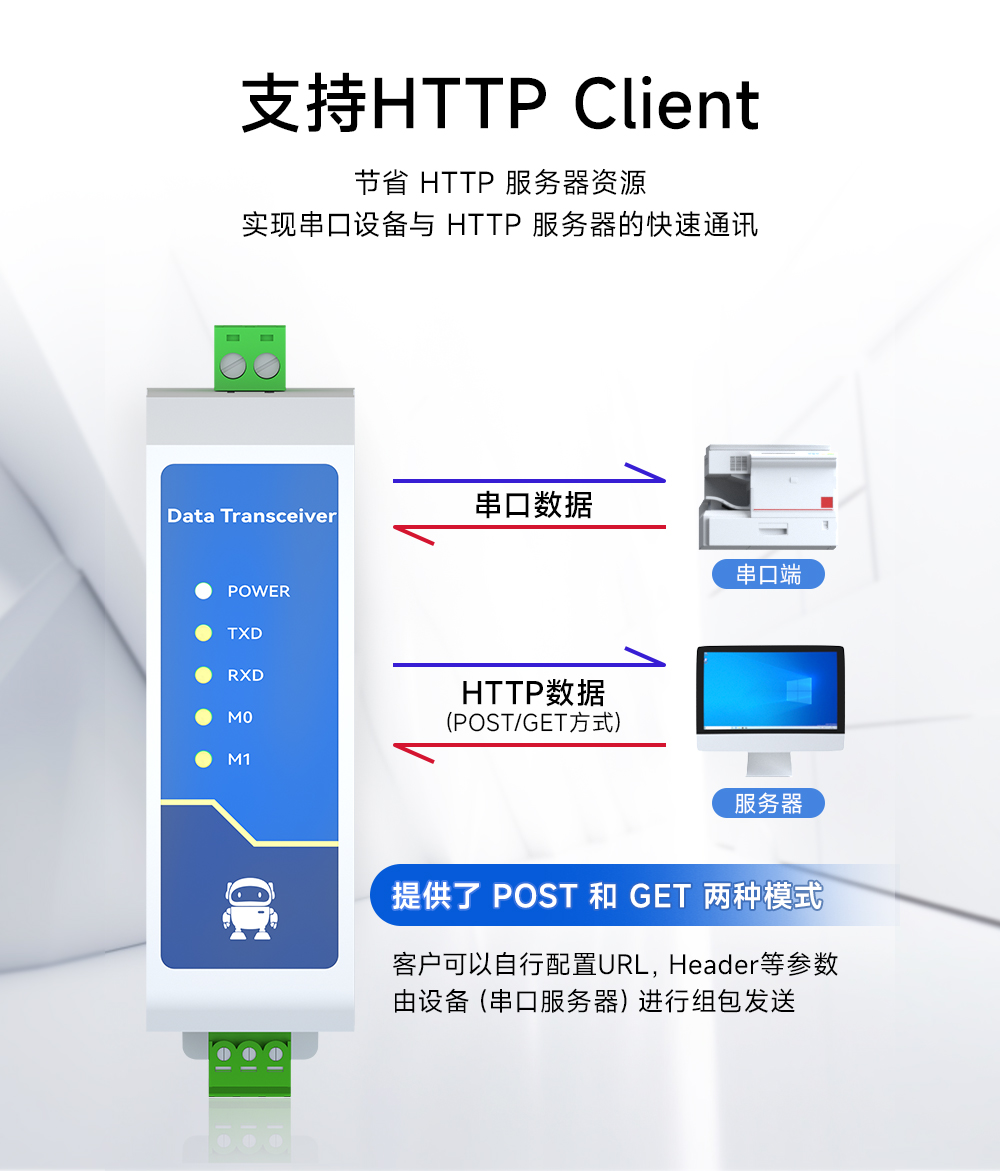

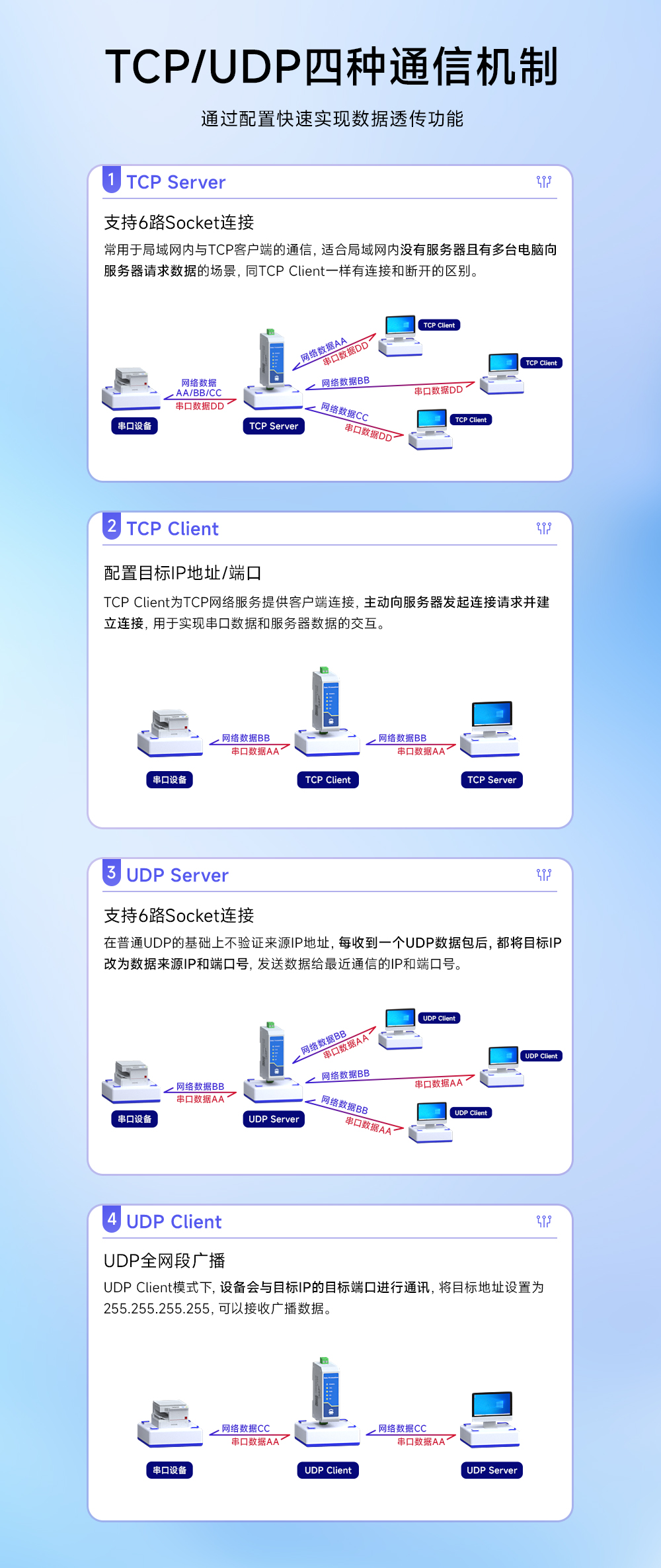

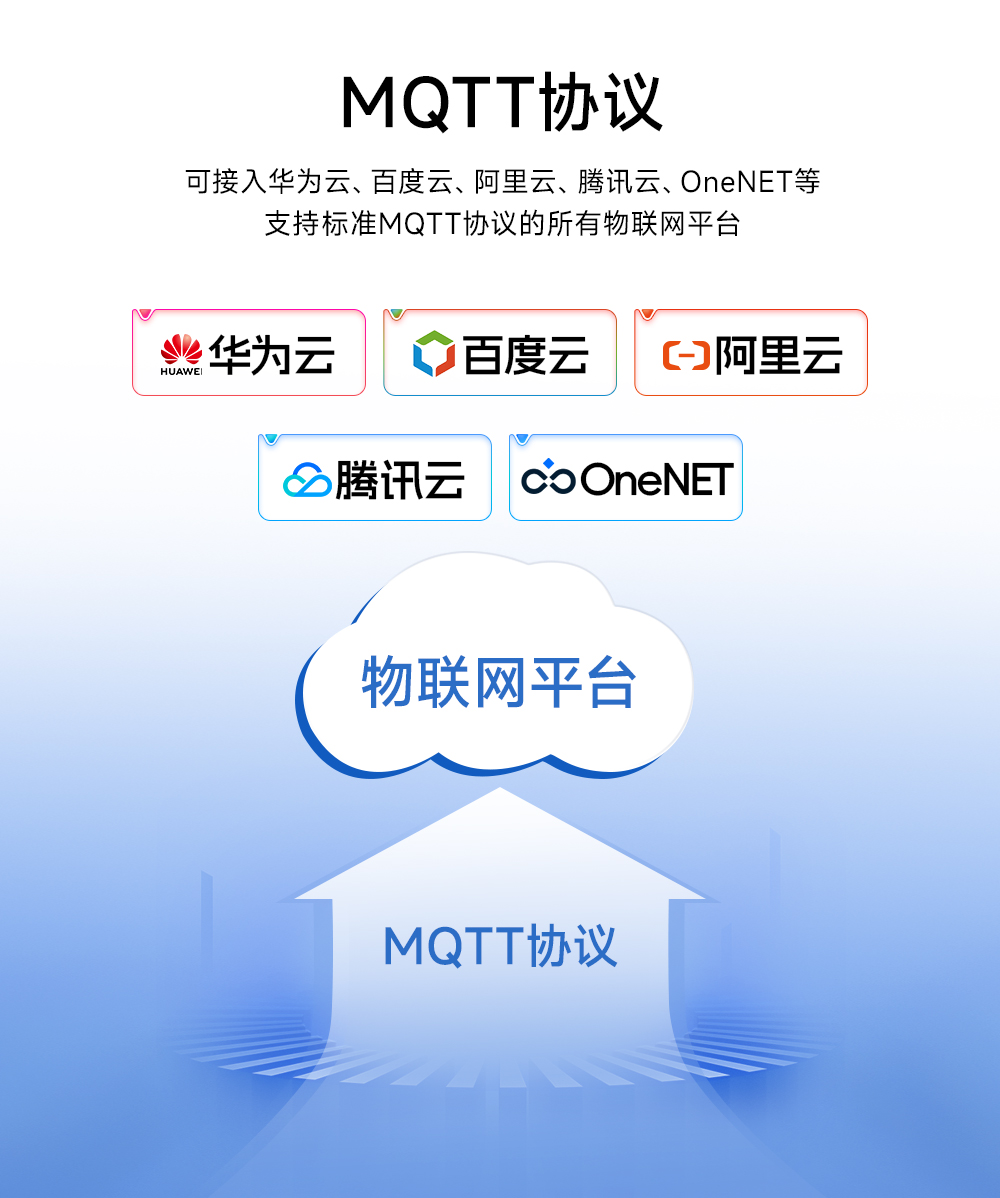

| 4 | 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client（默認 TCP Server） |
| 5 | Socket 連接 | 支持 6 路客戶端連接(TCP 服務器模式) |
| 6 | IP 獲取方式 | DHCP、靜態 IP（默認靜態 IP） |
| 7 | 域名解析 | 支持 |

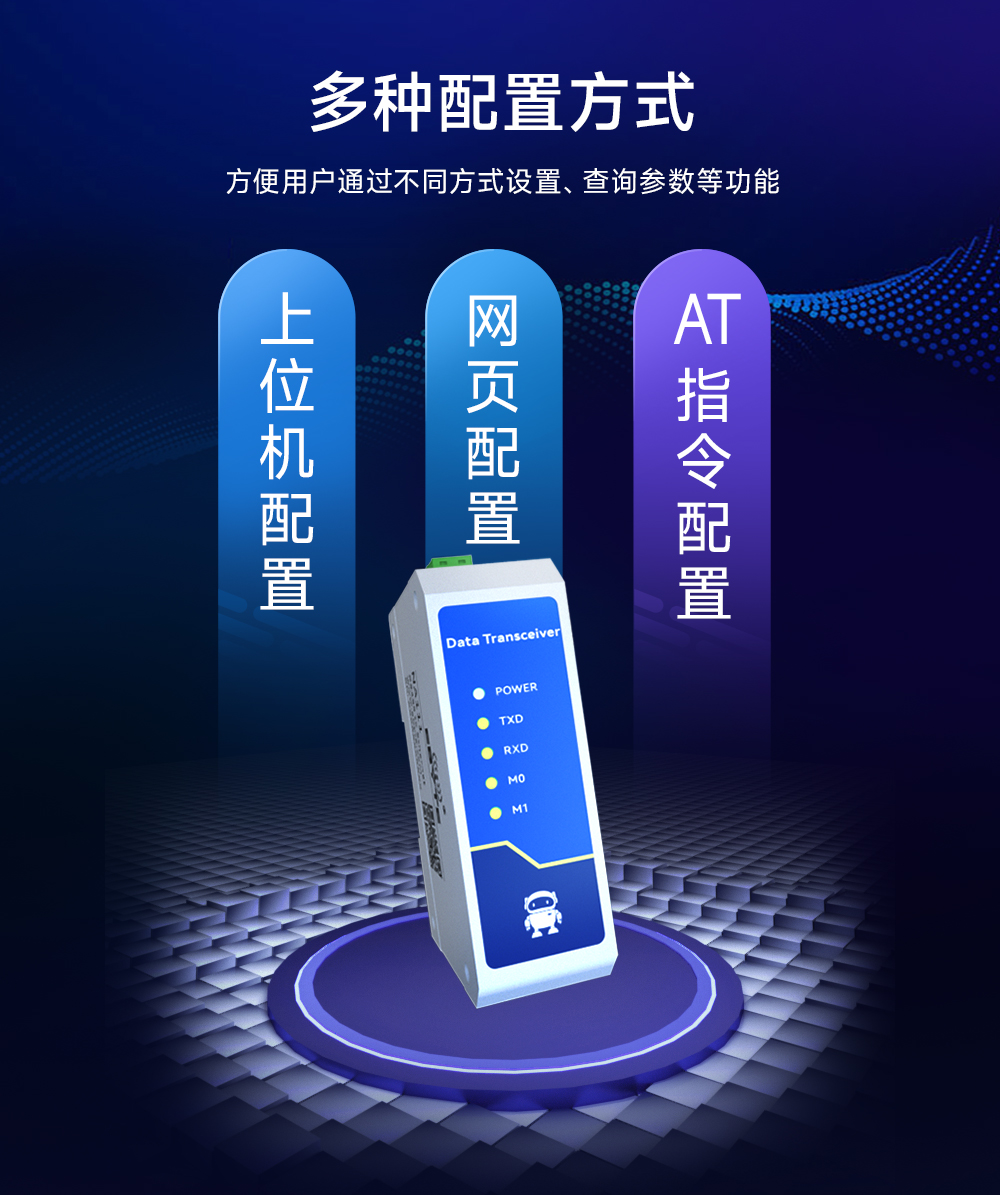

| 8 | 配置方式 | Web 網頁配置 、 上位機配置 、AT指令配置 |
| 9 | IP 地址 | 可自定義（默認 192.168.3.7） |
| 10 | 本地端口 | 可自定義（默認 8887） |
| 11 | 子網掩碼 | 可自定義（默認 255.255.255.0） |
| 12 | 工作溫度 | -40 ~ +85℃，工業級 |
| 13 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 14 | 儲存溫度 | -40 ~ +125℃，工業級 |

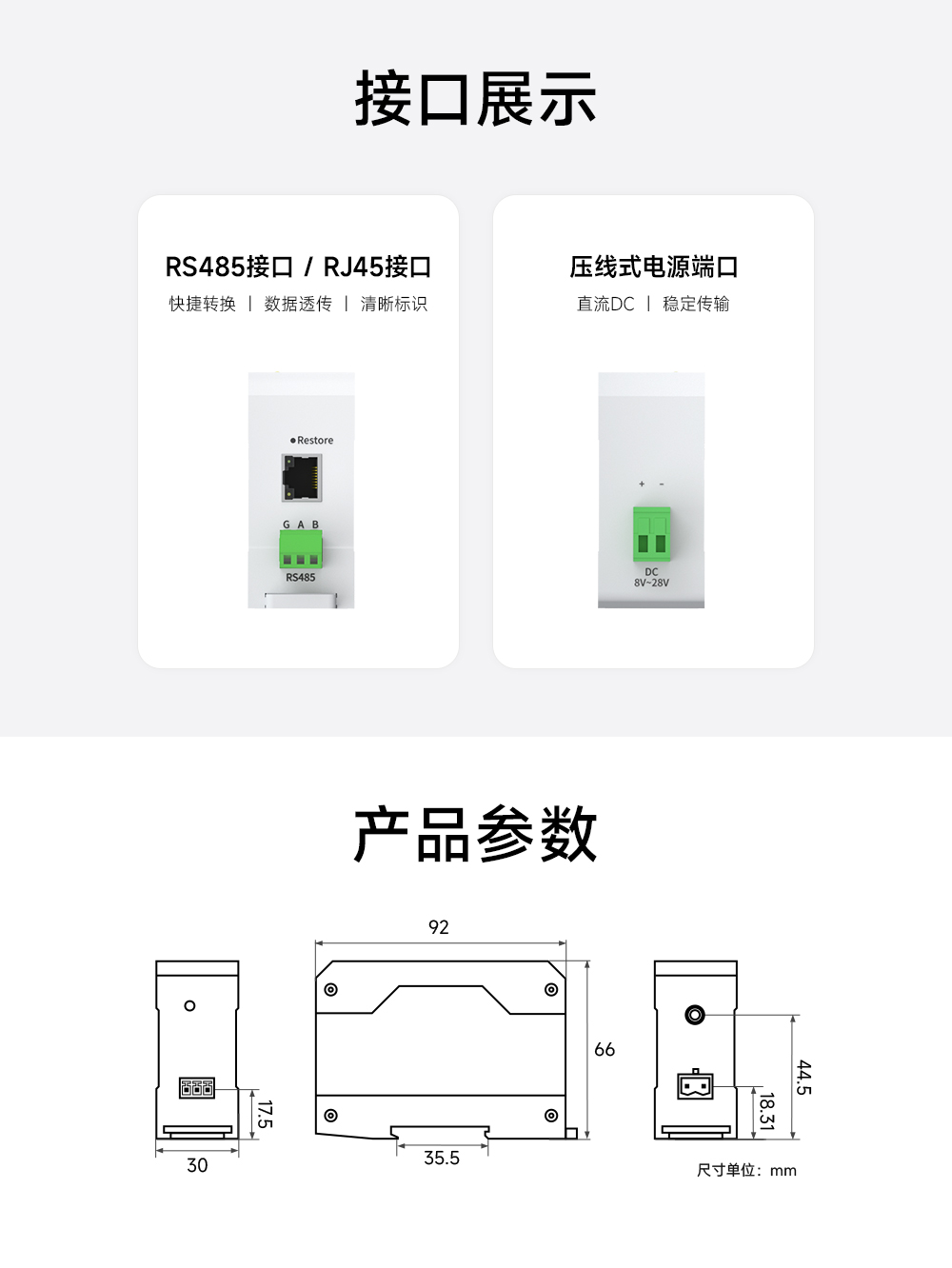

| 15 | 尺寸大小 | 110 mm * 66mm * 30mm |
| 16 | 打包機制 | 512 Byte |

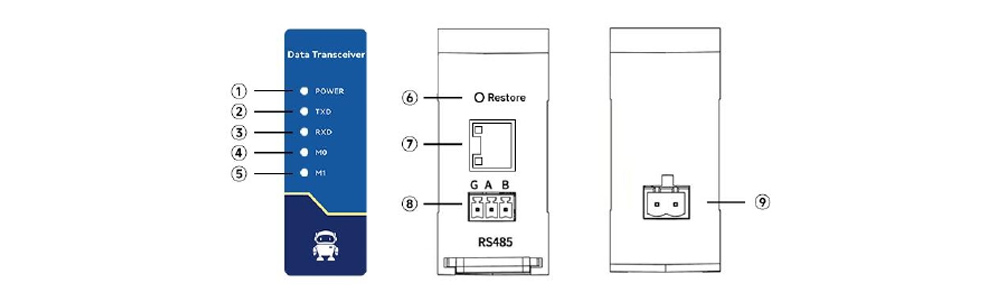

| 序號 | 名稱 | 功能 | 說明 |
| 1 | POWER | 電源指示燈 | 電源接通：藍色燈常亮。 |
| 電源斷開：燈熄滅。 | |||
| 2 | TXD | 串口發送指示燈 | 上電前 3 秒：快閃。 |
| 有數據發送：紅燈閃爍。 | |||
| 無數據發送：燈滅。 | |||
| 3 | RXD | 串口接收指示燈 | 上電前 3 秒：快閃。 |
| 有數據發送：綠燈閃爍。 | |||
| 無數據發送：燈滅。 | |||
| 4 | M0 | 鏈路指示燈 | 上電前 3 秒：快閃。 |
| 網絡連接，綠燈常亮。 | |||
| 網絡斷開，燈滅。 | |||
| UDP 模式：綠燈常亮。 | |||
| 5 | M1 | STATE 指示燈 | 網線連接，黃燈常亮。 |
| 網線斷開，燈熄滅。 | |||
| 6 | Restore | 復位按鍵 | 長按至 POWER、TXD、RXD、M0 指示燈常亮后釋放。 |
| 7 | RJ45 | 網口 | 10M 網口。 |
| 8 | RS485 | RS485 接口 | A 接 A，B 接 B。 |
| 9 | 電源輸入 | NA111(直流) | NA111：8-28V 直流電輸入，2×5.08mm 鳳凰端子。 |
