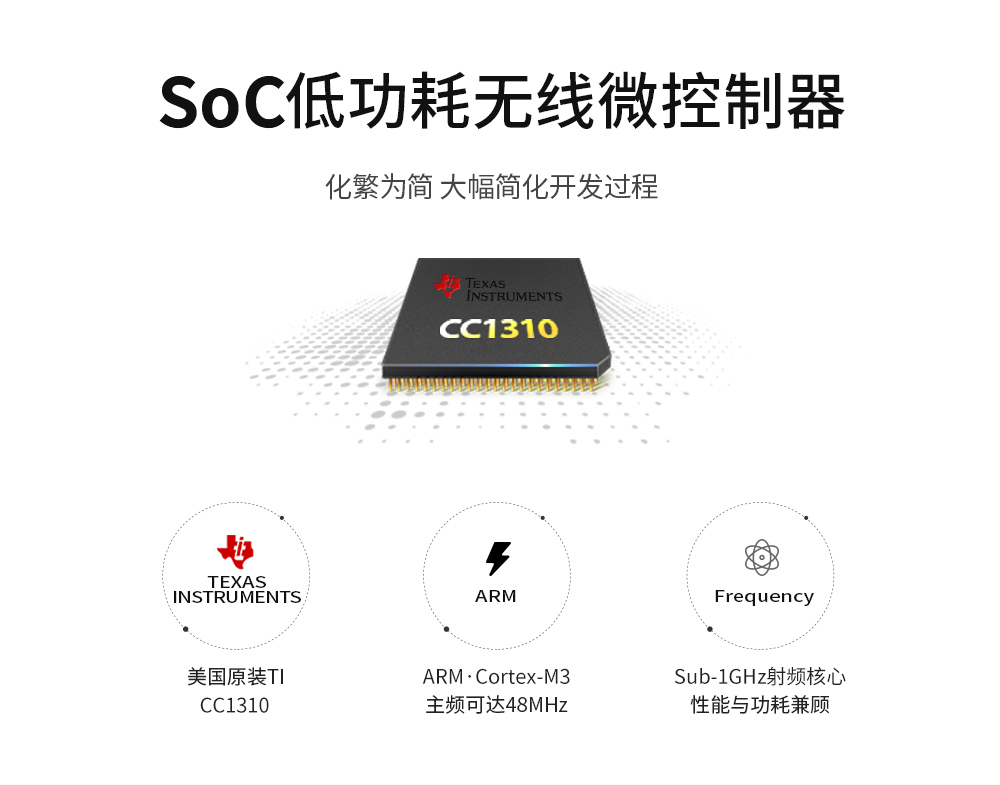

芯片方案：CC1310
工作頻率：861~922.5MHz
發射功率：14dBm
通信距離：1.5km

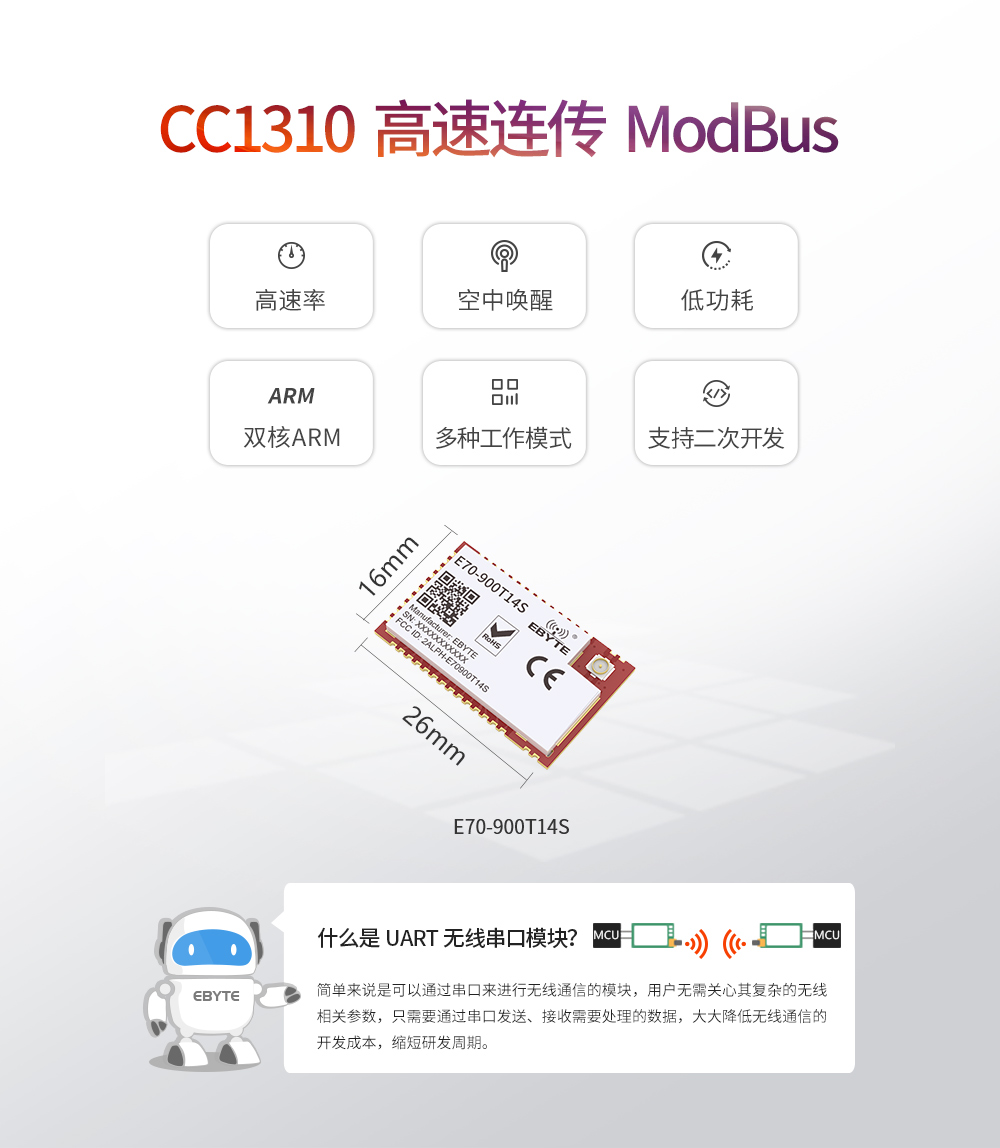

產品尺寸：16*26mm
產品重量：2.9g±0.1g

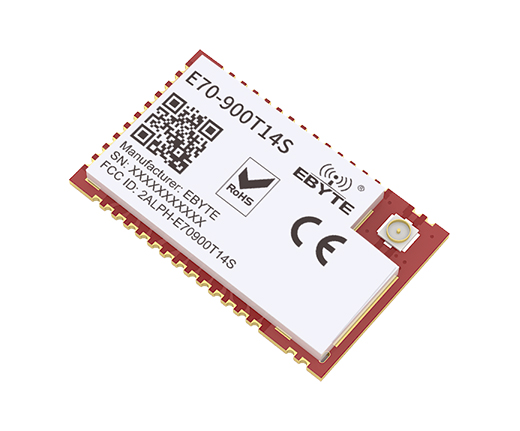

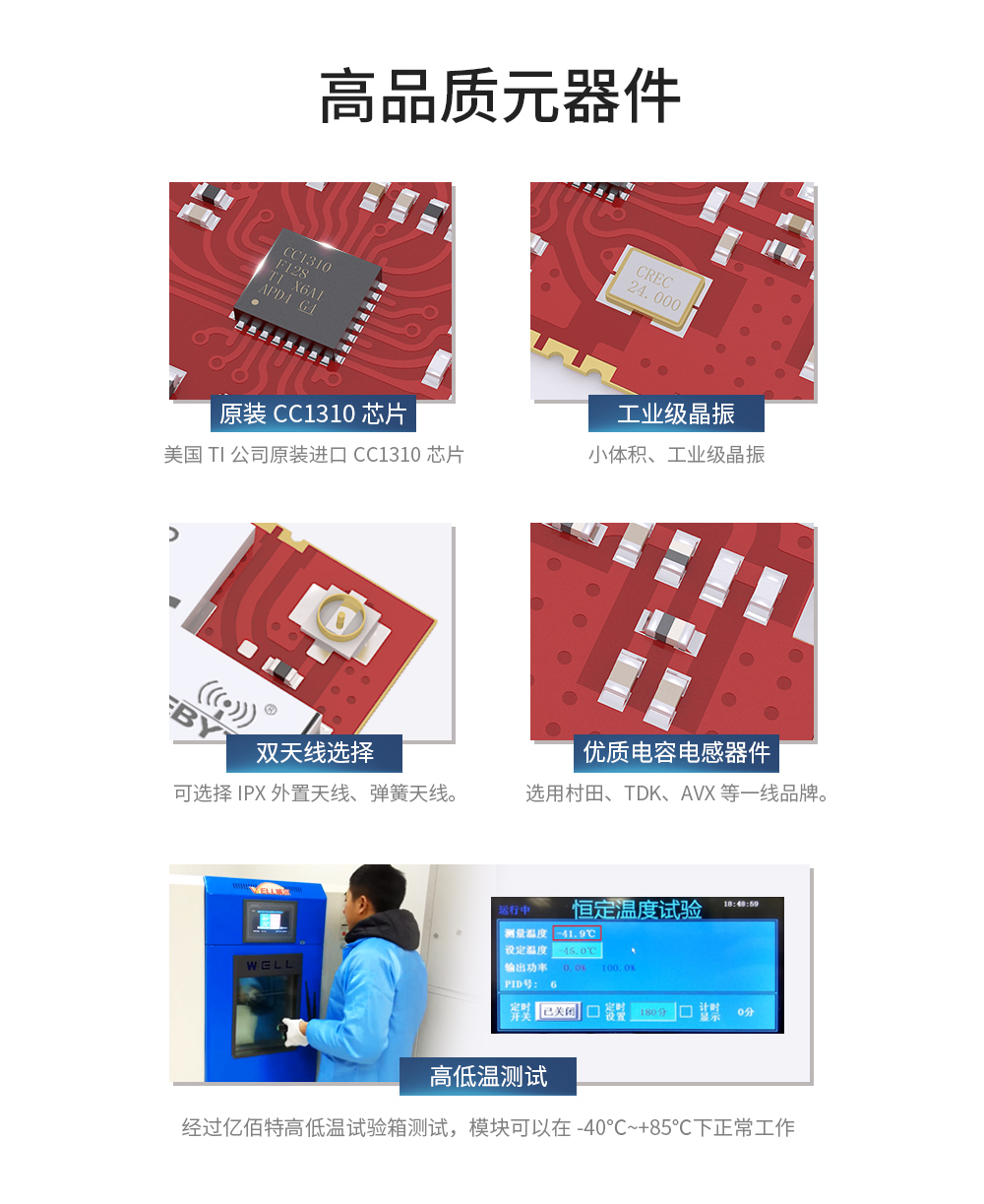

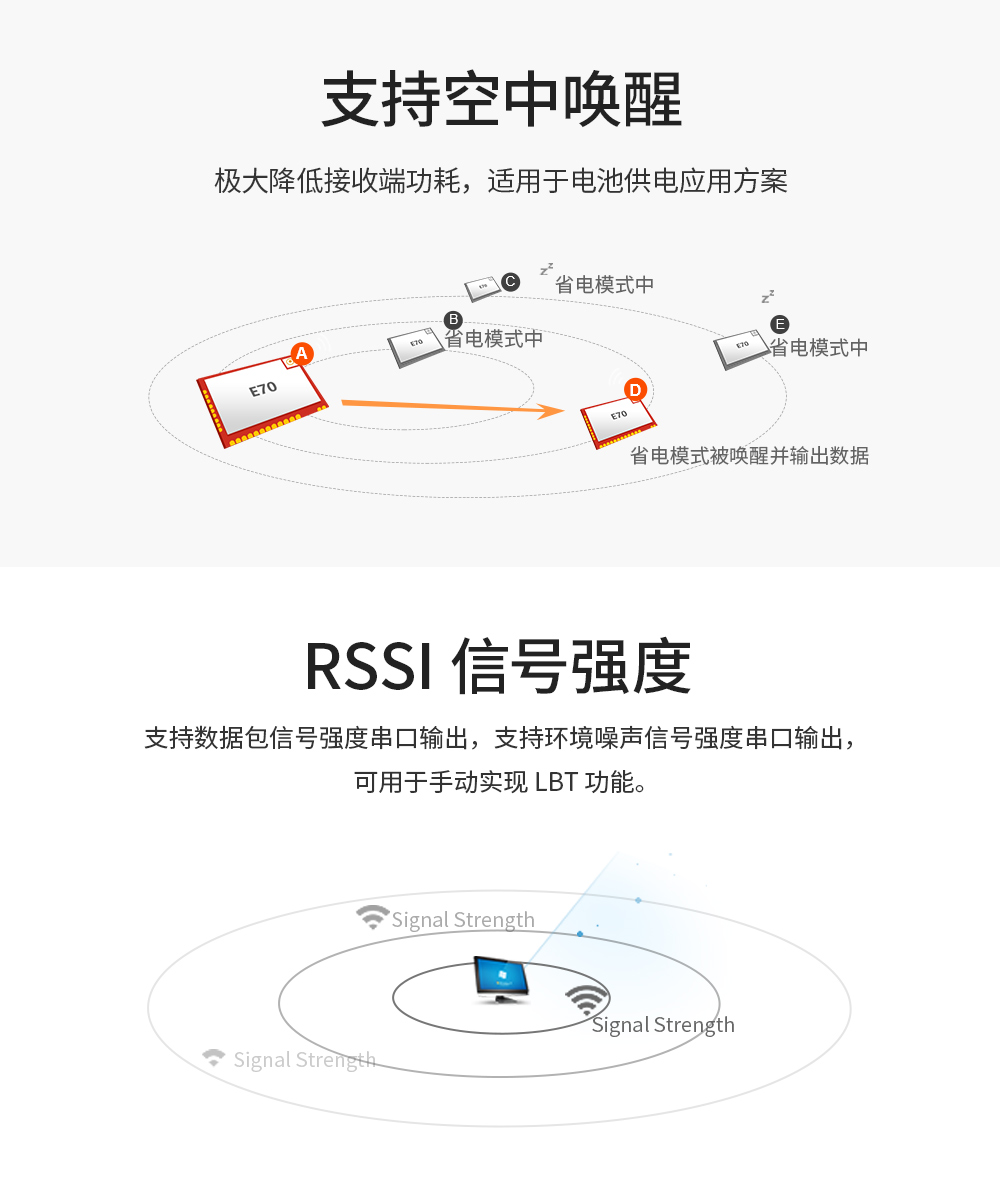

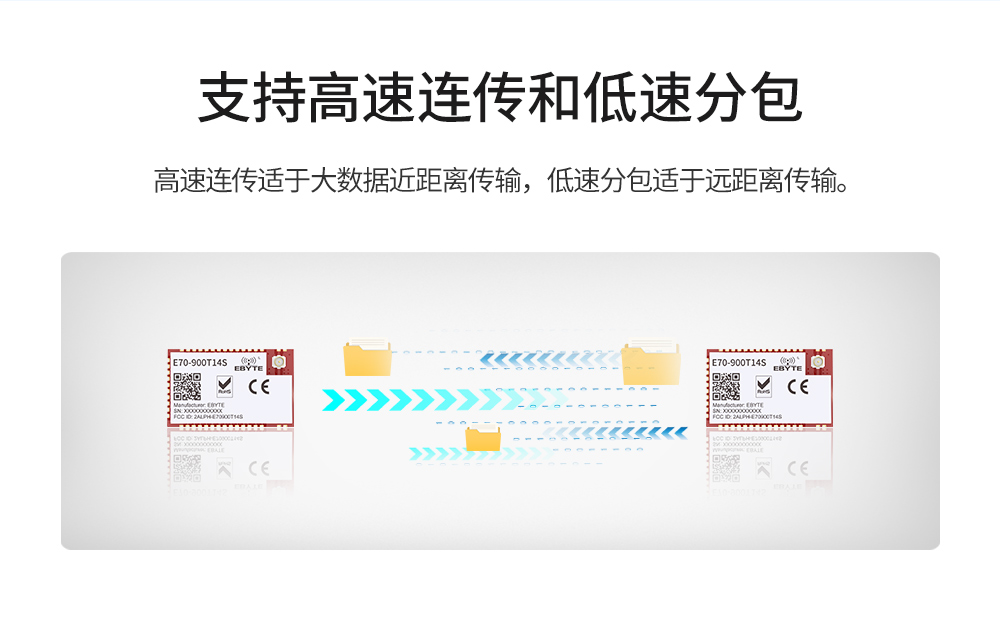

產品簡介：E70-900T14S是基于TI公司CC1310（內置雙核ARM）射頻芯片的無線串口模塊（UART），可工作在861～876.5/907～922.5MHz頻段（默認868MHz），GFSK調制方式，TTL 電平輸出，3.3V的IO口電壓；該產品采用了高精度寬溫晶體，24MHz工業級高精度低溫漂晶振，保證其工業性和穩定性。
| 主要參數 | 參數值 | 備注 |
| 參考距離 | 1500m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.5kbps |

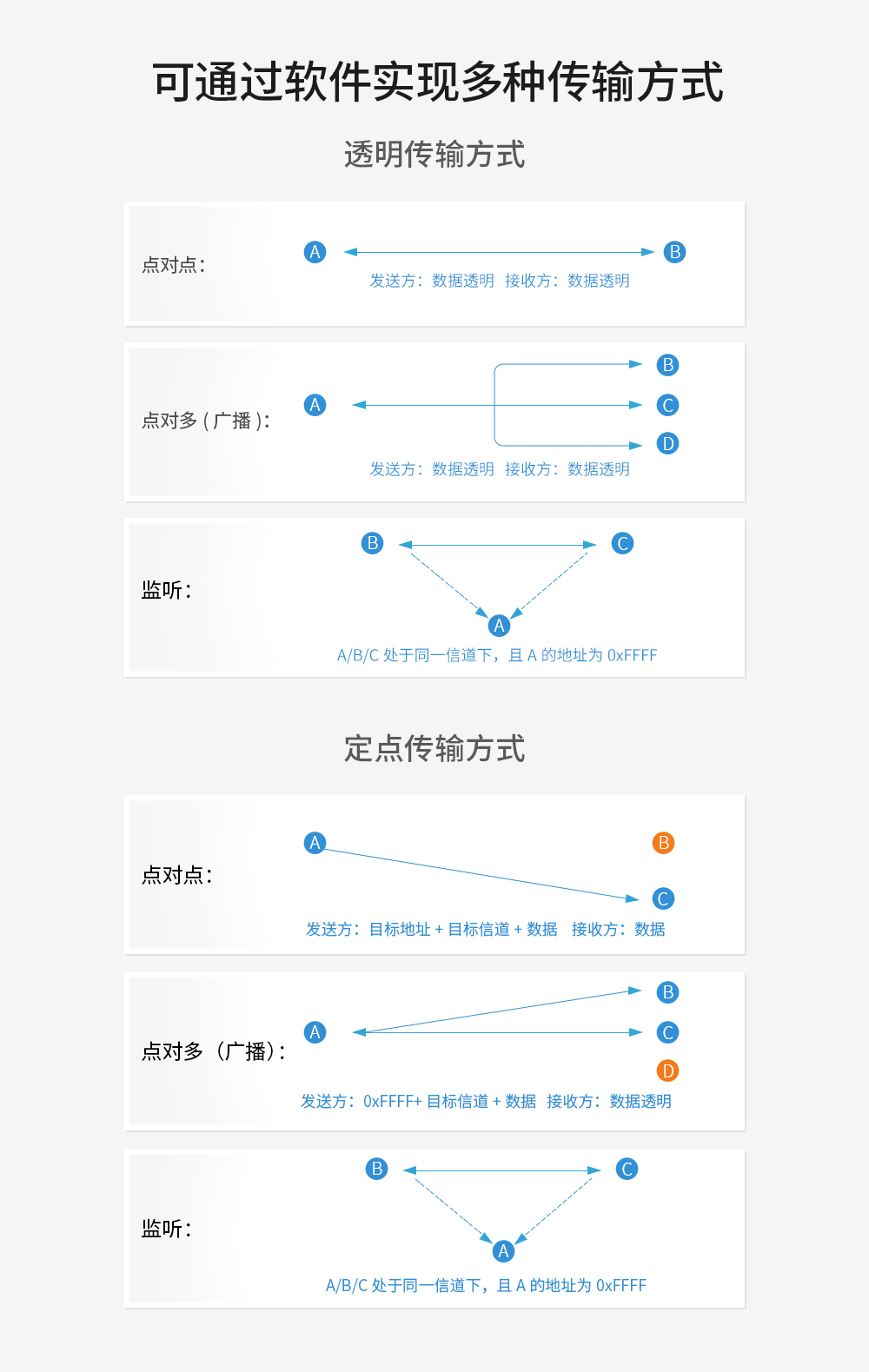

| 發射長度 | 傳輸模式規定 | 詳見傳輸模式 |
| 緩存容量 | 2048 Btye | - |
| 調制方式 | GFSK | - |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片 | SMD |
| 接口方式 | 1.27mm | - |
| 外形尺寸 | 16*26 mm | - |
| 天線接口 | IPEX/郵票孔 | 特性阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.2 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 861 | - | 922.5 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 27 | - | mA | 瞬時功耗 |
| 接收電流 | - | 8 | - | mA | - |
| 休眠電流 | - | 1 | - | μA | 軟件關斷 |
| 最大發射功率 | 13.6 | 14 | 15.3 | dBm | - |
| 接收靈敏度 | -109 | -110 | -111 | dBm | 空中速率為 2.5kbps |
| 空中速率 | 2.5k | 2.5k | 168k | bps | 用戶編程控制 |

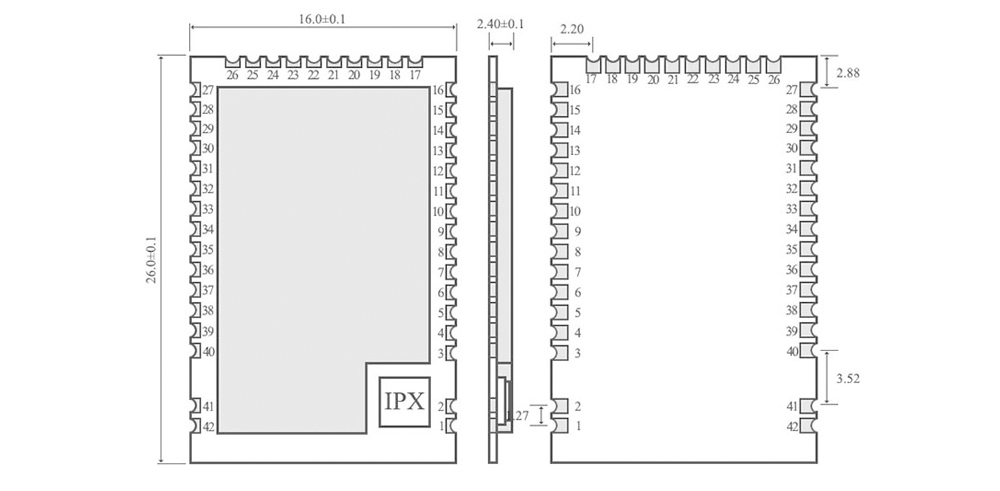

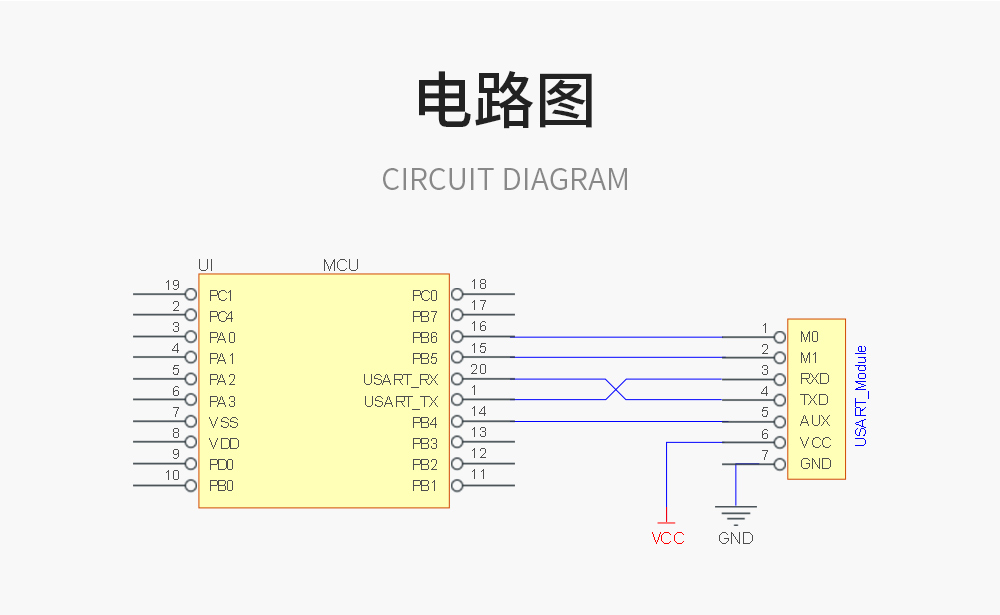

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 參考地 | 模塊地線 |
| 2 | ANT | - | 天線（50Ω特性阻抗） |
| 3 | NC | 保留腳 | 保留未用，需懸空 |
| 4 | NC | 保留腳 | 保留未用，需懸空 |
| 5 | NC | 保留腳 | 保留未用，需懸空 |
| 6 | LNA_EN | 輸出 | 外部 LNA 控制輸出，高電平有效（可懸空） |
| 7 | PA_EN | 輸出 | 外部 PA 控制輸出，高電平有效（可懸空） |
| 8 | NC | 保留腳 | 保留未用，需懸空 |
| 9 | NC | 保留腳 | 保留未用，需懸空 |
| 10 | NC | 保留腳 | 保留未用，需懸空 |
| 11 | NC | 保留腳 | 保留未用，需懸空 |
| 12 | NC | 保留腳 | 保留未用，需懸空 |
| 13 | NC | 保留腳 | 保留未用，需懸空 |
| 14 | NC | 保留腳 | 保留未用，需懸空 |
| 15 | M2 | 輸入 | M2、M1、M0 共同組合決定模塊 8 種工作模式；使用時需外部串聯一個 1K 的保護電阻 |
| 16 | GND | 參考地 | 模塊地線 |
| 17 | M0 | 輸入 | M2、M1、M0 共同組合決定模塊 8 種工作模式；使用時需外部串聯一個 1K 的保護電阻，并且加一個 1M 的上拉電阻（不可懸空，如不使用可接地） |
| 18 | M1 | 輸入 | M2、M1、M0 共同組合決定模塊 8 種工作模式；使用時需外部串聯一個 1K 的保護電阻，并且加一個 1M 的上拉電阻（不可懸空，如不使用可接地） |
| 19 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳；可配置為漏極開路或上拉輸入，詳見參數設置 |
| 20 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳；可配置為漏極開路或推挽輸出，詳見參數設置 |
| 21 | TMSC | 輸入 | JTAG TMSC |
| 22 | TCKC | 輸入 | JTAG TCKC |
| 23 | NC | 保留腳 | 保留未用，需懸空 |
| 24 | NC | 保留腳 | 保留未用，需懸空 |
| 25 | AUX | 輸出 | 指示模塊工作狀態，用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平，可配置為漏極開路輸出，或推挽輸出，詳見參數設置；使用時需外部串聯一個 1K 的保護電阻(可以懸空） |
| 26 | VCC | - | 模塊電源正參考，電壓范圍：2.2～3.8V DC |
| 27 | GND | 參考地 | 模塊地線 |
| 28 | NC | 保留腳 | 保留未用，需懸空 |
| 29 | NC | 保留腳 | 保留未用，需懸空 |
| 30 | NC | 保留腳 | 保留未用，需懸空 |
| 31 | NC | 保留腳 | 保留未用，需懸空 |
| 32 | RESET | 輸入 | 模塊復位腳 |
| 33 | NC | 保留腳 | 保留未用，需懸空 |
| 34 | NC | 保留腳 | 保留未用，需懸空 |
| 35 | NC | 保留腳 | 保留未用，需懸空 |
| 36 | NC | 保留腳 | 保留未用，需懸空 |
| 37 | NC | 保留腳 | 保留未用，需懸空 |
| 38 | NC | 保留腳 | 保留未用，需懸空 |
| 39 | NC | 保留腳 | 保留未用，需懸空 |
| 40 | NC | 保留腳 | 保留未用，需懸空 |
| 41 | GND | 參考地 | 模塊地線 |
| 42 | GND | 參考地 | 模塊地線 |
