1、BLE藍牙模塊輸出指示功能簡介

本文介紹了億佰特低功耗BLE藍牙模塊系列的數據 “有效指示功能”及相關用法。

數據有效指示是通過藍牙模塊一個引腳DATA（數據有效指示引腳，不同型號可能名稱不同）的電平變化來實現的，在實際應用中，模塊與外部MCU協同工作，外部MCU的一個引腳與模塊的DATA相連接即可實現數據有效指示等功能。

2、藍牙模塊數據有效指示和輸出延時

2.1 數據有效指示

BLE藍牙模塊數據有效指示是指在透傳模式下，藍牙從機接收到數據后通過串口向外輸出透傳數據時，從串口開始發送時，數據指示引腳以低電平或者高電平來指示。發送完畢之后，數據指示引腳電平翻轉。如以低電平來作為數據有效指示，無輸出延時時，如圖表 21所示。

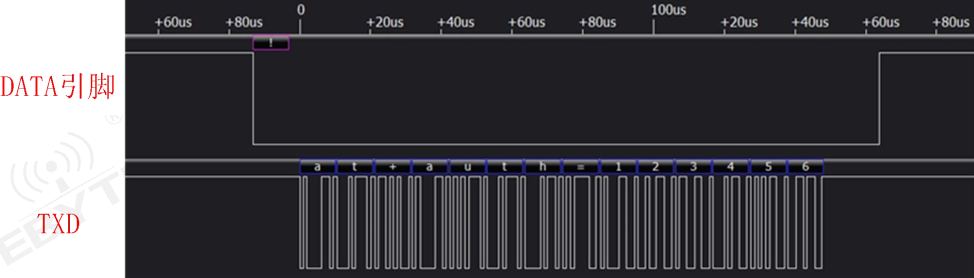

藍牙模塊數據透傳
圖表21 無輸出延時時數據有效指示

上圖中，DATA引腳作為數據有效指示引腳，在藍牙接收完一幀數據并串口的TXD發送該數據時，DATA引腳拉低為低電平并保持，指示當前正在發送數據，直到該幀數據發送完畢，DATA引腳翻轉為高電平，表示此時串口空閑。

2.2、藍牙模塊輸出延時

數據輸出延時是指，模塊藍牙接收到數據后，先拉低DATA引腳，10ms后通過串口發送數據。如圖表 22所示。

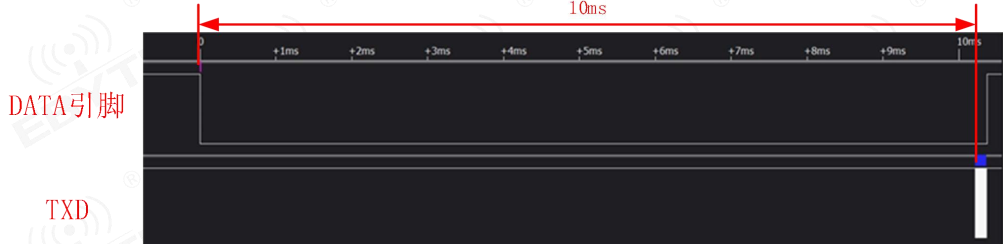

藍牙模塊數據傳輸
圖表22 開啟輸出延時時數據有效指示

上圖中，在開啟數據輸出延時時，藍牙接收完一幀數據后，先拉低DATA引腳并保持10ms，然后串口才開始發送數據，白色柱形為串口正在輸出數據。

2.3、各個藍牙模塊輸出延時指令說明

各個藍牙模塊輸出延時指令可能不一致，詳細描述如下（以下指令參考自最新的用戶手冊）。

2.3.1、E104-BT02系列藍牙模塊

開啟數據輸出延時指令如表格 21所示。

指令	說明
<<>APPON>	打開串口10ms的延遲
成功，返回<<>OK>

表格21 開啟數據輸出延時指令

關閉數據輸出延時指令如表格 22所示。

指令	說明
<<>APPOFF>	關閉串口延遲
成功，返回<<>OK>

表格22 關閉數據輸出指令

2.3.2、E104-BT51(A)系列藍牙模塊

E104-BT51和E104-BT51A輸出延時指令可查看相關產品手冊AT指令表。

2.3.3、 E104-50系列藍牙模塊

E104-BT5011A和E104-5032A輸出延時指令如表格 25所示。

表格25 E104-BT5011A和E104-5032A輸出延時指令

2.4 藍牙系列數據有效指示功能匯總

藍牙系列部分模塊的數據有效指示功能如表格 26所示。

模塊名稱	數據延時電平	延時時間	數據有效指示電平	可通過指令開啟/關閉數據指示
E104-BT02	低電平	固定10ms	低電平	是
E104-BT51(A)	低電平	固定10ms	高電平	是
E104-BT5011A	低電平	固定10ms	低電平	是
E104-BT5005	低電平	固定10ms	低電平	是
E104-BT5032A	低電平	固定10ms	低電平	是
E104-BT52	無	無	高電平	否

表格26 藍牙系列模塊數據有效指示功能匯總

從上述表格可以看出，開啟數據輸出延時功能時，延時時，DATA（數據有效指示引腳）為低電平保持且保持時間均為10ms；在串口發送數據過程中，僅E104-BT51(A)為高電平保持；其他型號為低電平保持，數據發送完畢后電平翻轉。E104-BT52無輸出延時且數據有效指示為高電平。

3、藍牙模塊數據有效指示應用場景

數據有效指示用法由具體應用決定，即外部MCU是否在串口空閑時進入休眠狀態以降低功耗。

3.1、藍牙模塊喚醒外部MCU

如果為低功耗應用，DATA（數據有效指示引腳）可用于喚醒外部MCU，串口準備發送數據并啟動延時時，DATA引腳從高電平切換為低電平產生一個下降沿，外部MCU引腳可設置為下降中斷，在休眠和正常狀態之間切換；在輸出延時10ms內，外部MCU可從休眠中醒來并初始化相關外設。

3.2、藍牙模塊提示外部MCU接收數據

如果為非低功耗應用，模塊將要發送數據時，DATA引腳產生的下降沿也可以提醒外部MCU，可以開啟串口接收透傳數據了。即外部MCU連接至DATA的引腳可設置為下降沿中斷，這樣當模塊每當要發送數據時，外部MCU可及時整理本地內存，存放即將接收的數據。

3.3、藍牙模塊注意事項

在開啟輸出延時后，有以下注意事項：

不支持流傳輸，因?yàn)樵谘訒r期間，串口處于空閑狀態，串口數據流會出現分幀；
若空中數據包接收得過快，會導致數據整包丟失；

因此，輸出延時較適用于數據量不大且外部MCU不斷地進入休眠狀態的應用。

億佰特大部分藍牙模塊均支持數據有效指示功能，可根據實際情況啟用該功能，但需要注意的是，在開發硬件時，已將DATA引腳引出且連接至外部MCU。數據有效指示功能為實現更低功耗提供了可能，也便于二次開發省時省力。
