射頻芯片：TLSR8359
工作頻率：2380~2500MHz
發射功率：10dBm
通信距離：600m
產品尺寸：13*25mm
產品重量：0.8±0.1g

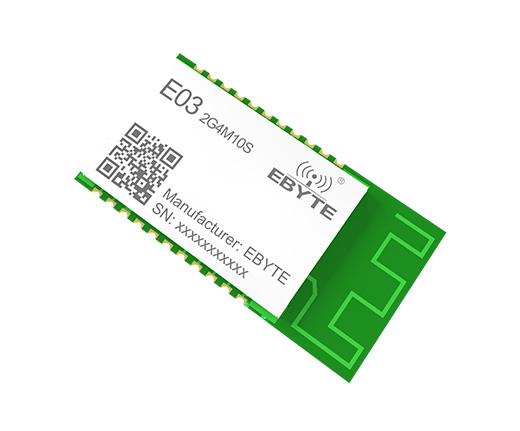

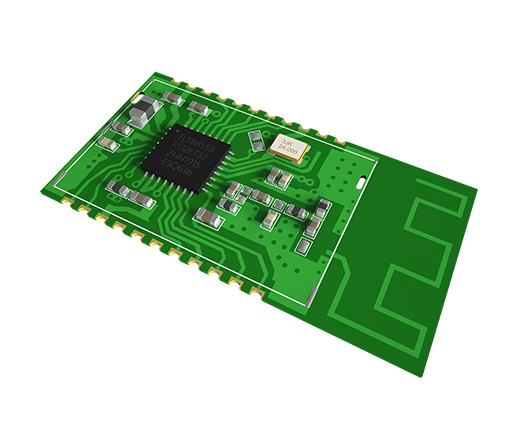

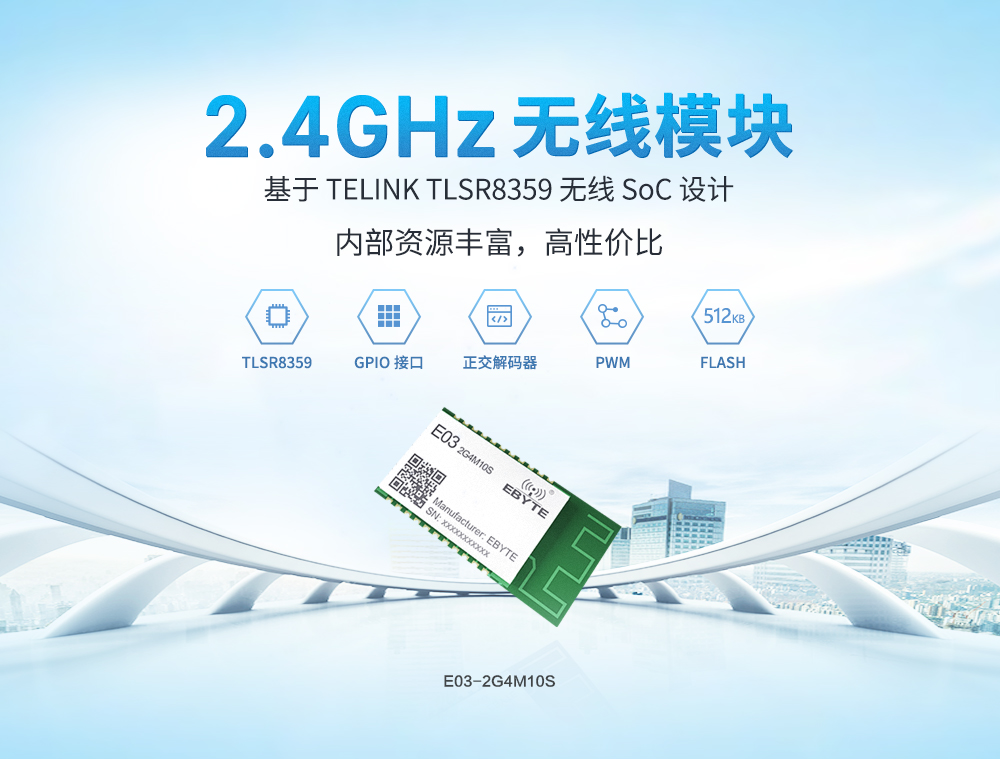

產品簡介：E03-2G4M10S無線模塊是成都億佰特基于TELINK TLSR8359芯片無線SOC設計生產的一款小體積、低功耗、高可靠性、工作在2.4GHz頻段的無線數傳模塊，芯片自帶32位高性能MCU，發射功率最高可達到10dBm。

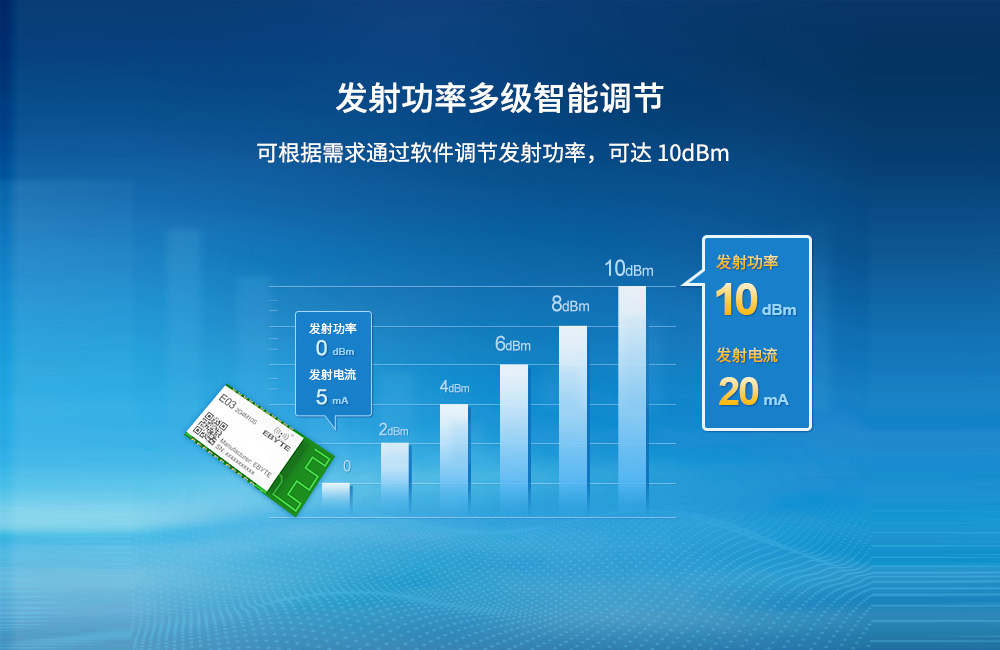

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2380~2500MHz | 支持 ISM 頻段 |
| 發射功率 | 10dBm | - |
| 接收靈敏度 | -95 dBm | 空中速率為 1Mbps |
| 實測距離 | 600米 | 晴朗空曠，高度 2.0 米，空中速率 250kbps |
| 硬件參數 | 參數值 | 備注 |

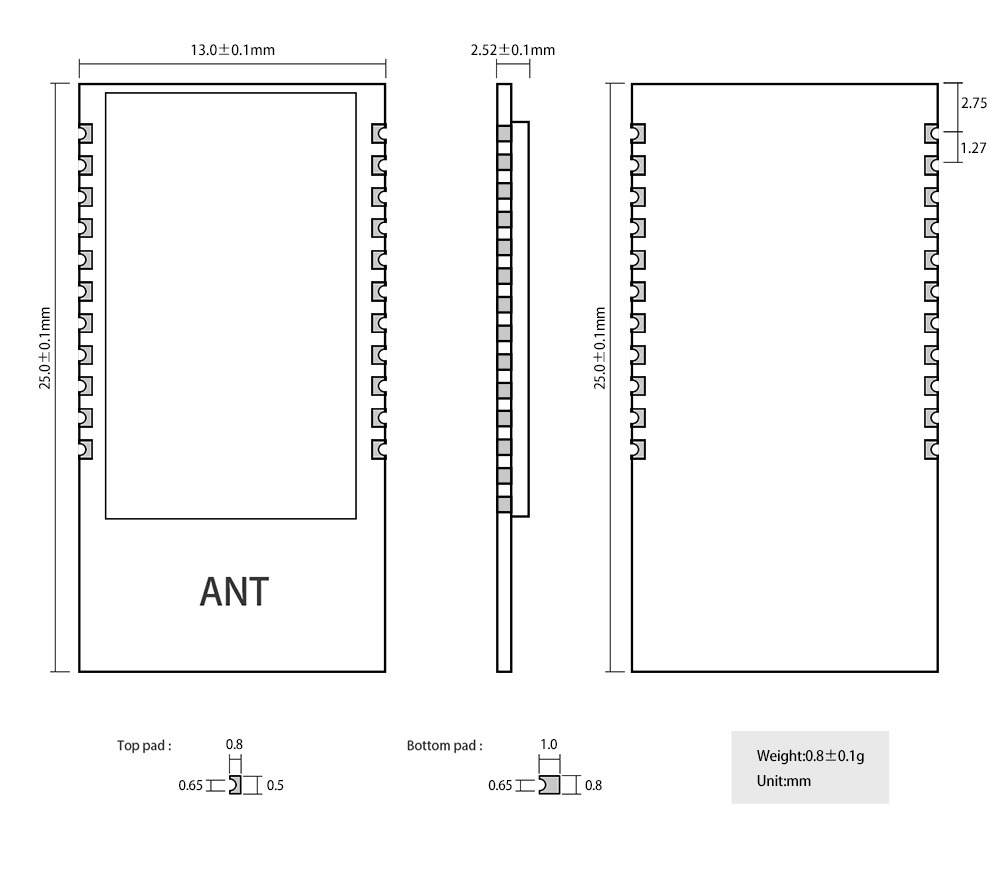

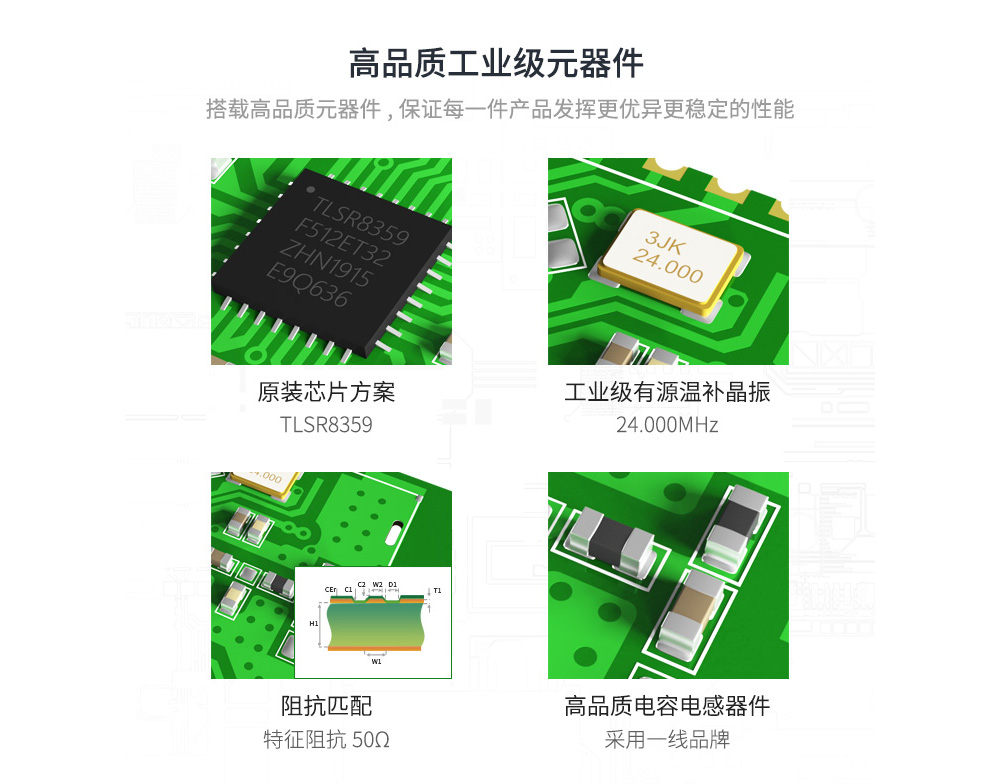

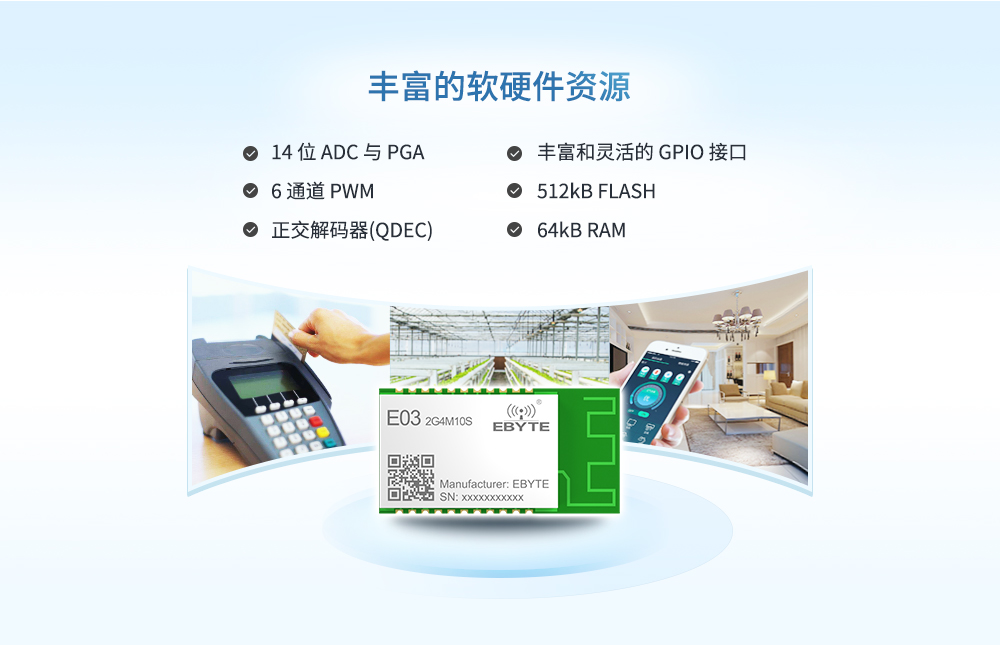

| 尺寸大小 | 13*25 mm | - |
| 天線形式 | PCB 板載天線 | 等效阻抗約 50Ω |
| 接口方式 | 1.27mm | - |
| 封裝方式 | 貼片 | - |
| IC 全稱 | TLSR8359F512ET32/QFN32 | - |
| FLASH | 512kB | - |
| RAM | 64kB | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.0 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 20 | - | mA | 瞬時功耗@10dBm |
| 接收電流 | - | 6.8 | - | mA | 軟件關斷 |
| 休眠電流 | - | 0.4 | - | μA | 深度睡眠、低功耗工作（低頻率） |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | PD2 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 2 | PD3 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | PD4 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 5 | PD7 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 6 | PA0 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 7 | PA1 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 8 | SWS | 輸入/輸出 | Single wire slave/PA7(詳見芯片手冊) |
| 9 | PB1 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 10 | VCC | - | 電源，1.8 ~ 3.6V DC（注意：高于 3.6V 電壓，將導致模塊永久損毀） |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | PB4 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 13 | PB5 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 14 | GND | - | - |
| 15 | IPB7 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 16 | PB76 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 17 | PC0 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 18 | PC1 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 19 | PC4 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 20 | PC5 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 21 | PC6 | 輸入/輸出 | 單片機 GPIO(詳見芯片手冊) |
| 22 | RRST | 輸入/輸出 | RESET /Power on reset, active low (詳見芯片手冊) |
