通訊接口：RS485
傳輸距離：不限距離
工作電壓：DC 8～28V
安裝方式：導軌安裝

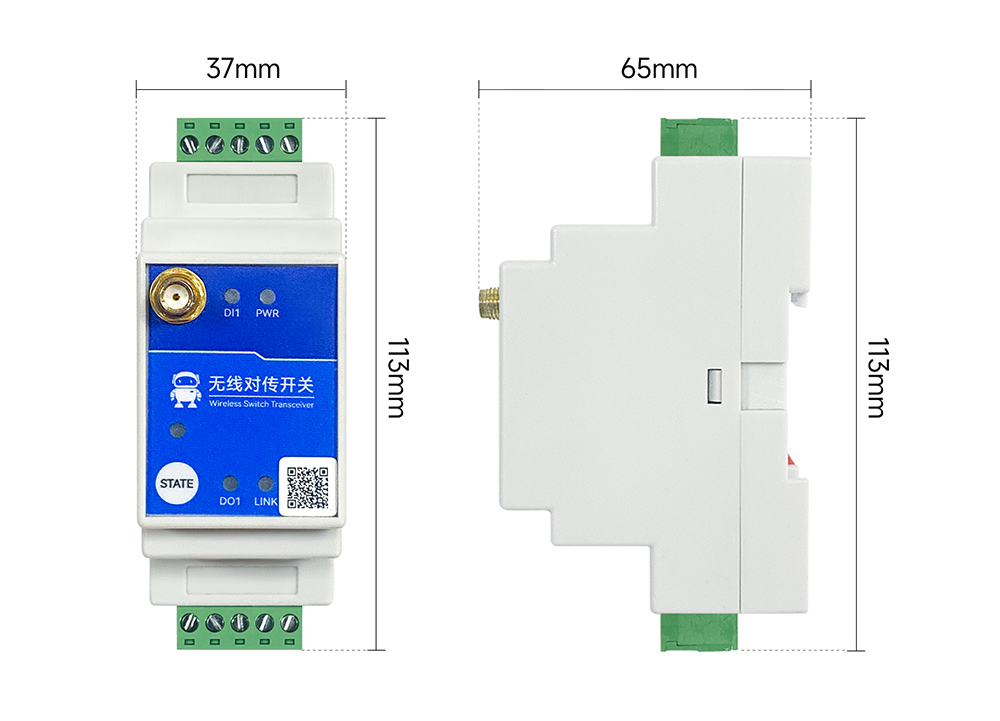

產品尺寸：113*37*65mm 產品重量：77g±5g
產品簡介：4G無線對傳開關是一款支持采集1/2/4/8路開關量輸入（DI）和1/2/4/8路繼電器輸出（DO）的通過4G傳輸?shù)臒o線IO設備。以“遠程同步控制”作為功能核心，高度易用性，用戶方便快速的集成于自己的系統中，實現基于4G傳輸?shù)倪h(yuǎn)程控制。設備支持直流供電的供電方式，直流電壓輸入8～28V，內置流量卡，終身免流量。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 8～28V |
| 電源指示 | 藍色LED指示 | |
| 無線參數 | 工作頻段 | LTE-TDD:B34/B38/B39/B40/B41 |
| LTE-FDD:B1/B3/B5/B8 | ||
| 傳輸距離 | 無限制 | |
| 天線選項 | SMA天線座（外螺內孔） | |
| DI輸入 | DI路數 | 1/2/4/8路（可選） |
| 輸入類型 | 干接點/NPN型 | |
| 輸入指示 | 綠色LED指示燈 | |
| DO輸出 | DO路數 | 1/2/4/8路（可選） |
| DO輸出類型 | 1/2/4為C型繼電器，8路為A型繼電器 | |
| DO輸出模式 | 點動模式 | |
| 繼電器觸點容量 | 1/2/4路：7A 30VDC、7A 250VAC | |
| 8路：10A 30VDC、10A 250VAC | ||
| 輸出指示 | 紅色LED指示燈 | |
| 其他 | 產品尺寸 | E860-DTU(1010-4G)-V2：113*37*65mm（長*寬*高） |
| E860-DTU(2020-4G)-V2：113*52*65mm（長*寬*高） | ||
| E860-DTU(4040-4G)-V2：113*72*65mm（長*寬*高） | ||
| E860-DTU(8080-4G)-V2：113*107*65mm（長*寬*高 | ||
| 產品重量 | E860-DTU(1010-4G)-V2：77±5g | |
| E860-DTU(2020-4G)-V2：105±5g | ||
| E860-DTU(4040-4G)-V2：145±5g | ||
| E860-DTU(8080-4G)-V2：189±5g | ||
| 工作溫濕度 | -40～+85℃、5%～95%RH（無凝露） | |
| 存儲溫濕度 | -60～+125℃、5%～95%RH（無凝露） | |
| 安裝方式 | 標準35mm導軌安裝 |

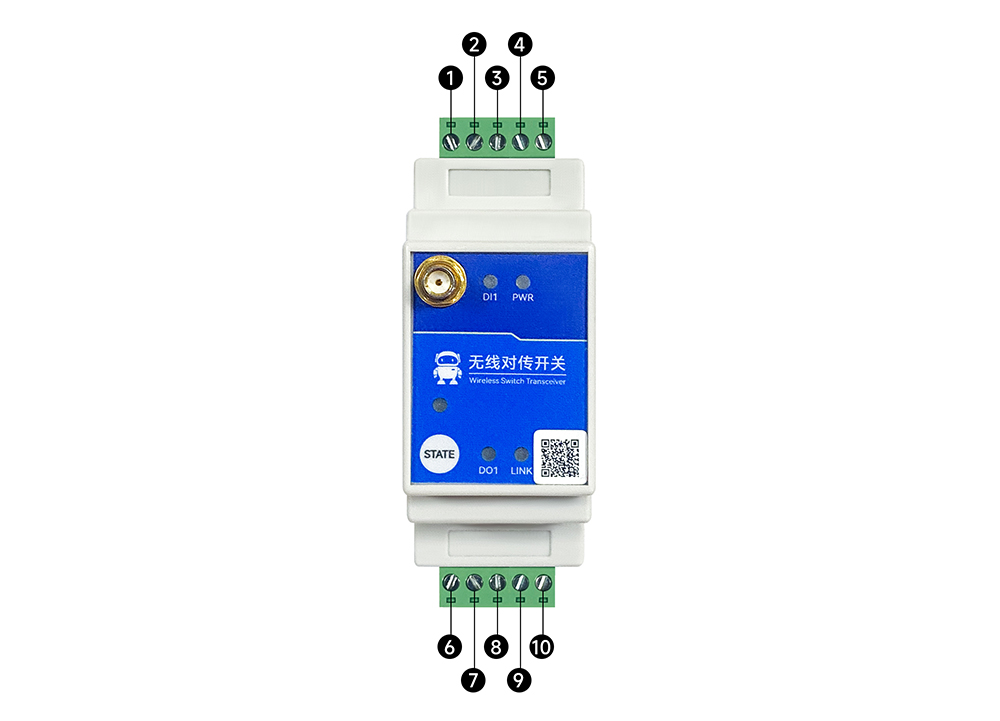

| 編號 | E860-DTU(1010-4G)-V2設備端口說明 |
| 1 | RS485-A |
| 2 | RS485-B |
| 3 | PE（保護接地線） |
| 4 | 直流8～28V(V-) |
| 5 | 直流8～28V(V+) |
| 6 | 開關量輸入端口1 |
| 7 | 開關量公共端 |
| 8 | 繼電器輸出常開端口1 |
| 9 | 繼電器輸出COM口1 |
| 10 | 繼電器輸出常閉端口1 |
