概述特點

概述特點 性能參數 引腳定義相關下載訂購方式知識應用系列產品

ECK31-ECB31
全志T113-S多核異構處理器全國產核心板詳情 (2)

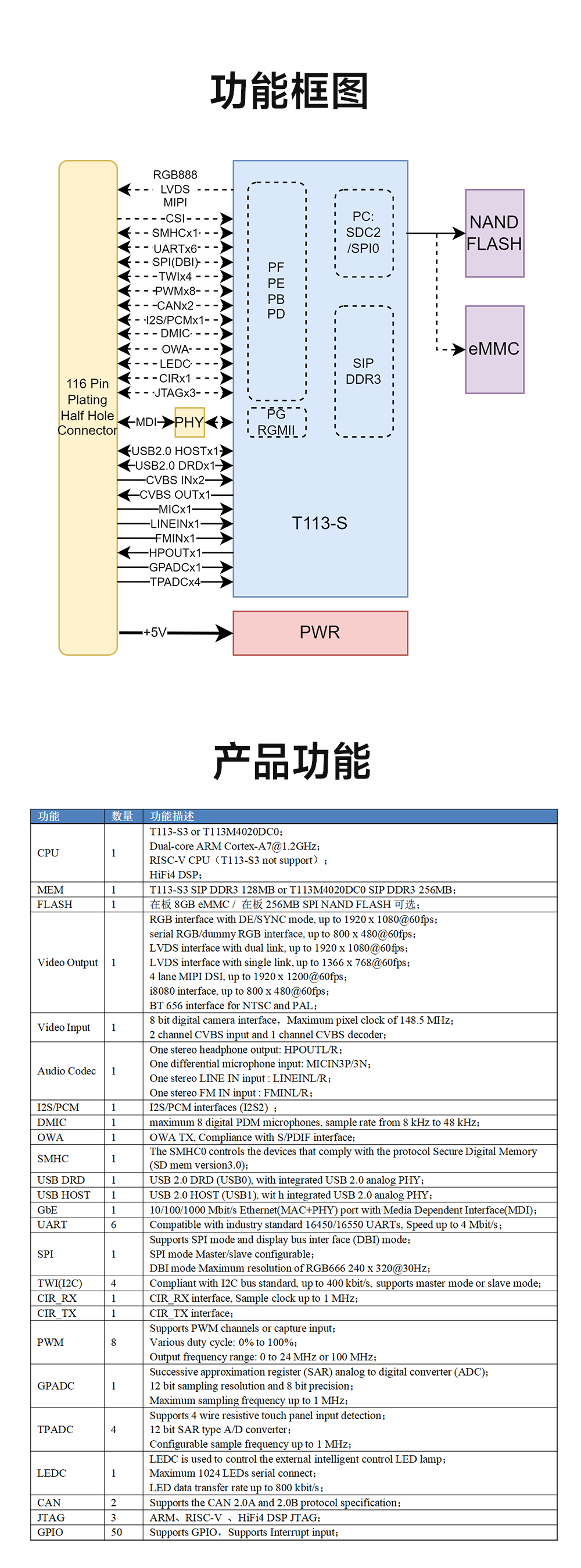

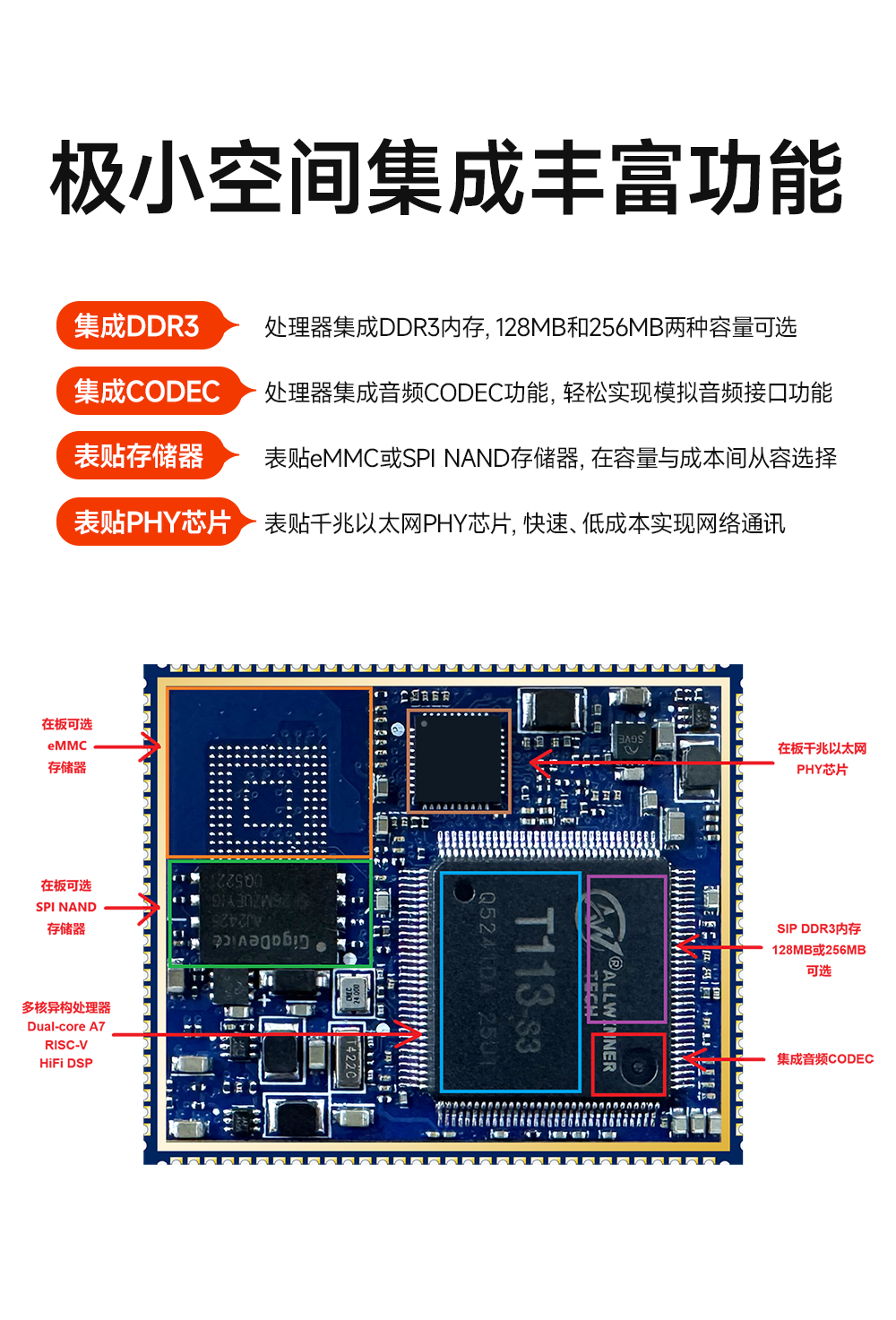

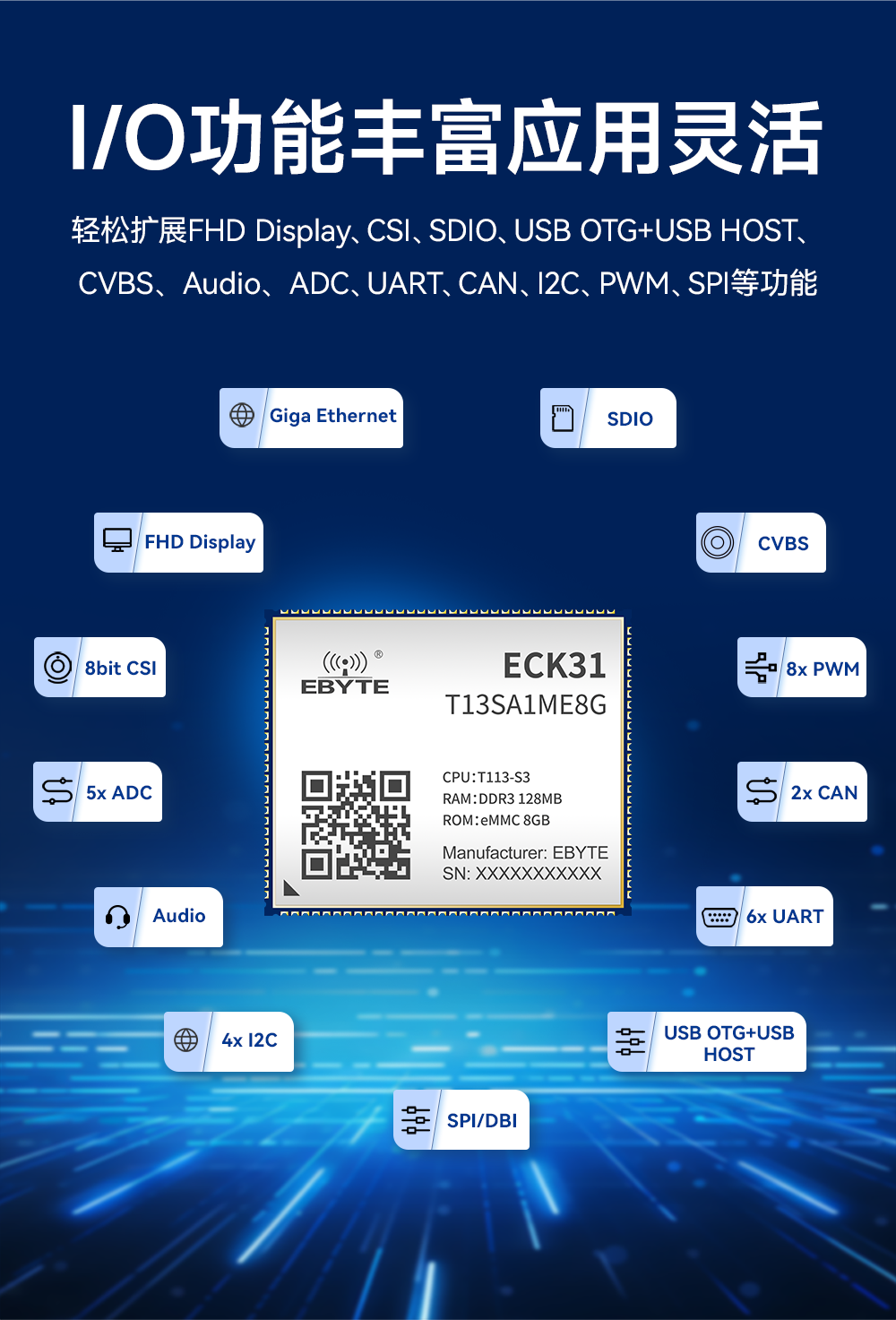

ECK31-T13系列全志國產核心板核心功能

ECK31-T13核心板視頻編碼

功能	數量	功能描述
CPU	1	T113-S3 or T113M4020DC0； Dual-core ARM Cortex-A7@1.2GHz； RISC-V CPU（T113-S3 not support）； HiFi4 DSP；
MEM	1	T113-S3 SIP DDR3 128MB or T113M4020DC0 SIP DDR3 256MB；
FLASH	1	在板8GB eMMC / 在板256MB SPI NAND FLASH可選；

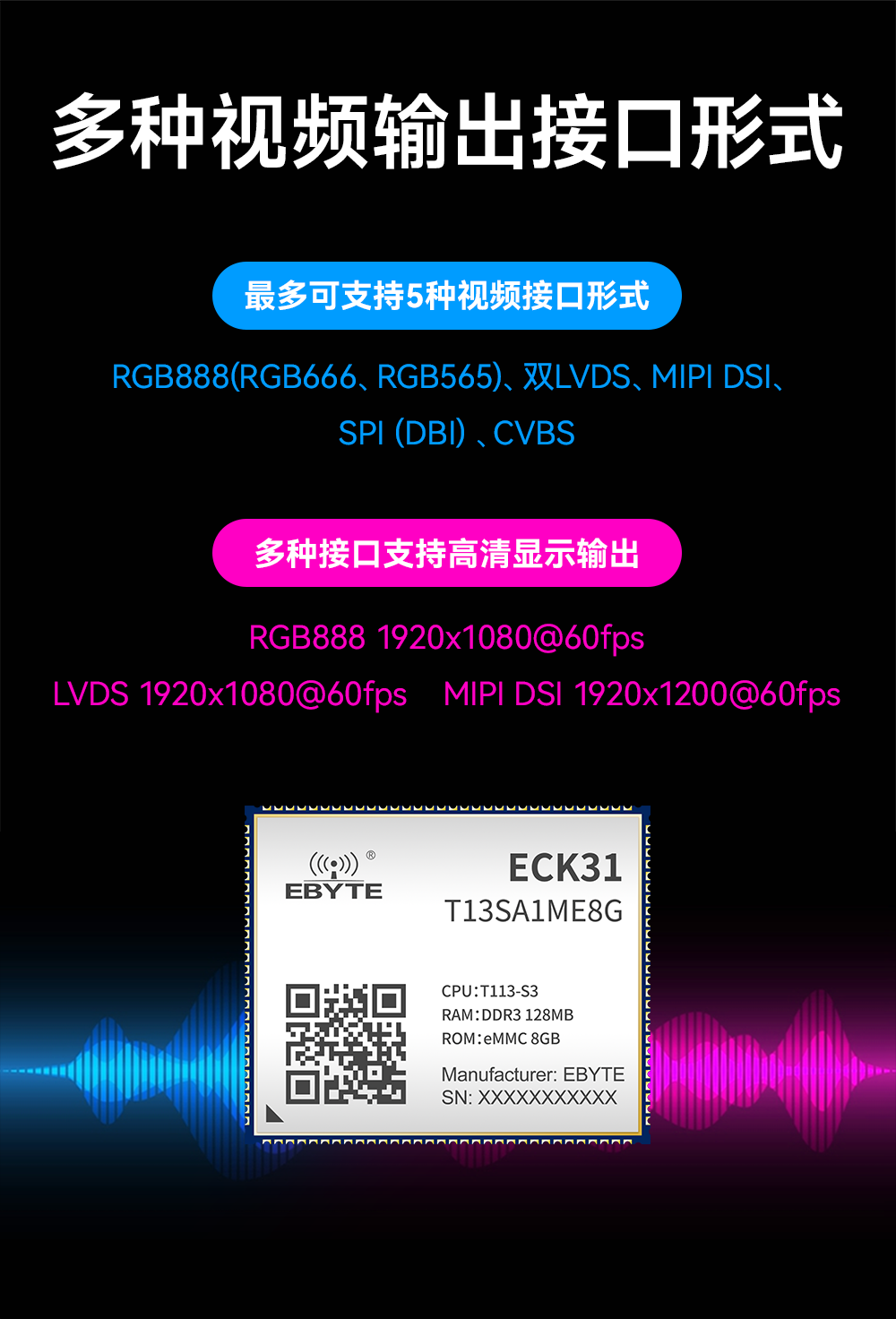

Video Output	1	RGB interface with DE/SYNC mode, up to 1920 x 1080@60fps； serial RGB/dummy RGB interface, up to 800 x 480@60fps； LVDS interface with dual link, up to 1920 x 1080@60fps； LVDS interface with single link, up to 1366 x 768@60fps； 4 lane MIPI DSI, up to 1920 x 1200@60fps； i8080 interface, up to 800 x 480@60fps； BT 656 interface for NTSC and PAL；
Video Input	1	8 bit digital camera interface，Maximum pixel clock of 148.5 MHz；
Video Input	1	2 channel CVBS input and 1 channel CVBS decoder；
Audio Codec	1	One stereo headphone output: HPOUTL/R； One differential microphone input: MICIN3P/3N； One stereo LINE IN input : LINEINL/R； One stereo FM IN input : FMINL/R；
I2S/PCM	1	I2S/PCM interfaces (I2S2) ；
DMIC	1	maximum 8 digital PDM microphones, sample rate from 8 kHz to 48 kHz；
OWA	1	OWA TX, Compliance with S/PDIF interface；
SMHC	1	The SMHC0 controls the devices that comply with the protocol Secure Digital Memory (SD mem version3.0)；
USB DRD	1	USB 2.0 DRD (USB0), with integrated USB 2.0 analog PHY；
USB HOST	1	USB 2.0 HOST (USB1), wit h integrated USB 2.0 analog PHY；
GbE	1	10/100/1000 Mbit/s Ethernet(MAC+PHY) port with Media Dependent Interface(MDI)；
UART	6	Compatible with industry standard 16450/16550 UARTs, Speed up to 4 Mbit/s；
SPI	1	Supports SPI mode and display bus inter face (DBI) mode； SPI mode Master/slave configurable； DBI mode Maximum resolution of RGB666 240 x 320@30Hz；
TWI(I2C)	4	Compliant with I2C bus standard, up to 400 kbit/s, supports master mode or slave mode；
CIR_RX	1	CIR_RX interface, Sample clock up to 1 MHz；
CIR_TX	1	CIR_TX interface；
PWM	8	Supports PWM channels or capture input； Various duty cycle: 0% to 100%； Output frequency range: 0 to 24 MHz or 100 MHz；
GPADC	1	Successive approximation register (SAR) analog to digital converter (ADC)； 12 bit sampling resolution and 8 bit precision； Maximum sampling frequency up to 1 MHz；
TPADC	4	Supports 4 wire resistive touch panel input detection； 12 bit SAR type A/D converter； Configurable sample frequency up to 1 MHz；
LEDC	1	LEDC is used to control the external intelligent control LED lamp； Maximum 1024 LEDs serial connect； LED data transfer rate up to 800 kbit/s；
CAN	2	Supports the CAN 2.0A and 2.0B protocol specification；
JTAG	3	ARM、RISC-V 、HiFi4 DSP JTAG；
GPIO	50	Supports GPIO，Supports Interrupt input；

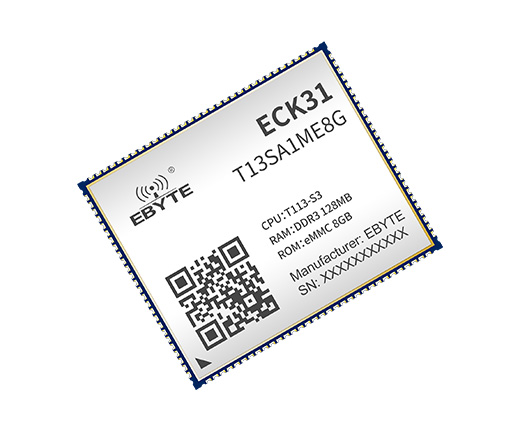

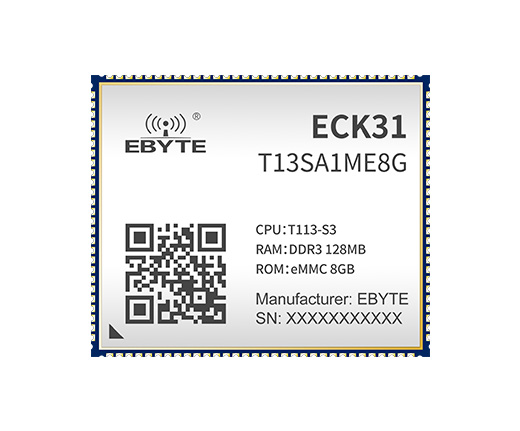

ECK31-T13SA1ME8G

Pin	Pin Name	MPU Pin	Level/Rail	Type	Length(mil)	Comment
1	DGND	/	GND	PWR	/
2	PE13_31	31	3.3V/VCCIO	I/O	768.27
3	PE12_32	32	3.3V/VCCIO	I/O	750.45
4	PE3_33	33	3.3V/VCCIO	I/O	770.23
5	PE2_35	35	3.3V/VCCIO	I/O	762.78
6	PE10_37	37	3.3V/VCCIO	I/O	769.38
7	PE11_36	36	3.3V/VCCIO	I/O	763.31
8	DGND	/	GND	PWR	/
9	PE9_38	38	3.3V/VCCIO	I/O	759.55
10	PE8_39	39	3.3V/VCCIO	I/O	753.75
11	PE7_40	40	3.3V/VCCIO	I/O	772.89
12	PE6_41	41	3.3V/VCCIO	I/O	763.21
13	DGND	/	GND	PWR	/
14	PE5_42	42	3.3V/VCCIO	I/O	759.38
15	PE4_43	43	3.3V/VCCIO	I/O	759.62
16	PE1_45	45	3.3V/VCCIO	I/O	760.13
17	PE0_44	44	3.3V/VCCIO	I/O	759.34
18	DGND	/	GND	PWR	/
19	PD22_52	52	3.3V/VCCIO	I/O	336.12
20	PD21_53	53	3.3V/VCCIO	I/O	608.08
21	PD20_54	54	3.3V/VCCIO	I/O	684.84
22	DGND	/	GND	PWR	/
23	PD0_55	55	3.3V/VCCIO	I/O	648.88
24	PD1_56	56	3.3V/VCCIO	I/O	649.13
25	PD2_57	57	3.3V/VCCIO	I/O	649.27
26	PD3_58	58	3.3V/VCCIO	I/O	649.35
27	DGND	/	GND	PWR	/
28	PD4_59	59	3.3V/VCCIO	I/O	655
29	PD5_60	60	3.3V/VCCIO	I/O	654.99
30	PD6_61	61	3.3V/VCCIO	I/O	645.7
31	PD7_62	62	3.3V/VCCIO	I/O	645.91
32	DGND	/	GND	PWR	/
33	DGND	/	GND	PWR	/
34	PD8_63	63	3.3V/VCCIO	I/O	649.13
35	PD9_64	64	3.3V/VCCIO	I/O	647.71
36	PD10_67	67	3.3V/VCCIO	I/O	652.55
37	PD11_68	68	3.3V/VCCIO	I/O	652.56
38	DGND	/	GND	PWR	/
39	PD13_69	69	3.3V/VCCIO	I/O	658.32
40	PD12_70	70	3.3V/VCCIO	I/O	658.61
41	PD14_71	71	3.3V/VCCIO	I/O	652.99
42	PD15_72	72	3.3V/VCCIO	I/O	653
43	DGND	/	GND	PWR	/
44	PD16_73	73	3.3V/VCCIO	I/O	659.18
45	PD17_74	74	3.3V/VCCIO	I/O	659.18
46	PD18_75	75	3.3V/VCCIO	I/O	652.06
47	PD19_76	76	3.3V/VCCIO	I/O	652.07
48	DGND	/	GND	PWR	/
49	TVOUT0_78	78	1.8V/LDOA	AO	/
50	DGND	/	GND	PWR	/
51	PB7_79	79	3.3V/VCCIO	I/O	686.54
52	PB6_80	80	3.3V/VCCIO	I/O	706.23
53	PB5_82	82	3.3V/VCCIO	I/O	646.19
54	PB4_84	84	3.3V/VCCIO	I/O	640.02
55	PB3_85	85	3.3V/VCCIO	I/O	704.08
56	PB2_86	86	3.3V/VCCIO	I/O	717.23
57	NC	/	/	/	/
58	DGND	/	GND	PWR	/
59	DGND	/	GND	PWR	/
60	MICIN3P_87	87	1.8V/AVCC	AI	/
61	MICIN3N_88	88	1.8V/AVCC	AI	/
62	FMINR_93	93	1.8V/AVCC	AI	/
63	FMINL_94	94	1.8V/AVCC	AI	/
64	LINEINR_95	95	1.8V/AVCC	AI	/
65	LINEINL_96	96	1.8V/AVCC	AI	/
66	AUD_AGND	/	AGND	PWR	/
67	HPOUTR_98	98	1.8V/AVCC	AO	/
68	HPOUTL_99	99	1.8V/AVCC	AO	/
69	HPOUTFB_100	100	1.8V/AVCC	AI	/
70	AUD_AGND	/	AGND	PWR	/
71	GPADC0_101	101	1.8V/AVCC	AI	/
72	TP_X1_102	102	1.8V/AVCC	AI	/	1nF pull down
73	TP_X2_103	103	1.8V/AVCC	AI	/	1nF pull down
74	TP_Y1_104	104	1.8V/AVCC	AI	/	1nF pull down
75	TP_Y2_105	105	1.8V/AVCC	AI	/	1nF pull down
76	TVIN0_108	108	1.8V/AVCC	AI	/
77	TVIN1_109	109	1.8V/AVCC	AI	/
78	DGND	/	GND	PWR	/
79	USB1_DP_112	112	3.3V/VCCIO	I/O	902.44
80	USB1_DM_113	113	3.3V/VCCIO	I/O	901.2
81	DGND	/	GND	PWR	/
82	USB0_DM_114	114	3.3V/VCCIO	I/O	1107.27
83	USB0_DP_115	115	3.3V/VCCIO	I/O	1107.37
84	DGND	/	GND	PWR	/
85	ETH_LED0G	/	3.3V/VCCIO	I/O	/	4.7KΩ pull down
86	ETH_LED1Y	/	3.3V/VCCIO	I/O	/	4.7KΩ pull down
87	NC	/	/	/	/
88	NC	/	/	/	/
89	NC	/	/	/	/
90	DGND	/	GND	PWR	/
91	DGND	/	GND	PWR	/
92	ETH_MDIP0	/	3.3V/VCCIO	I/O	750.74
93	ETH_MDIN0	/	3.3V/VCCIO	I/O	750.74
94	ETH_MDIP1	/	3.3V/VCCIO	I/O	773.81
95	ETH_MDIN1	/	3.3V/VCCIO	I/O	773.38
96	DGND	/	GND	PWR	/
97	ETH_MDIP2	/	3.3V/VCCIO	I/O	775.8
98	ETH_MDIN2	/	3.3V/VCCIO	I/O	775.46
99	ETH_MDIP3	/	3.3V/VCCIO	I/O	764.49
100	ETH_MDIN3	/	3.3V/VCCIO	I/O	764.72
101	DGND	/	GND	PWR	/
102	PF0_7	7	3.3V/VCCIO	I/O	937.89
103	PF1_8	8	3.3V/VCCIO	I/O	948.99
104	PF2_9	9	3.3V/VCCIO	I/O	951.66	22Ω in series
105	DGND	/	GND	PWR	/
106	PF3_10	10	3.3V/VCCIO	I/O	954.99
107	PF4_11	11	3.3V/VCCIO	I/O	945.6
108	PF5_12	12	3.3V/VCCIO	I/O	956.67
109	PF6_13	13	3.3V/VCCIO	I/O	949.25
110	DGND	/	GND	PWR	/
111	REFCLK_21	21	1.8V/AVCC	AO	/
112	RESET_27	27	3.3V/VCCIO	I/O	/	10KΩ pull up
113	1V8_OUT	/	1.8V	PWR	/
114	3V3_OUT	/	3.3V	PWR	/
115	V5_IN	/	5.0V	PWR	/
116	V5_IN	/	5.0V	PWR	/

產品手冊

【產品手冊】ECK31-T13SA_Product_Manual_CN_V1.0

【產品手冊】ECK30_31_Software_Development_Guide_CN_V1.2

硬件資料

【硬件資料】ECK31-T13SA_PCB_Library

【硬件資料】ECK31-T13SA_Pin_List_V1.0

【硬件資料】ECK31-T13SA_Mechanical

芯片資料

【芯片資料】ECK31-T13SA_Datasheet

開發資料

【開發資料】ECK31-T13SA 核心板資料提取碼：ECK3

億佰特簡介

【企業簡介】

在線購買

【官方淘寶】：https://item.taobao.com

【京東商城】：https://i-item.jd.com

【阿里巴巴】：https://detailpreview.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：support@cdebyte.com

技術咨詢

【在線提交】：http://www.vc0p1s10a.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> ECK32-T527B核心板：工業級嵌入式“全能芯”解決方案

> ECB32-PGB工業級單板機：基于全志T527嵌入式方案詳解

> ECK32-T527B系列嵌入式核心板工業物聯網網關應用測評報告

> ECB32-PGB系列單板機工業物聯網網關應用測評報告

> 基于STM32核心板E01和E01C無線模塊驅動移植案例教程2

> 基于STM32核心板的E01和E01C無線模塊驅動移植案例教程1

> ECB20-PG6Y28C-I嵌入式單板機工業應用方案測評報告

> ECB20-PG6Y28C-I單板機深度測評報告：嵌入式開發助手

> 工業級雙頻WiFi串口服務器實現數據雙向透明傳輸

> 在單片機上移植國產RT-thread操作系統的教程分享

> LoRa/ZigBee/藍牙/WiFi等純國產無線模組方案推薦

> ARM嵌入式工業級單板機ECB30產品簡介

> 全國產全志T113-i處理器的ECK30系列核心板新品推薦

> 嵌入式核心板在工業機器人領域的應用

> 無處不在的嵌入式

> 日常生活中常見的嵌入式系統物聯網應用

> FreeRtos于嵌入式環境的應用

> 什么是嵌入式與物聯網

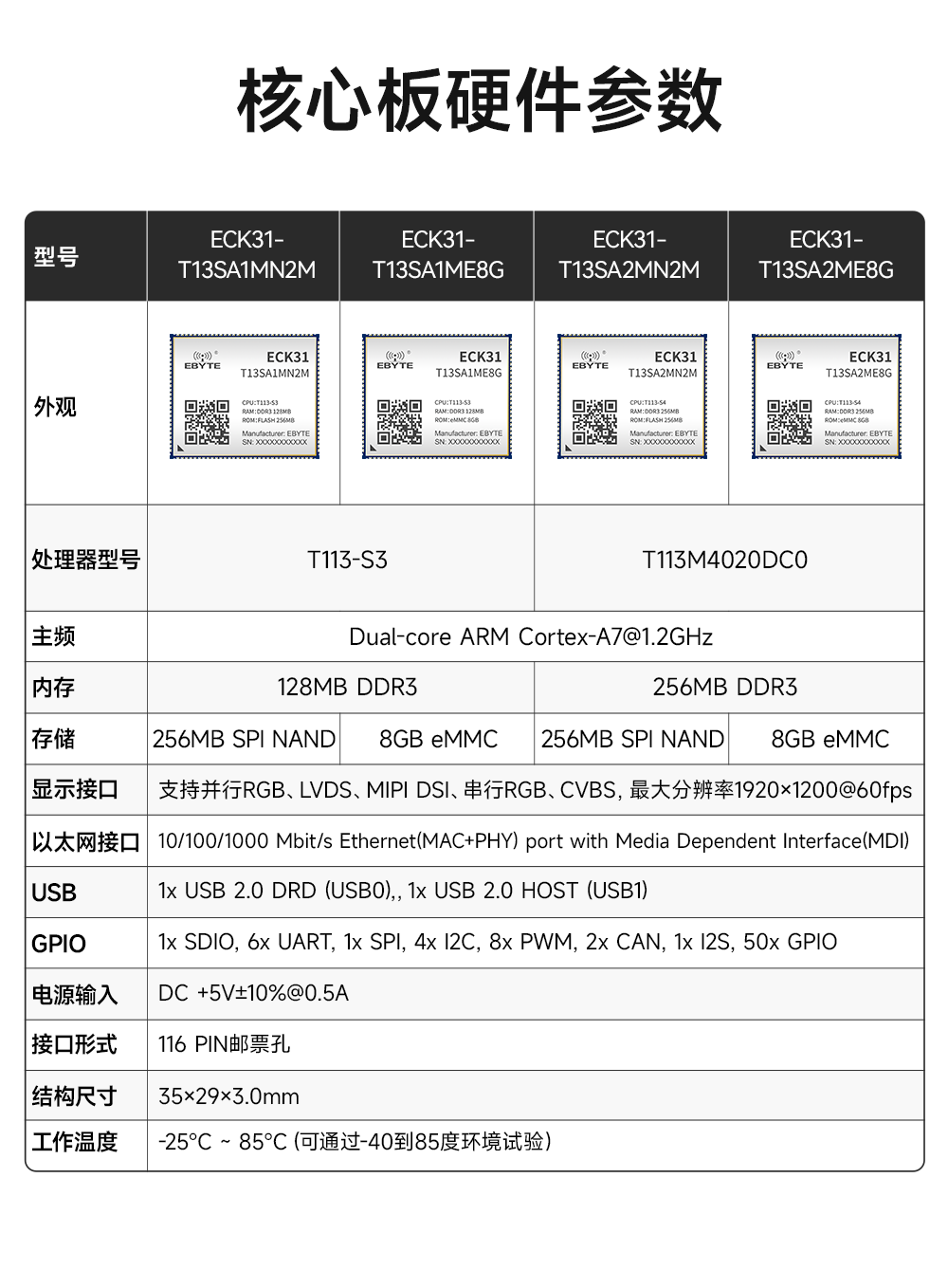

產品型號	處理器型號	處理器主頻Hz	內存容量MB	存儲容量MB	工作電壓V	接口形式	產品尺寸mm	工作溫度℃	功能特點
ECK31-T13SA2MN2M	T113-S4	1.2G	256	256	5	郵票孔	35293.0	-25 - 85	全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT
ECK31-T13SA2ME8G	T113-S4	1.2G	256	8GB	5	郵票孔	35293.0	-25 - 85	全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT
ECK31-T13SA1MN2M	T113-S3	1.2G	128	256	5	郵票孔	35293.0	-25 - 85	全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT
ECK31-T13SA1ME8G	T113-S3	1.2G	128	8GB	5	郵票孔	35293.0	-25 - 85	全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT
ECK30-T13IA1GE8G-I	T113-i	1.2G	1G	8G	5	郵票孔	45353.6	-40~ +85	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK30-T13IA5ME8G-I	T113-i	1.2G	512	8G	5	郵票孔	45353.6	-40~ +85	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK30-T13IA2MN2M-I	T113-i	1.2G	256	256	5	郵票孔	45353.6	-40~ +85	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK10-131A2M2M-I	STM32MP131AAF3	650M	256	256	5	郵票孔	38323.1	-40~+85	工業級控制主板、高性價比，高可靠性，低功耗
ECK10-135A5M5M-I	STM32MP135AAF3	650M	512	512	5	郵票孔	38323.1	-40~+85	工業控制計算機、高性價比，高可靠性，低功耗，工業級

ECK31-T13SA2MN2M

產品型號：ECK31-T13SA2MN2M

處理器型號 :T113-S4
處理器主頻Hz :1.2G
內存容量MB :256
存儲容量MB :256
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :35*29*3.0
工作溫度℃ :-25 - 85
功能特點:全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT

PDF ：

購買：
ECK31-T13SA2ME8G

產品型號：ECK31-T13SA2ME8G

處理器型號 :T113-S4
處理器主頻Hz :1.2G
內存容量MB :256
存儲容量MB :8GB
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :35*29*3.0
工作溫度℃ :-25 - 85
功能特點:全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT

PDF ：

購買：
ECK31-T13SA1MN2M

產品型號：ECK31-T13SA1MN2M

處理器型號 :T113-S3
處理器主頻Hz :1.2G
內存容量MB :128
存儲容量MB :256
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :35*29*3.0
工作溫度℃ :-25 - 85
功能特點:全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT

PDF ：

購買：
ECK31-T13SA1ME8G

產品型號：ECK31-T13SA1ME8G

處理器型號 :T113-S3
處理器主頻Hz :1.2G
內存容量MB :128
存儲容量MB :8GB
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :35*29*3.0
工作溫度℃ :-25 - 85
功能特點:全國產、極小尺寸、雙核Cortex-A7、高清顯示、高性價比、支持Linux、支持QT

PDF ：

購買：
ECK30-T13IA1GE8G-I

產品型號：ECK30-T13IA1GE8G-I

處理器型號 :T113-i
處理器主頻Hz :1.2G
內存容量MB :1G
存儲容量MB :8G
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :45*35*3.6
工作溫度℃ : -40~ +85
功能特點:全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT

PDF ：

購買：
ECK30-T13IA5ME8G-I

產品型號：ECK30-T13IA5ME8G-I

處理器型號 :T113-i
處理器主頻Hz :1.2G
內存容量MB :512
存儲容量MB :8G
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :45*35*3.6
工作溫度℃ : -40~ +85
功能特點:全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT

PDF ：

購買：
ECK30-T13IA2MN2M-I

產品型號：ECK30-T13IA2MN2M-I

處理器型號 :T113-i
處理器主頻Hz :1.2G
內存容量MB :256
存儲容量MB :256
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :45*35*3.6
工作溫度℃ : -40~ +85
功能特點:全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT

PDF ：

購買：
ECK10-131A2M2M-I

產品型號：ECK10-131A2M2M-I

處理器型號 :STM32MP131AAF3
處理器主頻Hz :650M
內存容量MB :256
存儲容量MB :256
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :38*32*3.1
工作溫度℃ :-40~+85
功能特點:工業級控制主板、高性價比，高可靠性，低功耗

PDF ：

購買：
ECK10-135A5M5M-I

產品型號：ECK10-135A5M5M-I

處理器型號 :STM32MP135AAF3
處理器主頻Hz :650M
內存容量MB :512
存儲容量MB :512
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :38*32*3.1
工作溫度℃ :-40~+85
功能特點:工業控制計算機、高性價比，高可靠性，低功耗，工業級

PDF ：

購買：
