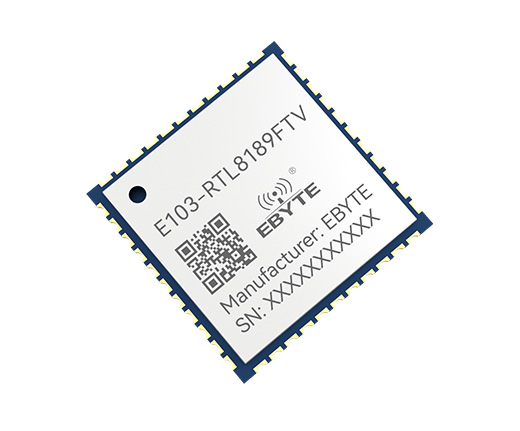

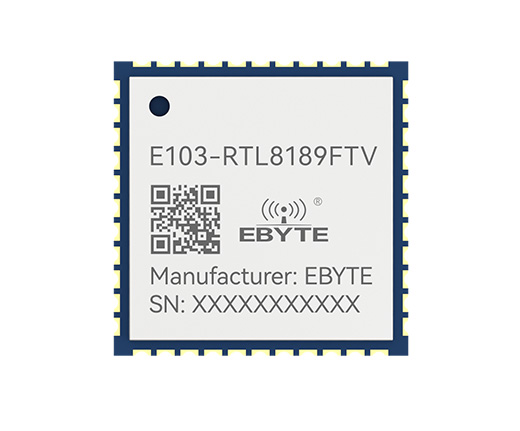

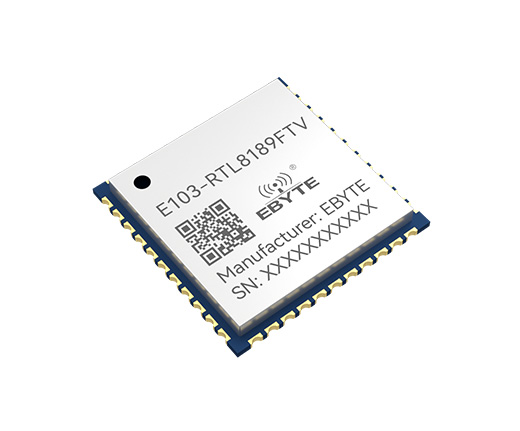

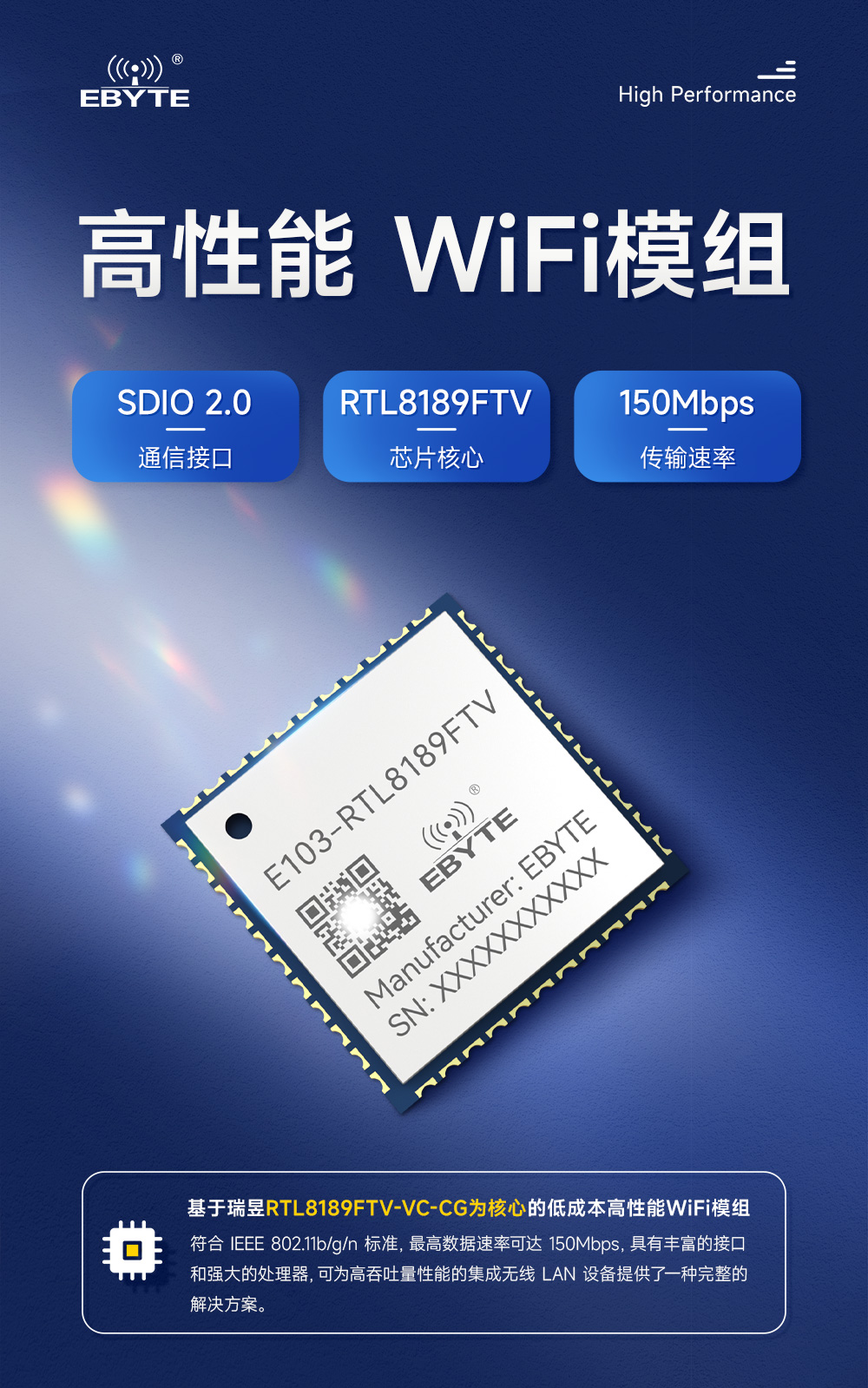

芯片方案：RTL8189FTV-VC-CG
工作頻率：2.4GHz
發射功率：16dBm
通信距離：200m
產品尺寸：12*12*1.9mm
產品簡介：E103-RTL8189FTV 是一款基于瑞昱RTL8189FTV-VC-CG為核心的低成本高性能WiFi模組。符合IEEE 802.11b/g/n標準，最高數據速率可達 150Mbps，具有豐富的接口和強大的處理器，可為高吞吐量性能的集成無線LAN設備提供了一種完整的解決方案。
| 射頻參數 | 單位 | 數值 | 備注 |
| 發射功率 | dBm | 15～17（典型值為 16） | |
| WiFi 協議 | - | IEEE 802.11b/g/n | |
| 參考距離 | M | 200 | 天線增益 5dBi，模塊與設備端通信 |
| 通信接口 | - | SDIO 2.0 | |
| 工作頻段 | GHz | 2.4～2.484 | 支持全球免許可 ISM 2.4GHz 頻段 |
| 工作溫度 | ℃ | -20~70 | |
| 工作濕度 | RH | 10%~95% | 無凝露 |
| 硬件參數 | 參數詳情 | 備注 |
| 芯片 | RTL8189FTV-VC-CG | |
| 封裝方式 | 貼片 | |
| 天線接口 | 郵票孔 | 特性阻抗約 50 歐姆 |
| 通信接口 | SDIO 2.0 | |

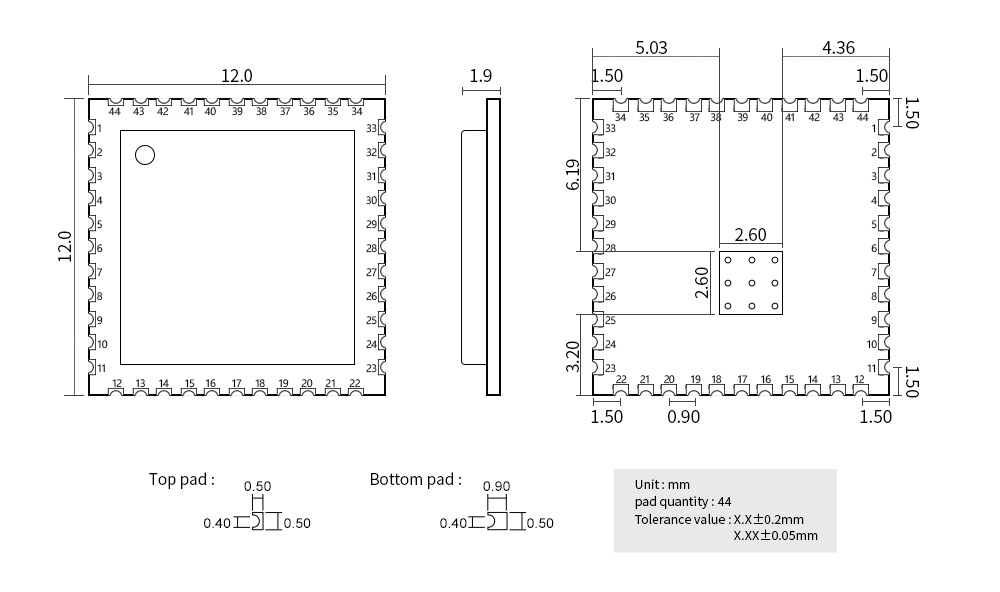

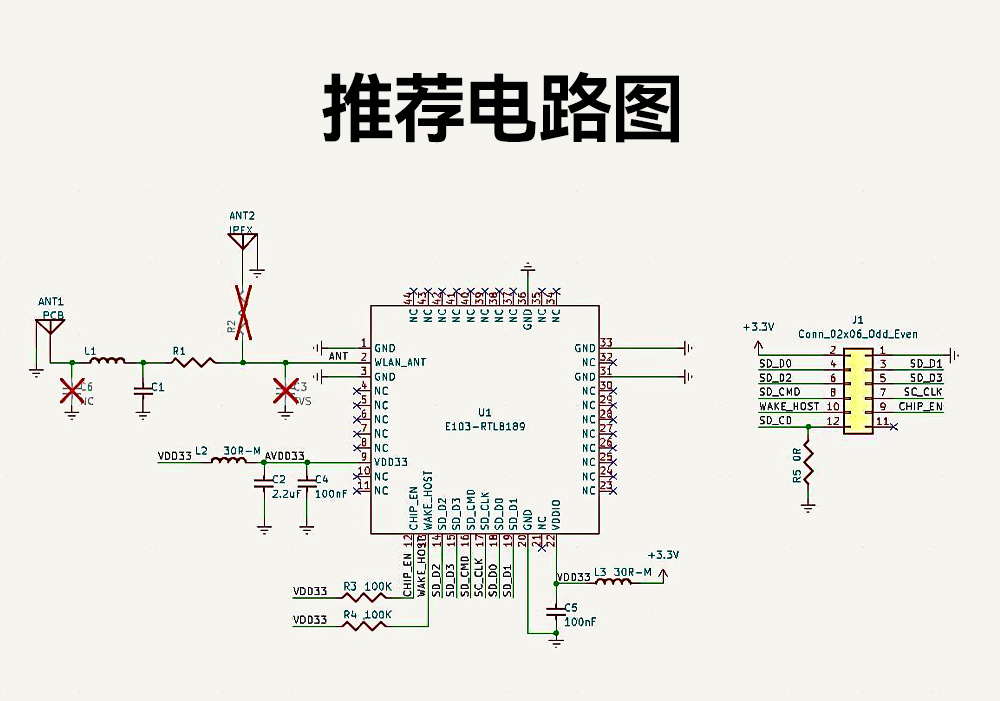

| 尺寸 | 12*12*1.9mm | 誤差尺寸為±0.2mm |
| 重量 | 0.69g | 誤差為±0.1g |
| 序號 | 引腳名稱 | 引腳類型 | 引腳功能描述 |
| 1 | GND | RF | 天線地腳 |
| 2 | WLAN ANT | RF | 天線引腳，郵票孔 |
| 3 | GND | RF | 天線地腳 |
| 4 | NC | / | |
| 5 | NC | / | |
| 6 | NC | / | |
| 7 | NC | / | |
| 8 | NC | / | |
| 9 | VDD33 | P | 3.3V DC 供電 |
| 10 | NC | / | |
| 11 | NC | / | |
| 12 | CHIP_EN | 當模塊被拉低時，這個引腳可以從外部關閉模塊。內部拉高由 100K 電阻 | |
| 13 | WAKE HOST | 0 | 與 GPIO0 共享。WLAN 使用此引腳喚醒主機 |
| 14 | SD_D2 | I/0 | SDIO 數據線 2 |
| 15 | SD_D3 | I/0 | SDIO 數據線 3 |
| 16 | SD_CMD | I/0 | SDIO 命令輸入 |
| 17 | SD_CLK | SDIO 時鐘輸入 | |
| 18 | SD_D0 | I/0 | SDIO 數據線 0 |
| 19 | SD_D1 | I/0 | SDIO 數據線 1 |
| 20 | GND | P | 地 |
| 21 | NC | / | |
| 22 | VDDIO | P | 該電源為 SDIO 和其他數字 I/O 的供電電源。根據客戶應用平臺，可選擇3.3V或1.8V電源輸入 |
| 23 | NC | / | |
| 24 | NC | / | |
| 25 | NC | ||
| 26 | NC | ||
| 27 | NC | / | |
| 28 | NC | / | |
| 29 | NC | / | |
| 30 | NC | / | |
| 31 | GND | P | 地 |
| 32 | NC | / | |
| 33 | GND | P | 地 |
| 34 | NC | / | |
| 35 | NC | / | |
| 36 | GND | P | 地 |
| 37 | NC | ||
| 38 | NC | ||
| 39 | NC | / | |
| 40 | NC | ||
| 41 | NC | ||
| 42 | NC | ||
| 43 | NC | / | |
| 44 | NC | / |
