芯片方案：AX5045
工作頻率：900~931MHz
發射功率：23dBm
通信距離：5.6km
產品尺寸：16*26 mm
產品重量：3.1±0.1g

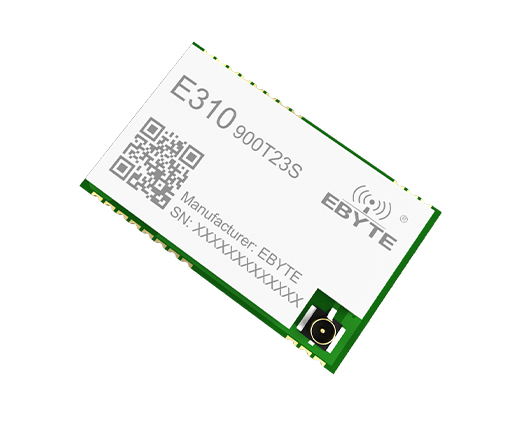

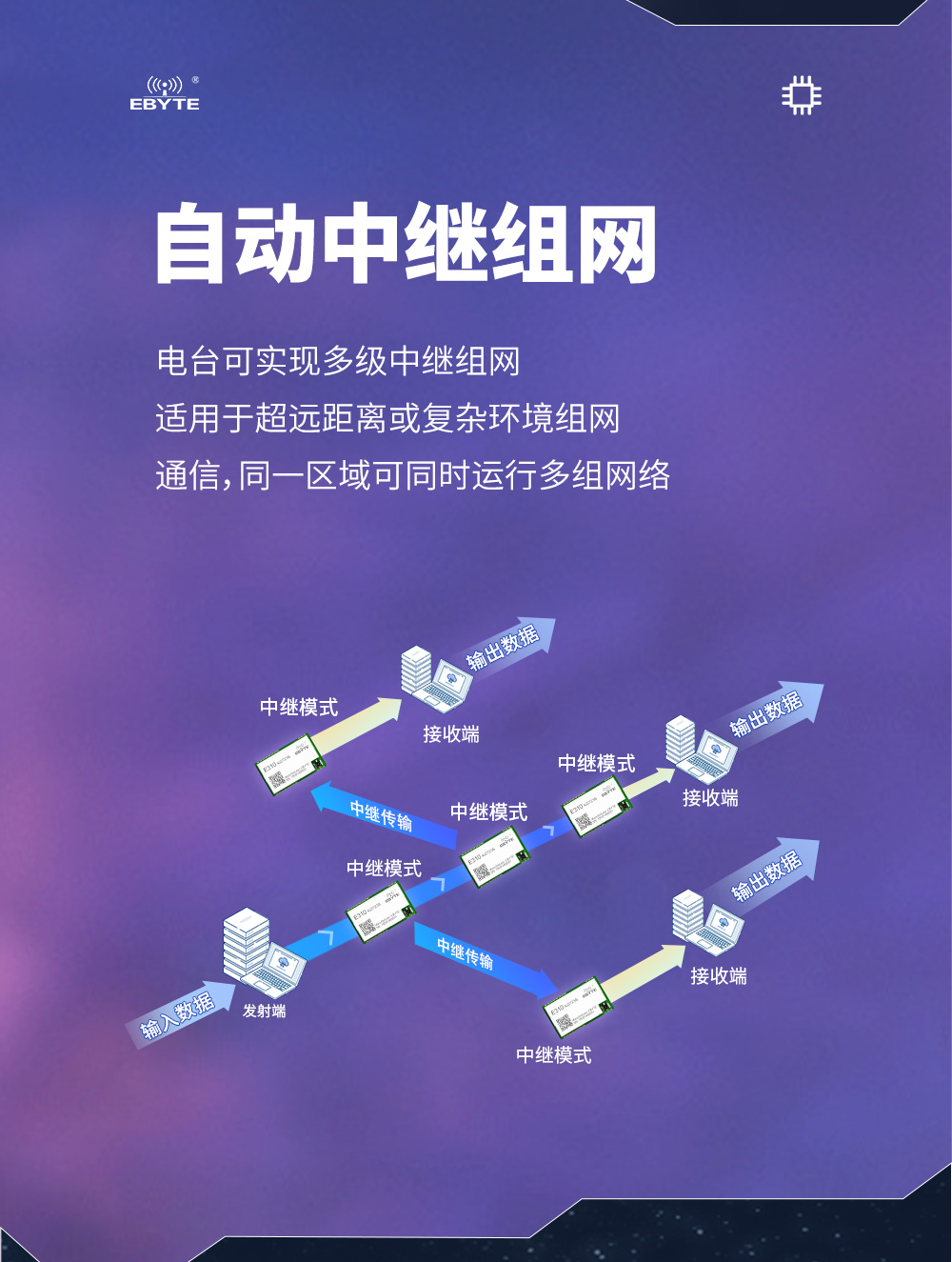

產品簡介：E310-900T23S是基于安森美半導體(ON Semiconductor) 窄帶Sub-GHz射頻收發器AX5045方案設計的無線串口類模塊。工作在900.0MHz至931.0MHz頻段(默認915.0MHz),具備半雙工透明傳輸、空中喚醒(超低功耗)、數據中繼轉發(距離擴展)等功能。
| 主要參數 | 參數值 | 備注 |
| 參考距離 | 5.6Km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 1.2kbps |
| 緩存容量 | 240Byte | |
| 調制方式 | GFSK | |
| 封裝方式 | 貼片式 | |
| 接口方式 | 1.27mm | |
| 通信接口 | UART 串口 | TTL 電平 |

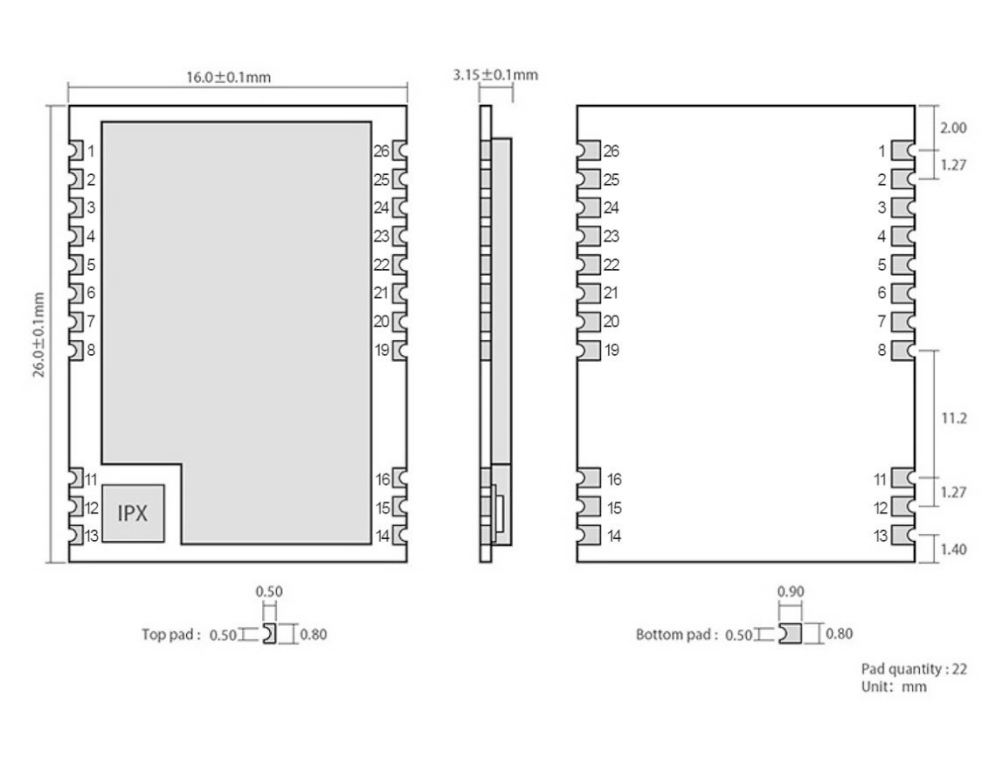

| 外形尺寸 | 16*26 mm | |
| 天線接口 | 郵票孔/IPEX | 特性阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.3 | 3.3 | 5.5 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 建議加電平轉換 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 900 | - | 931 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 210 | - | mA | 瞬時功耗 |
| 接收電流 | - | 18 | - | mA | - |
| 休眠電流 | - | 1.8 | - | μA | 軟件關斷 |
| 最大發射功率 | 21.5 | 23 | 23.5 | dBm | - |
| 接收靈敏度 | -115 | -119 | -120 | dBm | 空中速率 1.2Kbps |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | NC | - | 空腳 |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳 |
| 4 | NC | - | 空腳 |
| 5 | NC | - | 空腳 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | - | 天線 |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | GND | 地線，連接到電源參考地 | |
| 19 | GND | 地線，連接到電源參考地 | |
| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 26 | GND | - | 模塊地線 |
