E54-05LD06系列是成都億佰特電子基于C波段（5.8GHz）雷達芯片打造的低功耗運動感知模組，采用多普勒原理實現高精度人體運動與微動檢測。該模組集成定頻定向收發一體天線、中頻解調、信號放大及數字處理功能，具備遠距離感應、抗干擾能力強、體積小巧、功耗超低等核心優勢，可廣泛嵌入智能家居、智慧照明、安防等設備，實現非接觸式人體存在與運動狀態感知。
作為5.8GHz頻段的代表性產品，其工作在C波段（5.8GHz ISM免授權頻段），相比10G或24G雷達，具有信號繞射能力強、穿透障礙物（如非金屬材質）效果好、成本更優等特性，尤其適合對覆蓋范圍和安裝靈活性要求較高的室內外場景（如大型客廳、走廊、商場公共區域）。
· 基于多普勒效應原理，可精準識別人體移動、微動（如手勢、呼吸），有效過濾環境干擾（如窗簾晃動、寵物活動），誤報率低于0.1%；

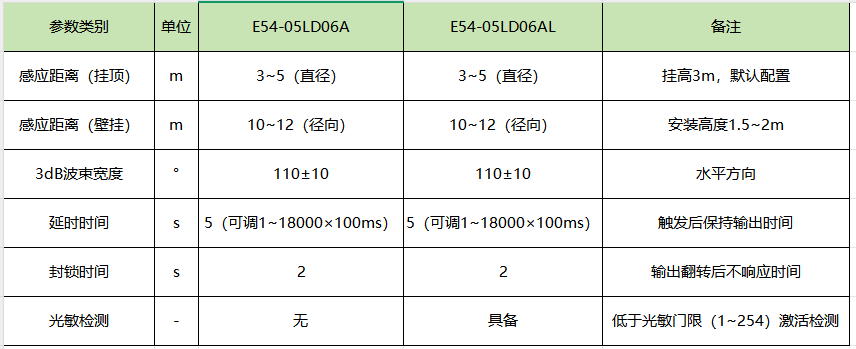

· 3dB波束寬度達110°±10°，水平探測角度廣，配合優化的天線設計，掛高3m時感應直徑可達3~5m（半徑1.5~2.5m），壁掛安裝徑向距離達10~12m，滿足大空間覆蓋需求。
· 超小封裝設計：尺寸僅18mm×18mm×1.2mm（板厚1.2mm，公差±0.2mm），可隱蔽嵌入燈具（如吸頂燈、筒燈）、家電（如空調、冰箱）內部，不影響設備外觀；

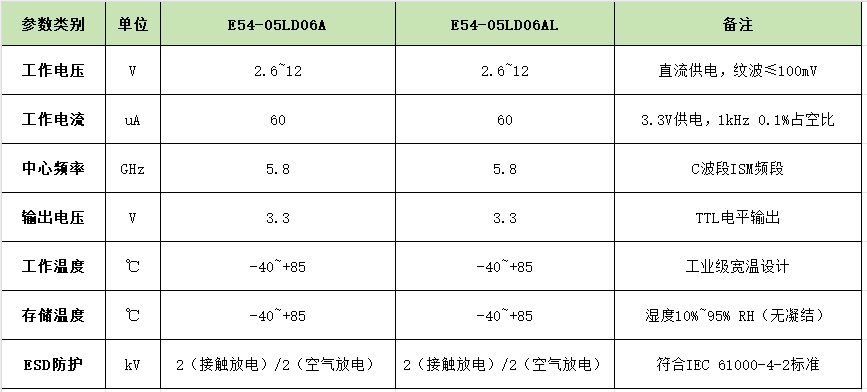

· 寬電壓供電：支持2.6V~12V DC直流供電，適配不同設備電源系統（如3.3V MCU、5V傳感器模塊），兼容性強。
· 采用脈沖供電占空比可調設計，平均工作電流低至60uA（3.3V供電時），靜態功耗可忽略；
· 搭配CR2450鋰電池供電，無需頻繁更換電池，續航周期可達5年以上，大幅降低維護成本。
· 寬溫工作范圍：-40℃~+85℃工業級設計，可在高溫廚房、潮濕浴室、寒冷戶外等極端環境下穩定工作；
· 抗干擾能力突出：集成雜波與高次諧波抑制電路，不受溫濕度、油煙、水霧影響，感知穩定性?xún)?yōu)于紅外或超聲波傳感器。
· 感應距離動態配置：通過上位機工具調整雷達門限（取值范圍16~65534，默認200），門限越小探測距離越遠，滿足不同空間覆蓋需求；
· 延時與封鎖時間自定義：默認觸發后保持輸出5s（延時時間），輸出狀態翻轉后2s內不響應（封鎖時間），可通過UART串口調整，適配“人來即亮、人走延時滅”等場景。
· 家電智能控制：嵌入空調、掃地機器人、智能窗簾等設備，通過人體存在感知自動啟停（如人靠近時空調開機，離開后延時關閉，節能30%以上）；
· 環境自適應調節：搭配溫濕度傳感器，當雷達檢測到室內有人時，聯動新風系統調節空氣質量，無人時切換節能模式。
· 公共區域照明：在走廊、樓梯間、地下車庫的吸頂燈中集成模組，掛高3m時覆蓋直徑5m區域，人來燈亮、人走燈滅（延時可調），相比傳統聲控?zé)艄?jié)能60%以上；
· 景觀與戶外照明：E54-05LD06AL型號具備光敏檢測，白天自動關閉感應（避免無效觸發），夜晚開啟雷達模式，適合庭院燈、路燈等場景。
· 智能門禁與樓宇對講：安裝于門禁面板或樓宇對講機，當人體靠近1~2m時自動喚醒屏幕，無需觸摸操作，降低接觸感染風險；
· 電子貓眼與安防報警：通過雷達檢測門外人體移動（區分寵物與人體），觸發攝像頭抓拍并推送至手機，避免傳統紅外貓眼受強光干擾的問題。
· 自動售貨機與柜員機：人體靠近時（2~3m）自動點亮屏幕，離開后休眠，延長設備屏幕壽命并節省電量；
· 貨架與展柜互動：在商品展柜中集成模組，當顧客靠近時觸發燈光亮起或視頻播放，增強購物體驗，提升商品關注度。
· 安裝高度：2.7~3.0m（天花板或吊頂），此時感應范圍為直徑3~5m的圓形區域，適合客廳、辦公室等開闊空間；
· 安裝步驟：
① 確保模組天線面朝下（垂直指向地面），避免金屬遮擋（金屬會衰減5.8G信號，建議與金屬表面間距≥125px）；
② 采用3M VHB膠或螺絲固定，確保模組平整無傾斜；
③ 多個模組安裝時間距≥0.5m，避免信號交叉干擾。
· 安裝高度：1.5~2m（墻面或立柱），此時徑向感應距離10~12m，適合走廊、通道等狹長區域；
· 安裝方向：模組X軸指向水平方向，Z軸向上，天線面正對探測區域（如走廊盡頭），與墻面夾角≤30°，避免探測盲區。
· 引腳定義：模組預留5個插針孔（J1），1腳RX（UART輸入）、2腳TX（UART輸出）、3腳V（電源輸入）、4腳O（狀態輸出）、5腳GND（接地）；
· 上位機配置：通過USB轉TTL串口轉接板連接模組，使用“E54_SettingV1.0”工具配置參數（波特率9600bps），需等待模組上電12秒初始化完成后操作。
· 天線面與外殼間距：模組天線面距離產品外殼3~5mm，過近會影響感應距離，過遠易積灰影響信號；
· 遠離干擾源：避免安裝在通風管道、消防管道、大型金屬設備附近，遠離電風扇、空調出風口等振動源，減少誤報；
· 電源穩定性：采用紋波≤100mV的直流電源，推薦使用2.6~12V/5mA以上功率電源，避免電源噪聲導致的感知異常。
A1：檢查天線面是否被遮擋（如外殼過厚、金屬遮擋）；通過上位機工具降低雷達門限（如從200調整為150）；確保供電電壓≥3.3V（電壓不足會導致發射功率下降）。
A2：增大雷達門限（如從200調整為300），過濾微弱干擾信號；延長封鎖時間（通過UART指令調整）；遠離振動源（如空調外機、電機設備）。
A3：支持，模組平均工作電流僅60uA，采用CR2450鋰電池（容量620mAh）時，續航可達620mAh/(60uA×24h×365)≈11年（理論值），實際場景中建議選用容量≥1000mAh電池，確保5年以上續航。
E54-05LD06系列5.8G頻率雷達模組以5.8GHz中心頻率和C波段雷達芯片技術為核心，憑借18*18mm超小尺寸、60uA超低功耗、3~5m直徑感應范圍（掛頂）等優勢，為智能家居、智慧照明、安防、商業等領域提供高性能、低成本的運動感知解決方案。該系列5.8G運動感知雷達模組工業級可靠性與靈活的參數配置，可滿足從嵌入式改造到新產品研發的多樣化需求，助力開發者快速落地“無感交互、智能響應”的創新應用。
