CAN FD（FlexibleData-rate）是“可變數據速率CAN”的縮寫，可以理解為傳統CAN總線的一次協議層升級。需要注意的是，CAN FD只升級了通信協議，物理層保持不變。這種設計是為了在保證兼容性的前提下，解決傳統CAN的一些瓶頸問題。
隨著汽車電子系統功能日益復雜，數據交互頻繁，傳統的CAN2.0總線面臨著嚴重的負載問題，部分場景下負載率甚至高達95%。與此同時，CAN總線還存在以下主要局限性：
· 最大傳輸速率限制在1Mbit/s（實際常見速率為500kbit/s）；
· 幀開銷過大，傳統CAN一幀中僅有不到50%的帶寬用于有效數據傳輸；
· 幀數據段僅8字節，難以滿足現代應用對大數據量通信的需求；
· 延遲受限于物理架構，如ACK響應延遲、收發器與布線的傳播延遲等。
相較之下，其他通信協議的開銷明顯更小，例如：
· UDP：1500字節數據包中僅64字節為開銷；
· FlexRay：254字節中只有8字節為控制開銷。
由于汽車行業不可能完全拋棄現有CAN架構重新設計，為兼容現有系統、控制升級成本、并提升總線性能，CAN FD應運而生。CAN FD的研發始于2011年，并在2015年正式被納入ISO11898-1標準中，與經典CAN協議并存。

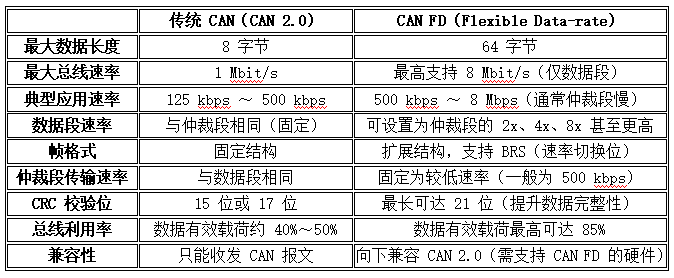

1、數據段長度擴展至64字節；
2、在數據階段支持更高的傳輸速率（最大8Mbit/s）。
這些改進大幅提升了通信效率，降低了總線負載，使其更適應當今對高速、大容量數據傳輸?shù)男枨蟆Ｒ虼耍?/span>CAN FD不僅是傳統CAN的延續，更是面向未來車載網絡的重要演進。

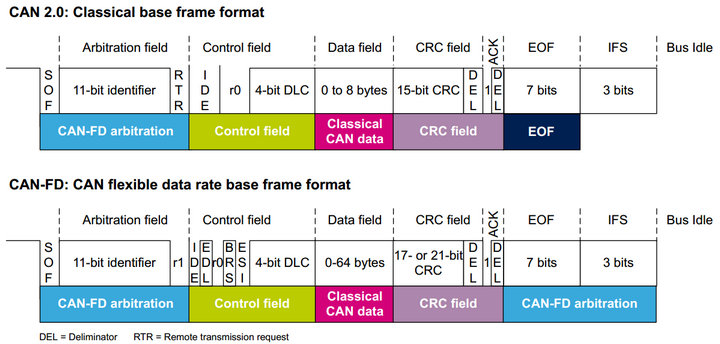

從圖中可以看到，CAN FD幀的整體結構沿用了經典CAN幀的基本框架，但為了支持更高的帶寬與更大的數據傳輸量，在控制字段及數據字段上做了顯著擴展。幀起始位OF用于標識一幀數據的開始，與傳統CAN相同，緊隨其后的仲裁字段包含11位標識符與一個保留位r1，用于總線仲裁和幀優先級判定?？刂谱侄尾糠质?/span>CAN FD的關鍵擴展區域，除了沿用IDE位外，新增的EDL（Extended Data Length）位用于明確區分CAN FD與傳統CAN報文，而BRS（Bit Rate Switch）位的引入使得在仲裁階段之后，數據段與CRC字段可切換至更高速率進行傳輸；ESI（Error State Indicator）則用于表征發送節點的錯誤狀態，從而輔助系統進行容錯判斷。數據段是CAN FD提升帶寬的核心，其長度可由DLC字段指定，從傳統CAN的最多8字節擴展至最多64字節使單幀有效載荷大幅提升；隨之而來的是CRC校驗字段也相應增強，根據數據長度使用17位或21位CRC，提升數據完整性保障能力。幀末部分的ACK、EOF以及IFS與傳統CAN保持一致，確保CAN FD具備良好的向后兼容性。
CAN FD最早由Bosch提出，稱為Bosch CAN FD，作為對傳統CAN總線的擴展，主要引入了更大的數據長度（最多64字節）以及更高的數據段速率（可達8Mbps），其幀結構中使用的是17位CRC校驗碼，無需支持位時間重同步。然而，隨著實際應用中通信速率和負載上升，Bosch版本在數據可靠性方面存在一定局限，因此在2015年，ISO組織發布了正式標準ISO 11898-1:2015，即為現在所稱的標準CAN FD，在保留Bosch版本主要特性的基礎上，引入了更強的21位CRC校驗機制，并對幀格式進行了微調，增強了抗干擾能力。兩者在物理層兼容，但在幀結構、校驗算法和協議容錯機制上存在差異。因此，標準CAN FD節點更具通用性和可靠性，而Bosch版則是早期的實驗性版本，現階段已逐漸被ISO標準替代。
