CAN總線是Controller Area Network 的縮寫（以下稱為CAN），CAN協議是ISO*1 國際標準化的串行通信協議。在當前的汽車產業中，出于對安全性、舒適性、方便性、低公害、低成本的要求，各種各樣的電子控制系統被開發了出來。前文介紹了CAN總線的通信原理、CAN總線協議的技術詳解與應用、CAN總線為何要加終端電阻？等CAN總線技術文章，本文將匯總說明CAN總線常見問題說明詳解。
CAN總線作為常見的一種通信協議，具有一下功能特點：
(1) 多主控制
(2) 消息的發送
(3) 系統的柔軟性
(4) 通信速度
(5) 遠程數據請求
(6) 錯誤檢測功能·錯誤通知功能·錯誤恢復功能
(7) 故障封閉
(8) 連接
CAN總線上的單元（節點）處于以下3種錯誤狀態之一。
當接收錯誤計數器和發送錯誤計數器計數值全部小于等于127時，節點處在主動錯誤狀態下，此時設備可以正常在總線上進行通信，但節點需要上報主動錯誤狀態。
當接收錯誤計數器或發送錯誤計數器任意計數器值大于127時，節點處在被動錯誤狀態，此時節點易導致總線錯誤。因此，處于被動錯誤的節點，不能連續向總線發送數據，需要等待一定周期。處于初始錯誤狀態的節點，檢測到總線錯誤時，需要上報被動錯誤狀態。
當發送錯誤計數器計數值大于255時，節點會進入總線關閉狀態。處于總線關閉狀態下的節點，對總線上其他節點處于不可見狀態，因此總線關閉節點不能發送數據到總線上，也不能接收總線上的數據。
處于總線關閉狀態的節點，只有通過從新初始化且等待一定總線空閑時間，才可以重新恢復并接入總線。
以上三種錯誤狀態，通過發送接收錯誤計數管理，根據不同計數器狀態進入不同錯誤狀態，其對應關系發下圖表：

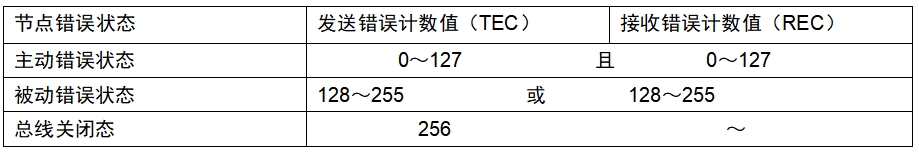

表1 錯誤狀態和計數值

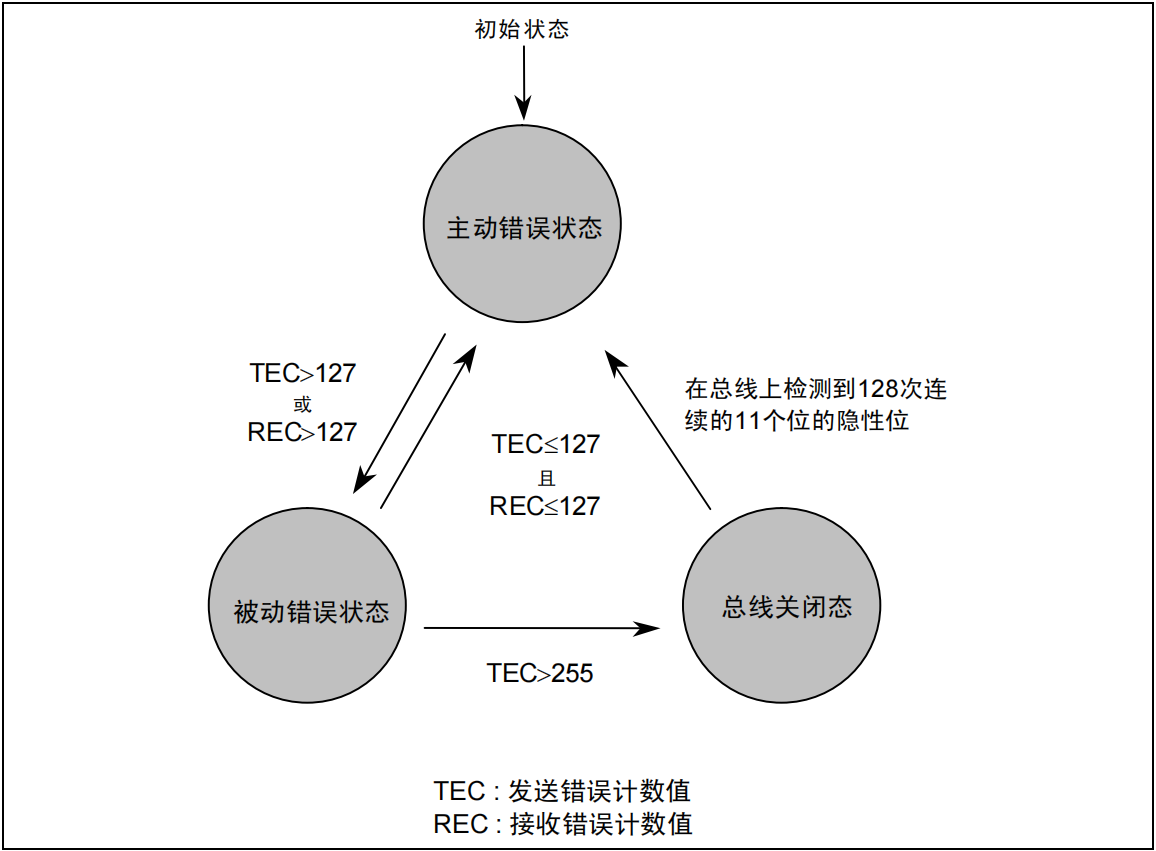

圖1. 單元的錯誤狀態

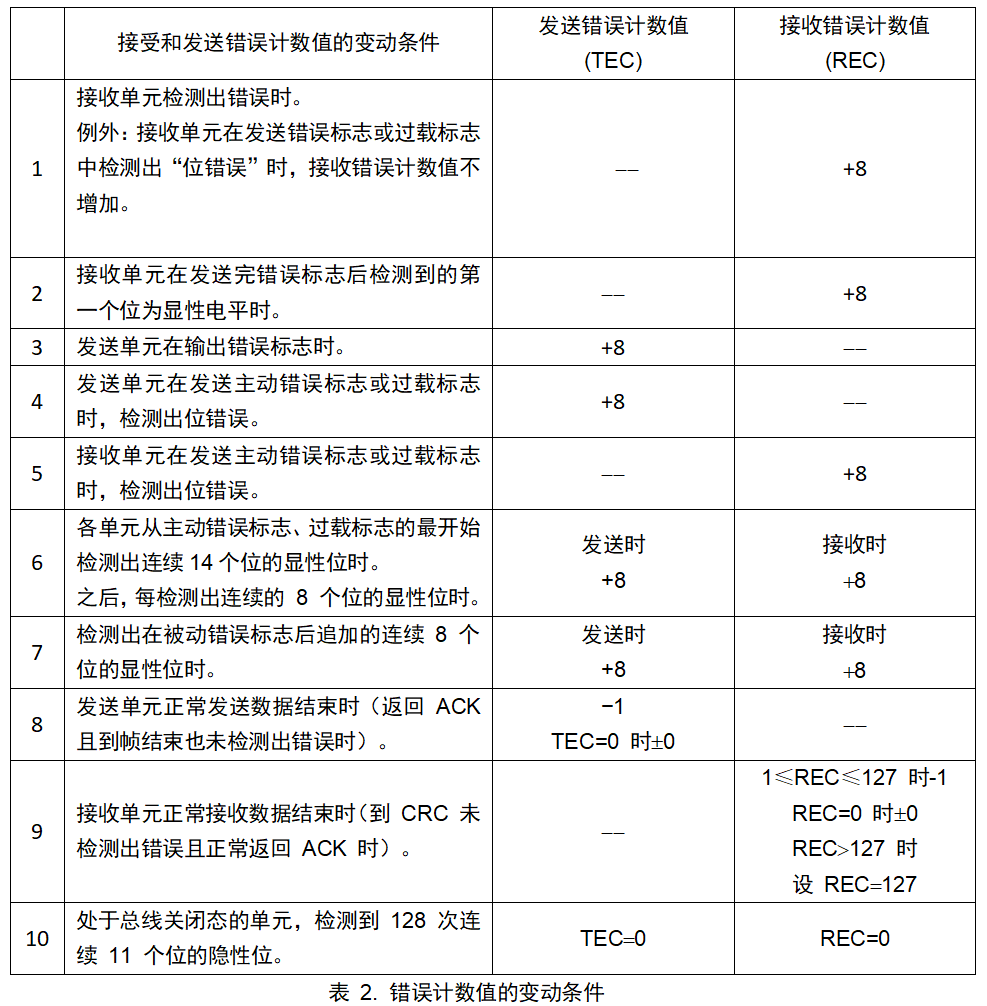

錯誤計數根據不同的總線錯誤增加不同計數值，其對應關系如下圖表：
答：最少2臺。
答：可連接的單元總數理論上是沒有限制的。
但實際上可連接的單元數受總線上的時間延遲及電氣負載的限制。降低通信速度，可連接的單元數增加；提高通信速度，則可連接的單元數減少。
答：在總線的首尾兩端（CANH、CANL之間）各接一個120? (Min.85? Max.130?)電阻。（實際應用中可能能存在無終端電阻或者多個終端電阻（甚至每一個設備都有終端電阻），需要避免此類問題）。
答：同一總線同一時刻只存在一種速率，新接入總線的設備，需要提前知道總線速率并與之匹配，否則將不可通信。
答：ISO11898中只規定1M波特率下分支不超過0.3米。
支線過長會直接導致總線阻抗匹配問題發生，阻抗匹配是指信號源或者傳輸線跟負載之間達到一種適合的搭配，阻抗匹配主要為了調整負載功率和抑制信號反射，所以一旦阻抗匹配出現問題，就出現了上圖中的上升沿和下降沿的臺階。（相關文章推薦：如何解決CAN總線分支不能太長的問題）
答：屏蔽雙絞線，且屏蔽層單端接地。
答：當CAN H 與CAN L 短路時，CAN網絡會關閉，無法再進行通信。
答：可能無法正常通信，或者抗干擾能力大大降低。
答：無法正常通信。
答：無法正常通信。
答：同一總線，應盡量將采樣點匹配到一致。否則可能導致部分設備無法正常通信。

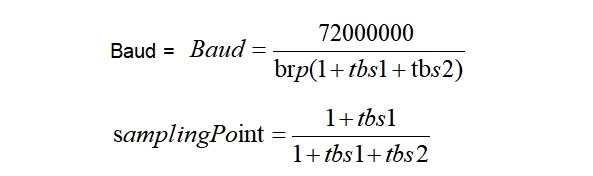

答：以STM32F103為例：
brp應盡量小。
波特率>800kbps時，推薦采樣點75%
波特率>500kbps時，推薦采樣點80%
波特率<500kbps時，推薦采樣點87.5%
