CAN協議，是Controller Area Network 的縮寫，最初這個協議是由汽車行業提出的，因為隨著汽車行業智能化的發展，汽車內部越來越多的電子儀器，使得信號線布線越來越繁雜，迫切地需要一種簡單且可以掛載多個設備的總線協議出現，來解決這一問題。于是在上世紀80年代末提出后，迅速發展并且于幾年后的1993年，正式成為ISO11898和ISO11519兩種國際標準協議（這兩種分別是高速應用和低速應用）。
既然前面提到是由汽車行業提出，并且在后來應用中發展到其他行業的標準協議，那他就必須解決汽車行業，內部電子系統通信的痛點，也就是既需要通訊總線的數據線少，又需要總線能夠掛載多個設備，通訊之間的延遲不能大，還要具有能夠在復雜環境工作的能力（也就是所謂的抗干擾能力強），那么到底是如何實現的呢？

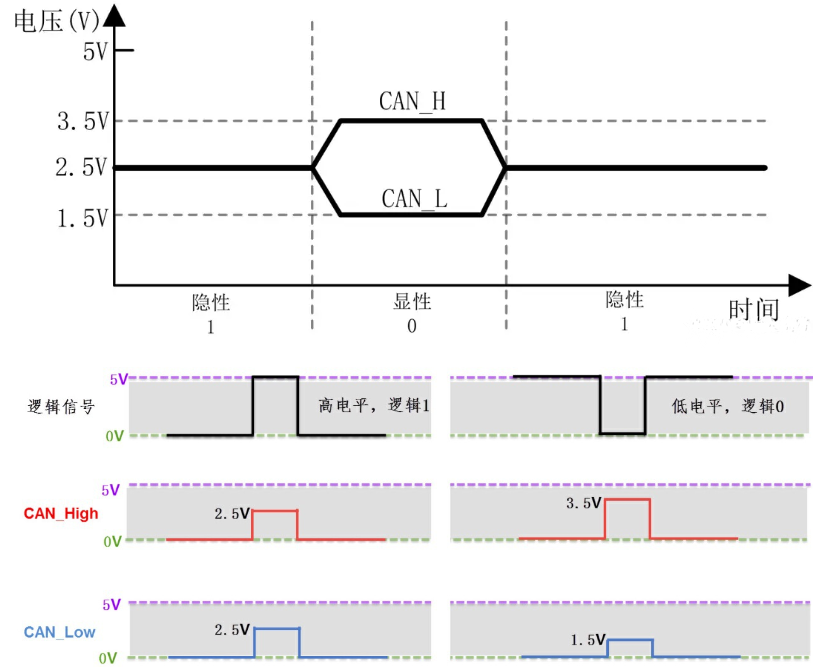

首先，最重要的就是CAN協議使用的兩線制（CANH/CANL）差分信號，了解485協議的應該大致明白查分信號的意義，也就是由兩線的電壓差來表示邏輯0/1，從而傳達數據，差分信號最大的好處就是抗干擾，因為干擾會導致兩線的電平發生類似變換，比如一個干擾在某一刻導致其中一條數據線電壓上升20mv，那么雙絞線中的另外一根數據線也會受到相同影響，但是兩線之間的電壓差是并沒有發生改變的，也就是并不會影響數據的正確性。同時兩線制由于數據線少，也就兼?zhèn)淞瞬季€簡潔和低成本的特點。
CAN的總線通信是通過5種類型的幀來進行的，分別是：

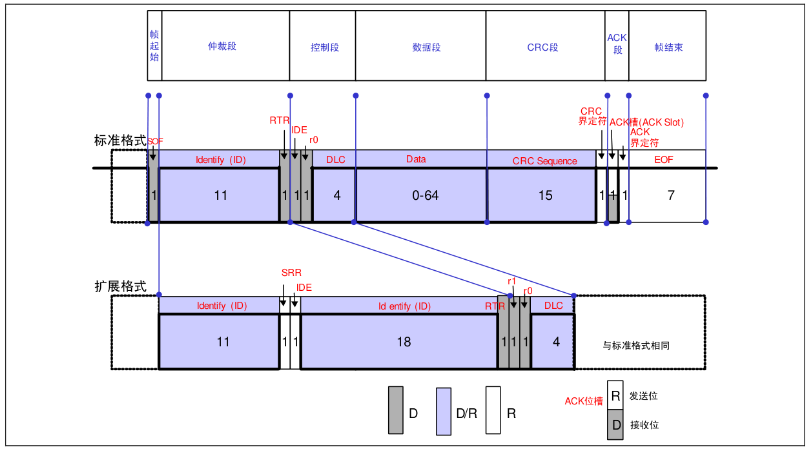

(1) 數據幀 ：- 用于發送單元向接收單元傳送數據的幀。

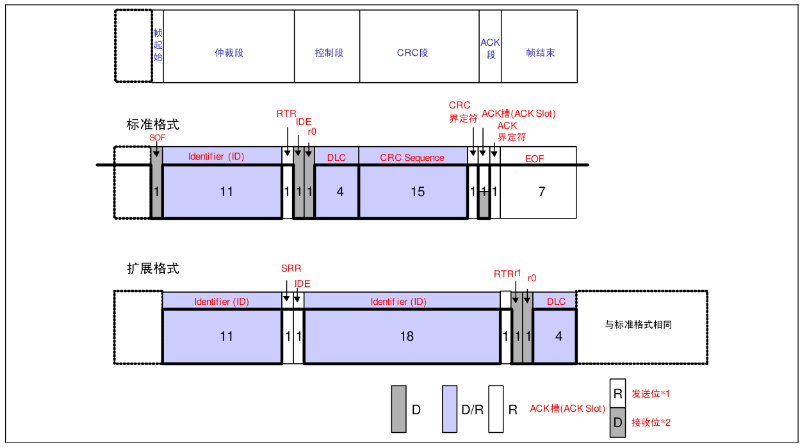

(2) 遙控幀： - 用于接收單元向具有相同 ID 的發送單元請求數據的幀。

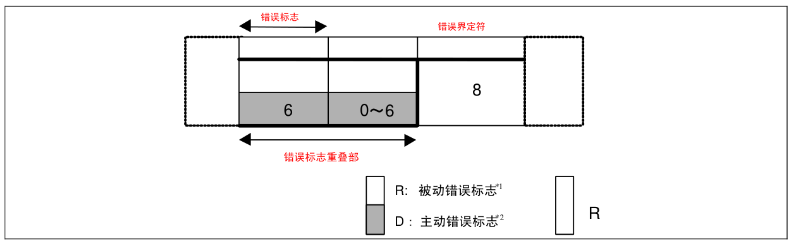

(3) 錯誤幀： - 用于當檢測出錯誤時向其它單元通知錯誤的幀。

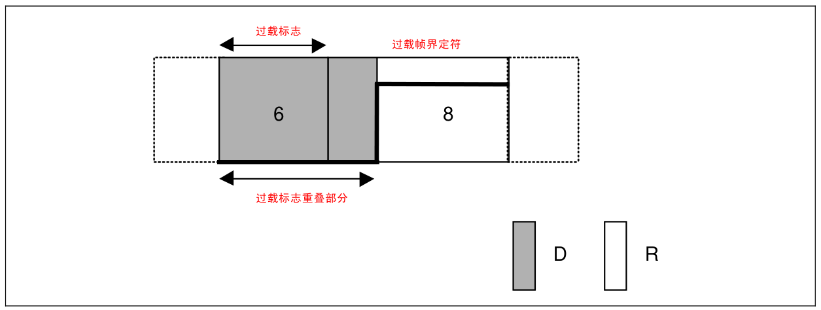

(4) 過載幀： - 用于接收單元通知其尚未做好接收準備的幀。

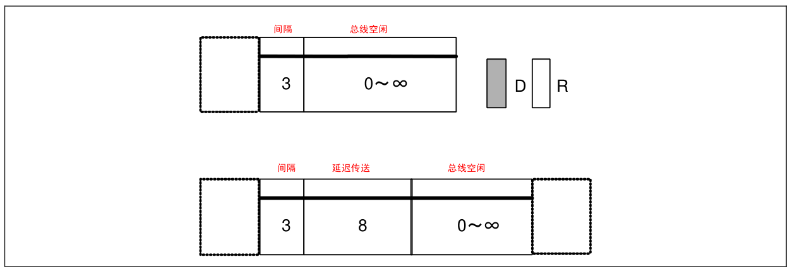

(5) 幀間隔： - 用于將數據幀及遙控幀與前面的幀分離開來的幀。

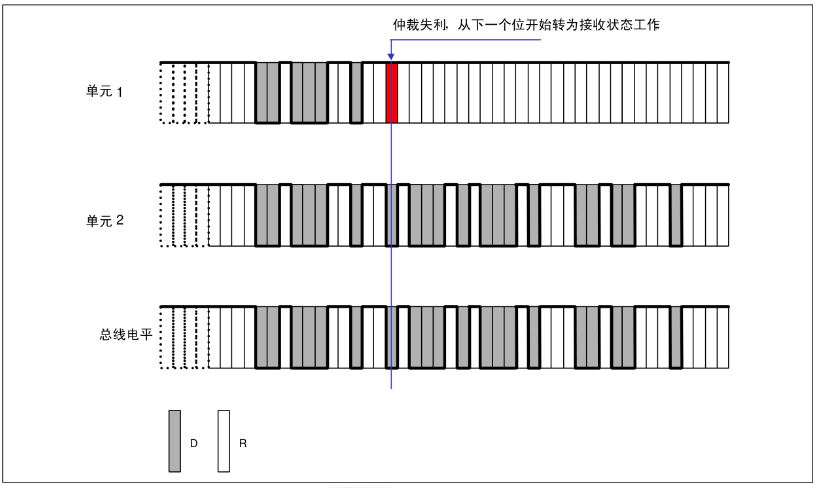

CAN總線是由信息仲裁過程的，當所有的設備都接入到CAN總線上，前文說過，CAN總線是要能夠滿足多設備掛載的，那么就需要有一個完善的機制處理多個設備的信息收發。當總線處于空閑時，最先發消息的單元將得到向總線發布信息的發送權，而多個單元同時發送數據時，會從仲裁段的第一位開始仲裁，呈現顯性電平越多，則擁有更高的優先級。

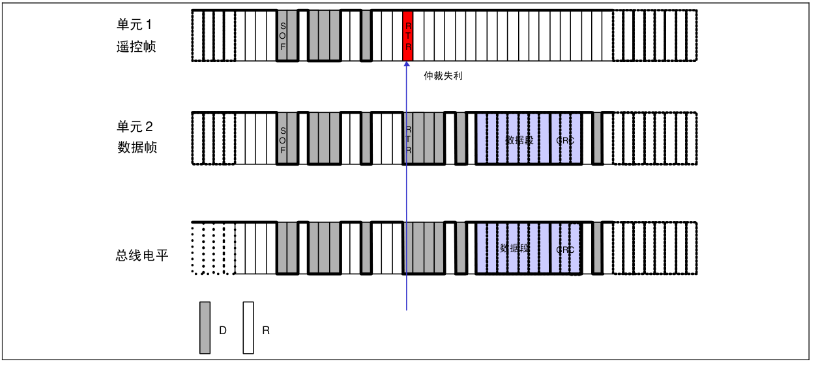

當總線上出現相同ID的數據幀和遙控幀時，仲裁段的最后一位，也就是RTR位為顯性電平的數據幀將享有優先權。

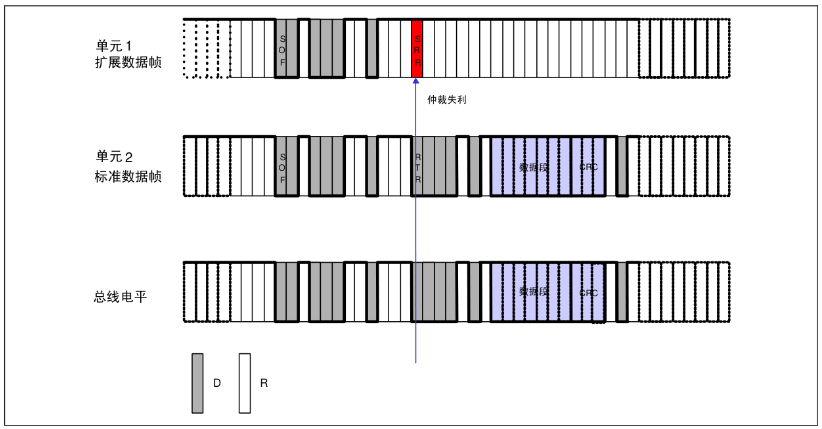

當總線上出現相同ID的遙控幀或者擴展格式的數據幀在時，標準格式的 RTR 位為顯性位的將享有優先權。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多CAN總線模塊和CAN總線網關產品的更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
