CAN總線在物理層采用的就是差分雙絞線傳輸信號，因此在一定程度上就有抑制共模干擾的能力。但是光靠差分信號和雙絞線抑制干擾總有限度，在某些極端情況（雷擊）下也可能出現不穩定的情況。
因此提高CAN總線的抗干擾能力可以使用提高抗共模干擾和差模干擾的方法。

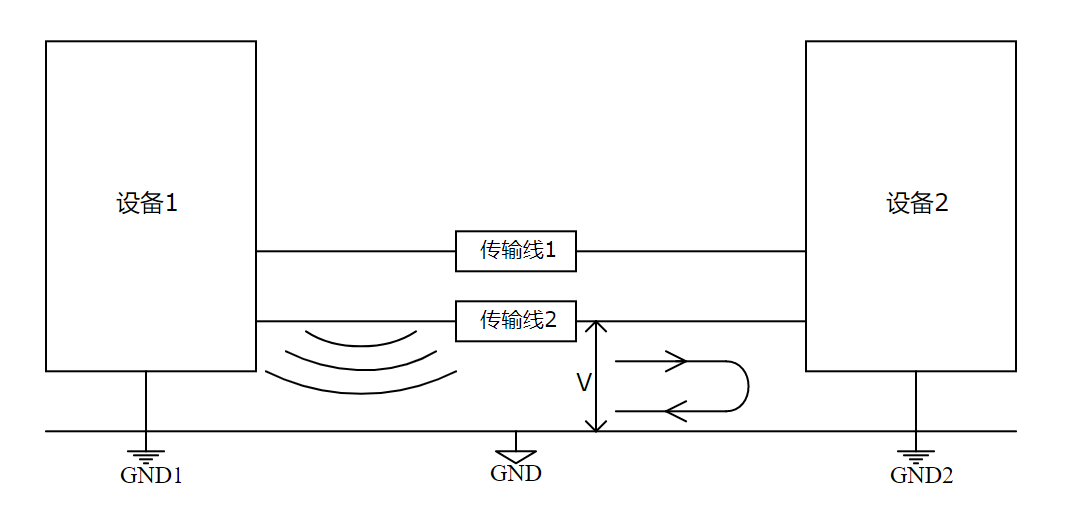

1. 外界強電磁環境對雙絞線的同時感應；
2. 兩方通訊設備并不等電位；
3. 雙絞線與大地存在比較高的電位差。

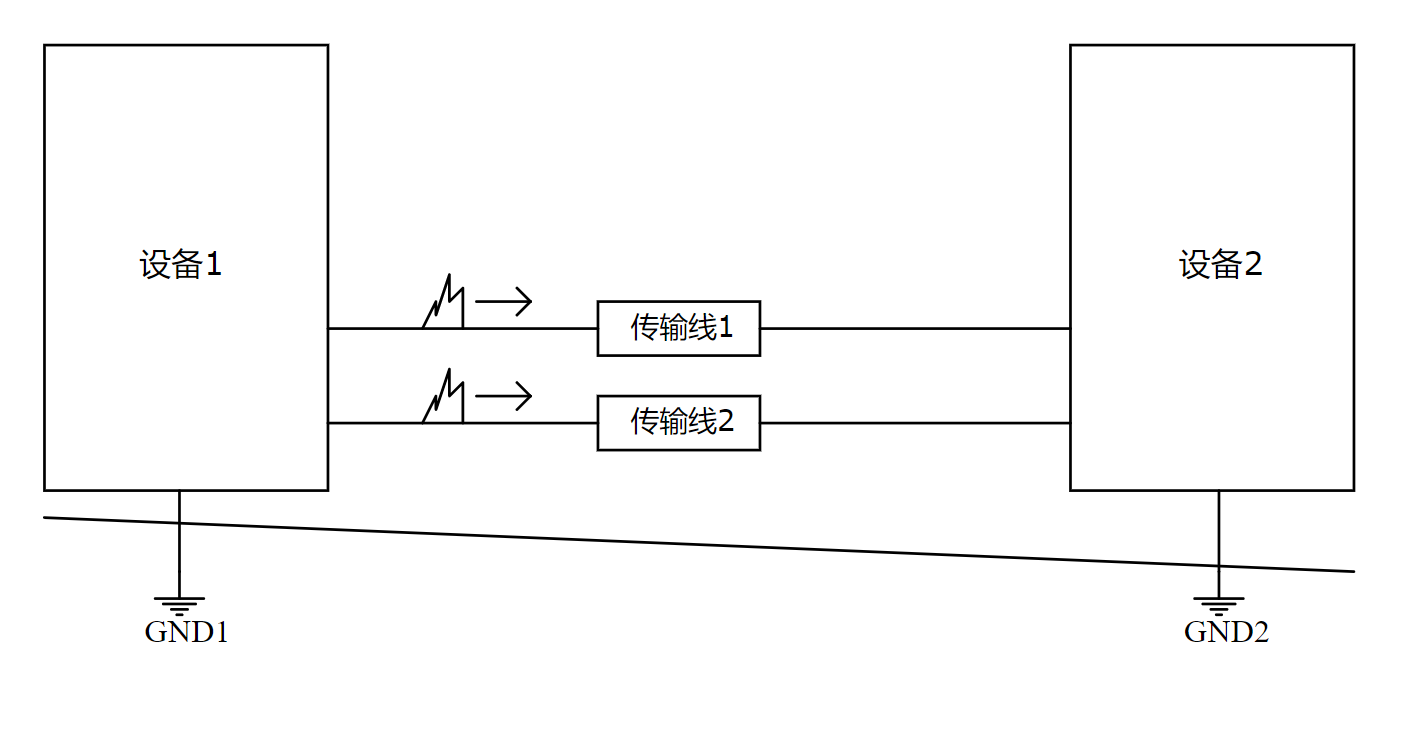

常見的差模干擾即在回路種存在的電壓尖峰，電位跳動。
圍繞著上面四點我們就有了提高CAN總線抗干擾的應對方案：
針對第一種共模干擾：為了避免外界強電磁環境對傳輸線感應出超過幅值要求的電壓，我們可以采用帶屏蔽層的雙絞線，在金屬屏蔽層的保護下，大部分的高頻電磁波會被感應成渦流，從而使得大部分電磁波能量轉化為熱量而不是感應成電壓隨傳輸線傳播。
針對第二種共模干擾：采用CAN總線的兩方通訊設備一般距離都比較遠，因此兩方的接地點極有可能存在電位差，為了減小兩方的電位差帶來的影響，我們可以使得兩方的電位相等，具體做法就是使用上述的傳輸線屏蔽層將兩方連接起來，這樣為已經產生了的電勢差產生的電流提供了一個低阻抗的通路使得兩方的電位能快速地平衡。
針對第三種共模干擾：在采用了帶屏蔽層的雙絞線之后，傳輸線相對于大地的電勢也是比較高的，這種情況我們可以將屏蔽層的地接在兩端機殼，并且做好兩邊機殼的接地，保證兩邊設備良好的接地，這樣將大部分干擾電流盡可能快地導入大地。
最后，針對差模干擾，我們常見的保護電路有TVS鉗位電路，旁路濾波電容，氣體放電管等，可以使尖峰過充等被上述器件提供的旁路泄放到地，從而保證傳輸線上的峰值干擾控制在安全范圍內。同時還可以增加ESD防護器件亦可起到靜電防護作用。
