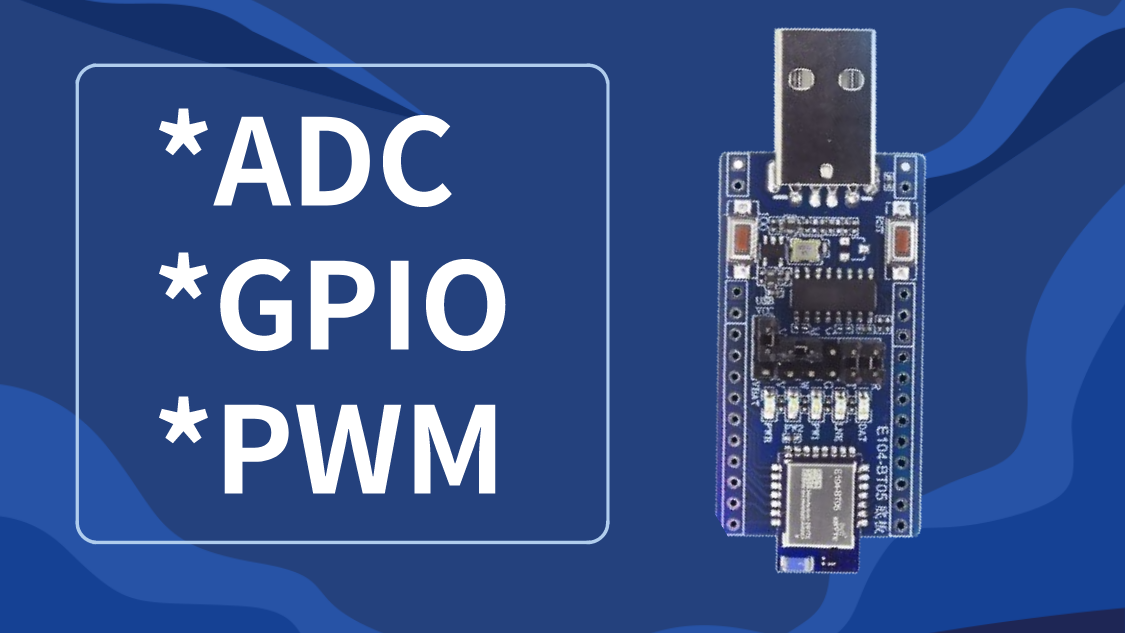

藍牙模塊作為常用的無線傳輸模塊，我們在選型過程中會根據模塊的發射功率、傳輸距離、模塊體積、靈敏度、通信接口、天線類型等屬性對模塊進行篩選，從而選擇到滿足需求的藍牙模塊，而藍牙模塊的其他硬件接口往往會被大家所忽略，接下來就簡單給大家介紹一下藍牙模塊還有哪些方便好用硬件接口。
ADC接口
ADC（Analog-to-Digital Converter）模擬數字轉換接口是比較好用的接口，我們常常用來連接傳感器，采集傳感器的實時數據，可以根據ADC的分辨率來判斷其精度如何，常見應用場景：電壓檢測、溫度采集、位移檢測、傾角數據采集等等。
E104-BT51、E104-BT51A藍牙模塊為了使電池電壓能及時地被獲取，且能在手機或者其他設備中直觀地顯示，本模塊增加了電池電壓服務，只需要將特定的 ADC 采集引腳連接到對應的電池引腳上，設備會自動定期地采集電池電壓數據，根據用戶預先設置的電壓上下限范圍計算出對應的百分比，并實時更新到藍牙服務，以等待其他主機設備獲取數據。

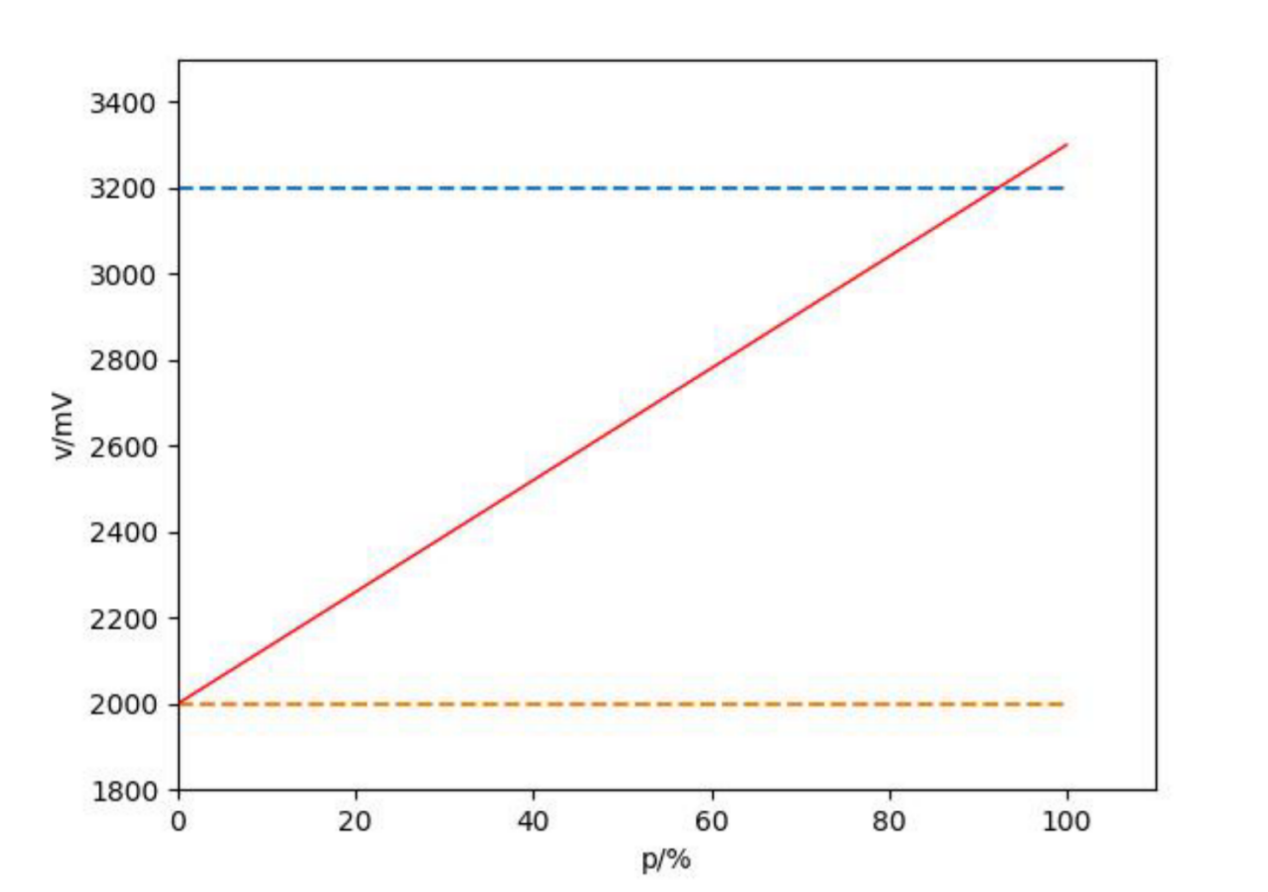

如下圖，我們使用 p 代表電池服務的百分比，Btmax 代表設置的電池滿電壓值，Btmin 代表電池電壓最小值，為了使計算更加精確使用 mV 作為單位，即 3.2v 電壓值換算為 3200mV 后參與計算。其電壓/比值特性曲線如下所示。計算公式：p = (v – Btmin)/( Btmax - Btmin)。根據電池的 p 代入公式即可計算出實際電壓值。
GPIO輸出接口
GPIO輸出接口可用作電平信號控制，我們可以通過藍牙模塊直接控制指示燈，或者通過控制繼電器的方式來控制大功率電器和燈光，我們的模塊就可以直接作為控制器，無需增加額外的MCU，可直接通過模塊控制設備，可以為用戶節省更多資源，降低客戶的開發、物料成本。
PWM接口
用戶在使用此接口時，可以根據需求自行設定PWM的周期、占空比以達到控制目的。PWM常用于呼吸燈、RGB調光調色、電機調速等應用。
下面是藍牙模塊比較常見的物聯網應用場景：

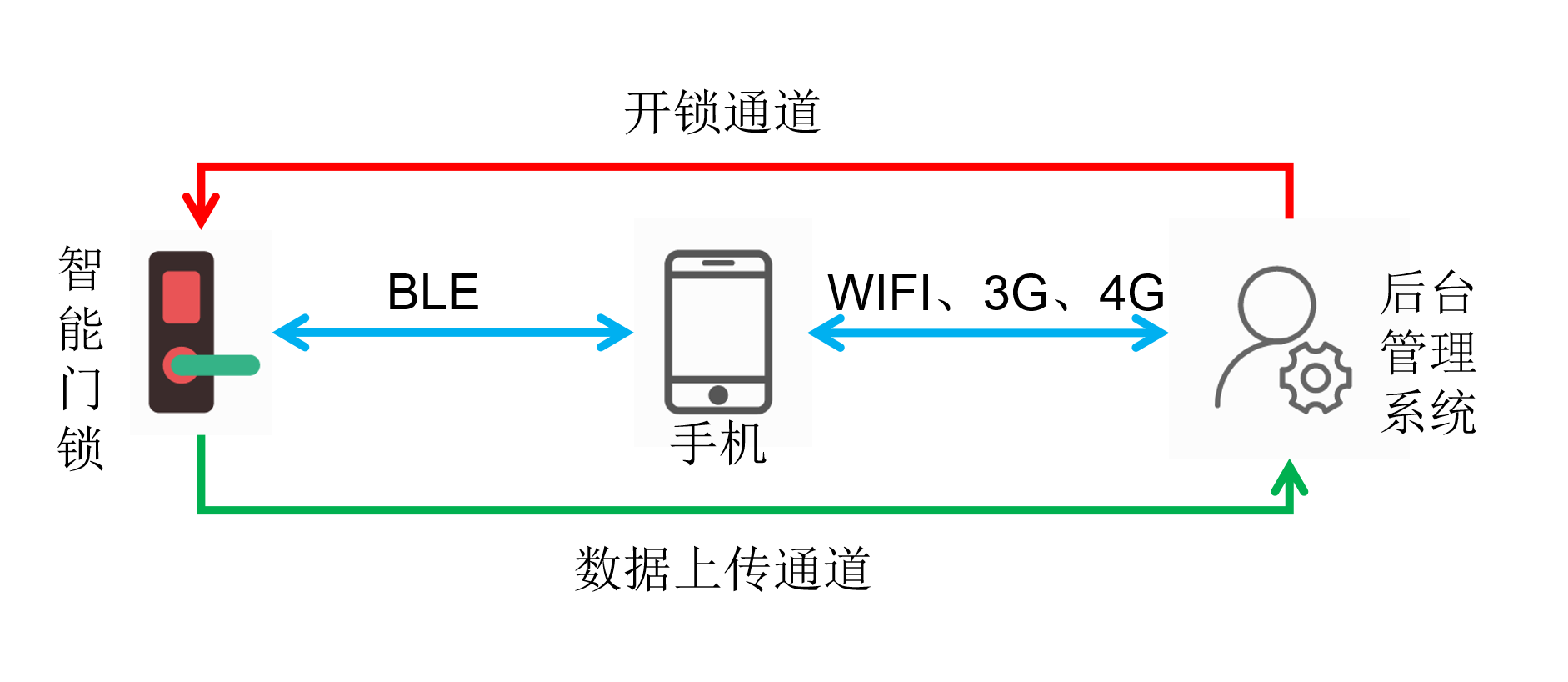

藍牙模塊智能鎖
在原有門禁系統的基礎上，增加低功耗藍牙透傳模塊，實現手機藍牙協議對接。智能手機通過APP調用藍牙服務，發送指令，智能門禁鎖接收藍牙指令，繼而控制智能門禁鎖的開關。
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服小姐姐在線答疑哦！
