通過將報文分解為16進制格式的字符串（比如：101C00044D51545404C2），再通過TPC-7062進行組包，利用串口服務器的TCP/IP協議棧連接服務器，實現TCP客戶端透明傳輸連接MQTT服務器。
實現MQTT協議直連的前提是設備本身具有或者是外接串口聯網設備實現，比如筆者所使用的TPC7062是不具備TCP/IP協議棧的純串口控制屏，可通過連接億佰特公司所生產的串口服務器（NB114）實現TCP客戶端連接服務器。
NB114串口服務器本身就具對MQTT協議進行封裝，可直接實現串口設備連接MQTT服務器，本文為了分析MQTT報文將不使用MQTT模式連接服務器，僅使用TCP客戶端模式連接MQTT服務器通過MCGS腳本對數據進行組包發送。
TPC7062使用官方提供的掃碼槍設備驅動，實現該功能不可使用Modbus等具有協議的驅動需，要使用支持串口數據透明傳輸?shù)脑O(shè)備驅動。由于設備多處會使用到字符轉換，因此獨立配置三個“用戶策略”用于字符轉換：MQTT協議報文中TPC驅動和字符轉換教程
MQTT字符長度計算：PC7062封裝MQTT協議字符長度計算教程
連接報文：PC7062封裝MQTT協議鏈接報文步驟教程
PINGREQ：C0 00
服務器返回：D0 00

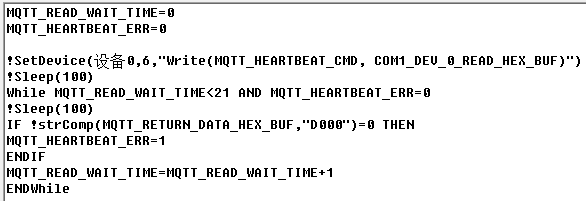

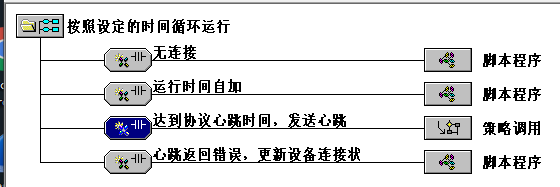

心跳報文基于MCGS的循環策略周期發送，
SUBSCRIBE：82 +字符總長度（遵循剩余字符算法）+00 00+訂閱地址長度（2字節）+訂閱地址+服務等級（00、01、02）.....+訂閱地址+服務等級（00、01、02）（可同時訂閱多個主題）。
服務器響應：9003000000(最大Qos0)，9003000001(最大QoS1)。

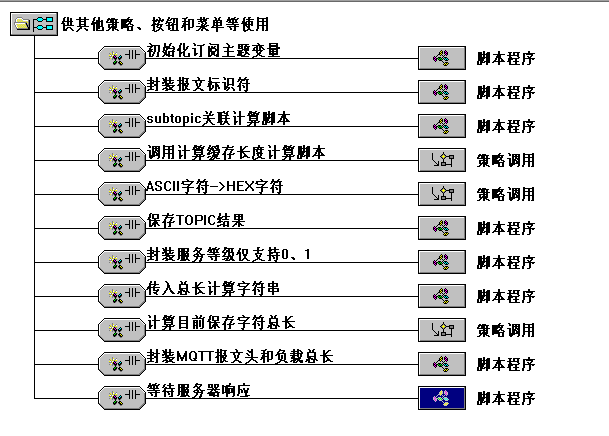

MCGS腳本配置如下：
第一步：初始化發送緩存變量；
第二步：為發送緩存變量寫入報文標識符（0000）；
第三步：傳入SUB-TOPIC字符到計算緩存變量，用于計算和字符轉換（調用前文提到的長度計算腳本和ASCII轉HEX腳本）；
第四步：保存計算結果；

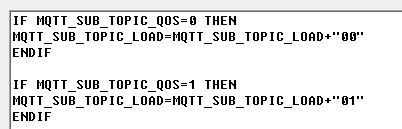

第五步：封裝服務等級僅支持0、1；
第六步：將之前的緩存的字符串傳入長度計算算出字符總長；
第七步：封裝報文頭及可變長度；

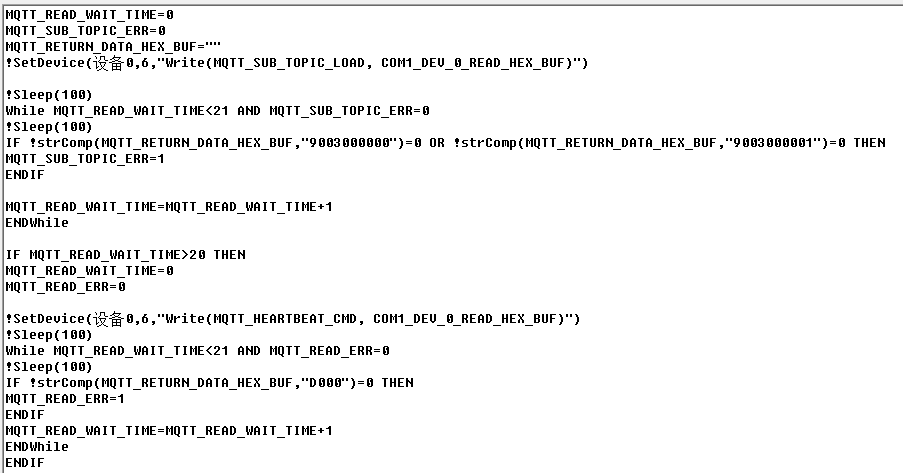

第八步：等待服務器響應；
若訂閱請求報文發送錯誤（非服務器許可主題和服務等級）服務器會斷開連接，因此超時后發送心跳更新在線狀態；
發布報文：PC7062封裝MQTT協議發布報文教程

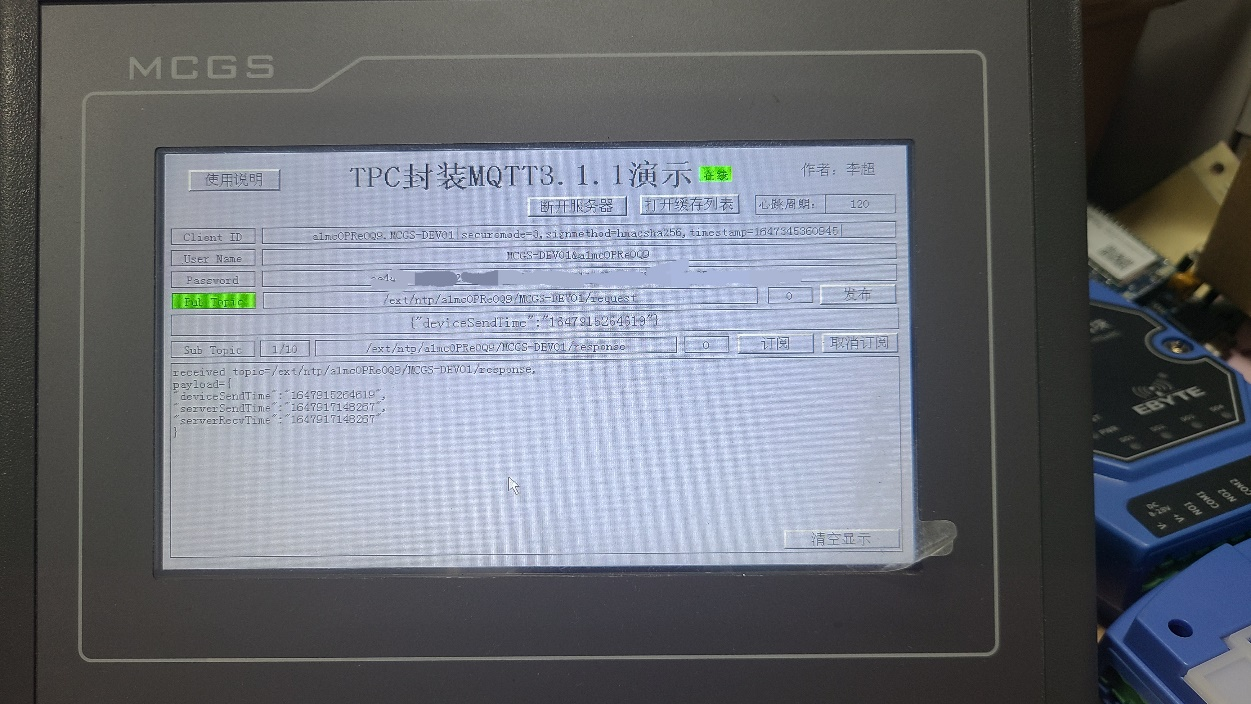

通過連接阿里云MQTT服務器，并使用阿里云NTP服務獲取當前時間，請求格式參考阿里云用戶手冊NTP服務。
