最近我司數傳電臺客戶在使用超寬頻（410-493MHz）25W數傳電臺和433MHz天線的過程中遇到模塊失配天線的問題，下面我們不妨再來聊聊這個話題。
問題：客戶在使用這個數傳電臺的時候，配備某些天線的時候不能夠正常工作，模塊報警自我保護，而絕大部分天線卻能夠正常工作，原因是什么呢？
分析解答

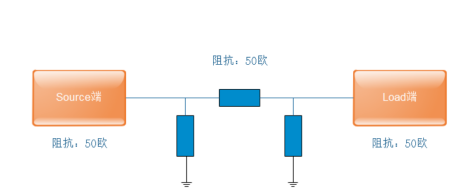

我們知道如果天線的帶寬窄，偏離中心頻率較遠的頻點，會出現駐波（VSWR）過高，這就會導致電臺與天線之間的阻抗失去匹配，電臺發射的能量大部分不能傳給天線輻射到自由空間，傳不出去的能量完全返回給電臺，如果超出了電臺的承受能力，這樣會導致模塊發熱嚴重，甚至直接燒毀電臺。

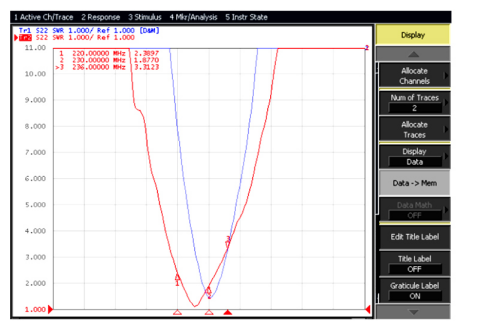

如上圖，一個230MHz的標準天線，其帶寬只有10MHz，頻率離開中心點時，會有較高的VSWR值
故一般大功率電臺都設置了天線檢測保護，如果檢測到天線駐波過高，模塊將直接進入保護模式，目的是保護電臺及系統安全。
而對于一些小功率的模塊，雖然沒有這層保護，但是模組與天線失配也會對通訊質量大打折扣，從而滿足不了系統要求，同時也浪費了很多資源，對于應用來說5dBm發射功率足矣，但很多應用場景不重視天線選擇，直接去選擇功率更高的模組，甚至上升到以瓦（W）的單位來選型，于是功耗就居高不下，抱怨電池頂不住，同時產品成本也直線上升。
其實往往做到電臺、模組與天線匹配后，以上問題大部分都會迎刃而解。
無線數傳電臺用于遠距離傳輸數據，但其發射功率有限。增益天線可以將有限的信號能量進行集中和加強，使信號在特定方向上更集中地輻射出去。例如，在一個大型的工業廠區，需要將數據從一個車間的傳感器傳輸?shù)轿挥诹硪欢说目刂浦行?。無線數傳電臺搭配高增益天線，就能將傳感器發出的微弱信號增強，確保信號能夠穩定地傳輸?shù)侥康牡?，就像給電臺裝上了一個信號“放大器”。
增益天線能夠擴大無線數傳電臺的覆蓋范圍。沒有增益天線時，電臺信號可能只能覆蓋相對較近的區域，而增益天線可以將信號傳播得更遠。比如在智慧農業灌溉系統中，要對大面積的農田進行土壤濕度等數據的監測，使用增益天線的無線數傳電臺，就能覆蓋整個農田，實現遠距離的數據采集和傳輸。
在復雜的電磁環境中，各種干擾信號可能會影響無線數傳電臺的通信質量。增益天線通過增強有用信號的方向性和能量，可以提高信號的信噪比。就好比在嘈雜的環境中，增益天線能使無線數傳電臺的“聲音”更突出，從而更好地抵抗外界干擾，保證數據傳輸?shù)臏蚀_性和可靠性。
我們聯合億佰特提供通訊整體的解決方案，從方案入手，為客戶打包解決通訊問題，同時也提供天線定制項目，為客戶解決通訊系統中遇到的各種問題。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳電臺產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
