為幫助用戶在使用本公司產品時，能輕松快速的了解產品的使用方法，故寫下E820-DTU工業現場無線變送應用手冊，在此，讀者需要了解本應用手冊所針對的設備型號為我公司的E820-DTU(2I2-433L)，以下均簡稱為E820，或部分具備無線數傳功能的相似產品。
一、綜述：E820-DTU(2I2-433L)是一款模擬量無線數傳電臺，支持模擬量跟隨、控制采集的遠程控制產品，控制采集模式下支持無線Modbus RTU協議，該產品具有高度易用性，用戶可方便快速地集成于自己的系統中，以實現基于433MHz無線的遠程控制。E820-DTU(2I2-433L)嚴格遵守FCC、CE、CCC等國內國外設計規范，滿足各項射頻相關認證，滿足出口要求。

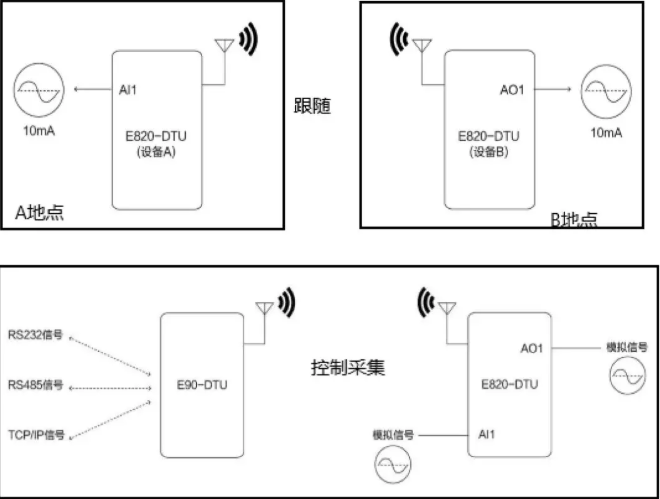

二、概念：如下圖所示，為E820無線變送的應用框圖。
在上圖中，示例了E820的兩種無線變送應用，即兩個E820組合組成的跟隨功能與E90、E820組合形成的控制采集功能，二者本質都是將E820所在的A地點的模擬數據通過無線數傳，將數據傳送到B地點。通過該特性，便可達到我們的變送目的，這里將針對兩種方式分別進行介紹。
三、應用：在接下來的章節中，將分別介紹E820與E90，E820與E820之間的組合使用方法以及在使用過程中，存在的問題與注意事項。
首先，你需要準備2個10~28V DC的電源，(特別注意，當所供電源高于28V，設備將永久損壞),然后分別接入A B兩個E820設備。此時面板上的PWR指示燈為藍色常亮，A1 A2是熄滅的狀態（A1 A2分別是模擬1,2通道的數據流指示燈),如下示意圖所示。
然后，使用USB轉485工具接入A、B設備的485串口端，這樣的目的是設備和用戶的上位機進行交互，從而設置參數，確保參數配置一致（無線信道），當然，你也可以采用設備的默認參數。具體參數如何設置，后面會有介紹。
接著，通過撥碼開關配置工作模式，設備A配置為跟隨發射模式，設備B配置為跟隨接收模式，設備A采用模擬量輸入連接，設備B采用模擬量輸出連接，設備A與設備B可實現跟隨功能。
設備A，即發射端，撥碼開關配置成M1=0，M0=1。注意：配置好后需重新上電。
設備B，即接收端，撥碼開關配置成M1=1， M0=0，配置好后同樣需重新上電。
3、在A設備輸入端的AI1輸入10mA電流，在B設備的AO1輸出端使用電流計檢測電流，觀測到如下結果：
a、設備A通道1采集到模擬量10mA，緊接著，設備B通道1輸出模擬量10mA；
b、若設備A通道1無任何輸入，緊接著，設備B通道1無任何輸出;
c、設備A發射一次數據時，A1、A2藍燈閃爍一次，設備B接收一次數據時，A1、A2綠燈閃爍一次。
注意事項：跟隨功能狀態下，此時，設備A的模擬輸出接口不起作用，設備B的模擬輸入接口不起作用。
準備一臺E820-DTU(2I2-433L)設備以及一臺E90-DTU電臺，設備無線通訊采用Modbus RTU協議，查閱下文無線信道碼值表及無線響應時間碼值表，將E90-DTU電臺的無線參數配置得與E820-DTU(2I2-433L)設備一致。
通過撥碼開關配置E820-DTU(2I2-433L)設備的工作模式。
控制采集模式，撥碼開關配置成M1=0，M0=0，配置好后需重新上電。
采集模式下，例如E90-DTU電臺可通過如下指令：
01 03 00 11 00 01 D4 0F 說明如下
讀取E820-DTU(2I2-433L)設備的1通道輸入，若輸入為10mA，則返回的理想數據可為01 03 02 27 10 A2 78 說明如下
其中0x2710H可轉換為10000D，即10.000mA。
控制模式下， 例如E90-DTU電臺可通過指令01 06 00 41 27 10 C3 E2 說明如下
控制E820-DTU(2I2-433L)設備的1通道輸出，輸出為10mA，若寫入正確，則返回的數據為01 06 00 41 27 10 C3 E2。 與發出數據相同。
配置模式（M1M0=11），可通過上位機配置參數：
參數配置步驟一：選擇對應串口，并打開。

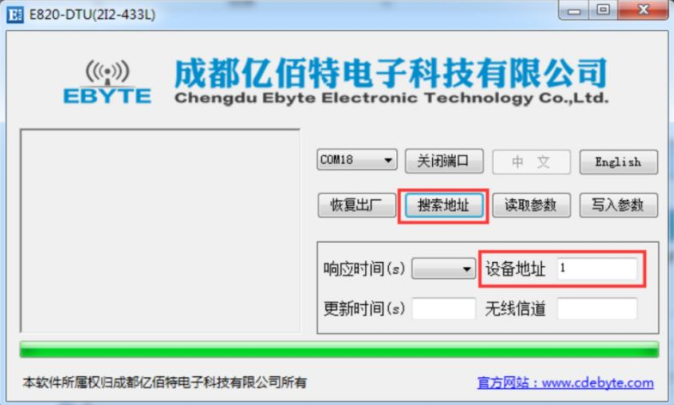

參數配置步驟二：單擊“搜索地址”， 即搜索該設備當前的設備地址， 可看到設備地址顯示為 1；改變?cè)O(shè)備地址后，操作時，請優先單擊“搜索地址”。

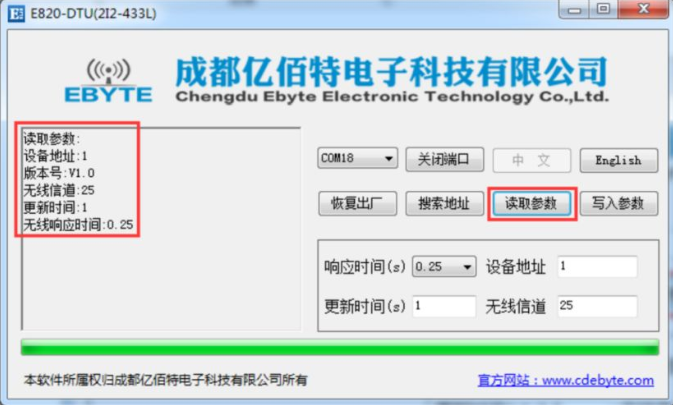

參數配置步驟三：讀取參數。

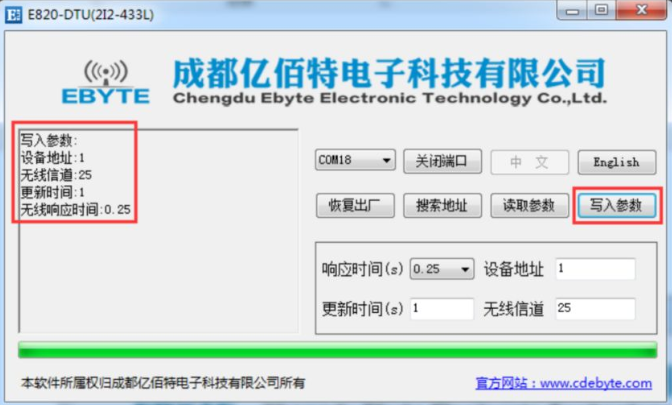

參數配置步驟四：寫入?yún)?shù)。
恢復出廠：將所有參數恢復成默認配置。響應時間：共有6個等級，分別為1.5s，0.5s，0.25s，0.2s，0.15s，0.1s，默認0.25s。通信設備之間響應時間必須一致，響應時間越大，則傳輸?shù)木嚯x越遠；并且響應時間必須小于等于更新時間。更新時間：僅在跟隨模式下起作用，更新時間最小為0.5s，最大為600s僅可以是0.5的倍數關系，如14.5s、300s等，默認1s；更新時間指的是跟隨接收端每隔多久變化一次數據，通信設備之間更新時間必須一致。設備地址：設備地址指的是該設備當前地址，最小為1，最大為247，默認1。無線信道：無線信道，即設備所處的通信信道，最小為0，最大為31，默認25，通信設備之間無線信道必須一致。
跟隨或控制采集模式下，A1、A2用于無線數據指示。跟隨發射模式下，每次發射數據時，A1、A2藍燈閃爍一次；跟隨接收模式下，每次收到數據時，A1、A2綠燈閃爍一次。控制采集模式下，通道1有數據交互時，A1藍燈閃爍一次，通道2有數據交互時，A2藍燈閃爍一次。
