E104-BT40系列雙模藍牙模塊是億佰特研發的藍牙BLE4.2+SPP3.0協議版本串口轉雙模藍牙從機模塊，即低功耗藍牙BLE與經典藍牙SPP Profile，可在BLE低功耗藍牙與經典藍牙之間自由切換，工作在2.4GHz頻段。
E104-BT40系列雙模藍牙模塊使用通用AT指令設置參數，操作簡單快捷。藍牙模塊僅支持藍牙從機角色，通過該藍牙模塊可以使傳統的低端串口設備或者MCU控制的設備進行無線數據傳輸。是一款低成本、使用簡單、通信可靠的數據傳輸模塊。
藍牙無線數據傳輸、無線抄表無線傳感、智能家居、工業控制、工業遙控遙測、智能樓宇管理、智能建筑管理、自動化數據采集、健康傳感器、汽車檢測設備、智能機器人等物聯網應用方案。
PC端串口工具：-SSCOM.exe或者AccessPort
手機端ble調試APP： BLE-nRF connect、經典藍牙-藍牙串口助手
藍牙模塊未連接時均為AT指令模式，建立連接時，模塊進入透傳模式，可通過拉低MODE引腳進入AT指令模式，拉高MODE引腳返回透傳模式。

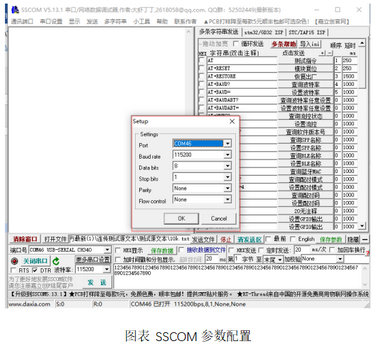

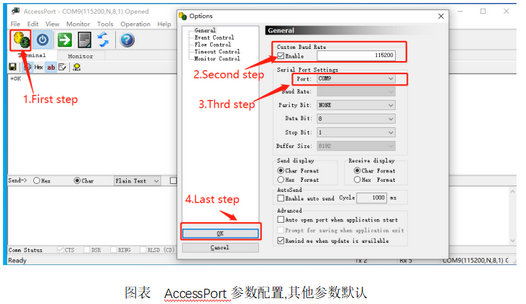

設置串口工具相關配置(默認配置：115200,8,1,none,none)，如下圖所示；
按照上圖指令表所示指令，按照產品手冊第6.2節指令說明，發送AT指令配置模塊
藍牙模塊上電，經典藍牙和BLE均處于可發現狀態，數據傳輸注意事項詳見產品手冊5.2章節。
藍牙模塊測試條件：
使用手機作為主機，模塊作為從機
串口工具：SSCOM或者AccessPort
其他參數為默認配置
1）、藍牙模塊上電并使能串口打印(AT+LOGMSG=1);
2）、打開藍牙串口助手，搜索到藍牙名稱為: CDEBYTE_SPP，連接, 串口打印STA:connect:[mac]
3）、藍牙模塊連接成功后打印“STA：connected”，LINK引腳為低。
4）、手機app或者打開串口開始數據透傳。
藍牙模塊上電并使能串口打印(AT+LOGMSG=1)；

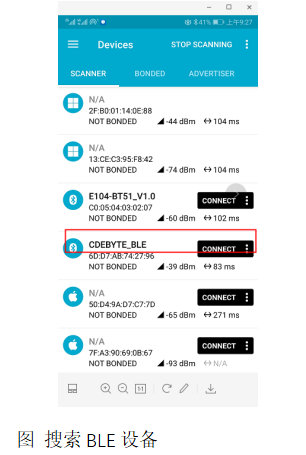

打開nRF connect，搜索到藍牙名稱為：CDEBYTE_BLE，連接，串口打印STA；connect：[mac]

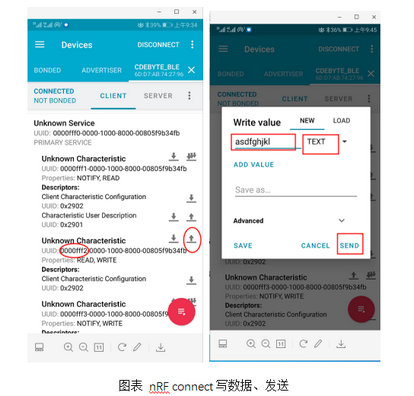

找到”Unknown Service”，打開通知，SSCOM發送“1234567890”
nRF connect發送“asdfghjkl”
藍牙模塊上電約120ms可接收AT指令；
藍牙模塊上電至藍牙初始化完成需要1500ms；
BLE斷開重連建議間隔1500ms；
