NS8-V2-TB以太網模組測試套件自帶USB轉TTL電路（只內置一路，可通過跳線帽進行切換），無需外接轉換器即可快速進行調試，并引出復位和恢復出廠設置引腳外接按鍵方便操作、同時引出以太網模組全部功能引腳，方便用戶外接調試。
NS8-V2以太網模塊是實現8串口數據與以太網數據轉換的貼片式以太網串口服務器模組；具有多種Modbus網關模式以及TCP/DUP/MQTT/HTTP物聯網網關模式，以太網模塊可滿足各類串口設備和PLC的聯網功能。串口轉以太網模組采用LCC封裝，便于用戶設備集成在PCB板上。
帶RJ45網口的筆記本一臺；
NS8-V2-TB系列8串口轉以太網貼片模塊測試底板一臺；
網線一根；

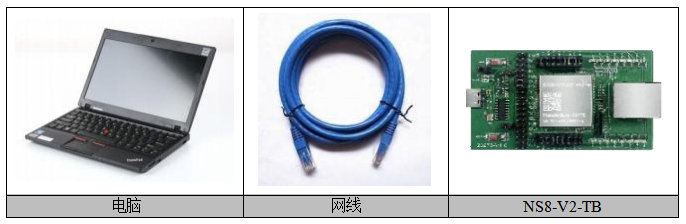

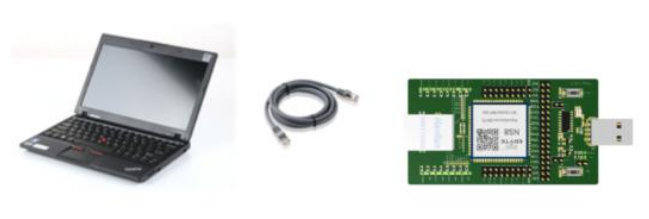

具體準備硬件設備如下圖所示：
串口調試助手（XCOM），網絡調試助手（TCP/IP調試助手），億佰特網絡配置工具（配置上位機），NS8-V2-TB系列8串口轉以太網模塊開發板產品資料下載地址：http://www.vc0p1s10a.cn/product/2560.html；
【注】手冊展示上位機與官網提供上位機版本可能不同，已官網提供上位機為準。
不同的通道采用相同的IP不同的本機端口，比如出廠配置的通道1對應端口8001依次增加到通道8對應端口8008，詳細介紹查看產品手冊“通道與串口對應關系”章節。
l 用網線連接設備網口和電腦網口；
l 備USB接口連接電腦；
l 確認狀態沒有問題后進行下一步配置；
注：測試底板默認用于測試第一路串口，如需驗證其他串口需要進行跳線帽切換。

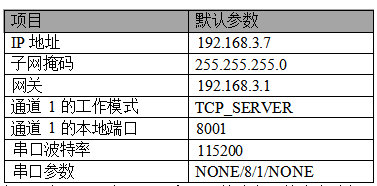

為了能使用戶快速的對設備有個簡單的認識，我們使用默認參數進行數據透明傳輸測試。NS8-V2系列8串口轉以太網模組默認參數如下表所示。
確保電腦IP與串口服務器IP在同一網段且不能沖突。檢查方法如下圖所示。

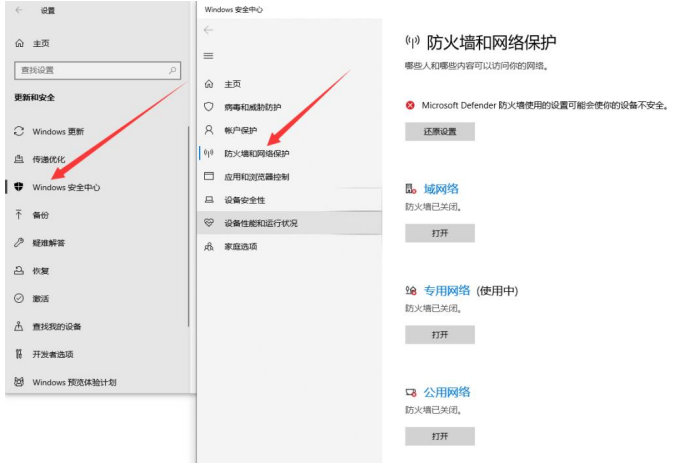

如果通信不成功，用戶可嘗試將電腦關閉防火墻后，再嘗試。

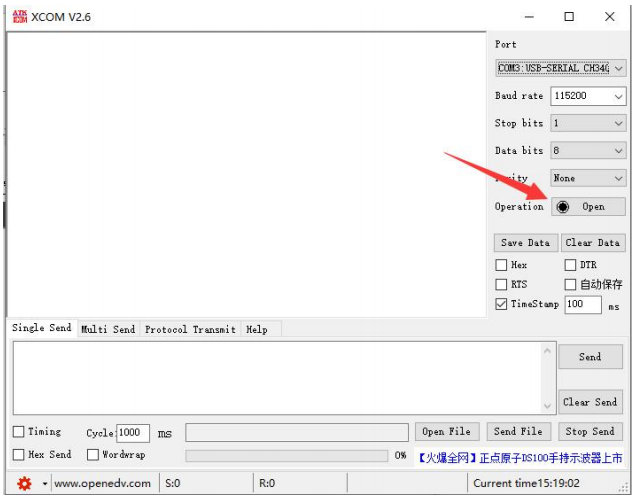

選擇正確的串口號，配置正確的串口參數（115200-8N1），打開串口，如下圖所示：
選擇“TCP客戶端”模式，配置遠端IP為“192.168.3.7”，配置遠端端口為“8001”如下圖所示：

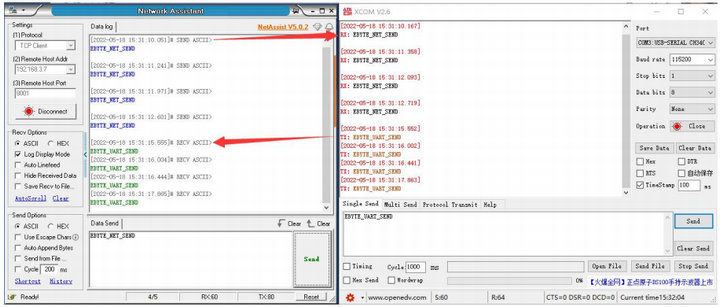

分別點擊“網絡調試助手”和“串口調試助手”上的【發送】按鍵，即可實現網絡和串口數據的透明傳輸，如下圖所示。
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的物聯網應用發展，提升資源利用率，更多串口轉以太網模塊產品和串口服務器應用配置資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服在線答疑哦！
