在智能家居場景中，溫濕度是影響居住舒適度的核心參數。本方案基于EWT103-W15系列雙模WiFi模組開發板，搭建一套“實時監測+遠程查看+異常告警”的智能溫濕度監測系統。通過開發板藍牙BLE5.1協議+IEEE 802.11b/g/n標準WiFi協議的WiFi/藍牙雙模通信能力，實現傳感器數據本地藍牙直連手機，或通過Wi-Fi上傳至云端，用戶可通過手機APP隨時查看室內溫濕度，并在超標時接收告警。
· 實時采集溫濕度數據（精度±2℃/±5%RH）；
· 支持藍牙直連手機（短距調試）與Wi-Fi上傳云端（長距監控）；
· 溫濕度超閾值時觸發LED告警（如溫度>30℃亮紅燈）；
· 工業級設計（-40℃～+85℃），適配廚房、陽臺等復雜環境。
組件名稱 | 型號/規格 | 功能說明 |

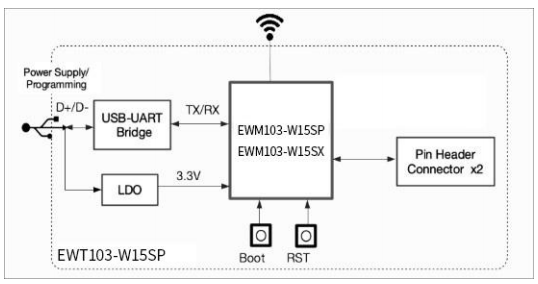

EWT103-W15SP開發板 | 板載天線版 | 核心計算與通信模塊（Wi-Fi 2.4GHz/藍牙5.1） |
溫濕度傳感器 | DHT11（數字型） | 采集溫濕度數據（溫度范圍0-50℃，濕度20-90%RH） |
三色LED模塊 | 通用型（紅/綠/藍） | 狀態指示（綠色：正常；紅色：溫度超標；藍色：濕度超標） |
5V鋰電池（可選） | 18650（容量2000mAh） | 脫離USB供電，實現移動監測（續航約48h，依賴數據上傳頻率） |
杜邦線/面包板 | 公對母/母對母 | 連接開發板與傳感器、LED模塊 |
1. 開發板供電：
o 調試階段：通過Type-C線連接PC或5V充電寶（默認供電方式）；
o 部署階段：使用鋰電池連接開發板的“5V”和“GND”排針（注意正負極，避免短路）。
2. DHT11傳感器連接：
o DHT11的VCC（電源）→ 開發板3V3排針（3.3V）；
o DHT11的GND（地）→ 開發板GND排針（任意GND引腳）；
o DHT11的DATA（數據）→ 開發板A0模擬輸入引腳（引腳3）。
3. 三色LED模塊連接：
o LED的紅色正極→ 開發板B5引腳（引腳22，輸出高電平亮）；
o LED的綠色正極→ 開發板B6引腳（引腳23）；
o LED的藍色正極→ 開發板B7引腳（引腳24）；
o 所有LED負極→ 開發板GND排針。
EWT103-W15系列開發板支持AT指令集，無需復雜編程即可實現基礎功能。以下為關鍵配置步驟（以Windows系統為例）：
· 軟件：串口調試工具（如SSCOM）、億佰特AT指令集文檔；
· 硬件：開發板通過Type-C線連接PC（確保驅動識別為“USB Serial Port”）。
1. 進入AT指令模式：
開發板上電后，通過串口工具發送AT（波特率默認115200），若返回OK，表示AT模式正常。
2. 配置Wi-Fi參數（用于云端上傳）：
o 連接家庭路由器：AT+CWJAP="SSID","PASSWORD"（替換為實際Wi-Fi名稱與密碼）；
o 檢查連接狀態：AT+CWJAP?，返回+CWJAP:"SSID",...表示連接成功。
3. 配置藍牙參數（用于手機直連）：
o 設置藍牙名稱：AT+BTNAME="SmartSensor"；
o 開啟藍牙透傳模式：AT+BTMODE=1（數據通過藍牙直接傳輸至手機）。
若需自定義邏輯（如超閾值告警），可通過開發板支持的Lua腳本功能實現（以溫度告警為例）：
-- 初始化DHT11傳感器（A0引腳）
dht = require("dht")
dht.init(0) -- 0表示A0引腳
-- 主循環（每5秒采集一次）
while true do
-- 讀取溫濕度數據
temp, humi = dht.read()
-- 打印數據（通過串口輸出）
print("Temperature:"..temp.."℃, Humidity:"..humi.."%")
-- 控制LED狀態
if temp > 30 then
gpio.write(22, 1) -- B5引腳（紅色LED）高電平點亮
else
gpio.write(22, 0)
end
if humi > 80 then
gpio.write(24, 1) -- B7引腳（藍色LED）高電平點亮
else
gpio.write(24, 0)
end
-- 藍牙透傳數據（格式："T:25,H:60"）
uart.write(0, "T:"..temp..",H:"..humi)
tmr.delay(5000) -- 延遲5秒
End
注：腳本需通過串口工具燒錄至開發板（參考《程序燒錄及使用指南》）。
為實現遠程查看，可開發一個基于藍牙與Wi-Fi的手機APP（以Android為例，使用MIT App Inventor快速搭建）：
· 藍牙直連：通過藍牙接收開發板發送的“T:25,H:60”格式數據，顯示溫濕度；
· Wi-Fi云端：開發板將數據上傳至阿里云IoT平臺，APP通過HTTP請求獲取云端數據（需提前注冊阿里云賬號并配置設備）；
· 告警通知：當溫濕度超標時，APP彈出提示（如“溫度32℃，請注意通風”）。
· 主界面：大字體顯示當前溫度（紅色）、濕度（藍色）；
· 歷史曲線：顯示24小時溫濕度變化趨勢（需云端存儲）；
· 設置頁：配置溫濕度閾值（默認溫度>30℃、濕度>80%）。
· 傳感器數據：用手捂住DHT11傳感器，觀察串口輸出溫度是否上升（正常應+2℃～+5℃）；
· LED告警：將溫度設置為35℃（通過加熱傳感器模擬），檢查紅色LED是否點亮；
· 藍牙通信：手機打開藍牙，搜索“SmartSensor”設備并連接，查看APP是否顯示實時數據。
· 高溫環境：將開發板置于40℃恒溫箱（模擬夏季空調房），運行24小時，檢查是否丟包或重啟；
· 低溫環境：置于0℃冰箱（模擬冬季），啟動后檢查數據采集延遲（應≤5秒）；
· 穿墻測試：開發板與路由器間隔1面墻（約8m），檢查Wi-Fi連接狀態（應穩定上傳數據）。
· 無數據輸出：檢查DHT11接線是否松動（重點檢查DATA引腳），或傳感器損壞（替換測試）；
· 藍牙連接失敗：確認開發板藍牙名稱正確（AT+BTNAME?），手機藍牙是否開啟定位權限（Android需定位權限才能搜索藍牙設備）；
· LED不亮：檢查GPIO引腳是否配置為輸出模式（通過AT+GPIO=22,1設置B5為輸出）。
· 低成本：開發板單價<50元，DHT11傳感器<10元，總硬件成本<100元；
· 易開發：基于AT指令和Lua腳本，無需專業嵌入式開發經驗；
· 高可靠：工業級溫濕度（-40℃～+85℃）與抗振動設計，適配廚房、陽臺等復雜環境；
· 雙模通信：藍牙直連滿足短距調試需求，Wi-Fi上傳支持遠程監控，靈活性高。
· 多傳感器融合：增加光照傳感器（連接A5引腳）、PM2.5傳感器（連接U0RXD/U0TXD串口），實現“溫濕度+光照+空氣質量”綜合監測；
· 自動控制：通過開發板的GPIO控制繼電器（如溫度過高時啟動風扇），實現“監測+控制”閉環；
· 語音交互：集成藍牙語音模塊（如連接B8/B9引腳），支持“小愛同學，查詢當前濕度”等語音指令。
本方案通過EWT103-W15系列藍牙BLE5.1+IEEE 802.11b/g/n標準WiFi協議的雙模WiFi模組開發板的雙模能力、豐富的管腳擴展及工業級可靠性，成功搭建了一套低成本、易開發的智能溫濕度監測系統。開發者可根據實際需求調整傳感器類型、告警邏輯或通信方式，快速適配智能家居、農業大棚、倉庫監控等多場景。億佰特協助客戶提供技術支持（技術郵箱：support@cdebyte.com），助力用戶加速產品落地。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多WiFi模塊產品和WiFi技術資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
