E870-EG01邊緣計算網關是億佰特研發的專注于數據采集和協議轉換的Node-RED圖形化編程邊緣計算網關，網關支持4G、以太網、WIFI三網通信。邊緣計算網關產品集成了數據的邊緣采集、計算、主動上報和數據讀寫，聯動控制等功能，支持多種工業協議和物聯網協議，支持遠程管理/升級/運維。產品具備路由功能，可同時作為4G路由使用，同時虛擬局域網功能可以使用戶能夠遠程上下載PLC程序，方便快捷。支持?jǐn)?shù)據格式自定義、邏輯自定義，私有協議小眾協議完美兼容。本文主要介紹E870-EG01邊緣計算網關的局域網管理設置教程。
注：如果采用電腦網線可以直接連接電腦推薦使用以太網進行配置（即LAN口），如不方便連接電腦可以使用4G進行配置，推薦使用以太網方式，網速較快，不消耗流量。
在測試之前，需要準備電源、網線（如采用網口進入配置可以不連接天線、SIM 卡）；
使用網線將設備LAN口與電腦連接（電腦設置為動態IP地址）；
為設備接通電源（電源VCC連接設備VCC，電源GND連接設備GND）；
電流打開瀏覽器輸入192.168.99.1進入網頁；

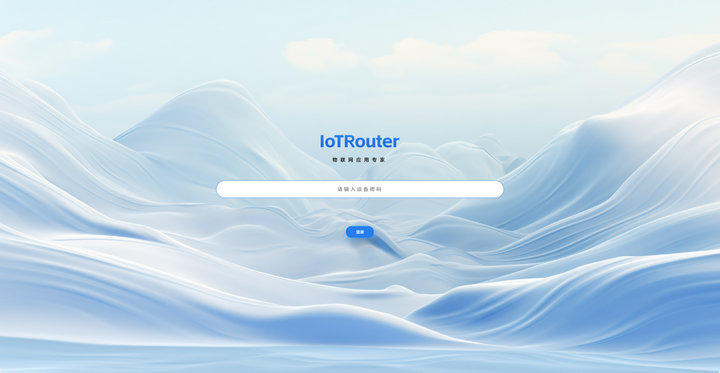

輸入設備默認密碼Admin1234進入網頁配置界面；
在測試之前，為設備接通電源（電源VCC連接設備VCC，電源GND連接設備GND）；
電腦連接設備WiFi（默認WiFi名稱為設備SN，默認密碼為12345678）；
電流打開瀏覽器輸入192.168.99.1進入網頁（與以太網進入方式一致）；
輸入設備默認密碼Admin1234進入網頁配置界面；

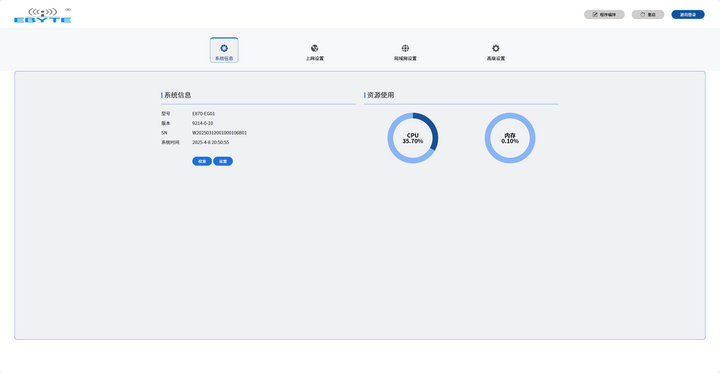

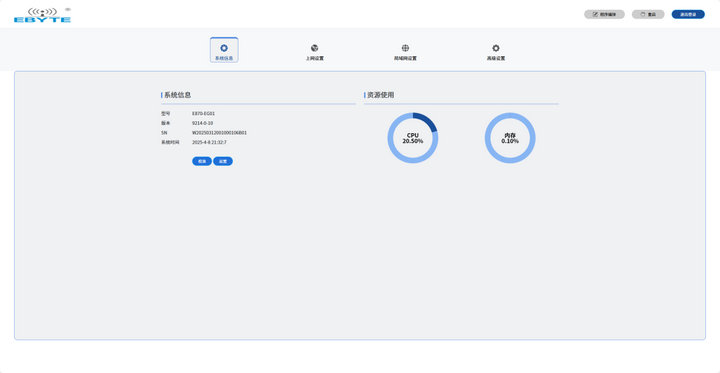

登錄頁面后，可查看當前設備的信息。
設備型號：默認E870-EG01，可在高級設置-OEM設置中設置中修改默認型號與logo。
版本：當前設備軟件版本。
SN：設備編碼，可通過SN綁定設備，使用PC軟件進行遠程控制。
系統時間：當前NTP時間。
校準：點擊校準按鈕，立即校準一次時間。
設置：可設置NTP時區，可設置UTC+0~12，UTC-0~12，可設置2個NTP服務器。
CPU負荷：當前CPU使用率，如停留在該頁面，每秒鐘會刷新一次狀態，因此CPU跳動幅度較大
內存負荷：當前內存使用率。

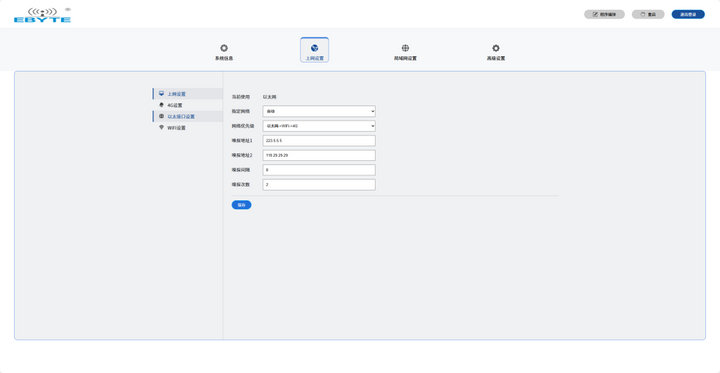

當前使用：指示當前使用網絡信息。
指定網絡：可選擇自動、指定以太網、指定WiFi、指定4G。
網絡優先級：在指定網絡為自動的條件下，網絡優先級生效，優先級為以太網>WiFi>4G?？稍O(shè)置指定以太網、指定WiFi、指定4G，建議使用自動，避免出現網絡崩潰后無法進入配置進行切換情況，如出現無外網情況，可以連接以太網或者WiFi進行局域網配置。
嗅探：設備會在指定網絡為自動的條件下，會嗅探已設置地址，如果成功則表示當前網絡可用，如果失敗則會再次按照嗅探間隔和嗅探次數進行嗅探，如嗅探間隔×嗅探次數后還是不成功，則表明該網卡無法上網，會進行網絡切換。如果優先級更高的網絡已經恢復，則會切換網絡為高優先級的網卡（預估1分鐘左右）。
模式：?jiǎn)⒂茫ㄩ_啟4G網絡）或禁用（關閉4G網絡）。
本機IP：當前網絡IP地址。
掩碼：當前子網掩碼。
DNS：當前域名解析服務器地址，為基站分配，不可設置。
IMEI：當前設備4G模組的IMEI碼。
卡號：當前插入SIM卡的卡號。
信號：當前信號強度，即CSQ。信號質量25~31為信號良好；31為信號最佳；15~25為一般；15以下表示網絡差；99為異常情況網絡不可用。
可配置地址、用戶名及密碼。
注：僅在插入卡為APN卡時有效。
模式：?jiǎn)⒂茫ㄩ_啟以太網網絡）或禁用（關閉以太網網絡）。
MAC地址：當前設備以太網網卡的MAC地址。
IP模式：可設置DHCP（動態IP）與靜態IP，動態IP時需要路由器能分配IP地址。
本機IP：當前網絡IP地址（動態IP時不可配置）。
掩碼：當前子網掩碼（動態IP時不可配置）。
網關：當前網絡網關（動態IP時不可配置）。
DNS配置：可設置自動獲取網關DNS與手動配置，手動配置時可設置2個DNS服務器地址。
DNS1~2：自定義域名解析服務器地址，自動獲取時不生效。
模式：?jiǎn)⒂茫ㄩ_啟WiFi網絡）或禁用（關閉WiFi網絡）。
熱點名稱：需要連接的WiFi名稱。
熱點密碼：需要連接的WiFi密碼。
MAC地址：當前設備WiFi網卡的MAC地址。
IP模式：可設置DHCP（動態IP）與靜態IP，動態IP時需要路由器能分配IP地址。
IP地址：當前網絡IP地址（動態IP時不可配置）。
掩碼：當前子網掩碼（動態IP時不可配置）。
網關：當前網絡網關（動態IP時不可配置）。
DNS配置：可設置自動獲取網關DNS與手動配置，手動配置時可設置2個DNS服務器地址。
DNS1~2：自定義域名解析服務器地址，自動獲取時不生效。
模式：?jiǎn)⒂茫ㄩ_啟以太網網絡接口）或禁用（關閉以太網網絡接口）。
IP：作為局域網的網關地址，以太網口和WiFi共用。
掩碼：當前子網掩碼。
MAC地址：當前設備以太網網卡的MAC地址。
DHCP服務：可選擇啟用或禁用，啟用后，可以為局域網內設備分配IP地址。DHCP服務為以太網口和WiFi共用。
DHCP池：?jiǎn)⒂肈HCP服務后，會在當前DHCP池給局域網設備分配IP地址，以太網口和WiFi共用。
模式：?jiǎn)⒂茫ㄩ_啟WiFi網絡接口）或禁用（關閉WiFi網絡接口）。
MAC地址：當前設備WiFi網卡的MAC地址。
熱點名稱：開啟熱點的WiFi名稱，默認為設備SN。
熱點密碼：開啟熱點的WiFi密碼，默認為12345678。
修改設備密碼，設備重啟生效。
注：該密碼為遠程配置（上位機配置）時添加設備所用到的密碼，以及進入網頁管理的密碼，修改密碼重啟設備后均需要使用新密碼。
可選擇開啟或關閉，開啟后，可遠程進行配置，關閉后只能在局域網內進行配置，建議不要關閉。
可設置NTP時區，可設置UTC+0~12，UTC-0~12，可設置2個NTP服務器。
在此頁面可以選擇默認模式或自定義模式，自定義模式即可以修改設備型號與頁面左上方logo，推薦尺寸200×50像素。
E870-EG01局域網管理注意事項：
Nodered：圖形化編程界面，節點說明請查看E870-EG01邊緣計算網關產品手冊文檔《節點說明》。
重啟設備：點擊即可重啟設備，參數修改保存重啟生效。
退出登陸：點擊退出登陸后，退出網頁配置，再次進入需要輸入密碼。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多邊緣計算網關產品和邊緣技術技術資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
