在我們?cè)O(shè)計的電路中，不同的芯片對其引腳使用不同的電壓，如常見的1.8V、3.3V、5V等。在兩個不同電壓芯片的引腳之間進行通信時，我們需要確保電壓的兩側滿足我們自己的需求并且能夠正常通信，這被稱為電平轉換。
因?yàn)椴煌妷旱男酒g的通信存在電平失配的問題，如果通信兩端的電壓差太大，也可能會損壞芯片引腳，所以我們需要進行電平轉換電路優化。
一般來說，當我們進行電平轉換電路設計時，我們主要考慮信號傳輸?shù)乃俣群托盘?hào)的方向。常見的電平轉換電路設計方案有以下有幾種方式：

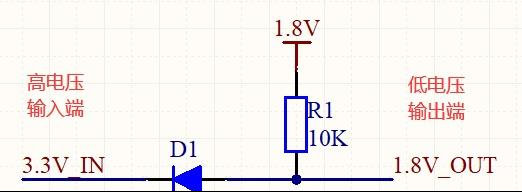

二極管電平轉換電路設計原理
使用此電路需要注意轉換的方向，高電壓端和低電壓端不可調換。
當輸入端3.3V為低電平時，D1導通，輸出端 1.8V為低電平，實現兩端都為低電平。當輸入端 3.3V為高電平時，D1截止，輸出端被 R1 上拉至 1.8V ，為高電平，實現兩端都為高電平。
三極管實現電平轉換，跟二極管類似，也需要注意轉換的方向，如下圖2所示：
三極管電平轉換電路設計原理
1、左IN是輸入，右OUT是輸出，VDDA和VDDB是兩個相互轉換的不同電壓域。當IN輸入0V時，晶體管Q1導通，OUT被下拉到接近0V的電平，實現低電平轉換；當IN輸入高電平（VDDA）時，晶體管Q1關斷，OUT被上拉到VDDB，從而實現高電平轉換。該電路屬于單向轉換電路，具有IN輸入和OUT輸出的轉換方向，簡單易用。

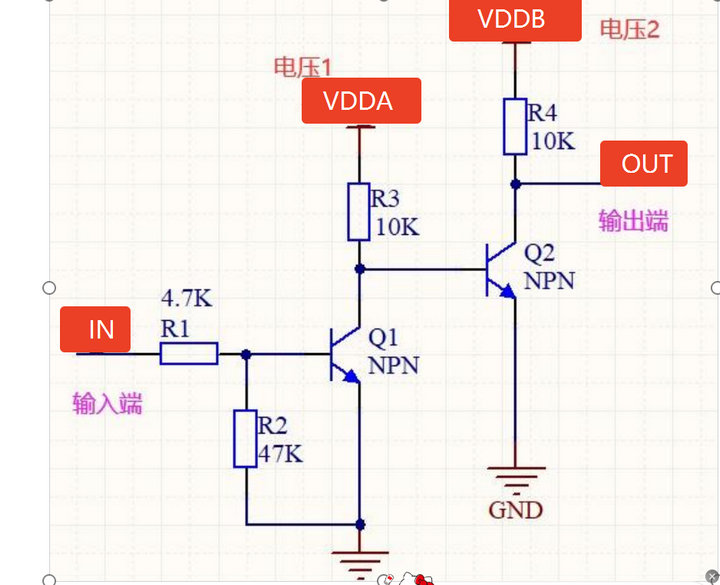

2、當輸入IN處于低電平時，晶體管Q1關斷，晶體管Q2導通，輸出OUT被拉低，從而實現低電平轉換；當輸入IN處于高電平時（VDDA），晶體管Q1導通，導致晶體管Q2被拉低并關斷。因此，輸出OUT被R4拉高到VDDB，實現高電平轉換。該電平轉換電路只能實現左IN輸入和右OUT輸出，不能進行逆變。但它會影響整個電路的延遲和轉換速度，不適用于高波特率（大于400Kbps，就不建議使用了）。
三極管電平轉換電路

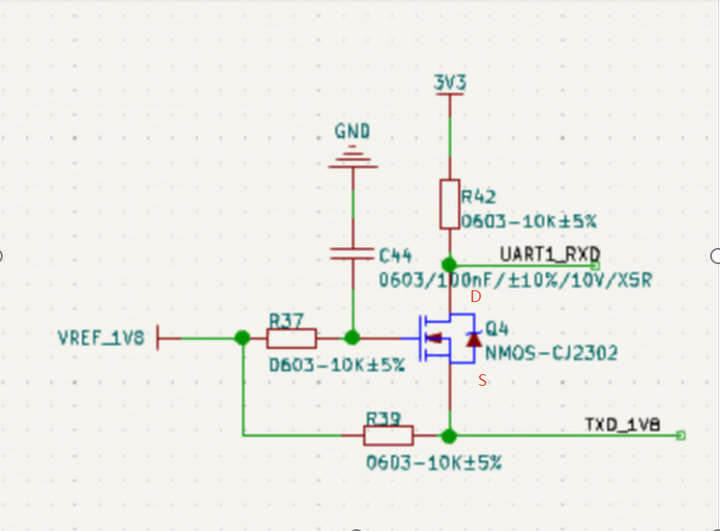

NMOS管電平轉換電路設計原理
1、當S(即TXD_1V8)輸出高電平時，MOS管Q4的Vgs=0，MOS管關閉，D(即UART1_RXD)被電阻R42上拉到3.3V；
2、當S(即TXD_1V8)輸出低電平時，MOS管Q4的Vgs=1.8V，大于導通電壓閾值，MOS管導通，Net2通過MOS管被拉低到低電平；
3、當D(即UART1_RXD)輸出高電平時，MOS管Q4的Vgs不變，MOS管維持關閉狀態，S(即TXD_1V8)被電阻R37上拉到1.8V；
4、當D(即UART1_RXD)輸出低電平時，MOS管Q4不導通，MOS管先經過體二極管把S(即TXD_1V8)拉低到低電平，此時Vgs≈1.8V，MOS管導通，進一步拉低S(即TXD_1V8)的電壓；
高電壓 ＞低電壓– 0.7V，否則在D→S傳輸高電平時會出現問題，即Vs = Vd+ 0.7，此時的Vs < VCC；需要注意MOS管的Vgs導通電壓，一般涉及到1.8V的電路需要注意器件選型； PMOS管只能實現單向的電平轉換，不能雙向。
NMOS雙向電路適用于低頻信號轉換。由于雙向NMOS電路的電導電阻較大，適用于低頻信號電平轉換，并且價格低廉。NMOS雙向電路設計的制造成本較低，因此價格相對較低。導通后壓降比小于三極管。因此在一些需對電壓要求高的應用場景中，NMOS管電路更適合。正反雙向?qū)?，相?dāng)于機械開關。雙向NMOS電路可以實現相當于機械開關的正反雙向電導，因此在一些需要頻繁切換的應用場景中，雙向NMOS電路也具有優勢。需要注意的是，NMOS雙向電路的具體實現方式可能因應用場景和器件特性而有所不同。在實際應用中，需要根據具體需求選擇合適的電路拓?fù)浜推骷?shù)。
問題描述：電平轉換器芯片無法正常輸出信號。
解決辦法：
檢查供電情況：確保芯片的供電電壓在規定范圍內并穩定。
檢查引腳連接：確保芯片的引腳連接正確穩固。
檢查負載電路：確保負載電路的電氣特性符合要求。
更換芯片：如上述都無問題，可能是芯片本身故障，需更換新的芯片進行測試。
問題描述：電平轉換器芯片輸出信號波形失真。
解決辦法：
檢查信號線路連接：確保信號線路的連接正確穩固。
檢查信號線路屏蔽和接地：確保信號線路質量良好。
更換芯片：如上述都無問題，可能是芯片本身故障，需更換新的芯片進行測試。
問題描述：電平轉換器芯片工作溫度異常。
解決辦法：
檢查散熱情況：確保芯片的散熱措施有效。
檢查工作環境：確保工作溫度和濕度在規定范圍內。
更換芯片：如上述都無問題，可能是芯片本身質量問題，需更換新的芯片進行測試。
問題描述：電平轉換器芯片的電氣特性不穩定。
解決辦法：
檢查供電電壓質量：確保紋波和噪聲在規定范圍內。
檢查工作環境：確保工作溫度和濕度在規定范圍內。
更換芯片：如上述都無問題，可能是芯片本身質量問題，需更換新的芯片進行測試。
問題描述：電平轉換器出現故障時，通常表現為信號傳輸錯誤、數據不一致、設備無法正常通信等問題。
解決辦法：
確認故障現象：觀察設備工作狀態，確認具體是哪部分電路出現問題。
檢查輸入輸出電壓：檢查電平轉換器的輸入輸出電壓是否正確，是否符合其規格說明。
監測信號波形和時序：使用示波器監測信號的波形和時序，判斷是否有噪聲干擾、過沖或欠沖現象。
檢查電路板布局：評估信號線布線是否合理，是否存在信號完整性問題。
問題描述：電阻分壓型電路驅動能力不足，導致信號波形失真。
解決辦法：
改用MOSFET或?qū)Ｓ眯酒弘娮璺謮弘娐冯m然成本低，但在驅動能力不足的情況下，可以考慮改用MOSFET或?qū)Ｓ秒娖睫D(zhuǎn)換芯片。
問題描述：MOSFET電路未正確偏置，導致雙向通信時數據沖突。
解決辦法：
檢查上拉電阻是否匹配：確保HV側和LV側的上拉電阻匹配。
問題描述：光耦輸出電平不穩定，可能是輸入電流不足導致LED未充分導通。
解決辦法：
減小限流電阻或更換高靈敏度光耦：減小限流電阻或更換高靈敏度光耦，以確保LED充分導通。
問題描述：專用芯片發熱嚴重，可能是負載電流超過芯片額定值。
解決辦法：
增加散熱片或并聯多通道：增加散熱片或并聯多通道以分散熱量。
通過以上解決方法，可以解決電平轉換電路中常見的問題，確保設備的正常運行。如果問題依然存在，建議使用示波器等工具進行更深入的診斷，或者聯系專業的技術支持人員。
