PN1-D25系列是一款Profinet協議轉ModbusRTU協議的Profinet網關，該Profinet網關用于將Modbus數據映射到Profinet。使用GSD文件進行集成，免代碼讀取、寫入Modbus設備，可以快速設置數據并將其傳輸?shù)絇LC中。網關提供1路RS485和1路RS422（兼容RS485）接口各支持32個命令節點，共64個命令節點，PN1-D25PH支持兩個RJ45以太網端口，具有交換機功能。所有Modbus命令以模塊形式加載，Profinet、Modbus間的內存映射關系直觀，可在STEP7或博途軟件中查詢?？杉虞d狀態字節查詢Modbus設備的連接狀態，實時監控設備狀態。
本文我們將介紹如何使用博圖加載Profinet網關設備教程，相關步驟教程如下所示：
1.1、準備好需要的XML文件，如下所示：GSDML-V2.3-EBYTE-PN1-D25-20241025.xml。
1.2、將DC24V外部電源接入模塊并通電，通電前請檢查電源正、負極是否連接正確。
1.3、使用網線將模塊連接到PLC控制器的Profinet接口上。（在同一個網段）。

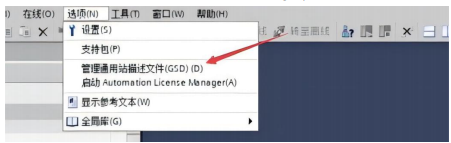

2.1、打開博圖，點擊選項，管理通用站文件

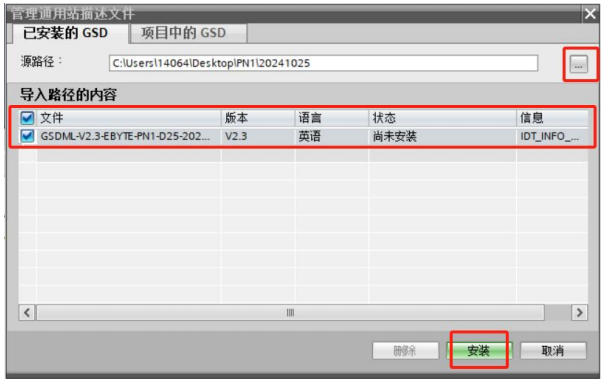

2.2、添加GSDML文件，找到存放GSD的文件夾，選擇該文件夾，然后軟件自己會掃描到GSD文件，然后勾選該GSD文件，最后點擊安裝。
2.3、安裝完成后點擊關閉即可，之后就可以進行設備組態了。

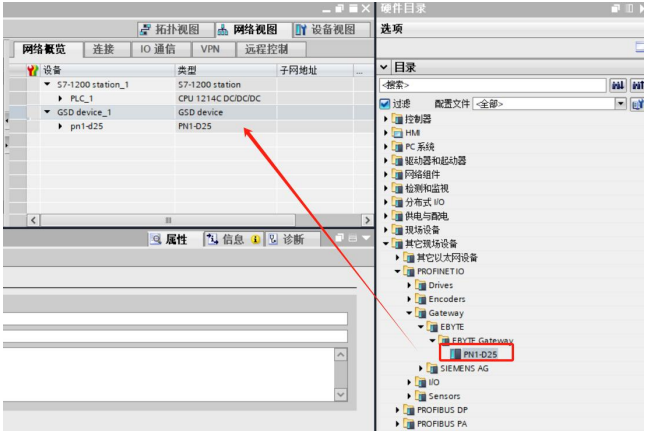

3.1、進行新建或者打開項目，如果是新建項目，先添加控制器設備，然后再設備組態界面，添加相應IO模塊，雙擊該模塊，即可添加成功，如圖:
3.2、在網絡視圖中，進行設備組態

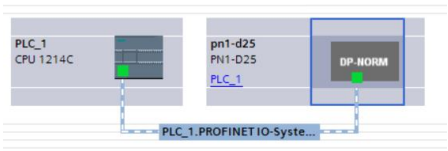

完成后，如圖：

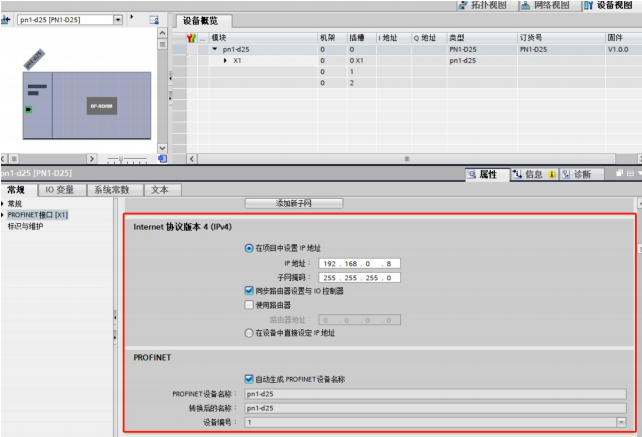

3.3、在設備視圖中，首先定位并選中新添加的設備，然后雙擊圖中模塊，接下來在常規配置界面中，對IP地址和設備名稱進行修改，需和模塊本身保持一致。或者也可以選擇直接在設備上進行IP地址的設置。

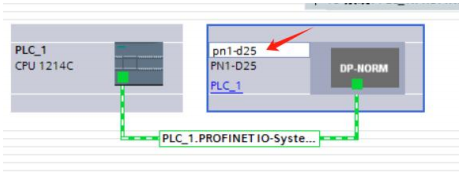

點擊此處也可直接進行設備名稱修改：
通過博圖添加Profinet網關到此完成，下文我們將介紹使用博圖配置Profinet網關的modbus通訊參數教程，敬請期待。
