在印刷電路板（PCB）的制造過程中，阻焊油墨是一個至關重要的材料。阻焊油墨不僅保護PCB表面免受環境影響，還在焊接過程中防止焊料橋接，確保電路的可靠性和性能。
阻焊油墨是一種特殊的聚合物涂層，應用于PCB的銅跡線和焊盤之間。阻焊油墨的主要作用是防止焊料在焊接過程中流到不需要的區域，從而避免短路和其他電氣故障。阻焊油墨通常由以下幾種成分組成：
?樹脂：提供油墨的基本結構和機械強度。
?顏料：賦予油墨顏色，常見顏色有綠色、藍色、紅色等。
?溶劑：用于調節油墨的粘度和流動性。
?添加劑：改善油墨的性能，如附著力、耐化學性和耐熱性。
?保護功能：阻焊油墨覆蓋在PCB的銅跡線和焊盤之間，形成一層保護膜，防止氧化、潮濕和化學腐蝕。這種保護功能延長了PCB的使用壽命，提高了其可靠性。
?焊接輔助：在焊接過程中，阻焊油墨限制焊料的流動，防止焊料橋接和短路。它確保焊料僅附著在焊盤上，從而提高焊接質量和電氣性能。
?機械支撐：阻焊油墨提供了一定的機械支撐，增強了PCB的結構強度，防止在操作和使用過程中出現機械損傷。
?絕緣性能：阻焊油墨具有良好的絕緣性能，防止電氣短路和漏電，確保電路的安全性和穩定性。
?熱固化油墨：熱固化油墨通過加熱固化，形成堅固的涂層。它具有優良的耐熱性和機械強度，適用于高溫焊接工藝。
?紫外光固化油墨：紫外光固化油墨通過紫外光照射固化，固化速度快，適合大批量生產。它的耐化學性和附著力較好，但耐熱性相對較低。
?光敏油墨：光敏油墨在曝光后通過化學反應固化，適用于精細線路的PCB制造。它的分辨率高，適合高密度互連（HDI）板。
選擇合適的阻焊油墨需要考慮以下因素：
?工藝要求：根據PCB的制造工藝選擇合適的油墨類型，如熱固化、紫外光固化或光敏油墨。
?環境條件：考慮PCB的使用環境，如溫度、濕度和化學腐蝕等，選擇具有相應耐性的油墨。

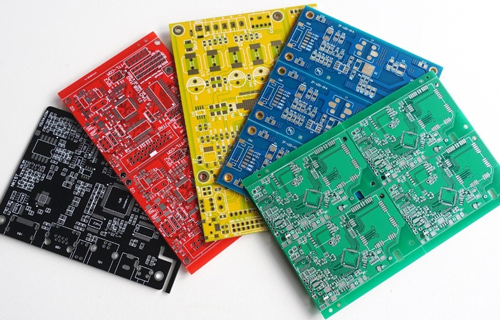

?顏色需求：根據產品的設計需求選擇合適的油墨顏色，常見顏色有綠色、藍色、紅色等。
?成本因素：在滿足性能要求的前提下，選擇性價比高的油墨。
在使用阻焊油墨時，需要注意以下幾點：
?表面處理：確保PCB表面清潔，無油污和氧化物，以提高油墨的附著力。
?涂覆均勻：確保油墨涂覆均勻，避免出現氣泡、針孔等缺陷。
?固化條件：嚴格控制固化溫度和時間，確保油墨完全固化，達到最佳性能。
?質量檢測：在油墨固化后進行質量檢測，確保涂層的厚度、附著力和絕緣性能符合要求。
從工藝角度來看，PCB阻焊油墨的應用需要高度的精確性和一致性。在涂覆過程中，通常采用絲網印刷、噴涂或滾涂等方法，將油墨均勻地覆蓋在 PCB 表面，并經過預固化、曝光、顯影等一系列復雜的工序，最終形成具有精確圖形和良好附著力的阻焊層。每一個環節都對油墨的性能和操作人員的技術水平提出了嚴格要求。例如，曝光環節需要精確控制曝光時間和強度，以確保油墨在紫外線的作用下能夠按照設計的圖形固化，顯影過程則要保證未固化的油墨能夠徹底清洗干凈，否則會影響 PCB 的質量和可靠性。
