本次展示億佰特4G DTU設備介入鏈接阿里云物聯網平臺通信教程，以E840-DTU(EC05-485)高性價比4G DTU設備為例，前文介紹了4G DTU設備連接阿里云服務器配置教程，本文將接著上文，重點講解4G DTU設備鏈接阿里云通信硬件準備教程、4G DTU設備參數配置以及4G DTU鏈接阿里云通信測試教程，步驟如下所示：
本次測試需要用到的硬件設備如下：
1. 在測試之前，將電源、天線、SIM 卡、串口線等硬件連接好。
2. 將SIM卡插入設備，注意為Nano SIM卡（小卡），缺口向外，芯片向上；
3. 將天線SMA接口與設備進行連接；
4. 將USB轉RS485轉換器模塊與4G DTU設備進行連接，任取合適長度導線，將USB轉RS485轉換模塊的A接口連接設備A接口，USB轉RS485轉換模塊的B接口連接設備B接口，USB轉RS485轉換模塊的GND連接設備GND（近距離可以不連，遠距離通信建議連接，并采用雙絞屏蔽線）；
5. 將USB轉RS485轉換模塊接入電腦，通過設備管理器看是否有對應端口（如沒有請檢查是否安裝對應驅動）；
6. 為設備接通電源（電源VCC連接設備VCC，電源GND連接設備GND），如果是DC端子轉接線，則內側為+，外側為-。
修改電臺參數配置，使其連接到用戶服務器，需要提前知曉服務器IP（或域名）與端口，此處以連接TCP服務器為例。參數配置軟件可到億佰特官網進行下載，下載完成后雙擊運行軟件。

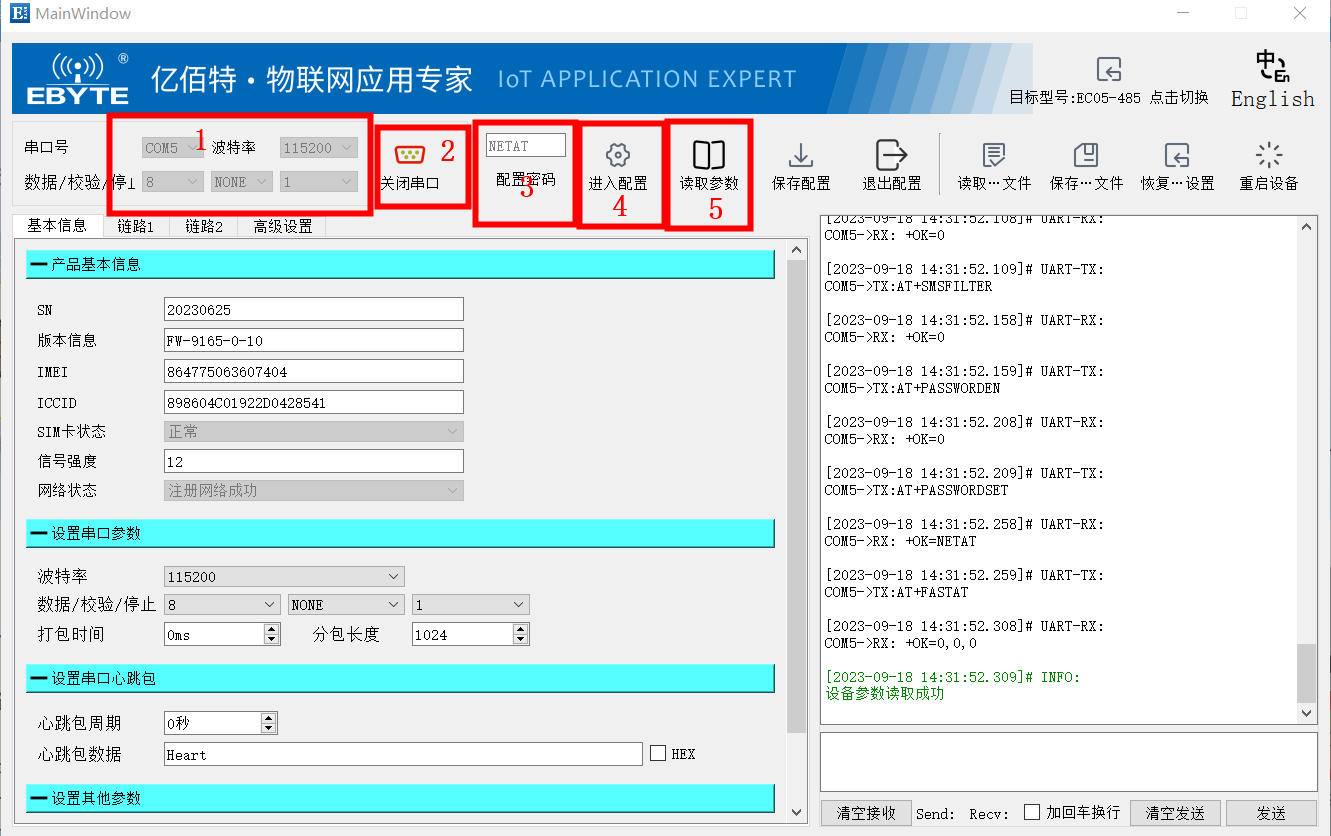

1、選擇轉接器對應的COM口，（如未找到，請到串口轉接器官網進行下載安裝驅動），選擇對應波特率、數據位、停止位、校驗位（默認為115200,8,N1）；
2、點擊“打開串口”，打開后顯示為“關閉串口”；
3、輸入對應“配置密碼”，如密碼未更改請直接忽略，如忘記密碼請長按Reload按鍵5S恢復出廠；
4、點擊“進入配置”；
5、點擊“讀取參數”；

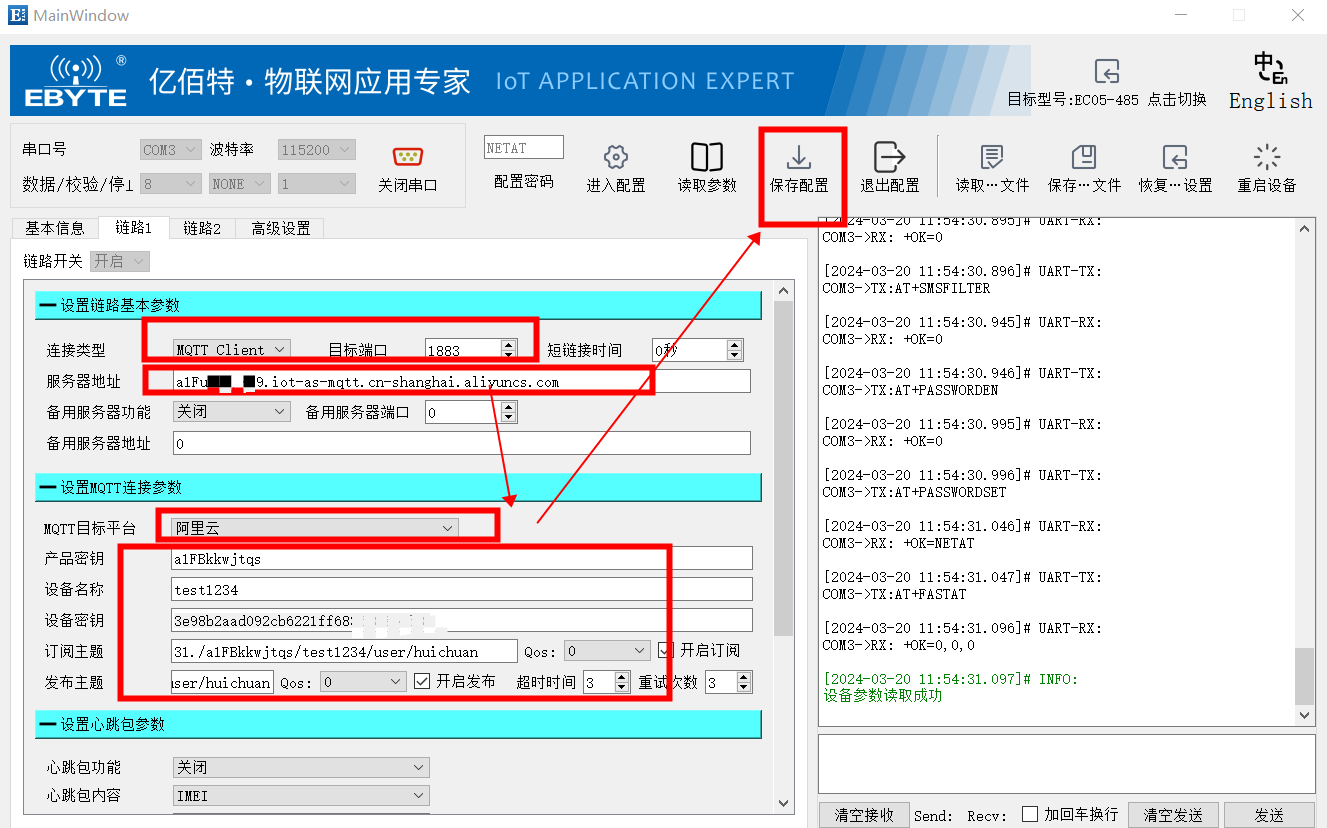

6、選擇“鏈路1”，配置鏈路“連接類型”，此處以MQTT Client（MQTT客戶端）為例；
(1) 設置服務器“目標端口”為1883；
(2) 設置“服務器地址”為，a1FusLKpXF9.iot-as-mqtt.cn-shanghai.aliyuncs.com；
(3) 設置產品秘鑰為上述ProductKey內容；
(4) 設置產品名稱為上述DeviceName中內容；
(5) 設置設備秘鑰為上述DeviceSecret中內容；
(6) 設置訂閱發布主題為/a1FBkkwjtqs/test1234/user/huichuan，等級0；

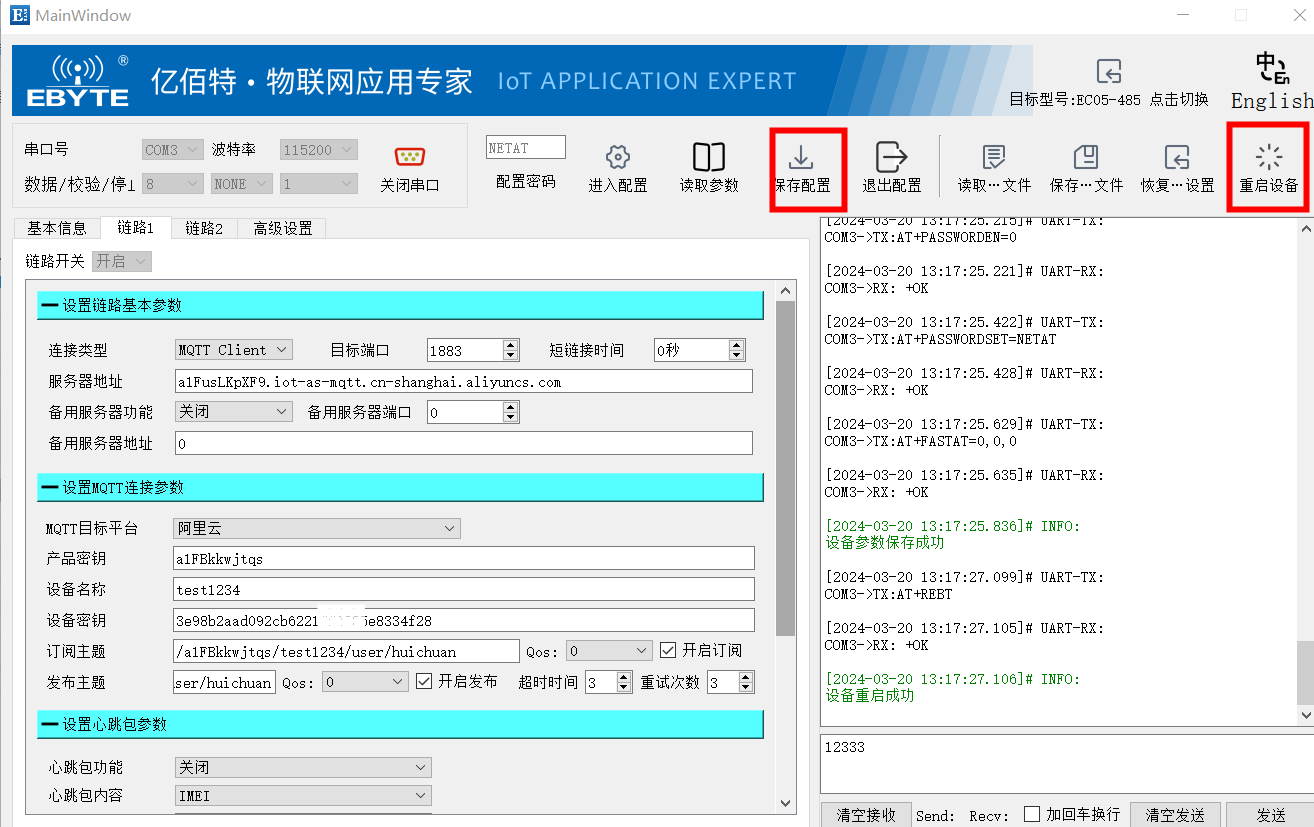

7、點擊“重啟設備”，參數重啟生效。

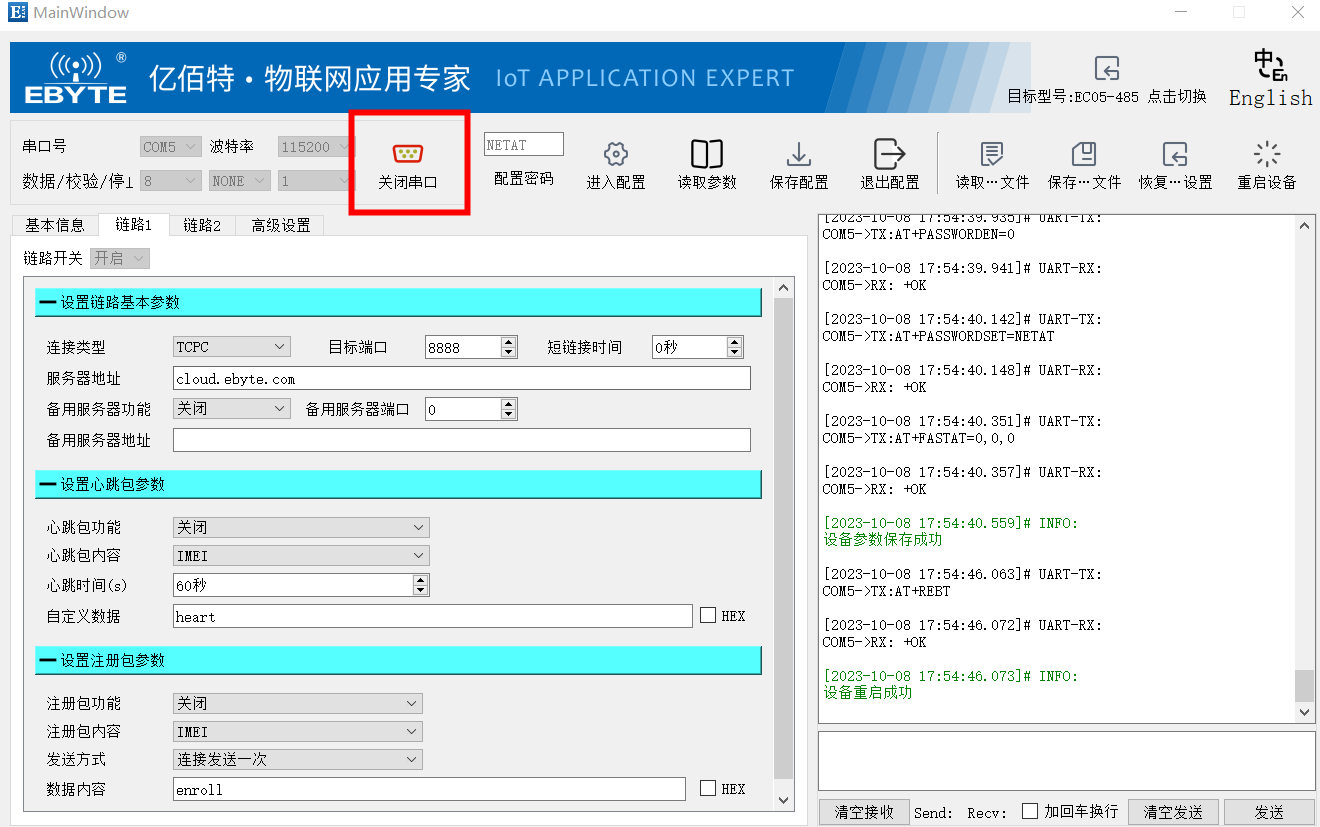

8、點擊“關閉串口”；
注：本處因4G DTU設備連接的是阿里云測試服務器，設置的是數據回傳服務，因此測試時，等到LINK燈亮起后可以發送任意數據到設備，由設備轉發至服務器，隨后服務器將以原鏈路將數據返回至設備串口，實現設備與服務器數據的雙向傳輸。

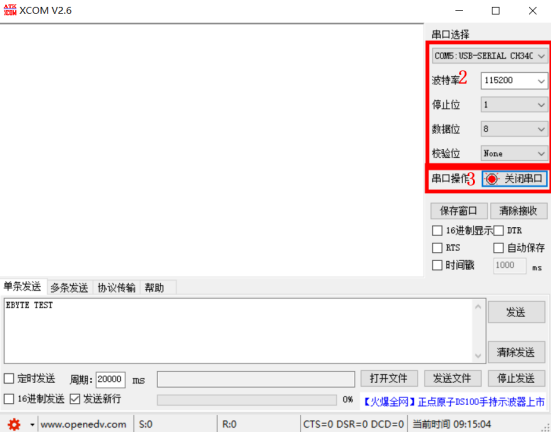

1. 雙擊運行XCOM2.6
2. 選擇當前設備連接的串口號，選擇正確的波特率、停止位、數據位、校驗位（默認115200/1/8、N）
3. 打開串口

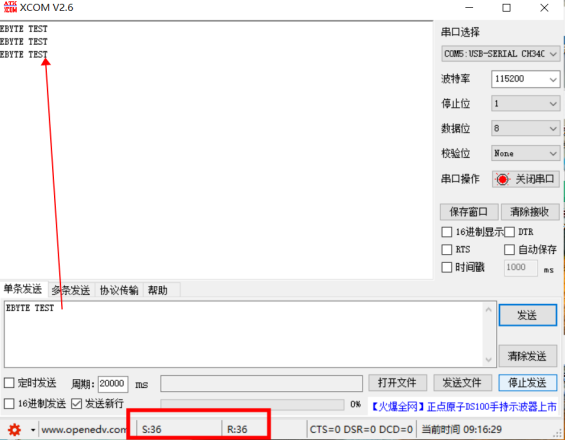

4. 發送任意數據，一秒左右可以看到數據返回
5. 測試完成
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多4G DTU設備產品和4G DTU配置應用案例，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
