前文我們在《Modbus指令快速生成教程學前需知》一文中介紹了Modbus指令快速生成適用的無線IO模塊型號、modbus指令功能簡介以及應用到的軟件工具應用介紹。本文將以M31系列分布式IO為例,Modbus地址設置為1,協議類型選擇Modbus RTU進行講解為案例介紹了Modbus指令快速生成教程。通過本教程,用戶可以快速了解如何生成Modbus指令,并在工業控制等領域中應用,實現設備間的高效通信與數據交換。

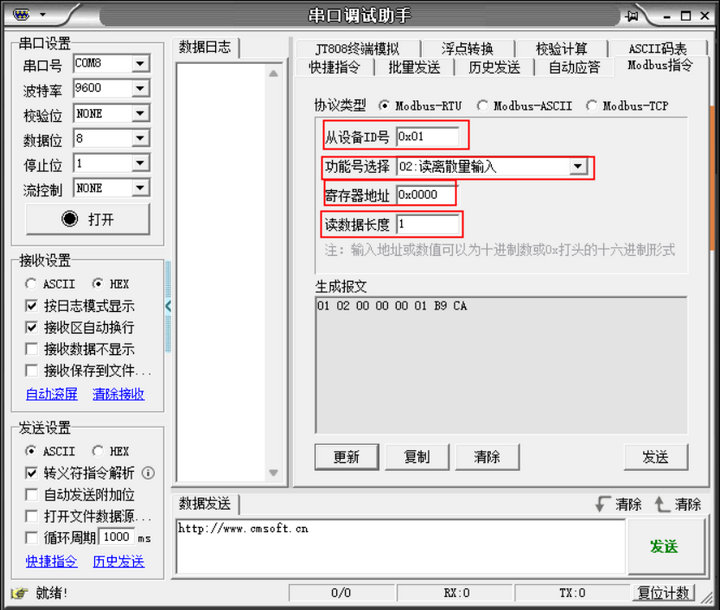

讀取DI狀態指令:查詢手冊可知,DI的寄存器起始地址為0x0000(10001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:02讀離散量輸入
寄存器地址:0x0000(為寄存器起始地址,0就代表從第一路開始讀取)
讀數據長度:1(如果需要同時讀取4路,將此值改為4即可)
填寫相關數據后,點擊更新。

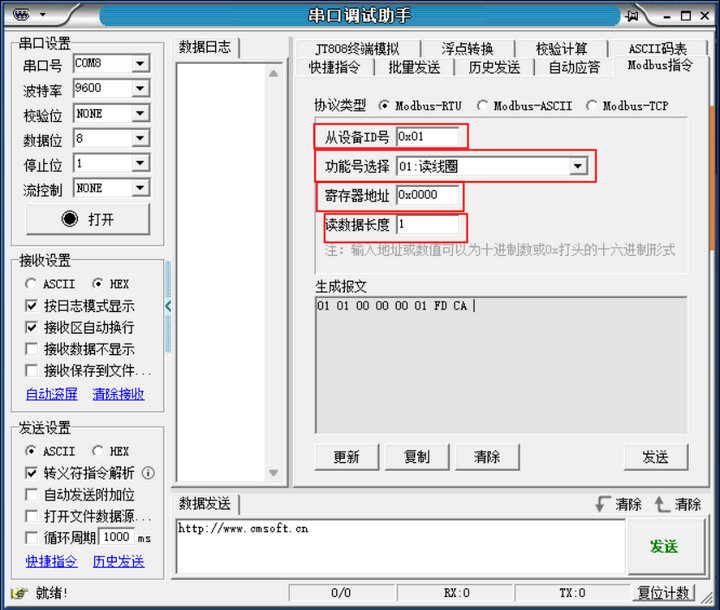

讀取DO狀態指令:查詢手冊可知,DO的寄存器起始地址為0x0000(00001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:01讀線圈
寄存器地址:0x0000(為寄存器起始地址)
讀數據長度:1(如果需要同時讀取4路,將此值改為4即可)
填寫相關數據后,點擊更新。
控制單個DO狀態指令:查詢手冊可知,DO的寄存器起始地址為0x0000(00001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:05寫單個線圈
寄存器地址:0x0000(為寄存器起始地址)
線圈狀態值:On為打開,off為關閉
填寫相關數據后,點擊更新。

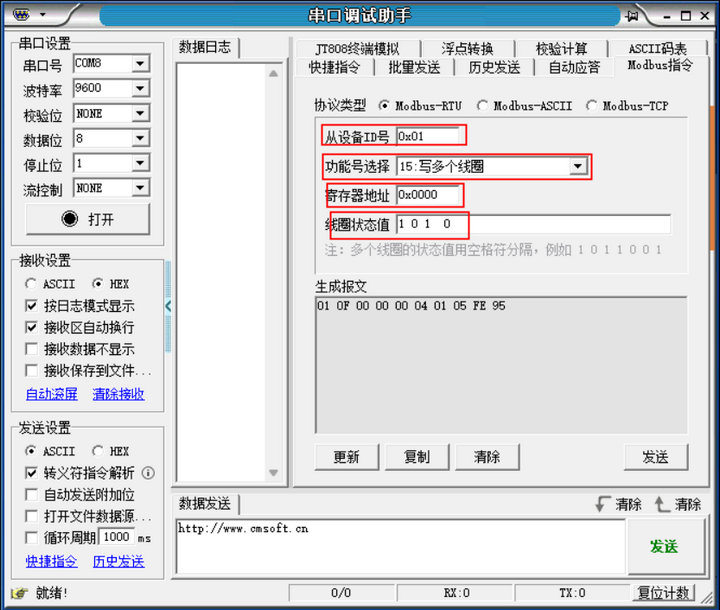

控制多個DO狀態指令:查詢手冊可知,DO的寄存器起始地址為0x0000(00001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:15寫多個線圈
寄存器地址:0x0000(為寄存器起始地址)
線圈狀態值:1 0 1 0(1為打開,0為關閉,1 0 1 0表示控制1,3路打開,2,4路關閉;多個線圈的狀態值用空格符分隔;)
填寫相關數據后,點擊更新。

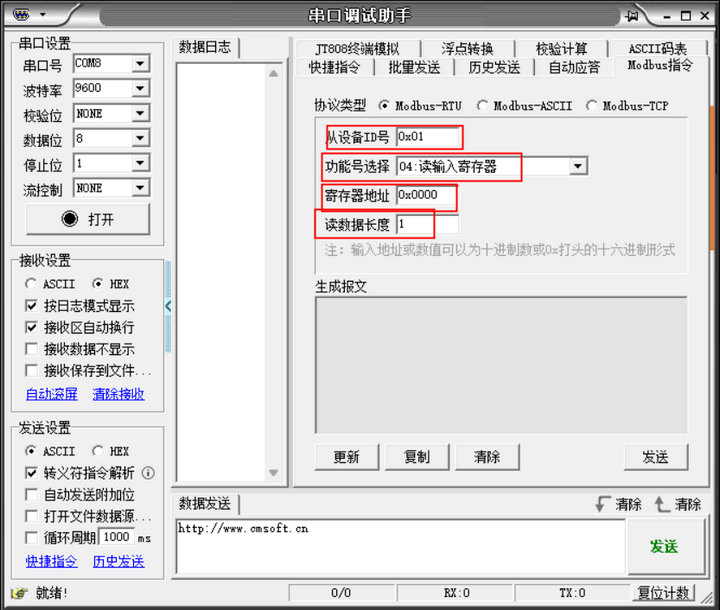

讀取AI數據指令:查詢手冊可知,AI的工程量的寄存器起始地址為0x0000(30001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:04讀輸入寄存器
寄存器地址:0x0000(為寄存器起始地址)
讀數據長度:1(如果需要同時讀取4路,將此值改為4;如果需要同時讀取4路浮點類型,將此值改為8)
填寫相關數據后,點擊更新。

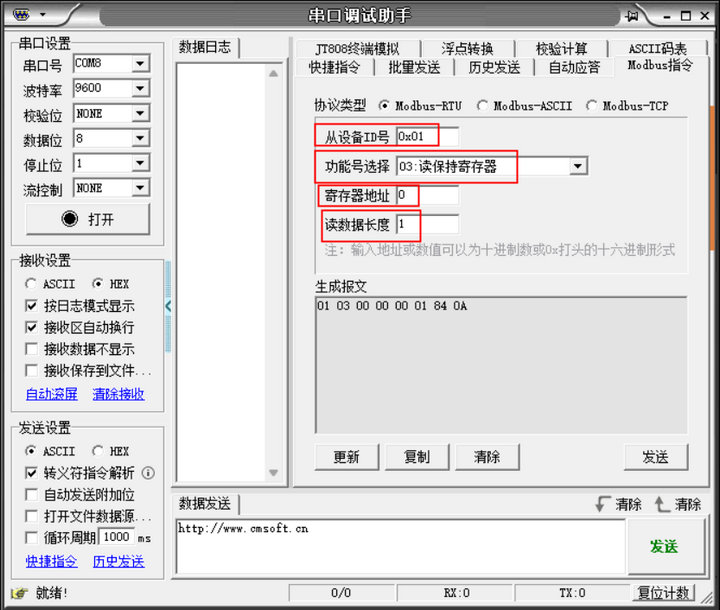

讀取AO數據指令:查詢手冊可知,AO的寄存器起始地址為0x0000(40001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:03讀保持寄存器
寄存器地址:0x0000(為寄存器起始地址)
讀數據長度:1(如果需要同時讀取4路,將此值改為4;如果需要同時讀取4路浮點類型,將此值改為8)
填寫相關數據后,點擊更新。

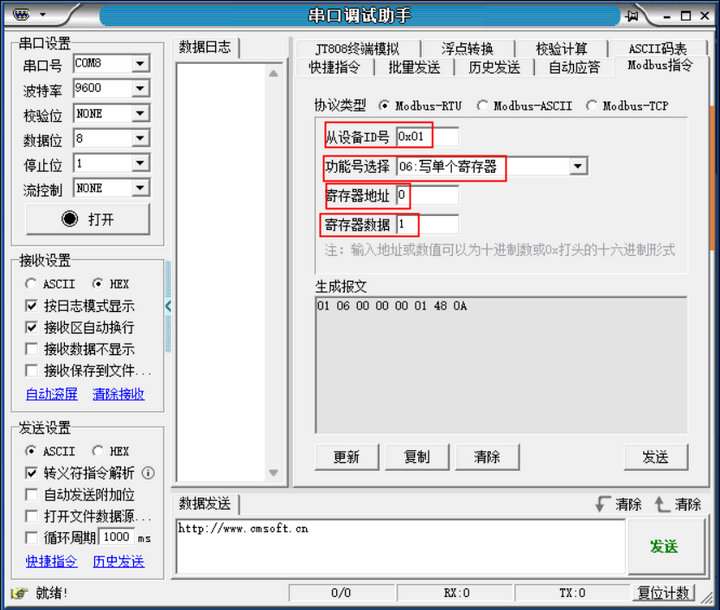

控制單個AO數據指令:查詢手冊可知,AO的寄存器起始地址為0x0000(40001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:06寫單個寄存器
寄存器地址:0x0000(為寄存器起始地址)
寄存器數據:1(此值為修改AO的數據)
填寫相關數據后,點擊更新。

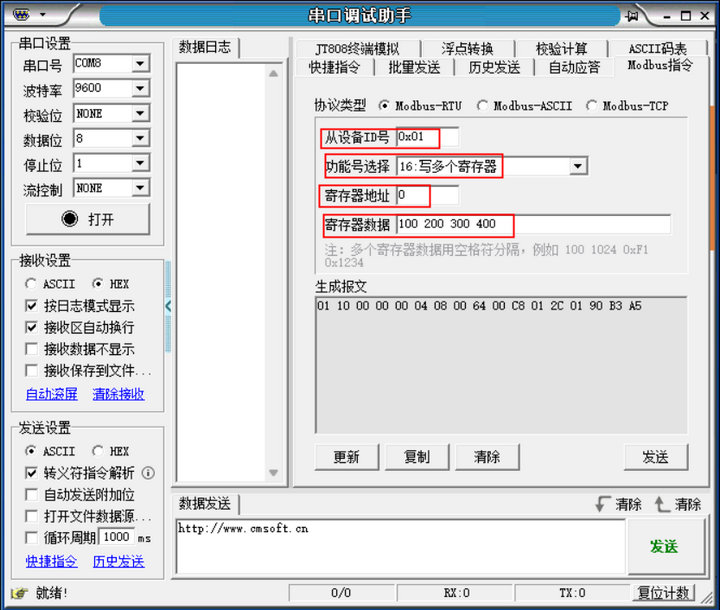

控制多個AO數據指令:查詢手冊可知,DO的寄存器起始地址為0x0000(00001),由此如圖所示:
從設備ID號(Modbus地址):1(具體以現場使用而定)
功能號選擇:16寫多個寄存器
寄存器地址:0x0000(為寄存器起始地址)
寄存器數據:100 200 300 400(100 200 300 400表示修改AO的數據第一路為100,第二路200,第三路300,第四路400;多個寄存器數據用空格符分隔;)
填寫相關數據后,點擊更新。
好了,今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多產品更多資料,感興趣的小伙伴可以登錄我們的億佰特官網進行了解,也可以直接撥打400電話咨詢技術專員!
