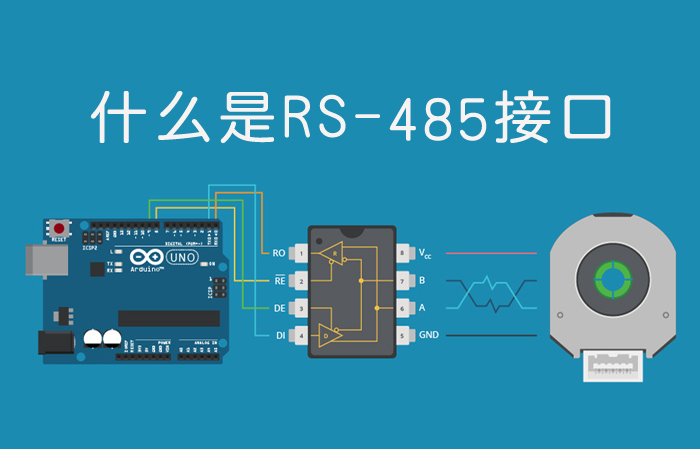

RS485是一種在工業控制、電力通訊、智能儀表等行業中環境中廣泛應用的通訊協議，其中RS 是 Recommended Standard 的縮寫。RS485是1983年美國電子工業協會（Electronic Industries Association，EIA）發布的串行通信接口標準，經通訊工業協會（TIA）修訂后命名為 TIA/EIA-485-A。
可使用示波器對通訊過程中的波形進行監測顯示，通過傳輸波形的頻率、幅值及形狀可以判定通訊情況以便快速排查故障原因：
1） 檢測到的波形頻率與發送頻率是否一致。
a.檢查串口助手的波特率設置和程序串口的波特率是否一致。
b.考慮是否是時鐘有問題，檢查電路板上所用晶振是否與推薦電路的晶振頻率一樣。
c.用萬用表測量RS485收發器芯片終端腳AB之間的電阻值是否為120歐姆。特別需要注意的是有些USB轉RS485模塊的終端腳已經加上了120歐姆的電阻，若在后面的RS485收發器芯片終端AB腳加120歐姆電阻，會使阻抗失配導致數據異常，這時需要取掉一個120歐姆電阻。
2）檢測到的波形頻率與發送頻率一致，但有非方波成分存在或者非差分傳輸，可能是通訊線路自身抗干擾的能力不太夠。該RS485問題解決方法如下：
a.檢查RS485的雙絞線屏蔽層是否接地。
b.檢查RS485通信線附近是否有強電磁干擾，需要加隔離保護措施或者遠離干擾源。
C.波特率是否過高，適當降低波特率看看信號有無優化，減小電纜的分布電容對信號產生的影響。
當數據傳輸完成后，總線此時處于無源驅動狀態，AB間差分電平為0；無終端時，總線在高阻態。當外界噪聲電壓高于±200mV的信號門限時，接收器就輸出無效數據。
可以通過硬件或軟件兩個方面解決此問題，該RS485問題解決方法如下：
1）在通訊總線的A端采用上拉，B端采用下拉以此來保證接收器輸出為固定的高電平。
2）在通訊數據包內加幾個起始同步字節，必須在同步后才開始數據通訊的傳輸。
