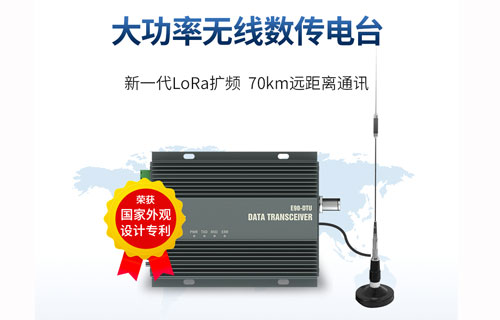

E90-DTU(400SL47)是真正的高品質工業級無線數傳電臺(該電臺榮獲國家外觀設計專利ZL202030009845.3)，數傳電臺采用LORA擴頻技術，電臺具有強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠。
該LORA擴頻數傳電臺具有多種傳輸方式，工作在(410.125～460.125M）頻段（默認433.125MHz），數傳電臺提供透明RS232/RS485接口。LoRa直序擴頻技術將帶來更遠的通訊距離，且具有抗干擾能力強的優勢。LoRa模塊具有軟件FEC前向糾錯算法，其編碼效率較高，糾錯能力強，在突發干擾的情況下，能主動糾正被干擾的數據包，大大提高可靠性和傳輸距離。在沒有FEC的情況下，這種數據包只能被丟棄。數傳電臺具有數據加密功能，LoRa數傳電臺在空中傳輸?shù)臄?shù)據，具有隨機性，通過嚴密的加解密算法，使得數據截獲失去意義；支持分包長度設定，支持不同的實時性和數據包。
無線數傳電臺作為一種通訊媒介，與光纖、微波、明線一樣，有一定的適用范圍：數傳電臺提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合多點且位置分散、地理環境復雜等場合，可與PLC，RTU，雨量計、液位計等數據終端相連接。
理想情況下通訊距離最遠可達70KM+；
支持AT指令；
支持IAP在線升級；
發射功率最高可達50W；
環境場強動態指示，數據包RSSI動態指示；
軟硬件雙看門狗；
防塵、防潮；
產品簡單易用，上位機配置；
采用最新LoRa技術，比傳統LoRa數傳電臺距離更遠，性能更強大；
采用軍工級LoRa調制技術，具有數據加密，分包長度可設；
超大單包，單包最高支持240字節；
簡單的高效電源設計，采用壓線方式，支持12VA供電；
支持LBT功能，電臺自動根據當前環境噪音強度等待發送。極大的提高模塊在惡劣環境下的通信成功率；
支持通信密鑰功能，有效防止數據被截??；
可實現多級中繼組網，有效擴展通信距離，實現超遠距離通信；
采用溫度補償電路，頻率穩定度優于±1.5PPM；
全鋁合金外殼，體積緊湊，安裝方便，散熱性好；完美的屏蔽設計，電磁兼容性好，抗干擾能力強；
強大的軟件功能，所有參數可通過編程設置：如功率、頻率、空中速率、地址ID等；
溫度監控、天線異常監控
使用此設備必須外接天線，兩臺設備必須間隔20米以上使用，否則會造成設備損壞，不按上述操作造成設備損壞后果自負。?。?！
您需要準備E90-DTU(400SL47)大功率lora數傳電臺，增益天線模塊，12V/20A以上電源，串口連接線。
1、首先給數傳電臺安裝天線，然后安裝電源，僅支持壓線方式，此時電源燈亮起，異常燈無指示；
2、使用USB轉RS-232或USB轉RS-485使得電腦與數傳電臺相連；

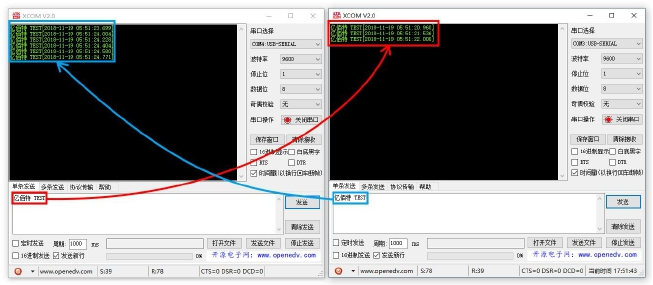

3、啟動兩個串口調試助手，選擇串口波特率為9600bps、校驗方式為8N1，即可實現串口透傳；
4、若客戶需要修改參數，請將MOD引腳與GND短接，進入配置模式，打開E90-DTUSL數傳電臺配置軟件，即可修
改相關參數，完成配置后，請將MOD引腳至于懸空狀態。
E90-DTU 擁有兩種工作模式，MOD 引腳懸空，一般模式，即電臺正常通信；MOD 引腳接地，配置模式。
類別 | 注釋 |
一般模式 | 串口打開，無線打開，透明傳輸（出廠默認模式） |
配置模式 | 用戶通過串口對寄存器進行訪問，從而控制電臺工作狀態，用戶可通過上位機配置軟件對模塊進行 配置操作。 |
類型 | 模塊工作在一般模式（MOD 引腳懸空狀態） |
發射 | 用戶可以通過串口輸入數據，模塊會啟動無線發射。 |
接收 | 模塊無線接收功能打開，收到無線數據后會通過串口引腳輸出。 |
類型 | 模塊工作在配置模式（MOD 引腳接地狀態） |
發射 | 無線發射關閉 |
接收 | 無線接收關閉 |
配置 | 用戶可以訪問寄存器，從而配置模塊工作參數 |
