E103-W04是億佰特開發的一款高性能、高可靠的串口轉WiFi無線數傳模塊，WiFi模塊集成了透傳功能，即拿即用，可實現TTL串口數據通過WiFi模塊實現設備聯網數據交互。支持IEEE 802.11 b/g/n通信標準,支持4路Socket連接；支持阿里云、百度云、OneNet、標準MQTT協議；支持TCP/UDP/HTTP/MQTT多種網絡通信協議。

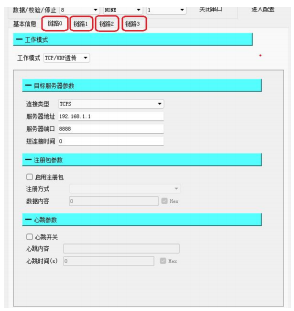

當WiFi模塊上位機配置軟件選擇無的時候代表鏈路關閉，選擇TCP/UDP透傳的時候即為以上界面，同時還可以選擇HTTP模式或者是不同的MQTT模式。
連接類型：可以選擇TCPS/TCPC/UDPC/UDPS，代表設備在網絡通信中所處的不同角色，當處于TCPS/UDPS的時候，客戶端連接上來，設備將會記住客戶端socket（最多紀錄八個），可以通過AT指令查詢當前連接上來的客戶端的信息，具體指令查看AT手冊，同時，與客戶端之間的交互通信同樣支持協議傳輸，您可以指定向某一路客戶端發送信息，也可以選擇廣播。
服務器地址/目標地址：當處于TCPS/UDPS時，統一填寫192.168.1.1（不能填空，其實在服務器模式下這個參數不起作用，設備默認拿自身IP開啟服務器），當處于客戶端模式（TCPC/UDPC），這個就是客戶端想要連接的目標IP地址。
服務器端口/目標端口：當處于服務器模式時，這個就是服務器的開放端口，當處于客戶端模式時，這個就是目標服務器開放出來的端口。
短連接時間：這個參數不用管，只有在TCPC模式下才會有用，默認為0代表默認關閉短連接，比如您在TCPS模式下并且在這里設置短鏈接時間為5，那么這條TCPC鏈路在與服務器端取得連接后，交互完數據，5S后就會關閉鏈路，斷開與服務器的連接（如果在5S內又進行了交互。5S重新計時）。
注冊包參數（客戶端才有用）：勾選啟用注冊包即為使能了注冊包功能，注冊方式分為兩種，一種是在鏈路連接上之后會發一包注冊包，后面不會再有注冊包發送，另外一種是后面發送的所有數據，都會帶有這個注冊包作為頭部，以下的數據內容部分為注冊包的內容，右邊的Hex模式一般不勾選，如果勾選即為數據內容要轉換為hex模式。
心跳包參數（客戶端才有用）：勾選心跳開關即為開啟心跳包功能，心跳內容即為心跳包的發送內容，心跳時間即為心跳發送間隔，比如60，那么這條鏈路每隔60S就會發送一次心跳包到服務器（如果在這期間有正常數據交互，心跳時間重置）。
今天的分享就到這里啦，EBYTE人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，還有客服小姐姐在線答疑哦！
