前文介紹了億佰特基于zigbee3.0通信標準研發的zigbee數傳電臺而研發的E180-DTU(Z20-485)、E18-DTU(Z20-485)、E18-DTU(Z27-485)三種工業級無線數傳電臺是以ZigBee3.0技術為基礎的4G DTU功能，該zigbee數傳電臺具透傳功能（無線透明傳輸）、協議傳輸?shù)榷喾N功能。本文依據基于億佰特Zigbee3.0技術專利研發生產的zigbee數傳電臺的工作原理、工作模式、相關參數配置等內容做詳解介紹，具體zigbee DTU數傳電臺工作原理配置如下：
當zigbee3.0數傳電臺模塊進入傳輸模式后，串口接收到的任何數據都將被無線發送出去，傳輸模式就是網絡節點間進行無線通信，其通信的方式包括單播、廣播、組播等。傳輸模式一共有4種，第一種是普通傳輸模式，該zigbee傳輸模式下傳輸成功會返回“OK”，傳輸丟包或數據錯誤會返回“ERRO”或“FAIL”，“BUSY”等錯誤，且zigbee模組掉線或異常時有系統logo輸出；第二種是無應答傳輸，該zigbee傳輸模式下傳輸成功不返回任何消息，但是傳輸失敗或傳輸錯誤，或者模組掉線會打印錯誤提醒；第三種是無打印模式，模組在連接正常的情況下會把串口收到的任何數據發送給指定目標，模組傳輸失敗或者模組異常時不返回任何消息；第四種是Modbus主機模式，該zigbee傳輸模式下模組串口收到的數據幀第一個字節為Modbus ID，且傳輸時不會有任何正?；虍惓５拇蛴∠ⅲ撃Ｊ较滦枰O置從機的Modbus ID，且需要從機綁定主機，建議該模式僅在協調器或者路由器上使用。
當模塊進入HEX指令模式后，串口接收的數據都默認為HEX指令，如果發送的串口數據不符合HEX指令格式會被設備自動過濾掉，對設備進行功能配置和操作，在HEX指令模式下，模塊串口收到的數據均認為是HEX指令。具體HEX指令詳情可以在官網下載《億佰特ZigBee 3.0模組HEX命令標準規范》。
AT指令模式是傳輸模式下的一種特殊模式，傳輸模式下的設備如果沒有配網，重新上電后會進入AT指令模式。而在AT模式下成功配網的設備，重啟后自動進入傳輸模式。
Zigbee3.0數傳電臺模塊上電初始化默認為HEX指令模式。
當無線模塊串口接收到HEX格式命令“55 07 00 11 00 03 00 01 13”命令時則模塊進入普通傳輸模式，進入傳輸模式成功后返回HEX格式命令“55 04 00 11 00 11”命令。如果需要進入無應答傳輸模式，則輸入HEX格式命令“55 07 00 11 00 03 00 02 10”；進入無打印傳輸模式則輸入HEX格式命令“55 07 00 11 00 03 00 03 11”，進入Modbus主機模式則輸入HEX格式命令“55 07 00 11 00 03 00 04 16”。
在傳輸模式下，當模塊串口接收到“+++”字符后則進入配置模式，進入配置模式成功后返回系統通知命令“設備啟動”。在配置模式下。

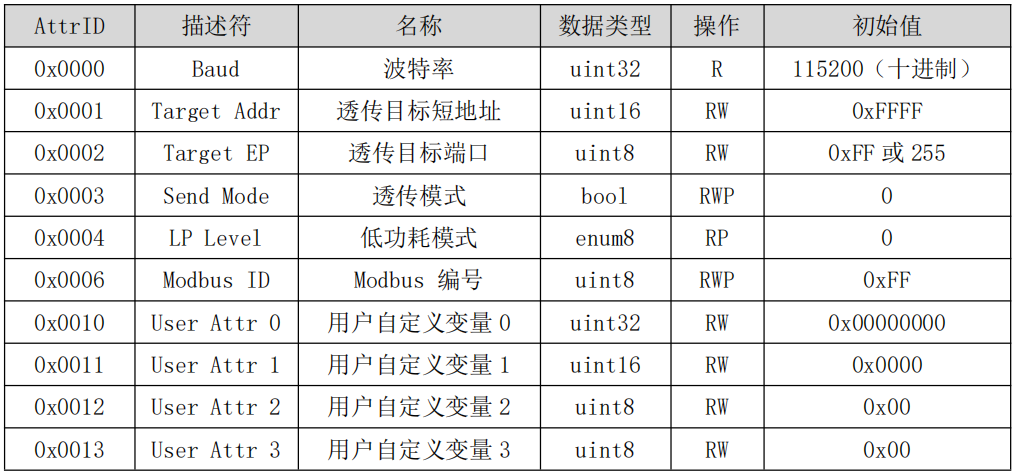

通過HEX指令“讀取本地屬性”和“設置本地屬性”，可對以上參數進行讀取，設置。通過HEX指令“ZCL命令——讀取設備屬性”和“ZCL命令——修改設備屬性”可以遠程對模組的以上參數進行讀取和修改，注意遠程修改僅限“操作”一項中帶“W”的項。
Baud：修改該項參數可設置或查詢模組當前波特率。
targetAddr：傳輸模式下的目標地址，0xFFFF為廣播傳輸，0xFFFE為發送給綁定目標MAC。
targetEP：傳輸模式下的目標端口，廣播發送或綁定發送時該值設置為0xFF，發送給指定目標短地址設置成0x01，組播發送設置成0x00。
send Mode：傳輸模式設置，0-HEX指令模式，1-普通傳輸模式，2-無應答模式，3–無打印模式，4–Modbus主機模式。
target IEEE：綁定目標MAC，該項僅供查看使用。4G DTU模組在可以綁定多個目標MAC，心跳包會輪流發給所有綁定的MAC，但是傳輸模式下只把數據發給綁定表中最后一個綁定目標。
Modbus ID：4G DTU模組會將該參數以心跳包（300秒一次）的形式發送給協調器和綁定的目標MAC。如果目標設備是Modbus主機，Modbus主機可以根據從從機的Modbus ID找到該從機的zigbee網絡地址。
用戶自定義變量：用戶自定義變量有1個32bit的，1個16bit的，2個8bit的，共4個。通過“讀取本地屬性”和“設置本地屬性”對這些值進行設置查詢，也可支持遠程設置和查詢，方便模組進行狀態管理。
